广州基座光学科技有限公司_MS-A12 Ø1/2英寸光学调整架

参数规格技术说明组装应用举例工程图下载 3D模型下载

产品说明

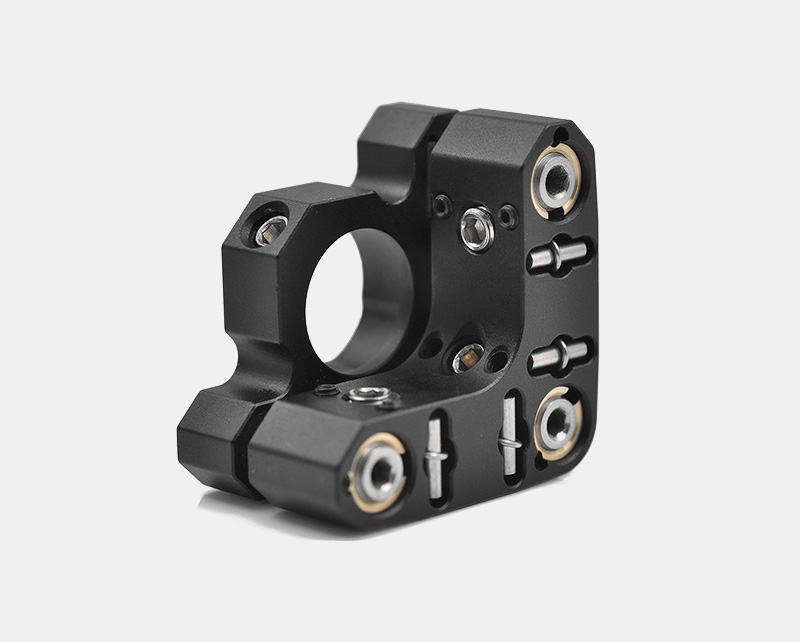

• XYZ三轴倾斜可调镜架，可安装直径1/2英寸或12mm的光学元件；

• 最大可调倾斜角度：±4°；

• 通过三个3/16"-100螺丝实现每转13mrad(0.75°)的精密调节；

• 底部开有两个8-32(M4)螺纹安装孔，可固定安装在接杆支杆上面；

• MS-A12稳定紧凑型光学调整架非常适合OEM使用，可以作为元件整合进高精度激光机械使用；

• 采用加力弹簧使镜架稳定性提高可用于精密实验的应用整合；

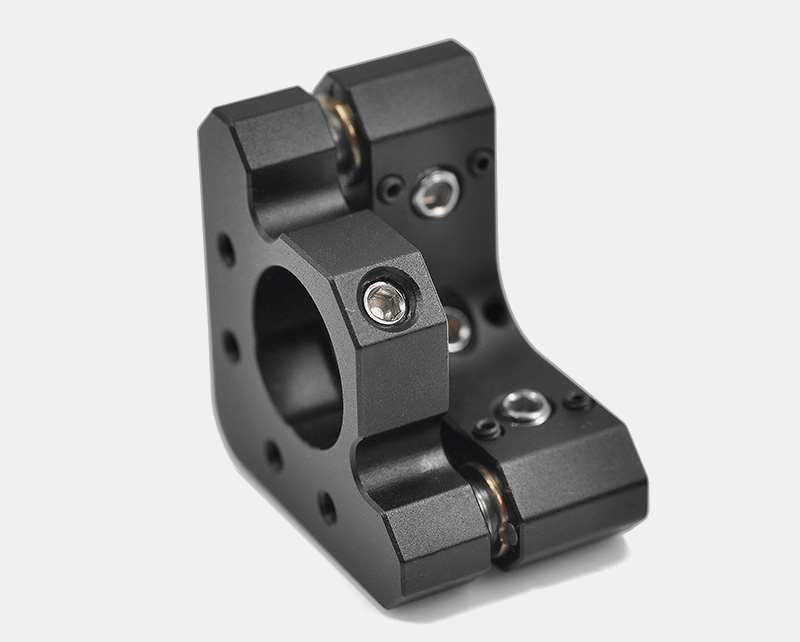

MS-A12稳定紧凑型光学调整架非常适合OEM应用。固定螺丝沿着两条由限位孔形成的接触线固定反射镜。两个3/16"-100驱动器采用内六角凹口，尽可能地减少共用装置的意外移动，它们也可以通过5/64英寸(M4)六角扳手调节器调节。
通过4mm螺纹孔使用M6转M4转接螺丝安装上支杆接杆。通过Ø13mm的镜孔,可安装最薄厚度至少为0.07英寸(1.78mm)，最厚8mm的Ø1/2英寸光学元件。

示意图

通用参数

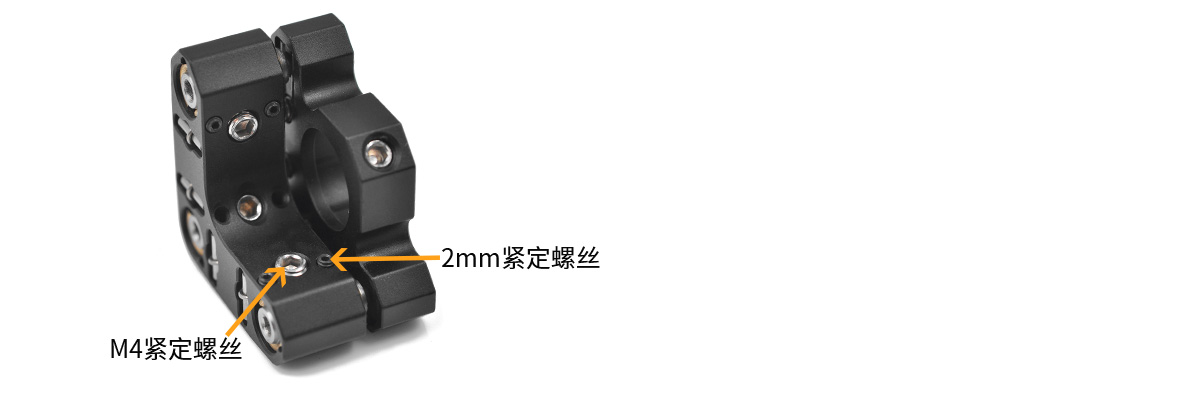

（1）• L型面板自带有M4紧定螺丝，具有锁紧固定的功能； • 调节到需要的位置可锁紧固定，利用5/64英寸（M4）六角扳手调节； • 六个直径2mm紧定螺丝可以固定锁紧两端；

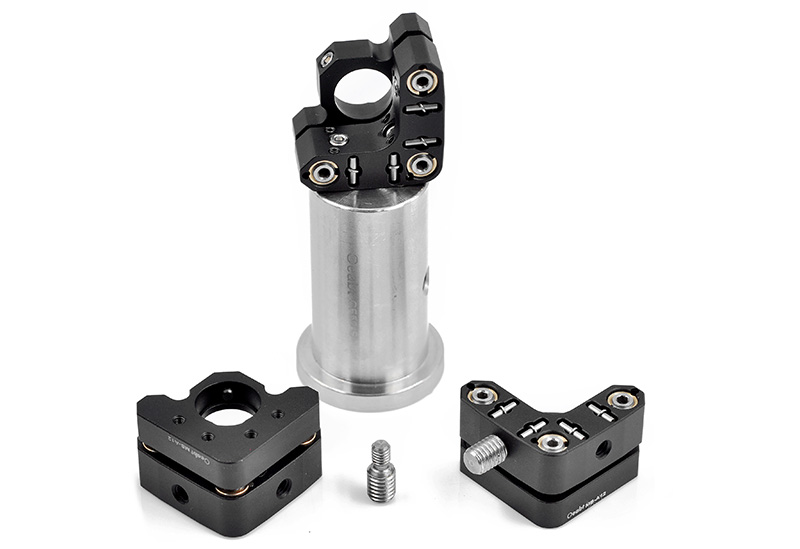

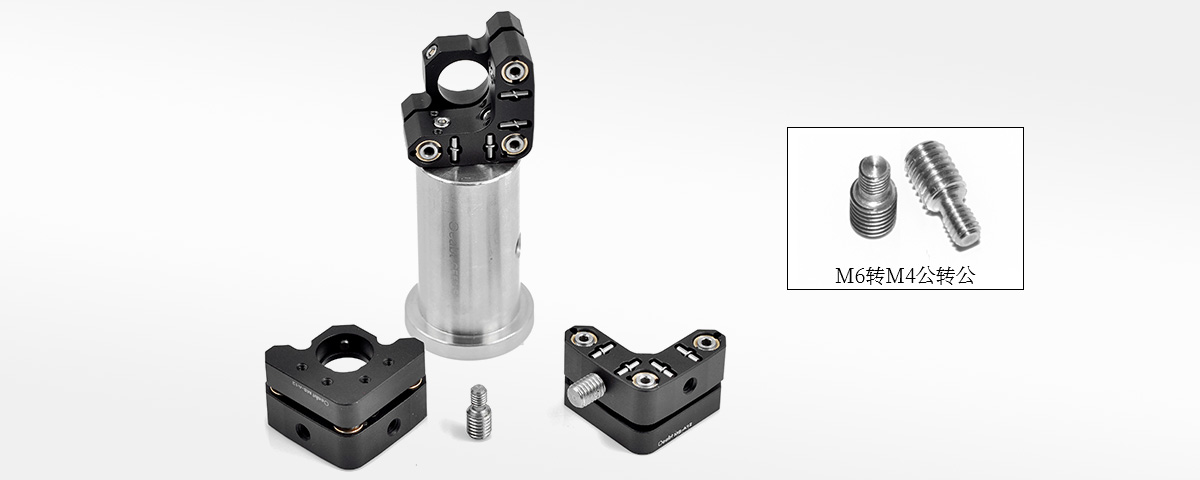

（2）通过4mm螺纹孔使用M6转M4转接螺丝，安装上支杆接杆。

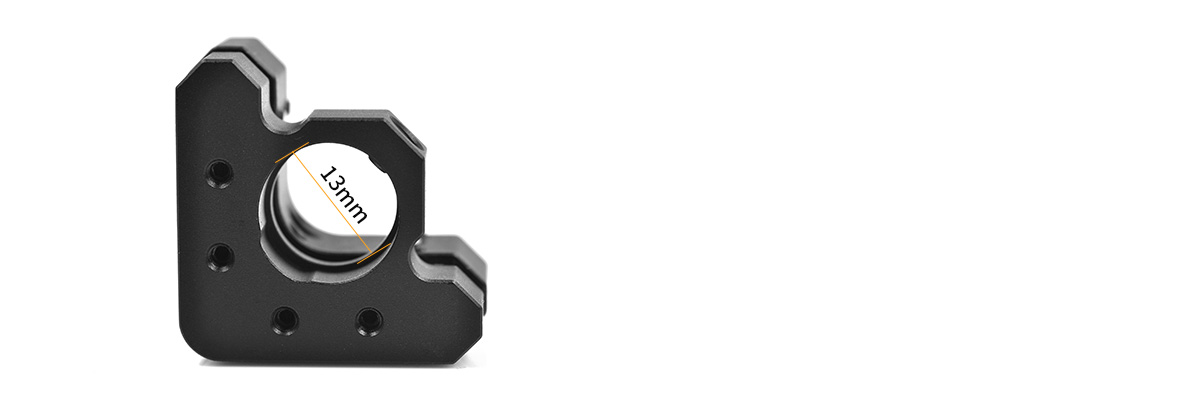

（3）通过直径13mm的镜孔,可安装最薄厚度至少为0.07英寸(1.78 mm)，最厚8mm的Ø1/2英寸光学元件。

手动式组装安装

1.安装方式：

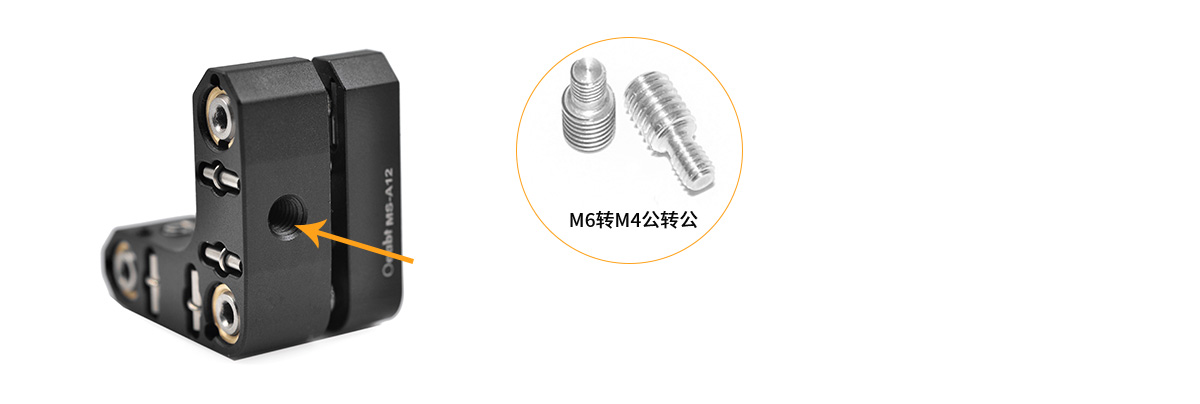

通过4mm螺纹孔使用M6转M4转接螺丝安装上支杆接杆

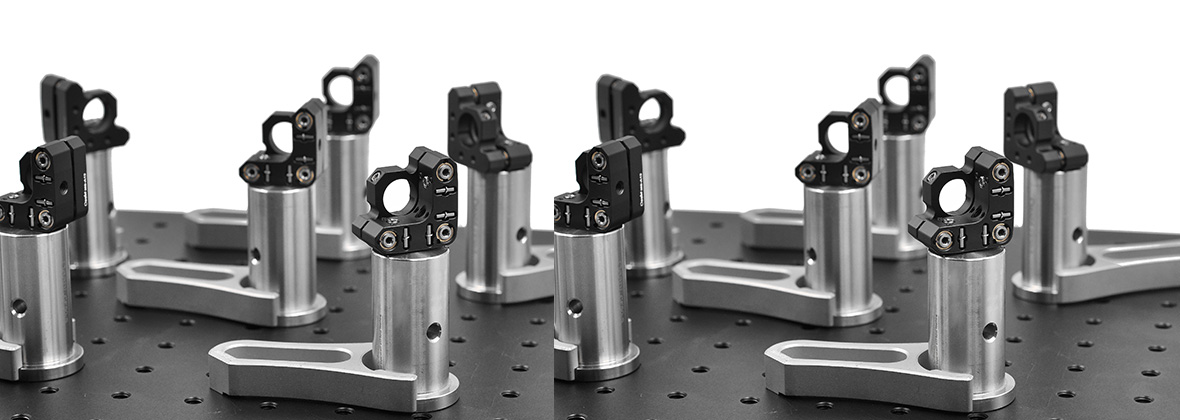

Oeabt提供多种光学调整架和安装座，能够安装许多常规尺寸的光学元件。固定式光学镜架具有一体式设计，可集成到激光系统或其他紧凑设计的系统中，适合对稳定度要求极高的应用。能够在光路系统中轻松搭建光学实验平台。

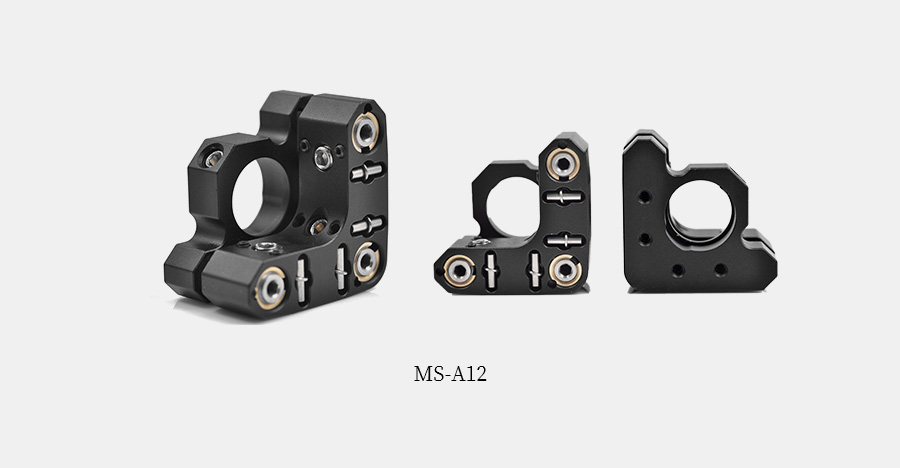

MS-A12

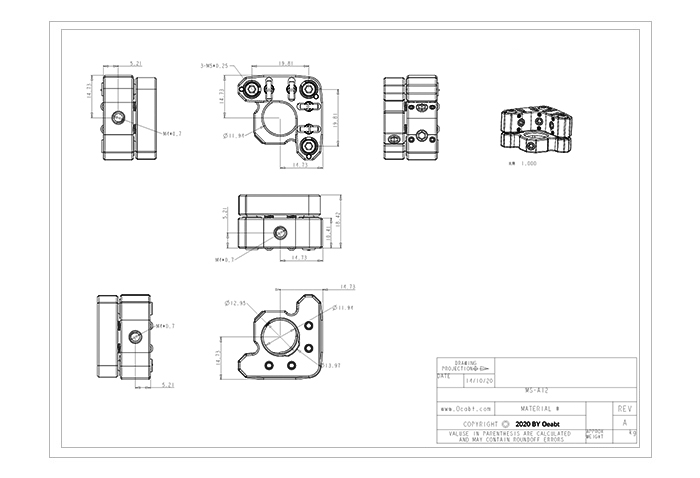

MS-A12 STP文件

MS-A12 Ø1/2英寸光学调整架
