• 工作台面多螺纹安装孔阵列，可以直接兼容微型平移台和角度位移台；
• 搭配夹块使用，可对一段30mm笼式结构进行360°连续旋转；

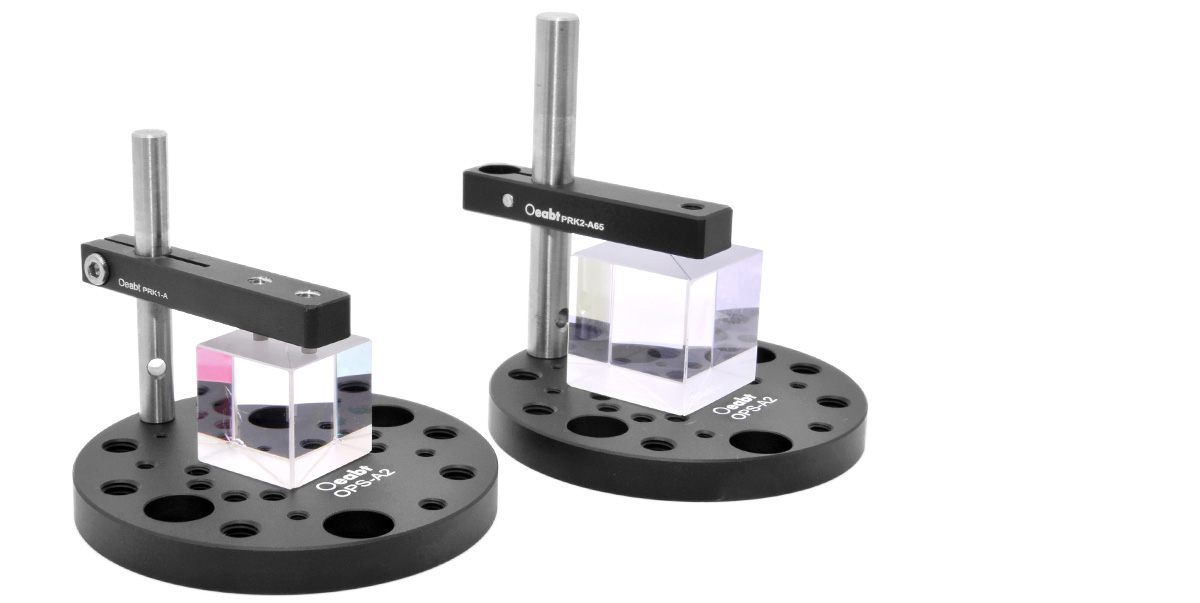

• 使用压臂适用于棱镜、分束镜、偏振器和其它光学元件；
• 增加了光机械装置的灵活性，安装各种组件或平台；
工作台面多螺纹安装孔阵列，可以直接兼容微型平移台和角度位移台。搭配夹块使用，可对一段30mm笼式结构进行360°连续旋转，用于将30mm笼式结构连接到旋转位移台上，通过位移台的测微头对笼式结构进行精确对准。
|

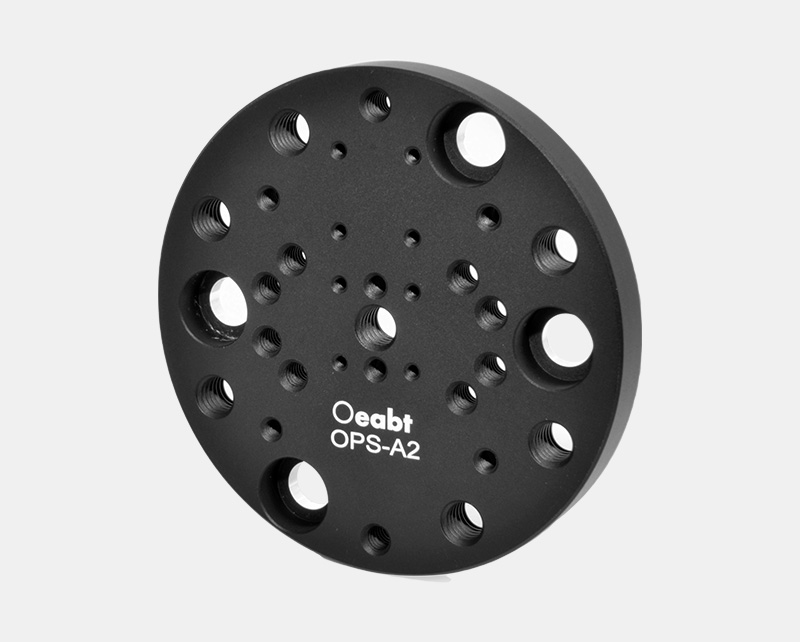

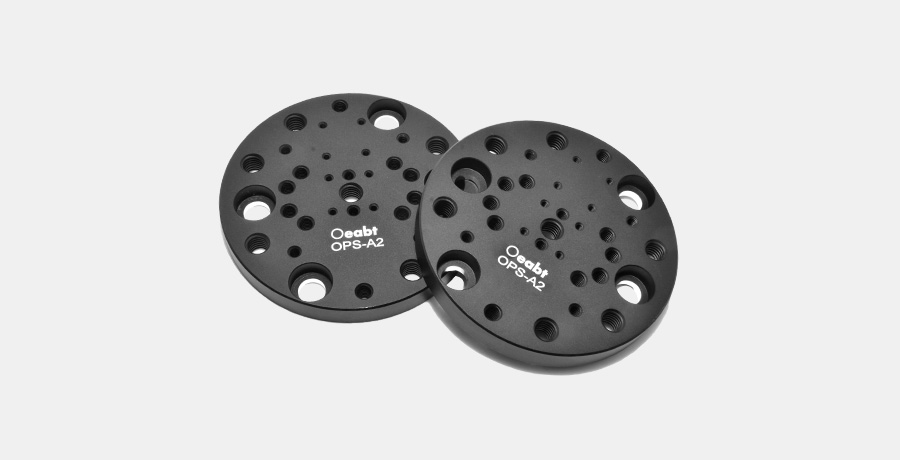

圆形转换板 |
|
|
型号 |
OPS-A2 |
| 规格 |
Ø68.3*7.6mm |
|
螺纹类型 |
沉头孔:M6*4处; |
|
螺纹孔:M6*7处;M4*10处;M3*4处;M2*8处; |
|
|
重量 |
60.0g |
|
材质 |
7075铝合金 |

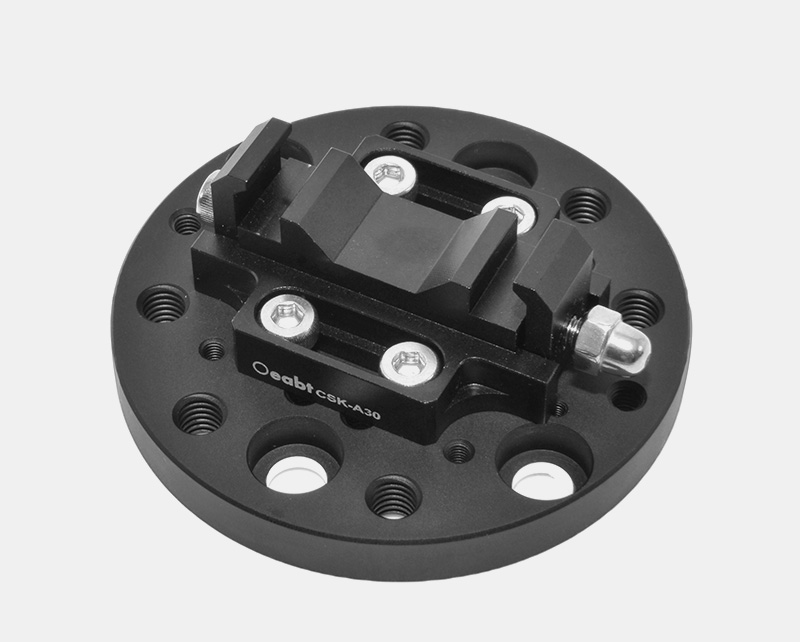

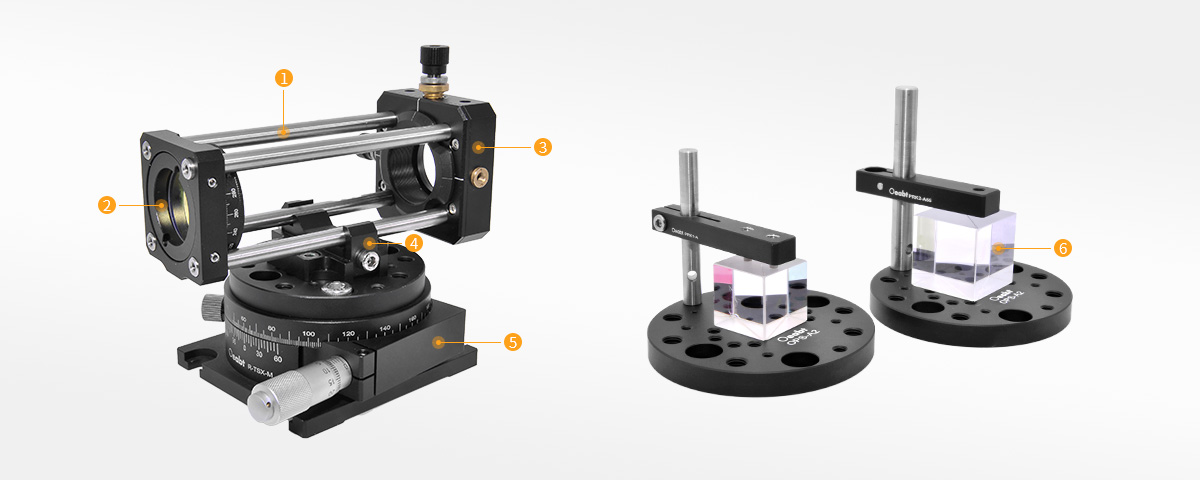

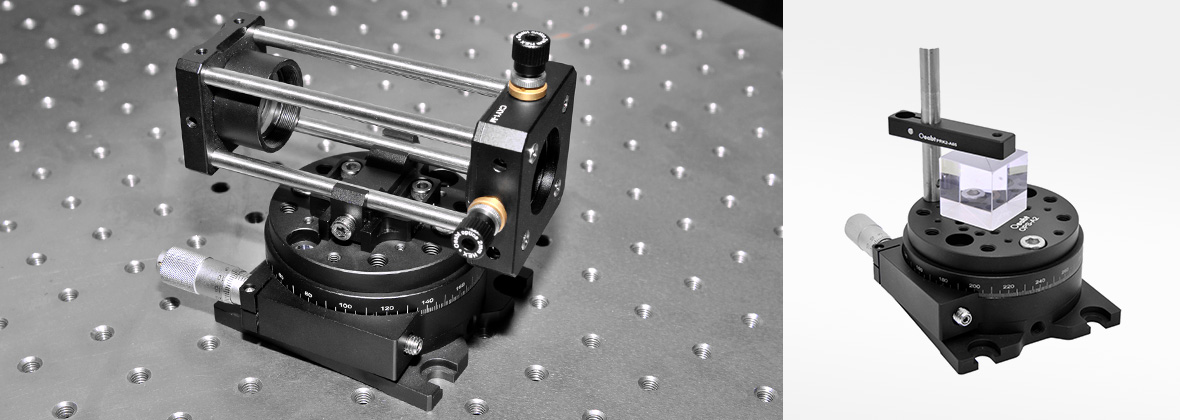

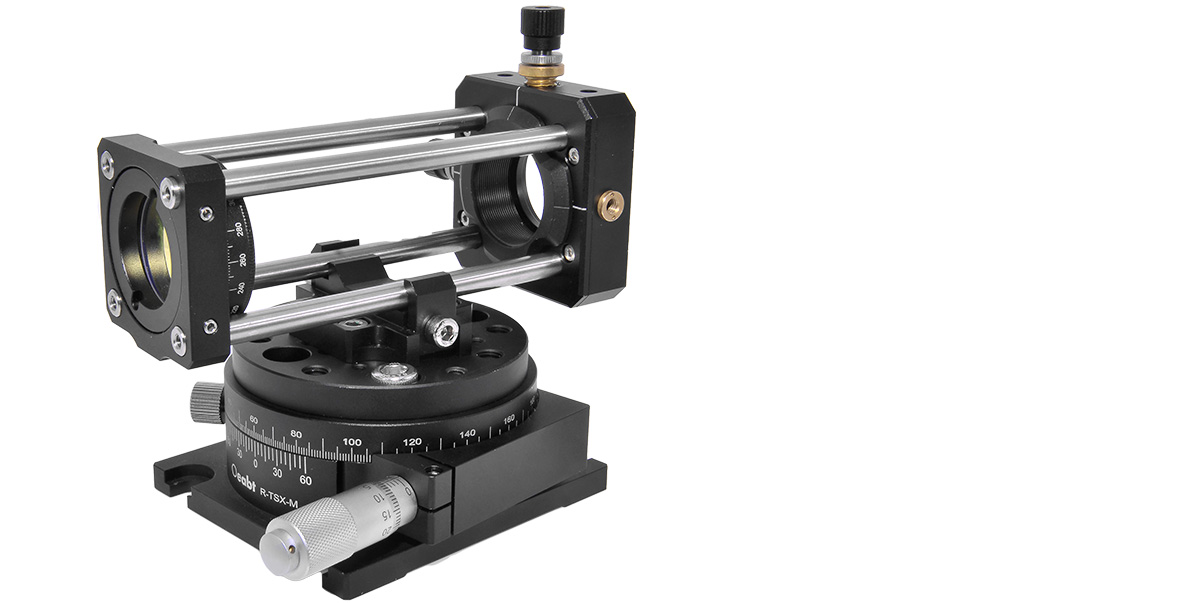

（1）转接板可以通过4个M6沉头孔固定到R-TSX-M旋转旋转位移台的顶部。其多螺纹阵列位置分布可以让转接板直接兼容我们的微型平移台和角度位移台。搭配CSK-A30夹持式安装架，用于将30mm笼式结构连接到旋转位移台上，通过位移台的测微头对笼式结构进行精确对准。夹块使用了单螺丝压紧机制，可同时夹紧30mm笼式系统的两根笼杆，预装配笼式结构可轻松放置到张开的夹块上。
（2）此外，通过我们的压臂，可以将光学元件固定在转接板的顶部，并将其沿着旋转轴进行旋转。转接板上的螺纹区域有6个M4螺孔，可多方位安装压臂。

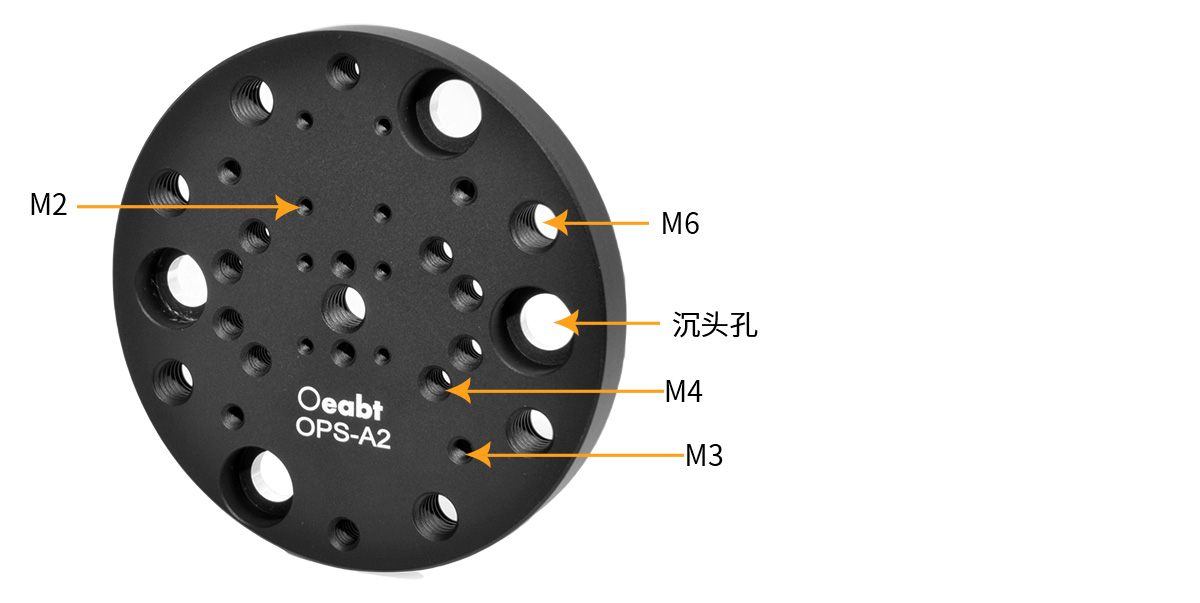

（3）螺纹阵列：M6沉头孔（4处); M6安装孔（7处); M4安装孔（10处); M3安装孔(4处)；M2安装孔（8处)；
• 工作台面多螺纹安装孔阵列，可以直接兼容微型平移台和角度位移台；
• 搭配夹块使用，可对一段30mm笼式结构进行360°连续旋转；
• 使用压臂适用于棱镜、分束镜、偏振器和其它光学元件；
• 增加了光机械装置的灵活性，安装各种组件或平台；

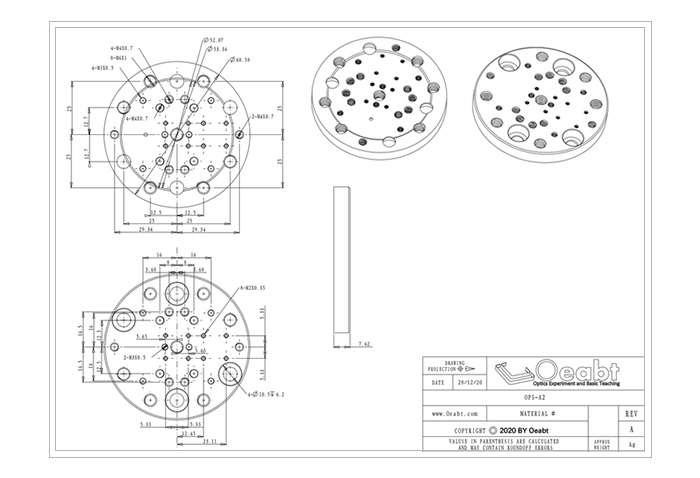

工程图下载
