产品说明
• 可兼容替代Nano系列挠性位移台的固定顶板；
• 台面带凹槽，确保多轴位移台配件的对准；

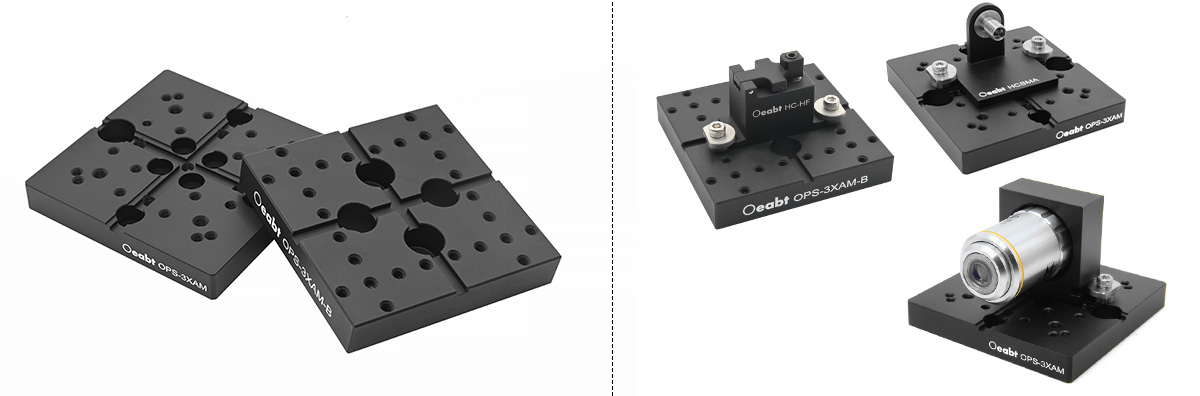

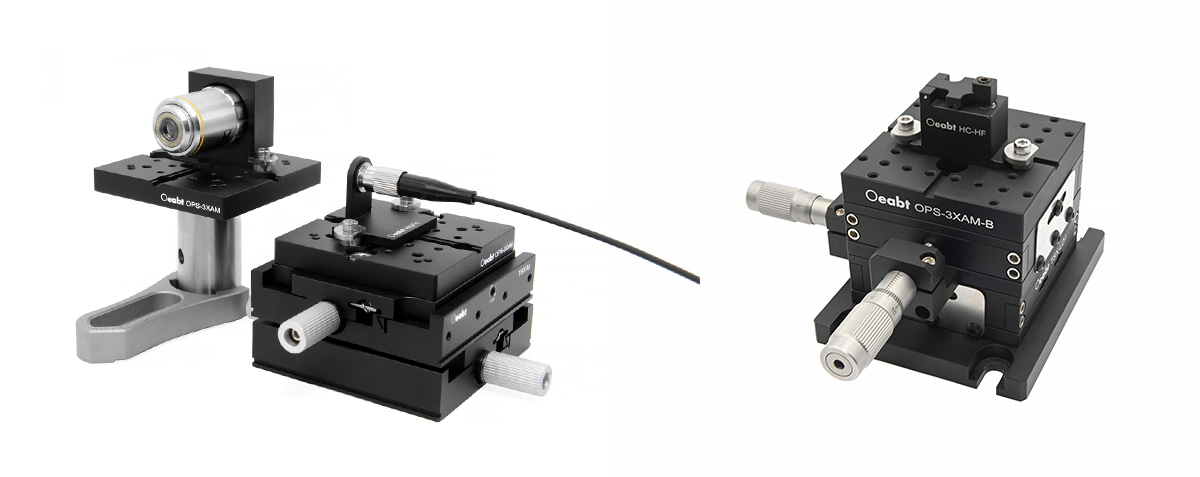

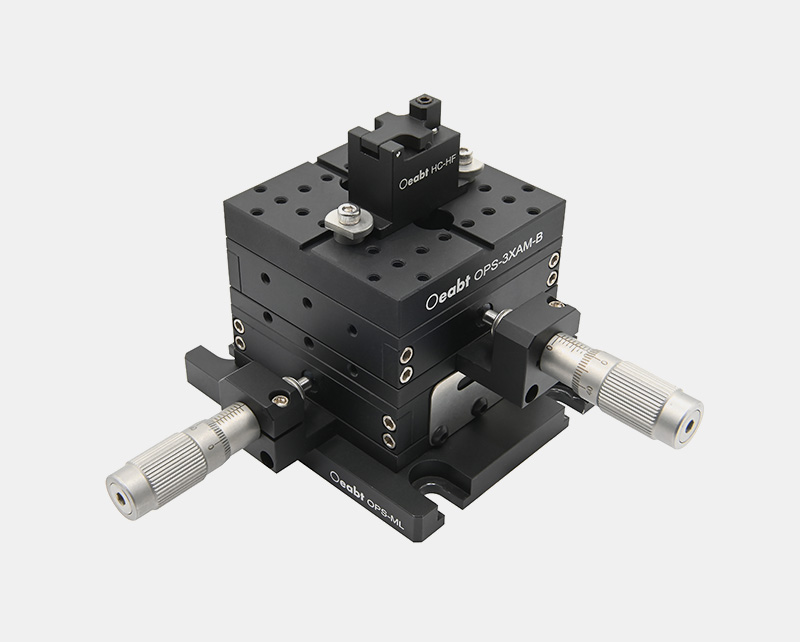

• 转接位移台或接杆等组件扩展成光纤耦合安装台面；

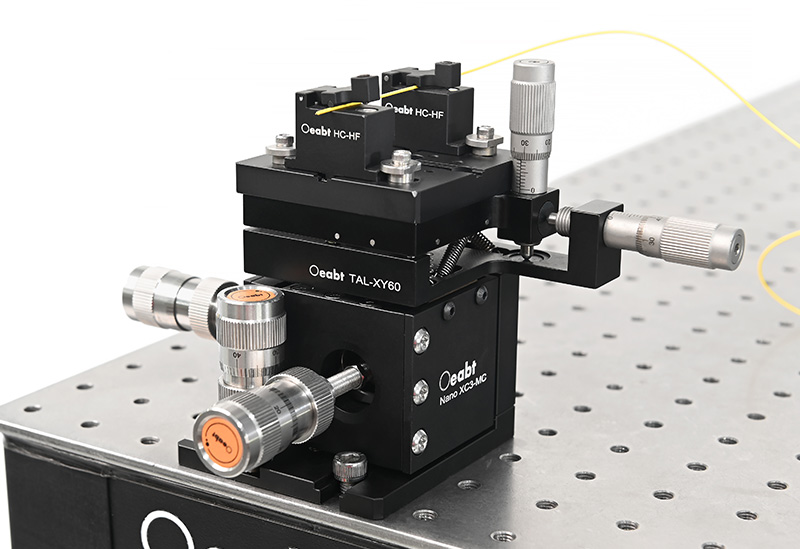

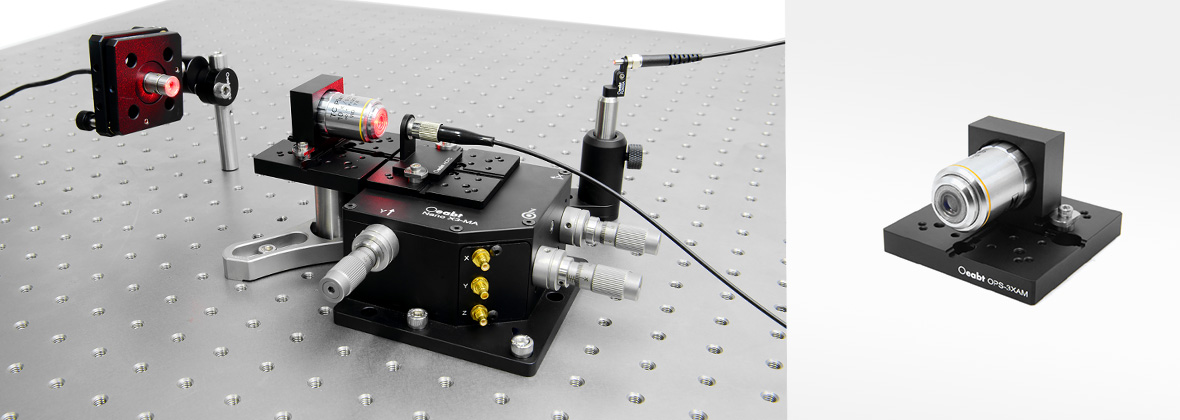

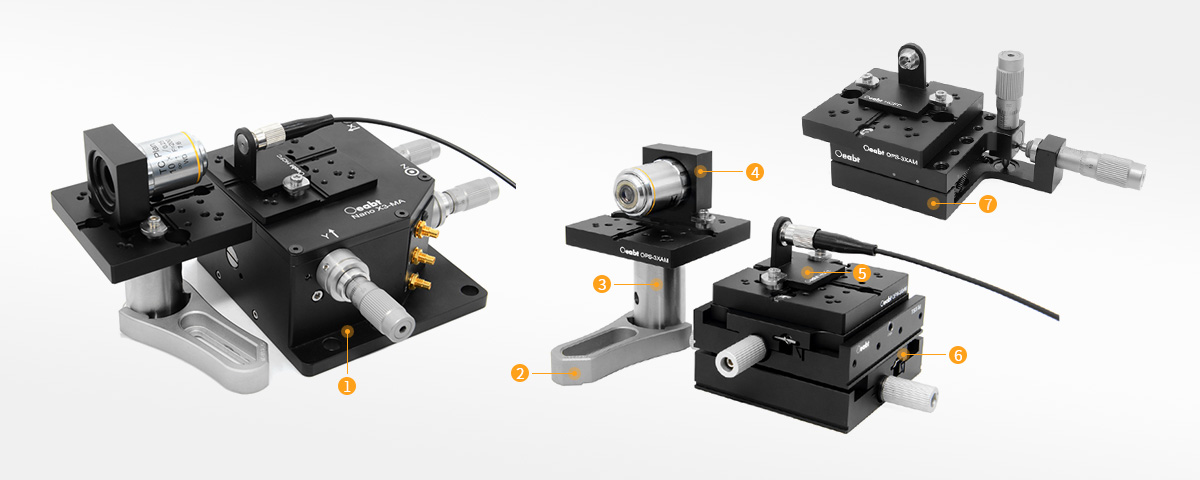

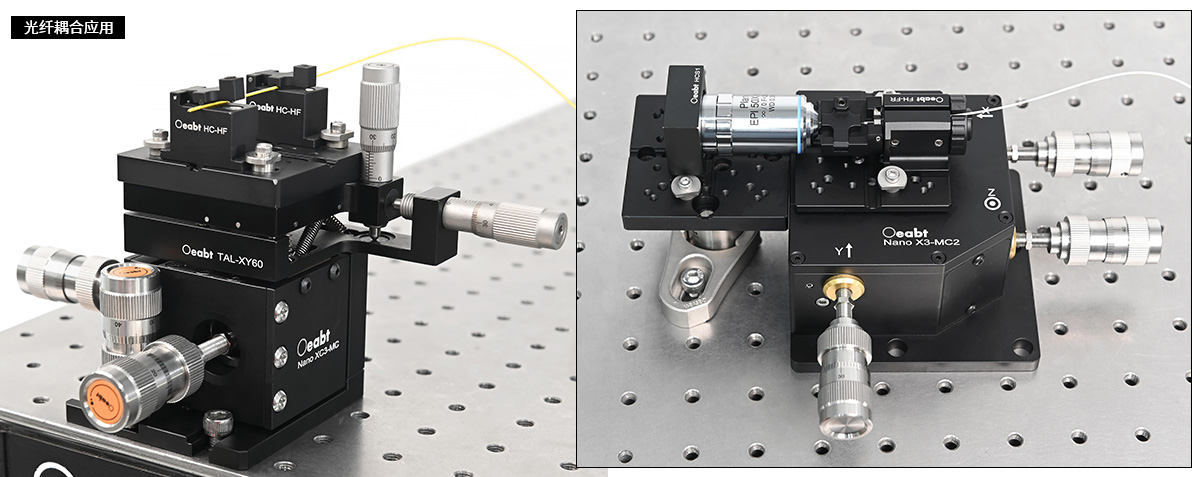

• 常用于搭建光纤耦合系统；
• 多螺纹孔阵列；

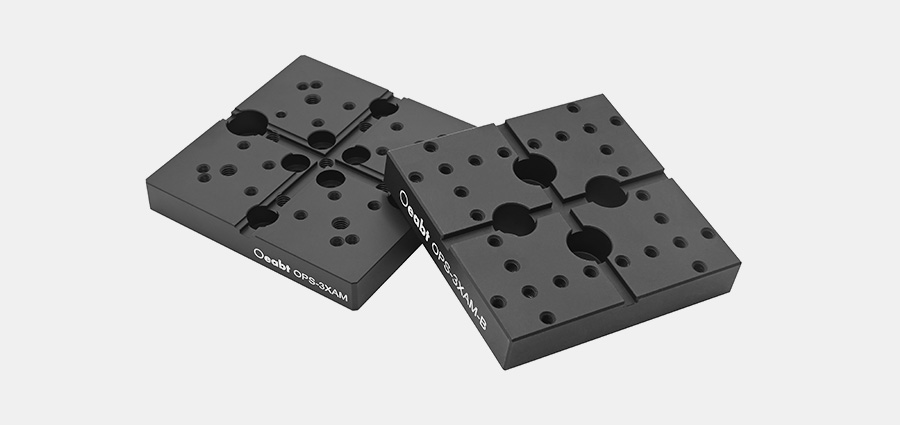

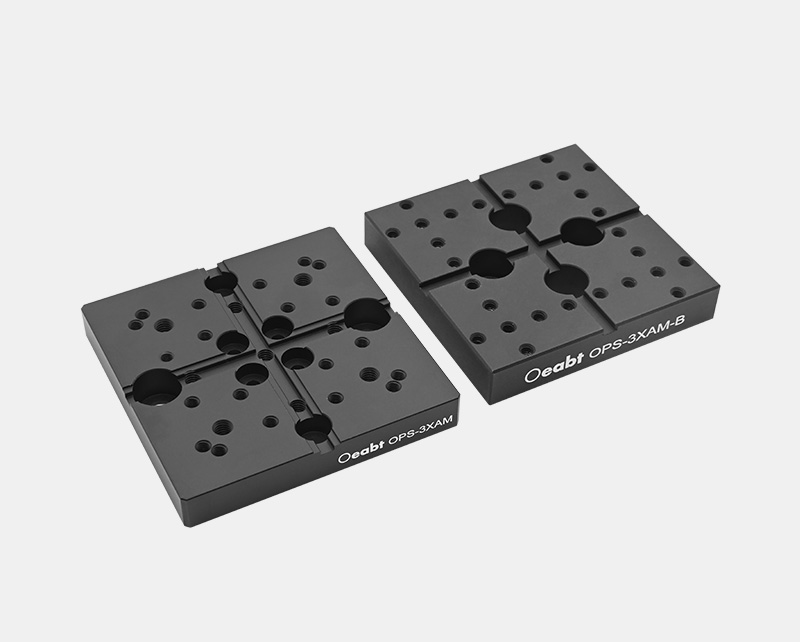

转换板具有两个十字交叉的宽为3mm的槽口，用于快速地配置已安装的光学元件和配件，同时能保持系统、配件的对准。安装台面可直接安装HC系列的光纤夹具和光纤固定架，集成用于光纤耦合应用。
|
型号 |

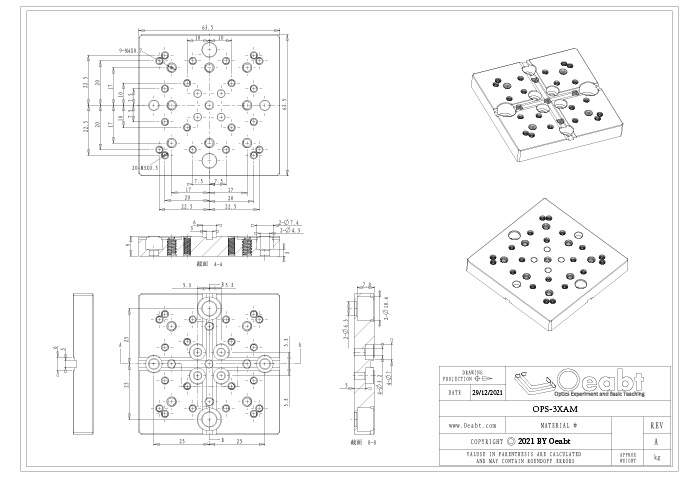

OPS-3XAM |
OPS-3XAM-B |
|
规格 |
63.5*63.5*9.2mm |
61.0*61.0*10.8mm |
|

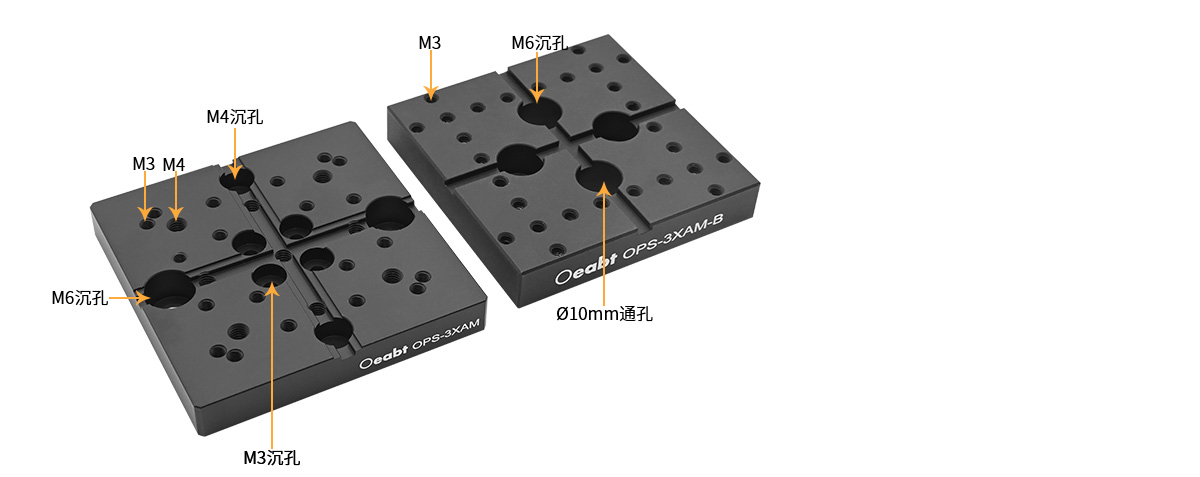

螺孔类型 |
M3*20处、M3*4处（沉孔）、M4*9处、M4*2处（沉孔）、M6*2处（沉孔） |
M3*28处、M6*2处、Ø10mm*2处（通孔） |
|
重量 |
82.9g |
94.4g |
|
材质 |
7075铝合金 |
|

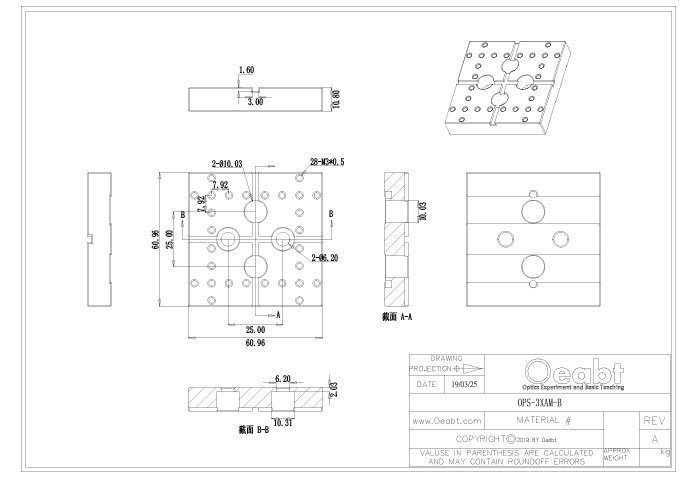

OPS-3XAM-B 工程图下载
