产品说明

• 转换板板提供适用于大多数方向的安装孔，增加了光学装置的灵活性；

• 通过底部的M6沉头孔安装接杆支架；

• 通过用于M4/M6带帽螺丝的沉头孔安装在面包板或光学平台上；

• 板上的沉头孔还能使英制光学平台接受公制组件；

通用转换板提供几乎所有方向的安装孔，可以灵活的将任何光学设备安装到光学平台或面包板上。这种自由度允许用户在专门用于标准1英寸(25mm)孔模式之外，以宽方位阵列安装各种组件或平台。板上的沉头孔还能使英制光学平台接受公制组件。

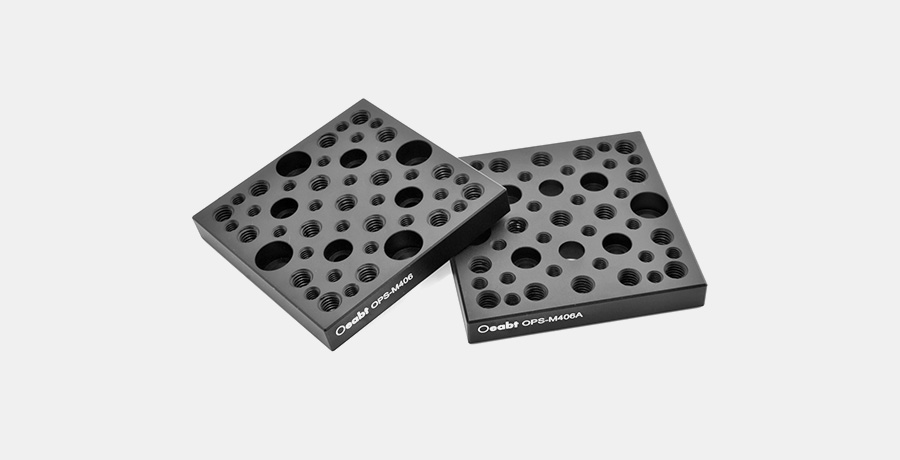

尺寸转换板
型号	OPS-MCT	OPS-M406	OPS-M406A
规格	63.563.59.0mm
螺纹类型	沉头孔：M44处，M64处；螺孔：M432处，M69处	沉头孔: 4处M4、4处M6; 螺纹孔: 24处M4、17处M6;
重量	70.9g	69.1g	70.9g
材质	7075铝合金

示意图

通用参数

（1）有几乎适用于所有光学平台和面包板螺纹孔排列的安装孔，可以灵活装配光学设备。可以将光学元件或平台沿任意方向安装。

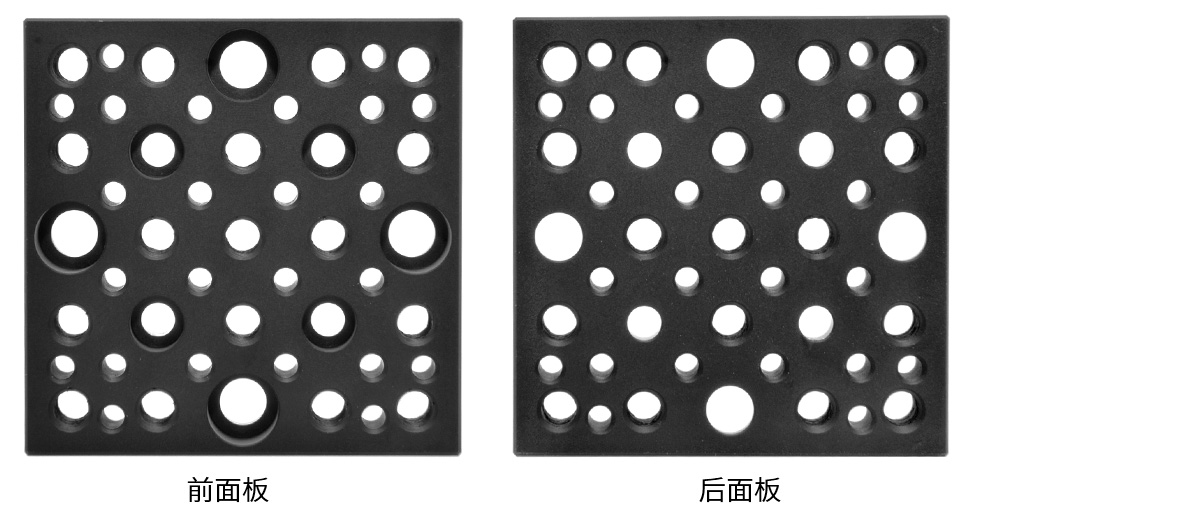

（2）OPS-M406：沉头孔4处M4、4处M6（前面板开4处）；螺纹孔24处M4、17处M6；

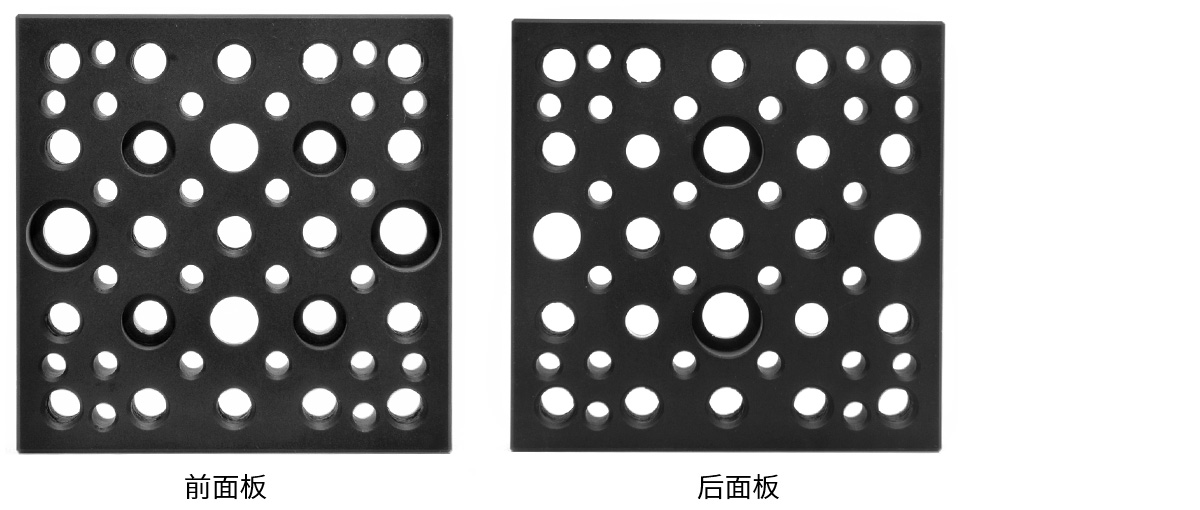

（3）OPS-M406A：沉头孔4处M4、4处M6（前后面板均开2处）；螺纹孔24处M4、17处M6；

（4）OPS-M406A：沉头孔4处M4、4处M6（前后面板均开2处）；螺纹孔32处M4、9处M6；

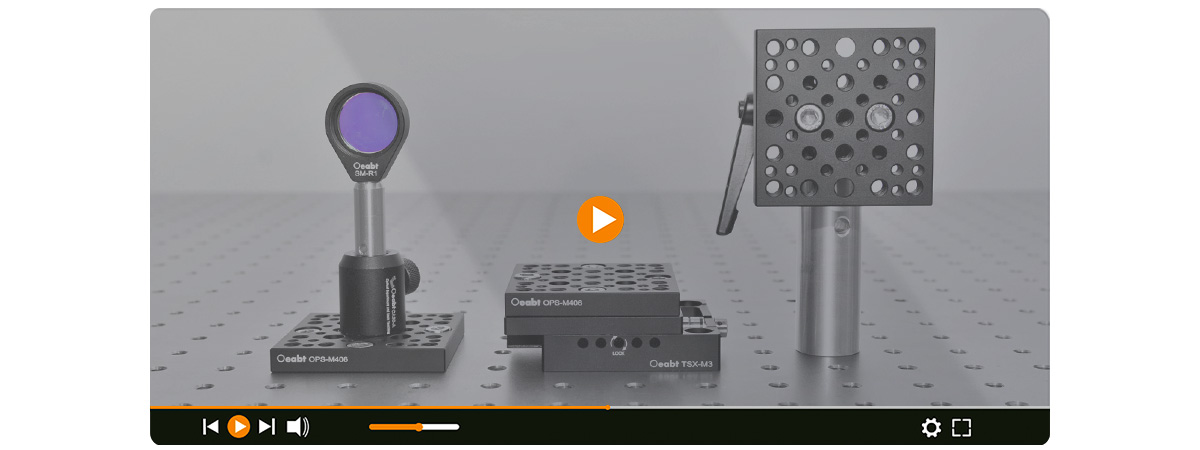

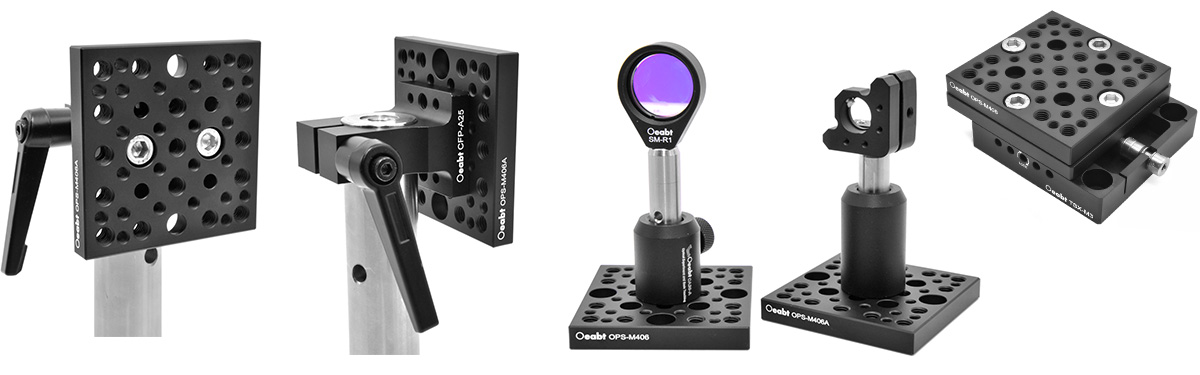

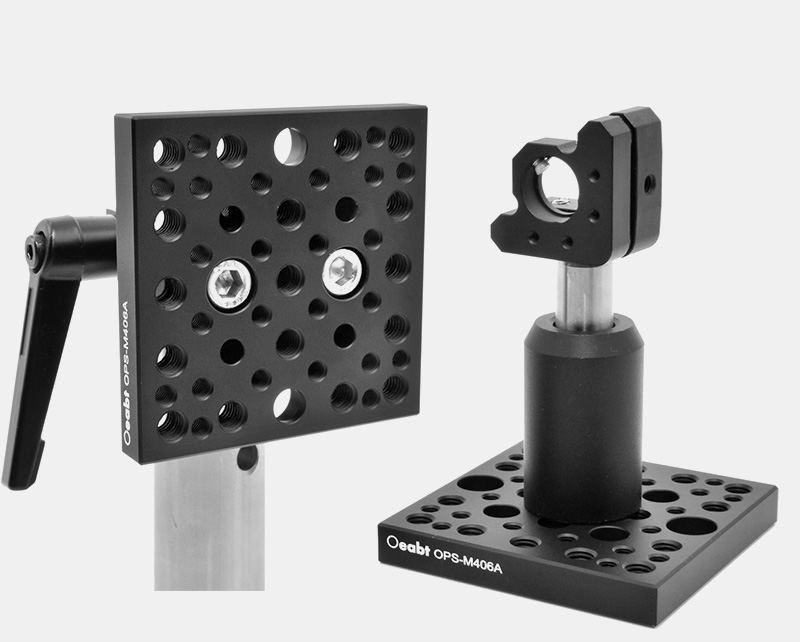

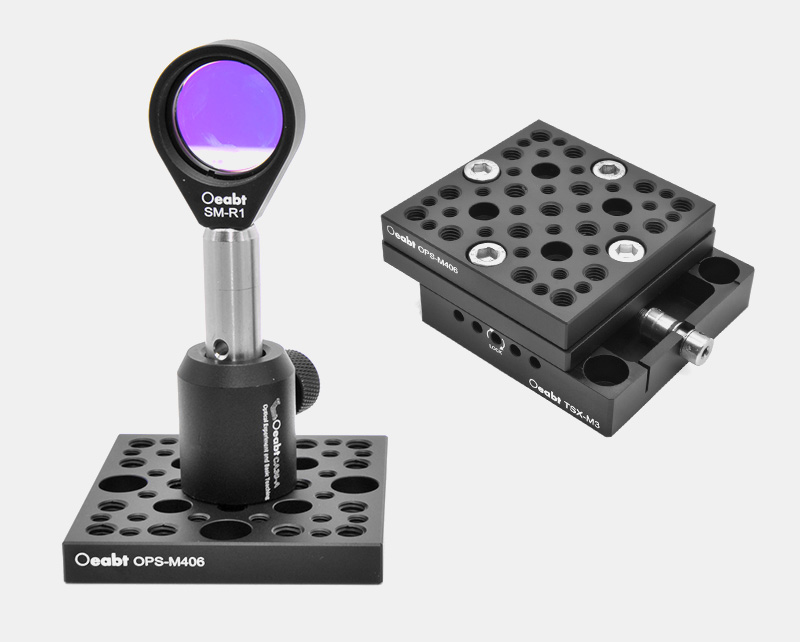

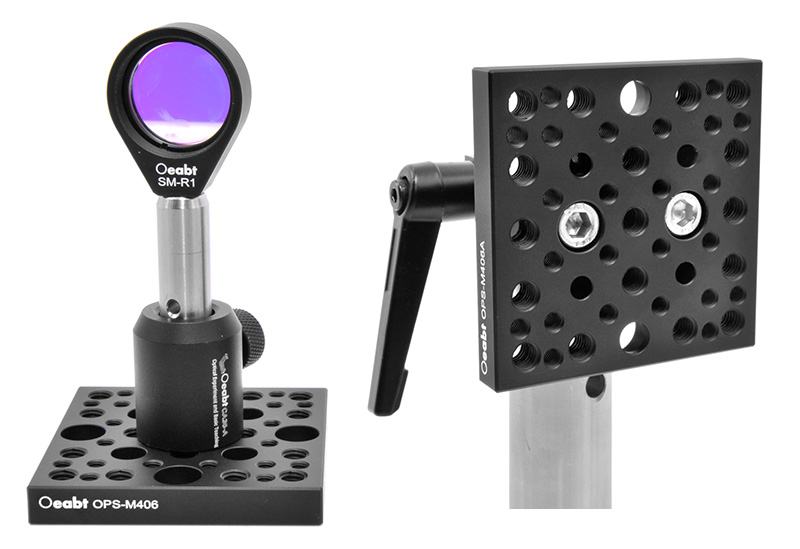

（5）可搭配接杆夹块、位移台等使用。这种夹块和面板的组合设计可用于安装不同需求的光机组件。相较于OPS-M406，OPS-M406A的前后面板均开有2处M6沉头孔，更匹配适合接杆夹块的稳定连接。

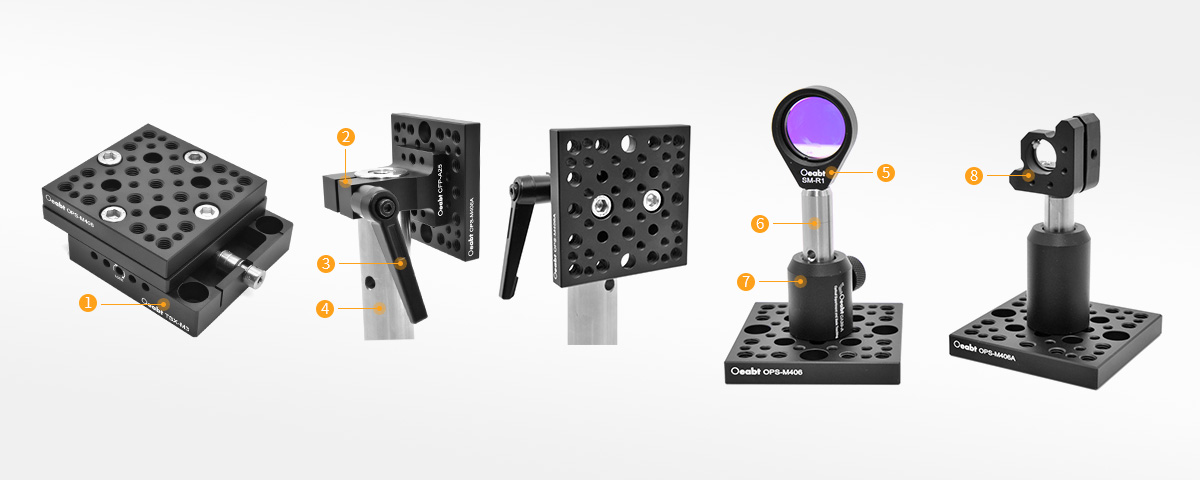

❶ TSX-M3 X轴线性平移台点击购买 >	❷ CFP-A25 笼式接杆夹块点击购买 >
❸ M5/M6系列快拆手柄点击购买 >	❹ CFJP-S系列 Ø25mm不锈钢支杆点击购买 >
❺ SM-R1 固定式透镜安装座点击购买 >	❻ PCA-S系列 Ø12mm不锈钢接杆点击购买 >
❼ CA-A系列接杆支架点击购买 >	❽ MS-A12 Ø1/2英寸光学调整架点击购买 >

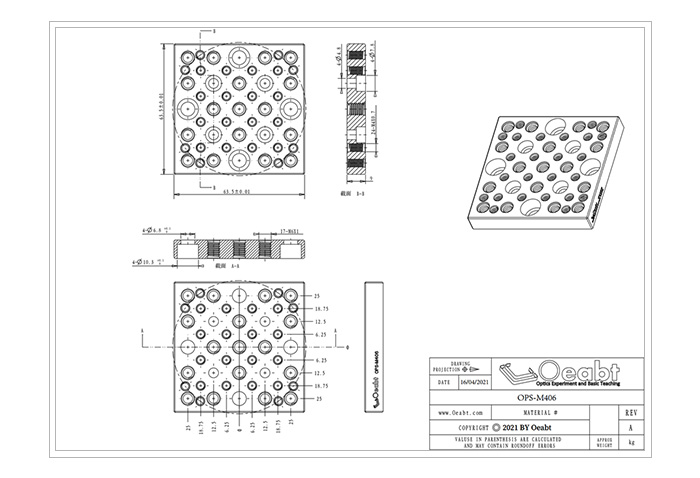

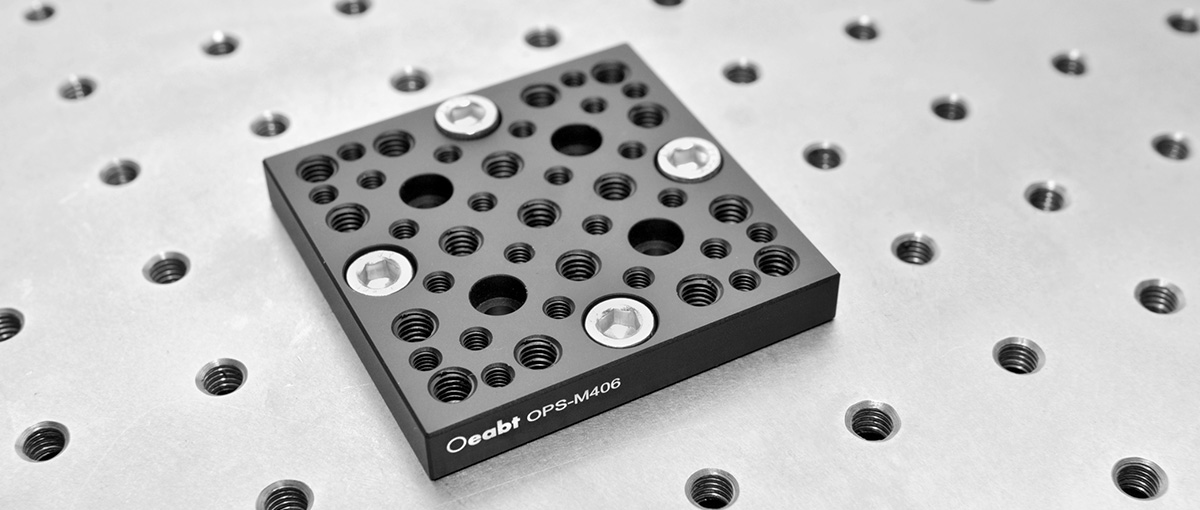

OPS-M406 尺寸转换板

• 前面板开4处有M6沉头孔4个，每边1个；中间4个M4沉头孔；

• 通用底板提供在任何方向垂直光学平台或面包板提供安装孔；

• 增加了光机械装置的灵活性；

• 板上的埋头孔还能使英制光学平台接受公制组件；

• 可灵活安装各种光机组件；

有几乎适用于所有光学平台和面包板螺纹孔排列的安装孔，可以灵活装配光学设备。可以将光学元件或平台沿任意方向安装。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： OPS-M406

规格：沉头孔开在前面板

工程图：点击下载

对比：

单价：￥80

发货日期：当天

购物车：

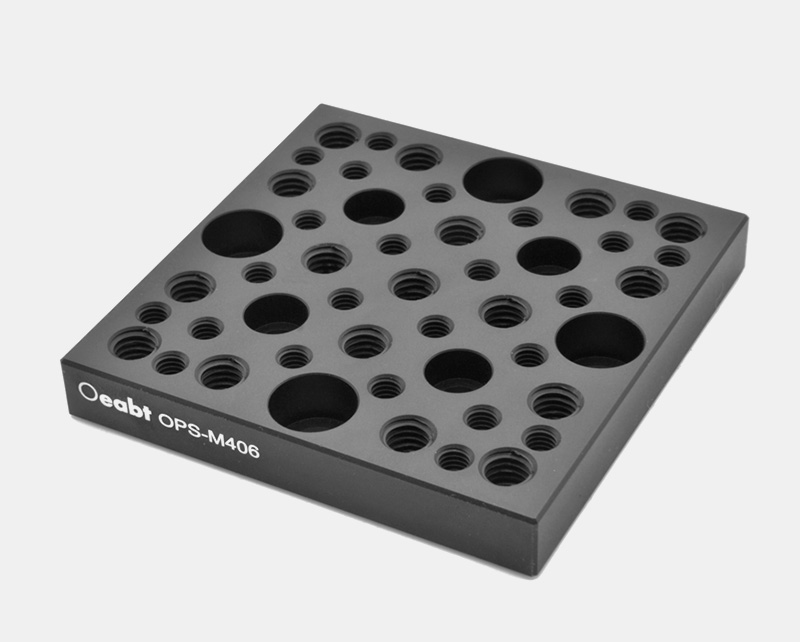

OPS-M406 尺寸转换板

规格

63.5*63.5*9mm
材质

7075铝合金　　　　　　
重量

69.9g
产品描述

沉头孔4处M4、4处M6(前面板开4处);
螺纹孔24处M4、17处M6;

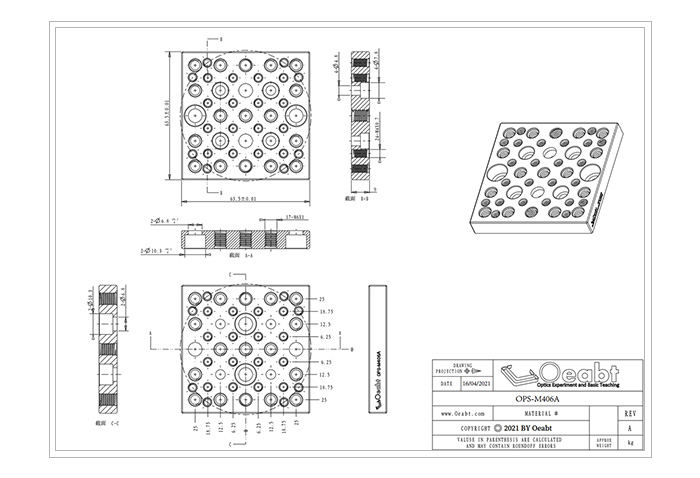

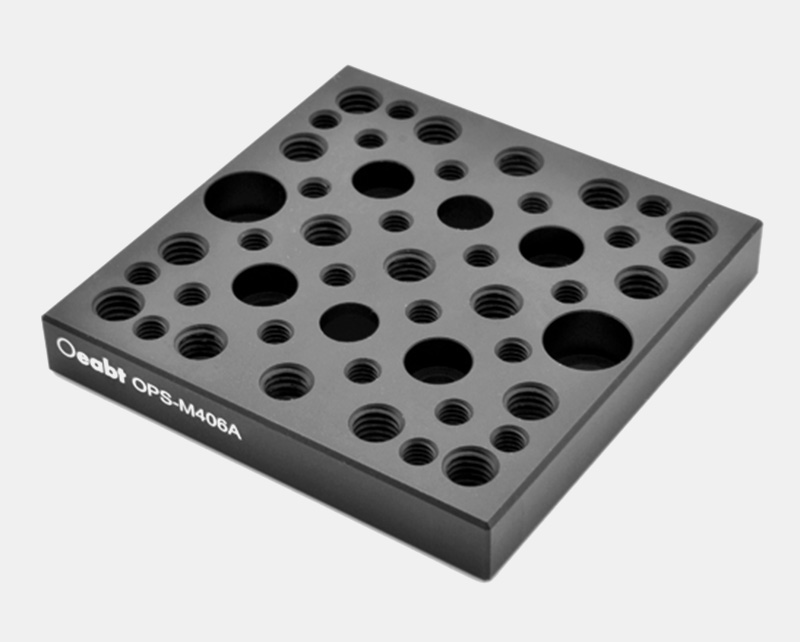

OPS-M406A 尺寸转换板

• 转换板提供适用于大多数方向的安装孔，增加了光学装置的灵活性；

• 面板沉头孔4处M4、4处M6（前后面板均开2处）；

• 通过用于M4/M6带帽螺丝的沉头孔安装在面包板或光学平台上；

• 板上的沉头孔还能使英制光学平台接受公制组件；

有几乎适用于所有光学平台和面包板螺纹孔排列的安装孔，可以灵活装配光学设备。可以将光学元件或平台沿任意方向安装。相较于OPS-M406，OPS-M406A的前后面板均开有2处M6沉头孔，更匹配适合接杆夹块的稳定连接。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： OPS-M406A

规格：沉头孔前后面板均有

工程图：点击下载

对比：

单价：￥80

发货日期：当天

购物车：

OPS-M406A 尺寸转换板

规格

63.63.5*63.5*9.0mm
材质

7075铝合金
重量

70.9g
产品描述

沉头孔4处M4、4处M6(前后面板均开2处);
螺纹孔24处M4、17处M6;

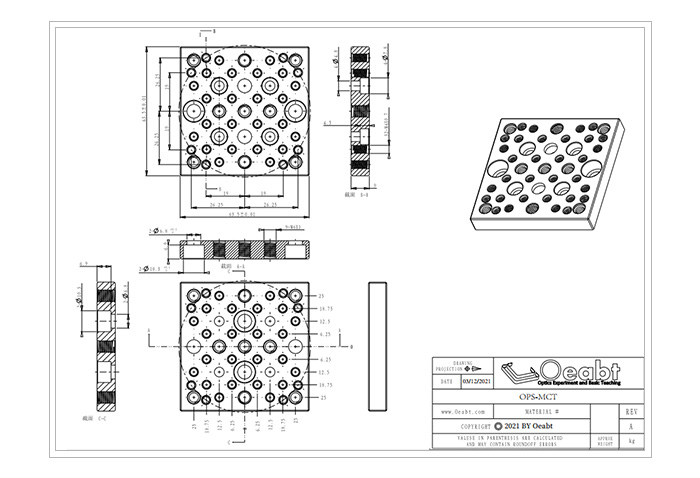

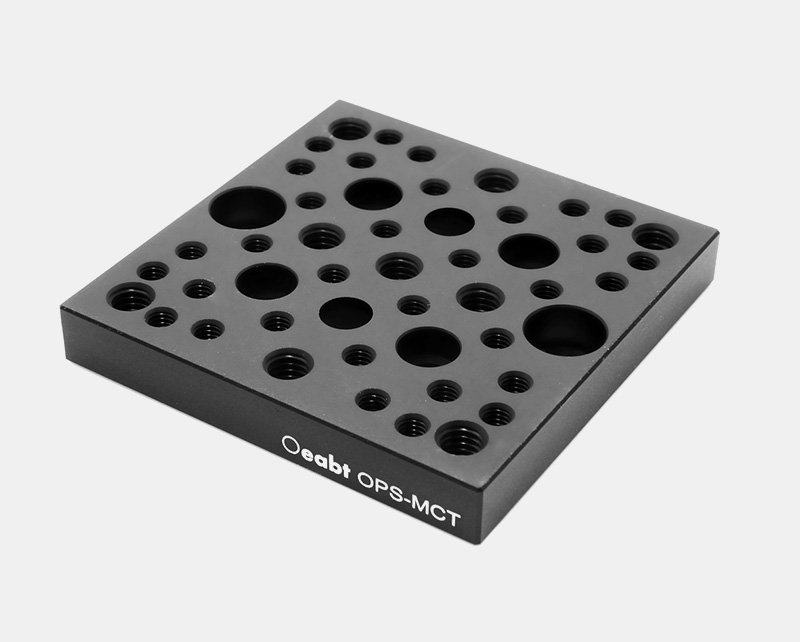

OPS-MCT 尺寸转换板

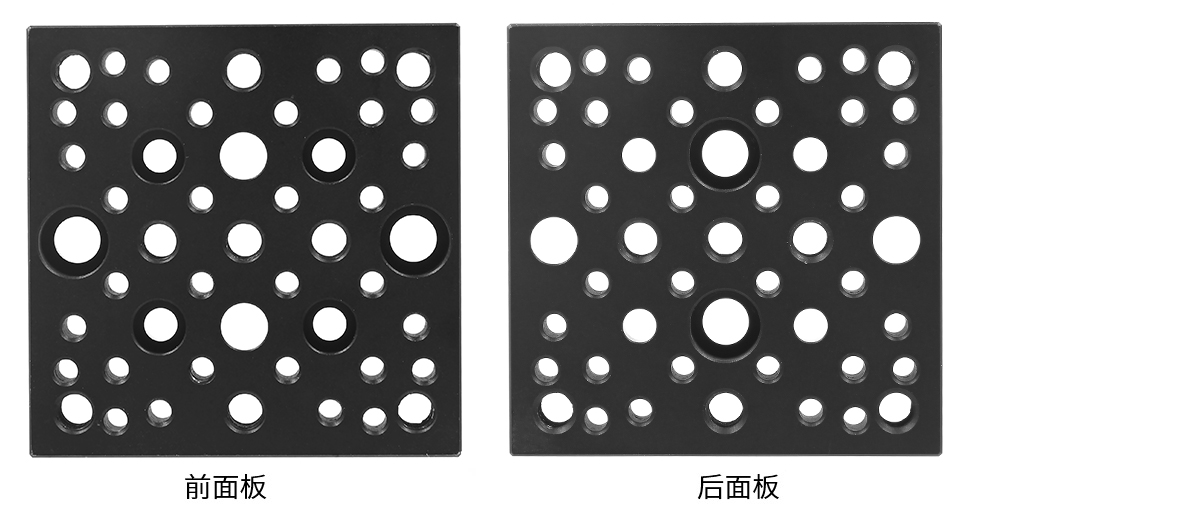

• 前后面板各开2处有M6沉头孔；前面板中间4个M4沉头孔；

• 通用底板提供在任何方向垂直光学平台或面包板提供安装孔；

• 增加了光机械装置的灵活性；

• 板上的埋头孔还能使英制光学平台接受公制组件；

• 可灵活安装各种光机组件；

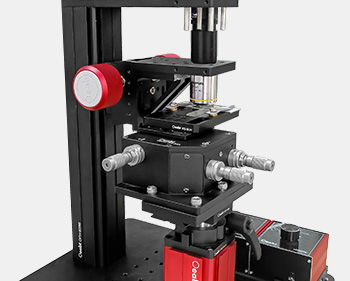

有几乎适用于所有光学平台和面包板螺纹孔排列的安装孔，可以灵活装配光学设备。可以将光学元件或平台沿任意方向安装。多搭配显微镜升降手轮，转接直角转接件使用；

型号

规格

工程图

对比

单价

发货日期

购物车

型号： OPS-MCT

规格：沉头孔前后面板均有

工程图：点击下载

对比：

单价：￥80

发货日期：当天

购物车：

OPS-MCT 尺寸转换板

规格

63.63.5*63.5*9.0mm
材质

7075铝合金
重量

70.9g
产品描述

沉头孔4处M4、4处M6(前后面板各开2处);
螺纹孔32处M4、9处M6;
