SM系列 45°反射镜安装座

产品推荐

产品推荐

首页 > 产品中心 > 光学调整架 > SM系列 45°反射镜安装座
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载

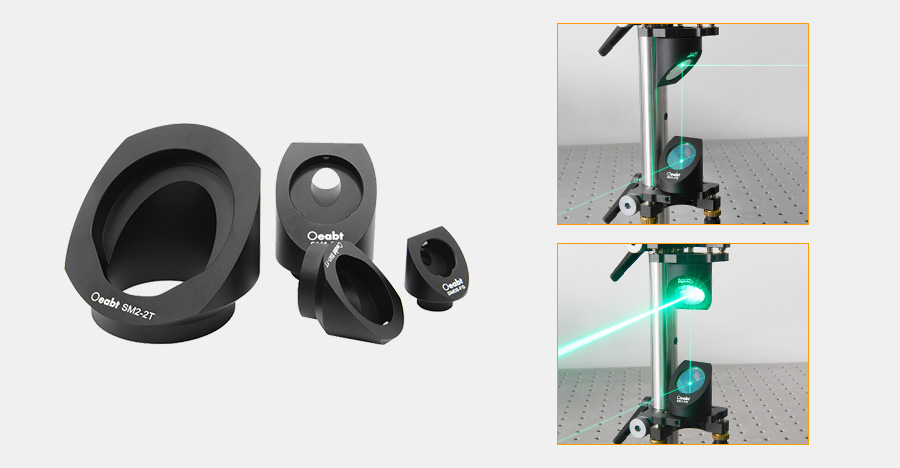

产品说明

• 45°固定式安装座，可安装Ø0.5英寸、1英寸或2英寸的圆形光学元件；

• 兼容Oeabt多系列的光学调整架；

• 采用2个或2个以上的反射镜座能快捷实现光路抬升的搭建；

• 具有互成90°的2个通孔，既可透射也可以反射光束，非常适合分束应用；

这种45°安装座非常适合在光学装置中以45°角固定反射镜或分束镜。具有2处互成90°的通孔，不仅适合需要反射光束的应用，还适合需要使用分束镜作半返半透的应用。
型号
 SM1-1T
 SM2-2T
规格
 Ø34.0*32.0mm
 Ø68*60.0mm
镜片安装
 Ø1英寸
 Ø2英寸
光束通孔
 Ø26.0mm，Ø18.9mm
 Ø53.4mm，Ø38.0mm
重量
 20.0g
 163.6g

型号
 SM05-FS
 SM1-FS
规格
 Ø34.0*32.0mm
 Ø34.0*32.0mm
镜片安装
 Ø0.5英寸
 Ø1英寸
光束通孔
 Ø14.1mm，Ø4.6mm
 Ø26.0mm，Ø10.8mm
螺纹类型
 M4
 M4
重量
 11.4g
 74.1g

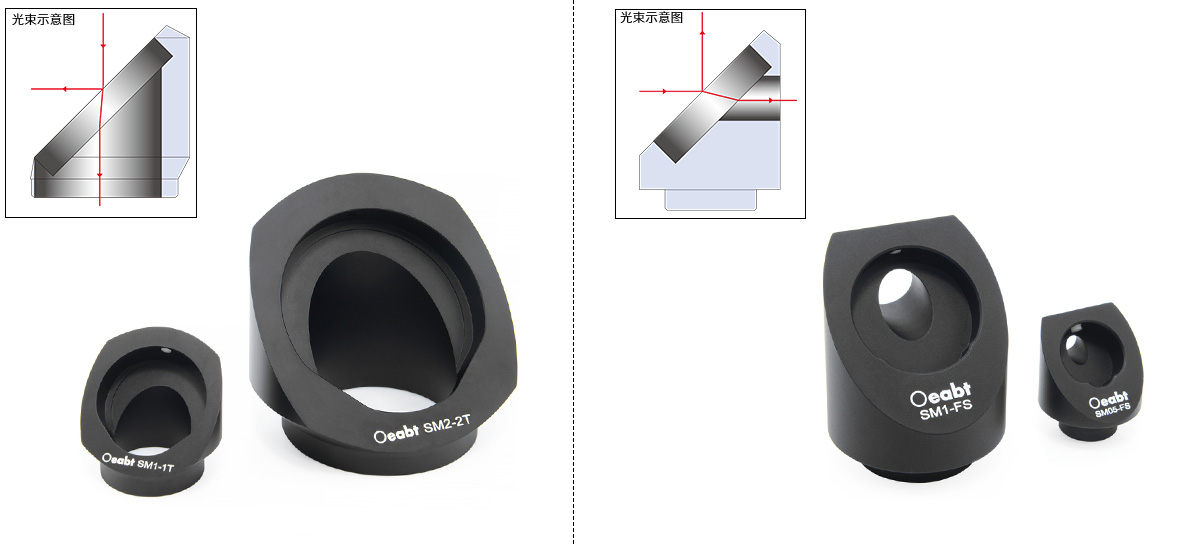

示意图
通用参数
（1）这种45°安装座非常适合在光学装置中以45°角固定反射镜或分束镜。具有2处互成90°的通孔，不仅适合需要反射光束的应用，还适合需要使用分束镜作半返半透的应用。光学元件通过顶部尼龙顶丝固定，可安装最薄为3mm的光学元件，利用2mm六角扳手拧紧。

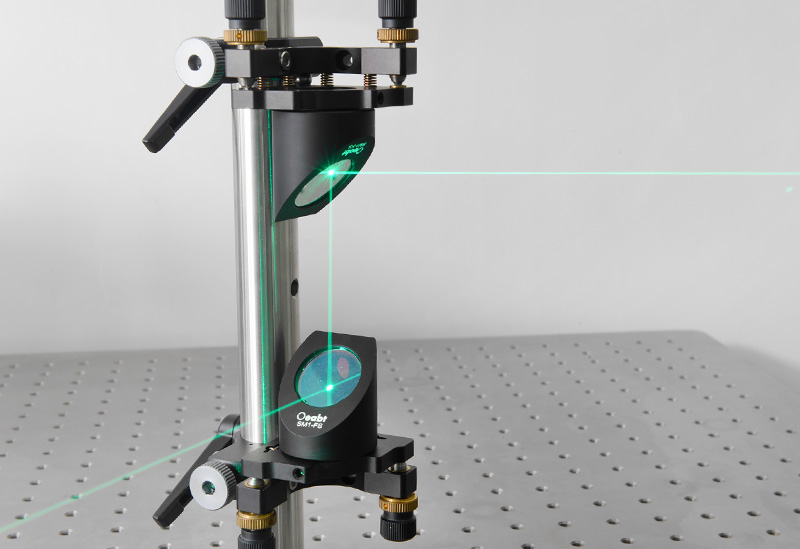

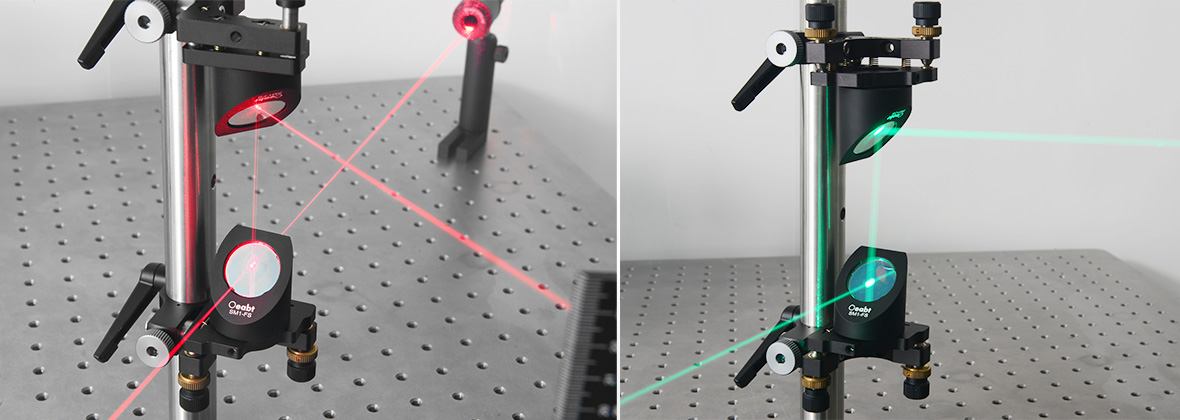

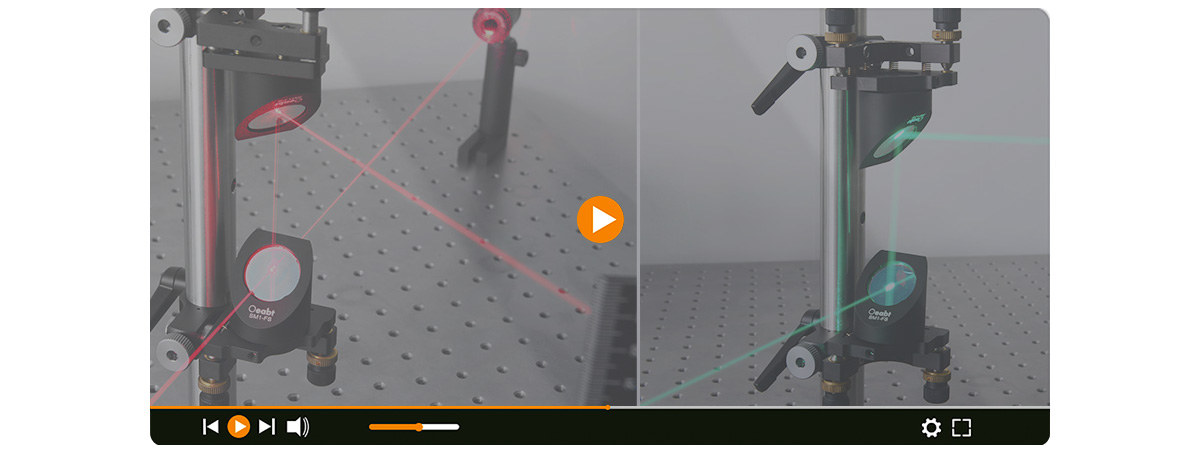

（2）该系列安装座可以固定在平滑孔款的Ø0.5英寸、Ø1英寸或Ø2英寸的光学调整架中，允许在标准调整架上使用不同类型的光学器件。例如采用两个或两个以上的45°反射镜安装座搭配调整架应用，实现光路抬升的快速搭建。

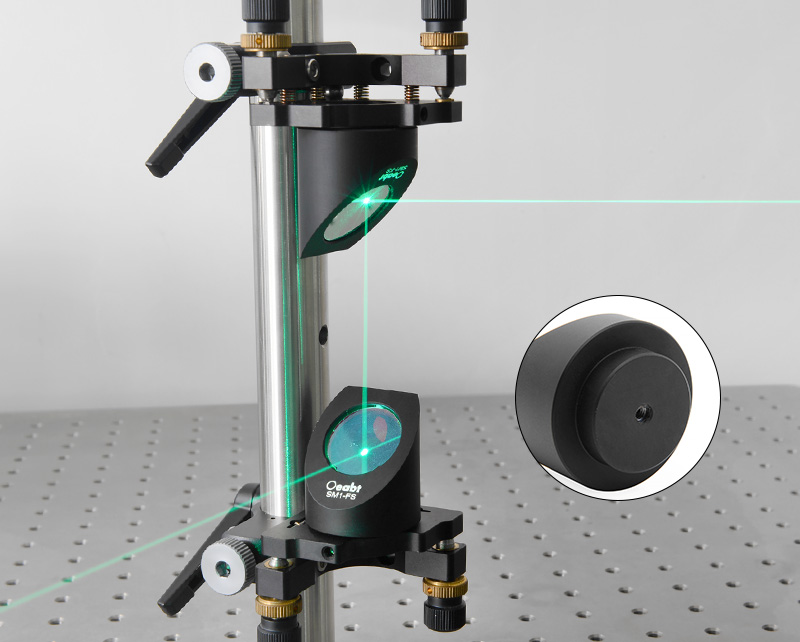

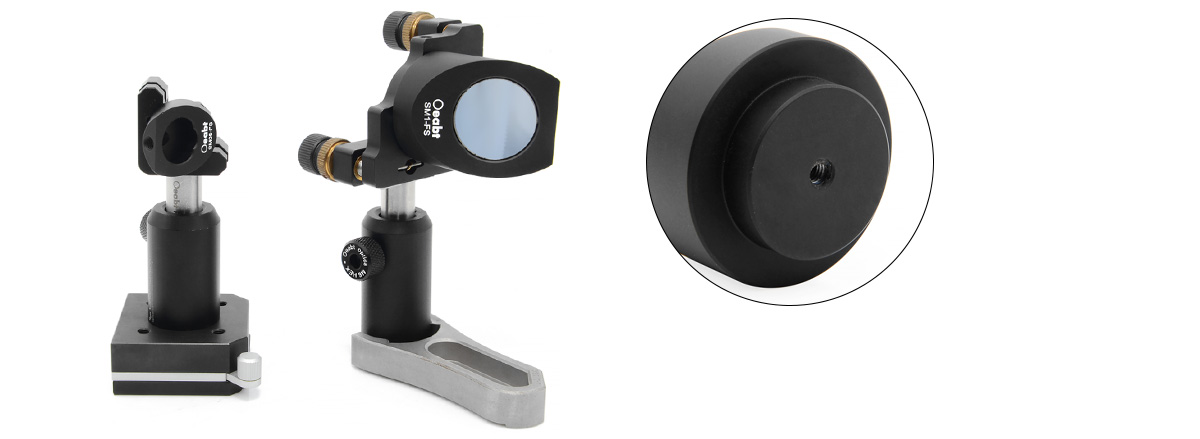

（3）SM05-FS和SM1-FS安装座不仅可以安装到光学调整架里，而且还具有允许固定接杆安装的螺纹底座，底部具有M4螺孔。以这种设计，它们可被用于将光束从水平轨迹引导到垂直轨迹，甚至是任意光束倾斜角度。

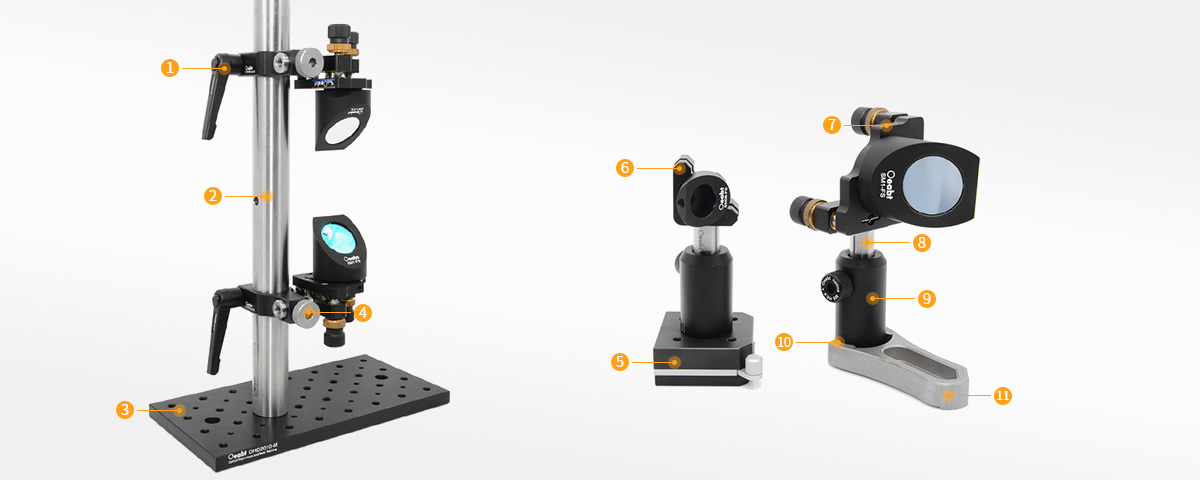

➊ M5/M6系列 快拆手柄 点击购买 >
➋ CFJP-S系列 Ø25mm不锈钢支杆 点击购买 >
➌ CFJP-S系列 Ø25mm不锈钢支杆 点击购买 >
➍ CFP25-A12 直角夹具 点击购买 >
➎ MBS-45C 磁力底座 点击购买 >
➏ MS-A12 Ø1/2英寸光学调整架 点击购买 >
➐ MK100-A 标准二轴可调镜架 点击购买 >
➑ PCA-S系列 Ø12mm不锈钢接杆 点击购买 >
➒ PCA-S系列 Ø12mm不锈钢接杆 点击购买 >
➓ PCA31-S 接杆底盘 点击购买 >
⓫ M-BASE-C 叉式压板 点击购买 >

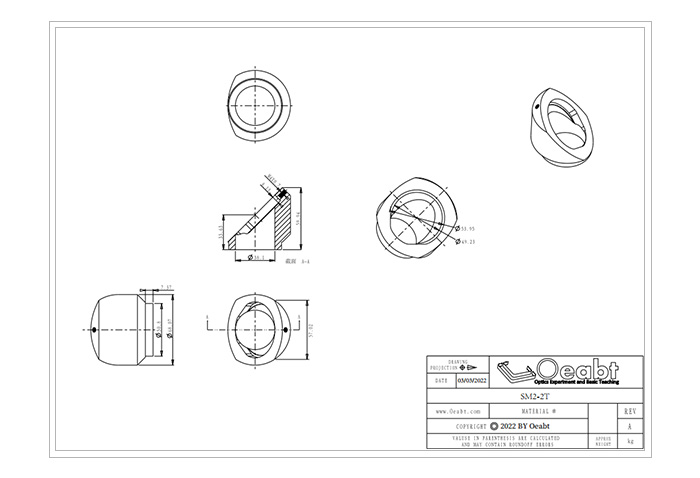

  • SM2-2T STP文件
  • SM1-1T STP文件

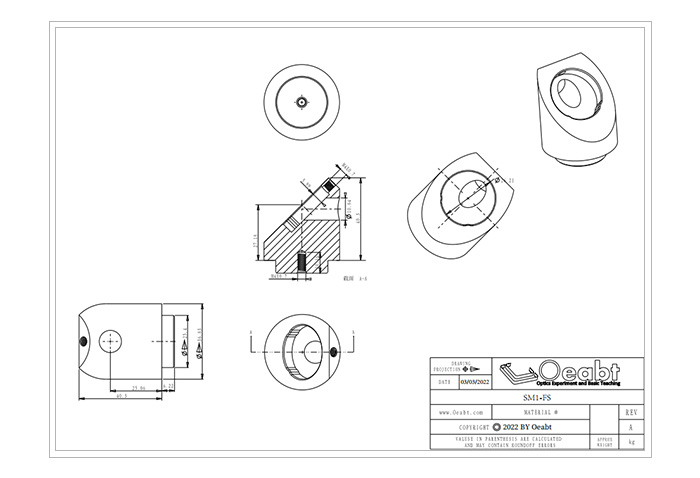

  • SM1-FS STP文件
  • SM05-FS STP文件

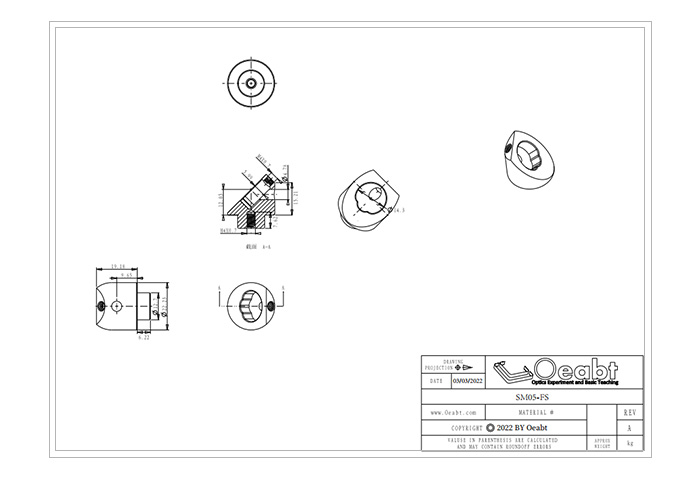

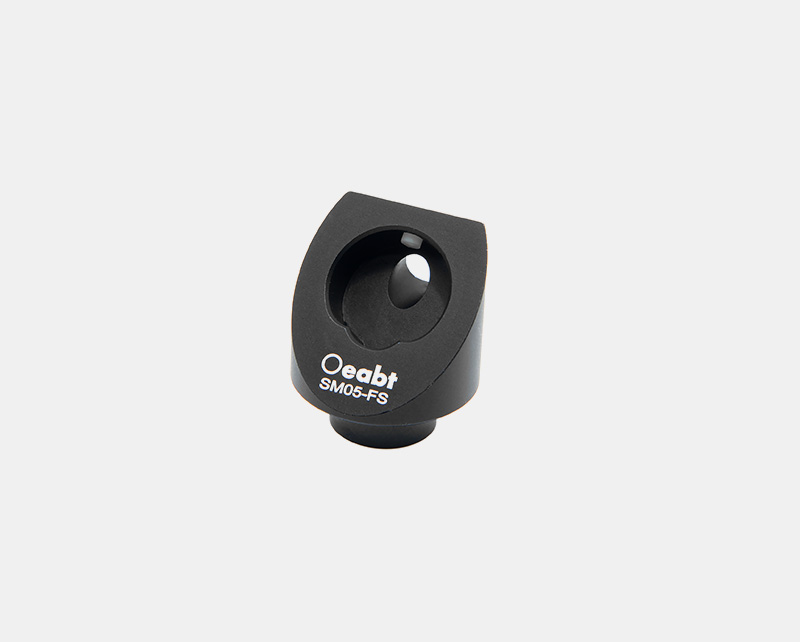

SM05-FS 45°反射镜安装座

• 45°固定式安装座，可安装Ø0.5英寸的圆形光学元件；

• 兼容MS-A12 Ø1/2英寸光学调整架；

• 采用2个或2个以上的反射镜座能快捷实现光路抬升的搭建；

• 具有互成90°的2个通孔，既可透射也可以反射光束，非常适合分束应用；

• 底部具有M4螺孔，允许固定接杆安装；

45°安装座非常适合在光学装置中以45°角固定反射镜或分束镜。SM05-FS具有2处互成90°的通孔，分别为Ø14.1mm和Ø4.6mm。可以固定在MS-A12 Ø1/2英寸光学调整架中，而且还具有允许固定接杆安装的螺纹底座，底部具有M4螺孔。

型号
规格
工程图
对比
单价
发货日期
购物车

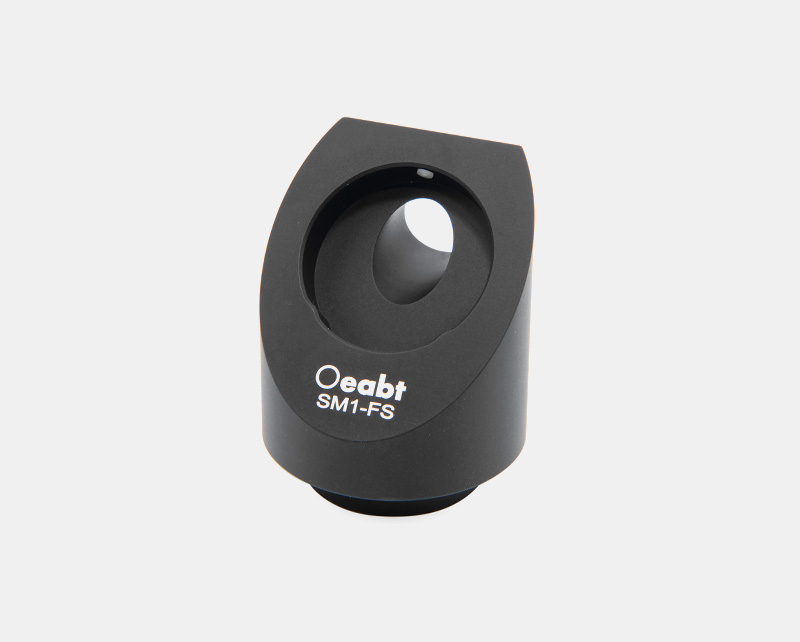

SM1-FS 45°反射镜安装座

• 45°固定式安装座，可安装Ø1英寸的圆形光学元件；

• 兼容Ø1英寸光学调整架；

• 采用2个或2个以上的反射镜座能快捷实现光路抬升的搭建；

• 具有互成90°的2个通孔，既可透射也可以反射光束，非常适合分束应用；

• 底部具有M4螺孔，允许固定接杆安装；

45°安装座非常适合在光学装置中以45°角固定反射镜或分束镜。SM1-FS具有2处互成90°的通孔，分别为Ø26.0mm和Ø10.8mm。可以固定在Ø1英寸光学调整架中，例如采用两个或两个以上的45°反射镜安装座搭配调整架应用，实现光路抬升的快速搭建。而且还具有允许固定接杆安装的螺纹底座，底部具有M4螺孔。

型号
规格
工程图
对比
单价
发货日期
购物车

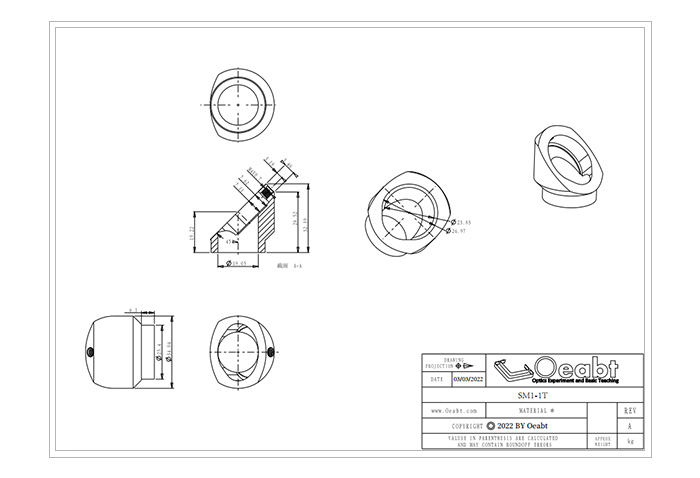

SM1-1T 45°反射镜安装座

• 45°固定式安装座，可安装Ø1英寸的圆形光学元件；

• 兼容Ø1英寸光学调整架；

• 采用2个或2个以上的反射镜座能快捷实现光路抬升的搭建；

• 具有互成90°的2个通孔，既可透射也可以反射光束，非常适合分束应用；

45°安装座非常适合在光学装置中以45°角固定反射镜或分束镜。SM1-1T具有2处互成90°的通孔，分别为Ø26.0mm和Ø18.9mm。可以固定在Ø1英寸光学调整架中，例如采用两个或两个以上的45°反射镜安装座搭配调整架应用，实现光路抬升的快速搭建

型号
规格
工程图
对比
单价
发货日期
购物车

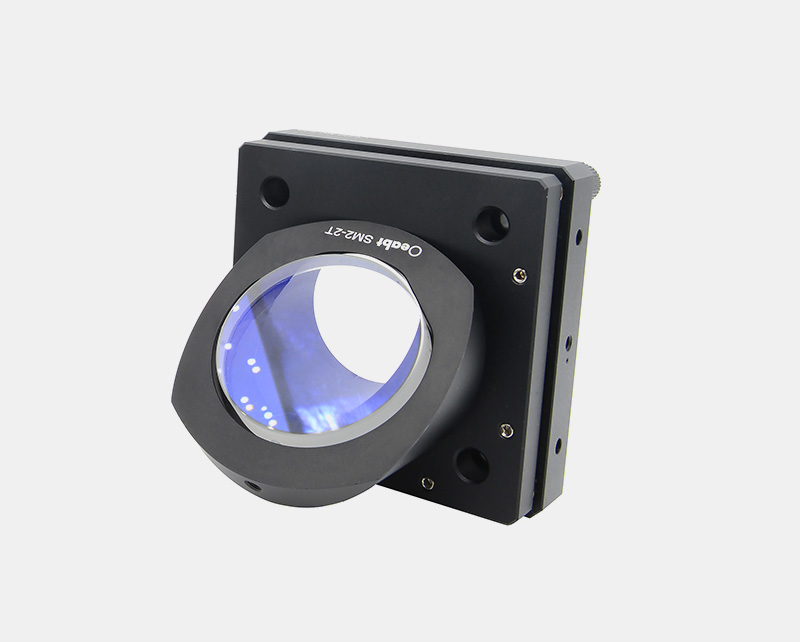

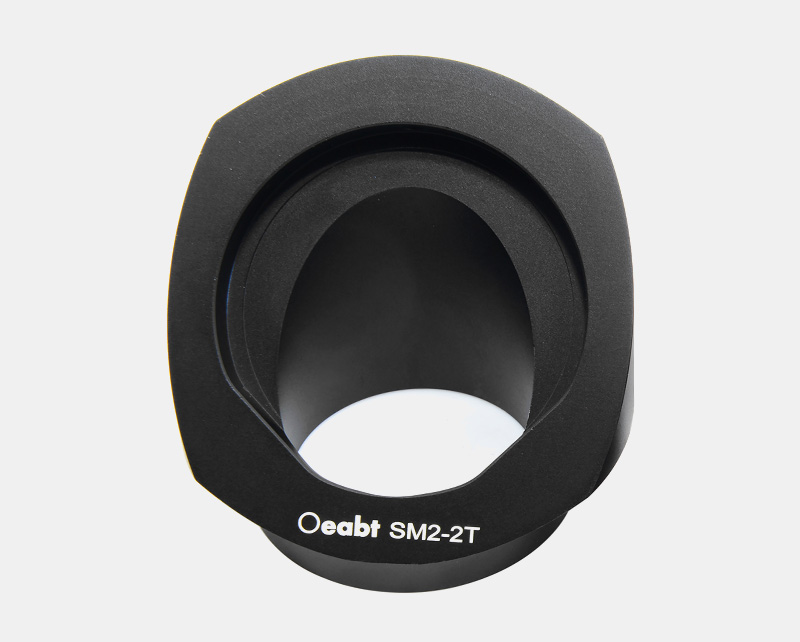

SM2-2T 45°反射镜安装座

• 45°固定式安装座，可安装Ø2英寸的圆形光学元件；

• 兼容Ø1英寸光学调整架；

• 采用2个或2个以上的反射镜座能快捷实现光路抬升的搭建；

• 具有互成90°的2个通孔，既可透射也可以反射光束，非常适合分束应用；

45°安装座非常适合在光学装置中以45°角固定反射镜或分束镜。SM2-2T具有2处互成90°的通孔，分别为ØØ53.4mm和Ø38.0mm。可以固定在Ø2英寸光学调整架中，例如采用两个或两个以上的45°反射镜安装座搭配调整架应用，实现光路抬升的快速搭建

型号
规格
工程图
对比
单价
发货日期
购物车
