广州基座光学科技有限公司_CXY1E系列 XY轴平移调整架

参数规格技术说明组装应用举例工程图下载 3D模型下载

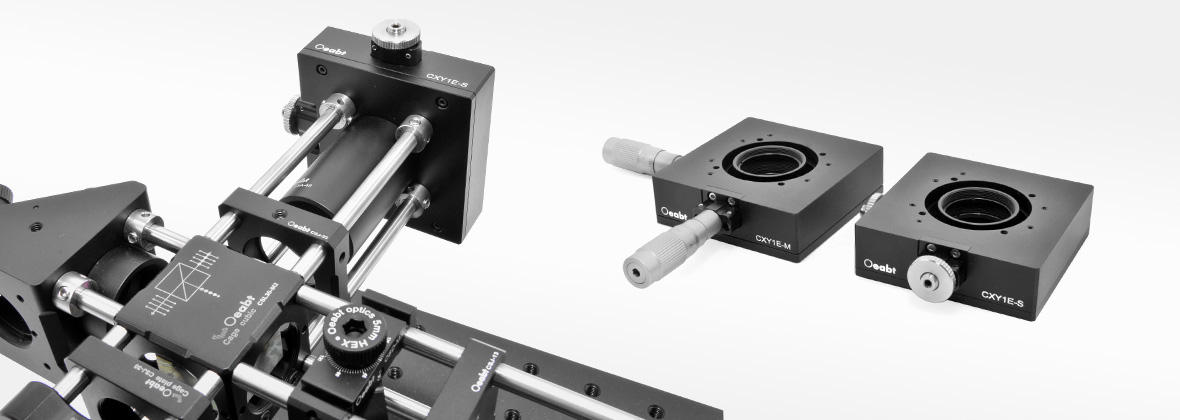

产品说明

• 最大位移行程±2.5mm；

• SM1（1.035”-40）内螺纹，兼容Ø1英寸SM1透镜套管；

• 前后板均有4-40螺纹孔，间距30*30mm；

• 兼容30mm笼式系统；

CXY1E系列移动平台提供±2.5mm的行程，兼容30mm笼式系统。可安装最厚12.2mm的Ø1英寸光学元件。

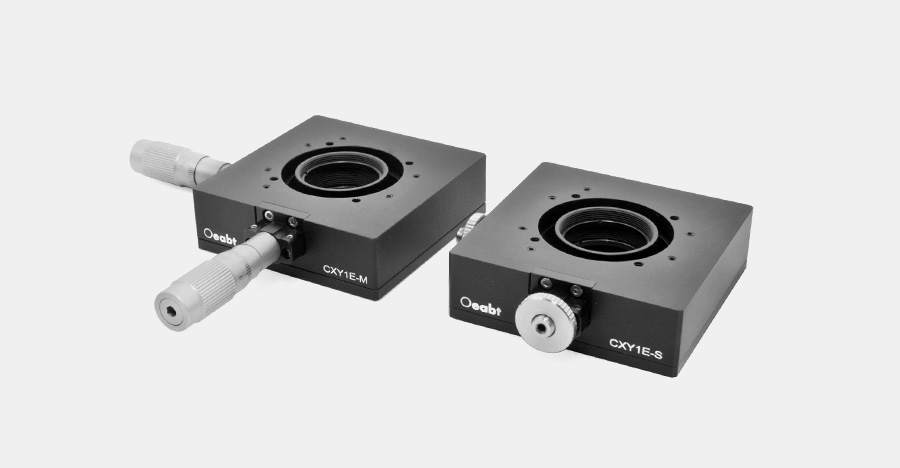

型号	CXY1E-M	CXY1E-S
主台规格	66.066.020.6mm
驱动方式	游标千分尺	调节螺丝
中心孔	SM1(1.035”-40)内螺纹,兼容Ø1英寸光学元件
螺纹类型	M4
重量	227.4g	182.4g
材质	7075铝合金

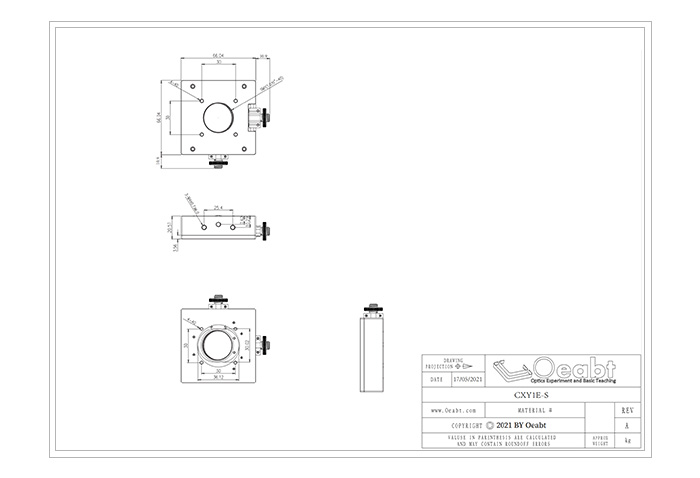

示意图

通用参数

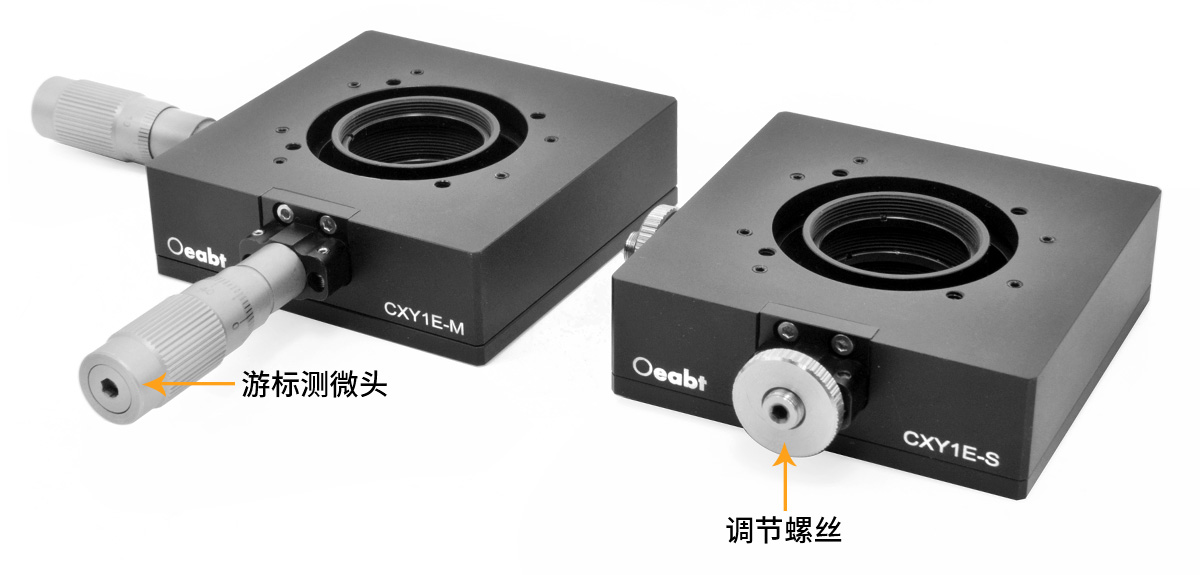

（1）CXY1E系列移动平台提供±2.5mm的行程，具有两种驱动方式：调节螺丝、游标测微头。CXY1E-M以SM13游标测微头为驱动方式，螺距0.5mm，其以10μm的精度增量直接读取。而CXY1E-S以调节螺丝为驱动方式，以每转0.25mm为增量，调节器的锁定紧定螺钉使用附带的2mm六角扳手调节。

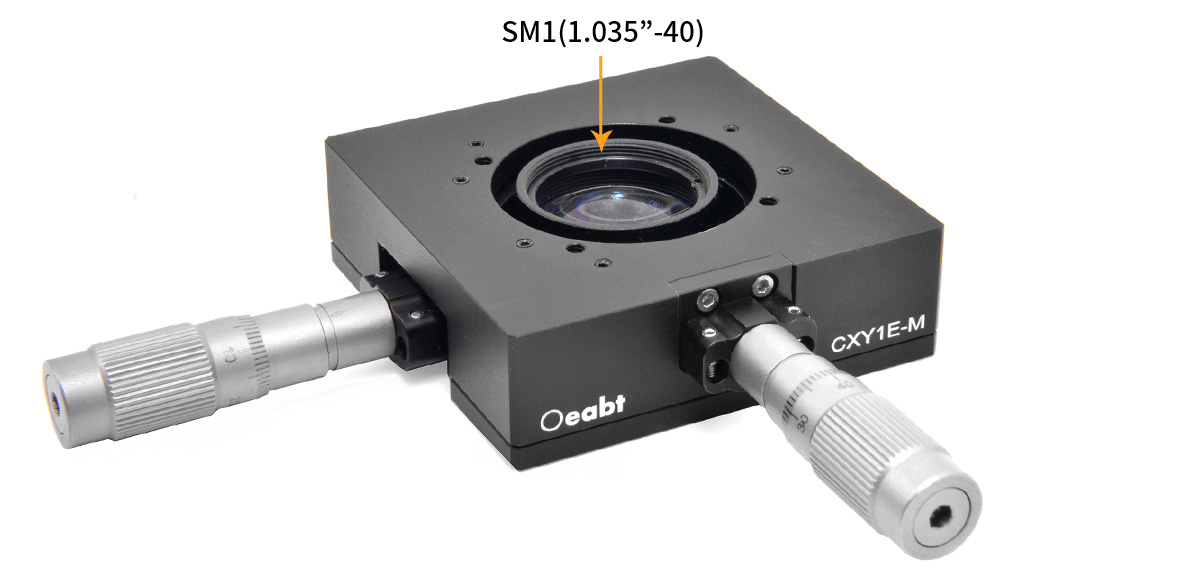

（2）该平移架中心的SM1（1.035”-40）螺纹可用两个附带的CSK3卡环，安装厚度不超过12.2mm的Ø1英寸光学元件。平移台设计用于连接Ø1英寸SM1透镜套管和30mm笼式系统装配，为安装座的另一侧为3.5mm深的内螺纹，用于安装SM1螺纹套管。

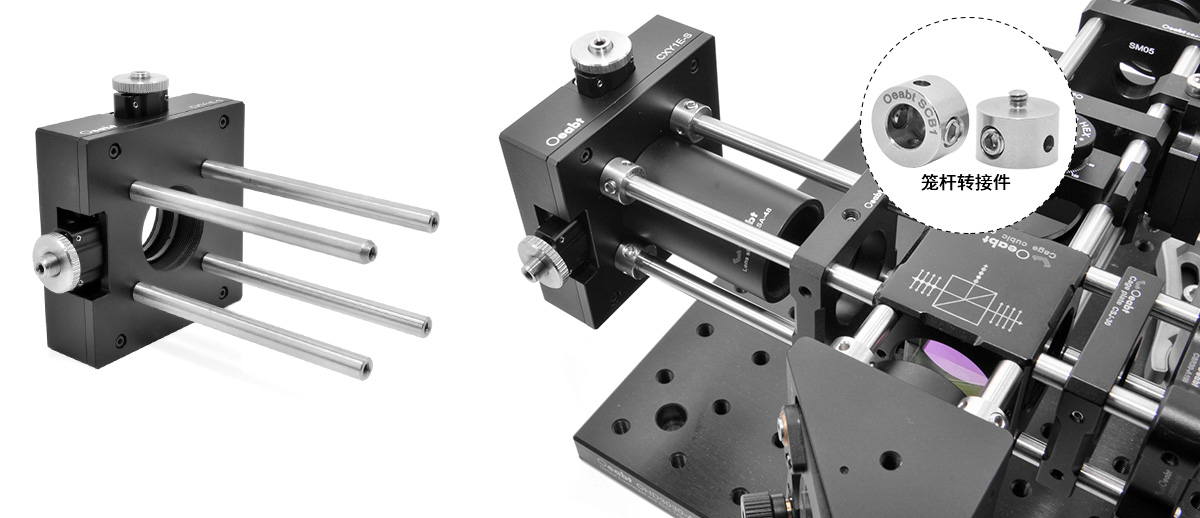

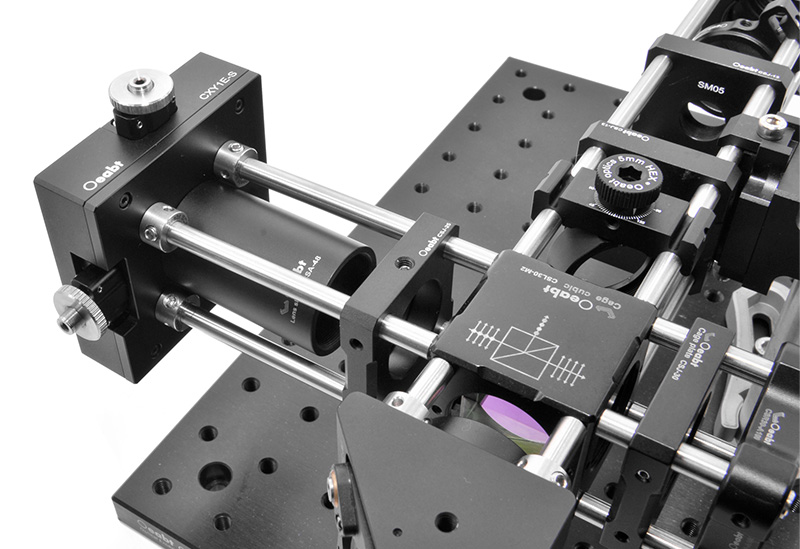

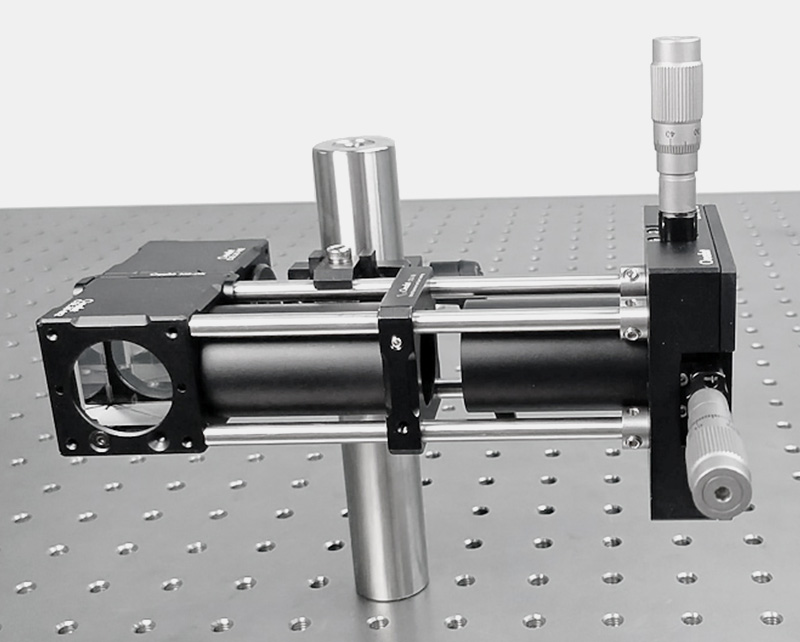

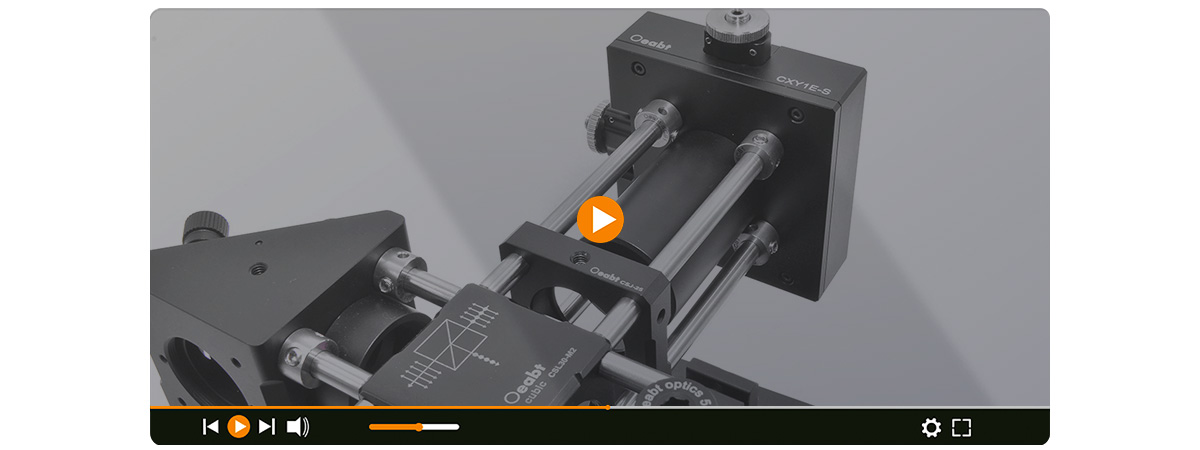

（3）前后面板各有4个4-40螺纹孔，兼容我们Ø6mm的支杆，应用于30mm笼式系统装配。对于在笼式系统里需要临时加入CXY1E系列调整架时，可搭配SCB1笼杆转接件使用，为构建系统提供了高度的灵活性。

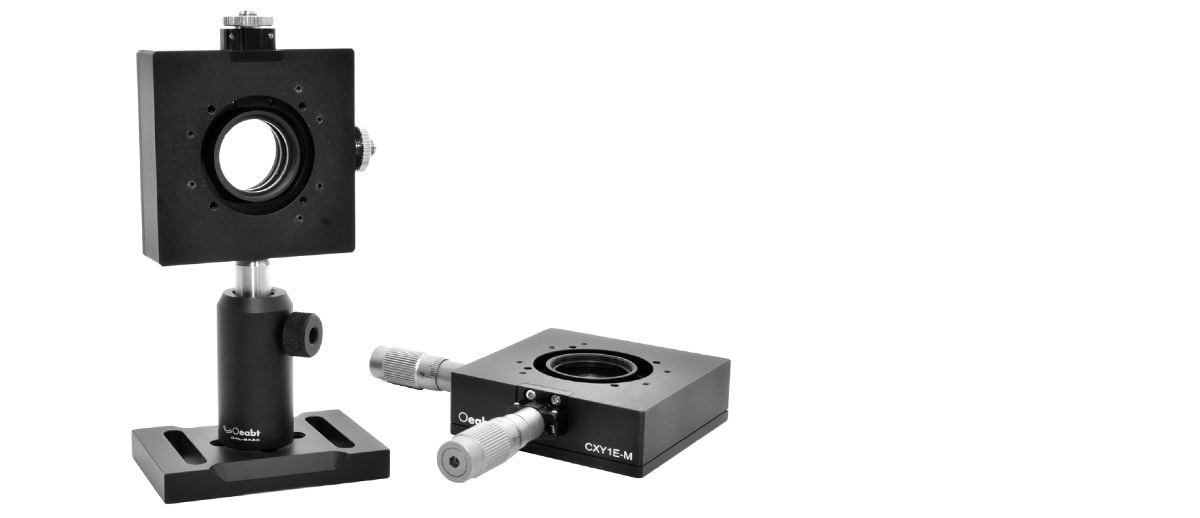

（4）该调整架的下表面有3处M4螺孔，能够直接安装在我们的Ø12mm的接杆上，应用于自由空间。

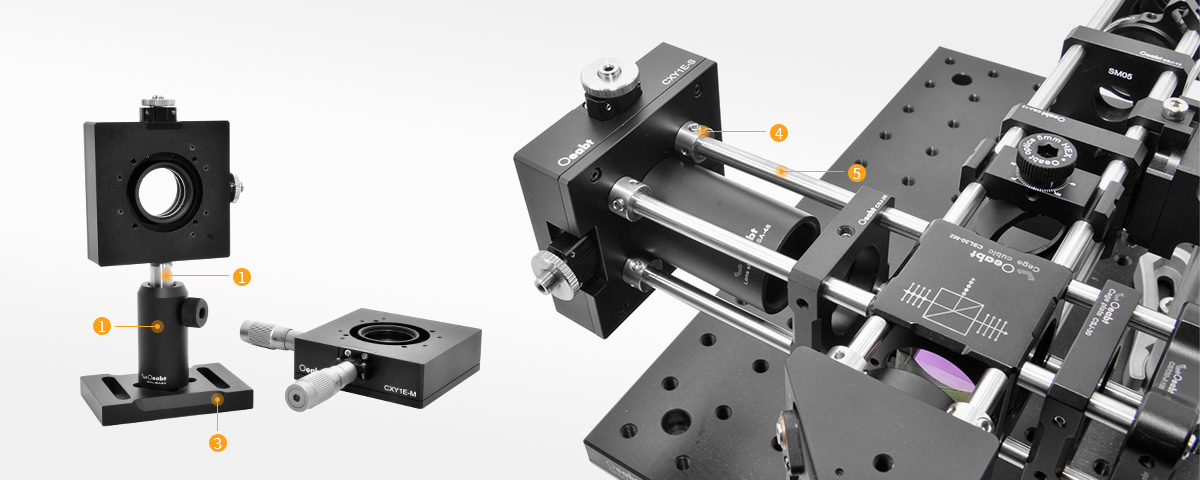

❶ PCA-S系列 Ø12mm不锈钢接杆点击购买 >	❷ CA-A系列接杆支架点击购买 >
❸ M-BASE 可调节底板底座点击购买 >	❹ SCB1系列笼杆转接件点击购买 >
❺ PCM-S系列 Ø6mm笼式支杆点击购买 >

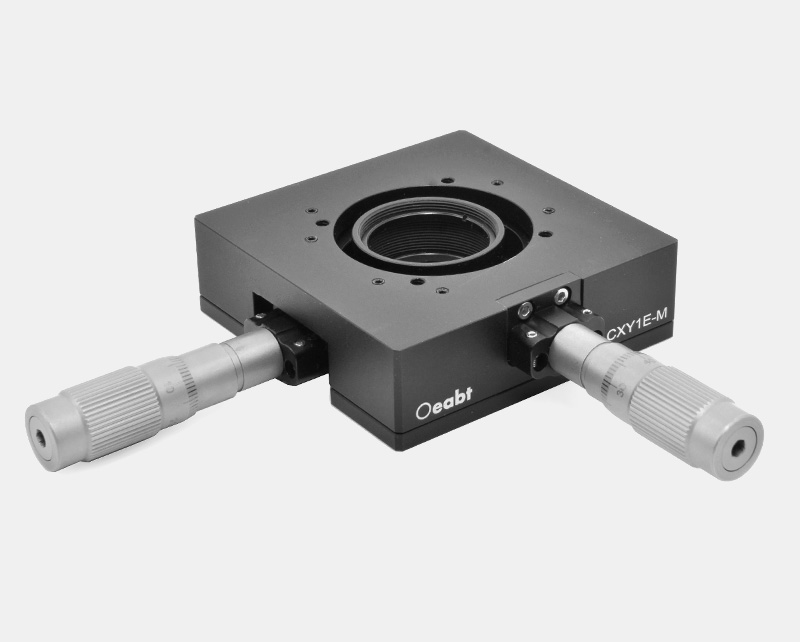

CXY1E-M XY轴平移调整架

• CXY1E-M以SM13游标测微头为驱动方式；

• 最大位移行程±2.5mm；

• 可安装最厚12.2mm的Ø1英寸光学元件；

• SM1（1.035”-40）内螺纹，兼容Ø1英寸SM1透镜套管；

• 兼容30mm笼式系统；

CXY1E-M最大位移行程±2.5mm，以SM13游标测微头为驱动方式。螺距0.5mm，其以10μm的精度增量直接读取。平移台可安装厚度不超过12.2mm的Ø1英寸光学元件。设计用于连接Ø1英寸SM1透镜套管和30mm笼式系统装配。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： CXY1E-M

规格：游标千分尺

工程图：点击下载

对比：

单价：￥840

发货日期：当天

购物车：

CXY1E-M XY轴平移调整架

规格

66.0*66.0*20.6mm
材质

7075铝合金
重量

227.4g
中心孔径

螺纹类型

产品描述

驱动方式:游标千分尺;
螺纹类型:M4;

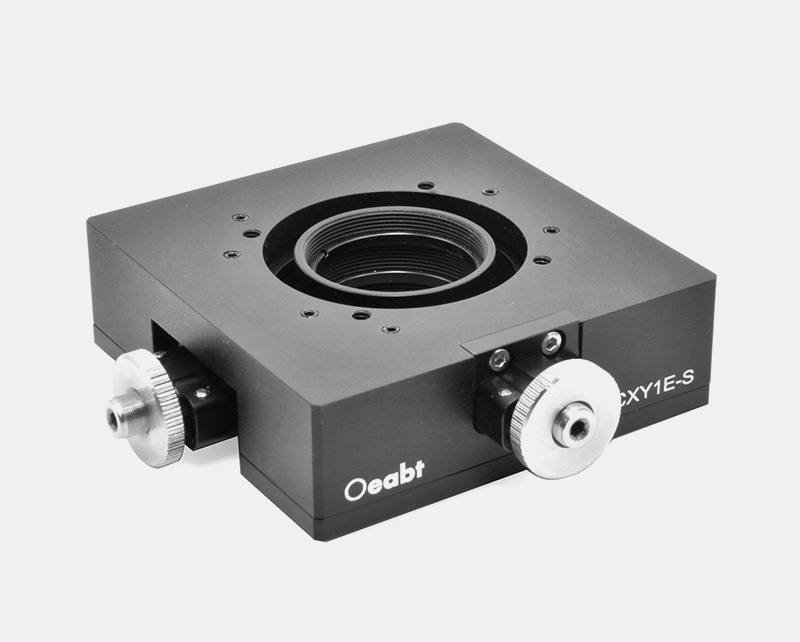

CXY1E-S XY轴平移调整架

• CXY1E-M以调节螺丝为驱动方式；

• 最大位移行程±2.5mm；

• 可安装最厚12.2mm的Ø1英寸光学元件；

• SM1（1.035”-40）内螺纹，兼容Ø1英寸SM1透镜套管；

• 兼容30mm笼式系统；

CXY1E-S最大位移行程±2.5mm，以调节螺丝为驱动方式，以每转0.25mm为增量，调节器的锁定紧定螺钉使用附带的2mm六角扳手调节。平移台可安装厚度不超过12.2mm的Ø1英寸光学元件。设计用于连接Ø1英寸SM1透镜套管和30mm笼式系统装配。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： CXY1E-S

规格：调节螺丝

工程图：点击下载

对比：

单价：￥780

发货日期：当天

购物车：

CXY1E-S XY轴平移调整架

规格

66.0*66.0*20.6mm
材质

7075铝合金
重量

182.4g
中心孔径

螺纹类型

产品描述

驱动方式:调节螺丝;
螺纹类型:M4;
