产品说明

• 外部遮光盖设计，适合灵敏测量系统（如PMT探测器）；

• 六个SM1螺纹固定孔位，边缘刻有编号便于识别滤光片位置；

• 背面盖板设计，方便滤光片更换；

• 底部M6、M4螺纹，支持接杆安装；

FWO-S屏蔽式滤光片转轮适用于需要将滤光片转轮与光源隔离的实验场景。

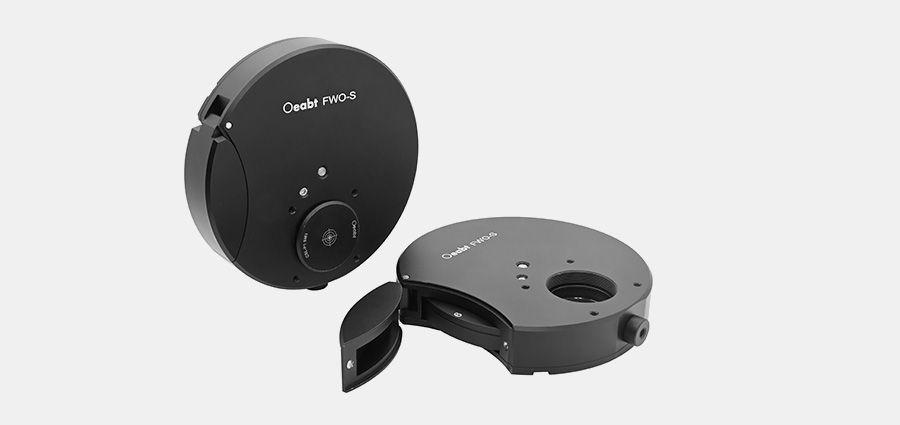

示意图

通用参数

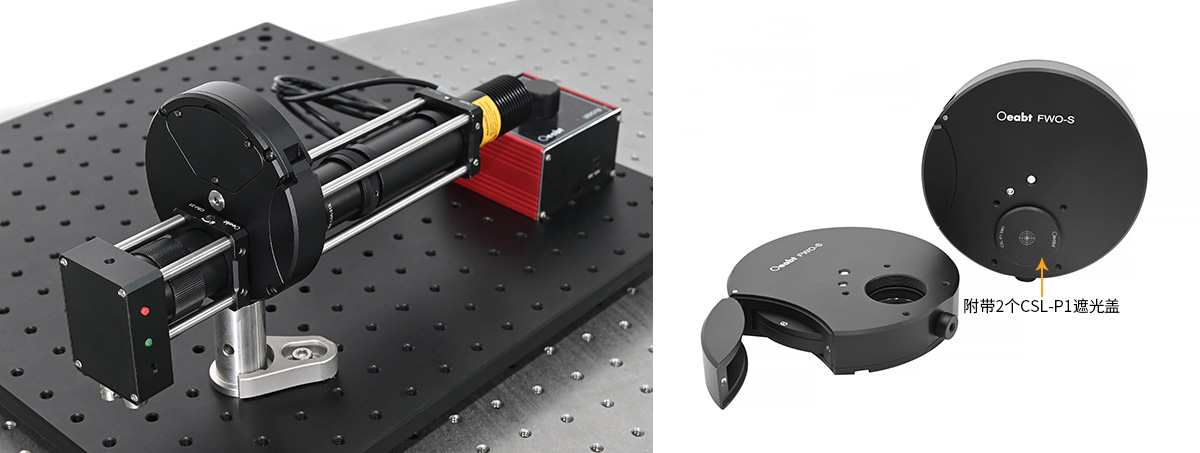

（1）FWO-S屏蔽式滤光片转轮适用于需要将滤光片转轮与光源隔离的实验场景。其独特的外部遮光盖设计可有效阻挡外部光线干扰，很适合需要使用探测器（如PMT）进行灵敏测量的系统。

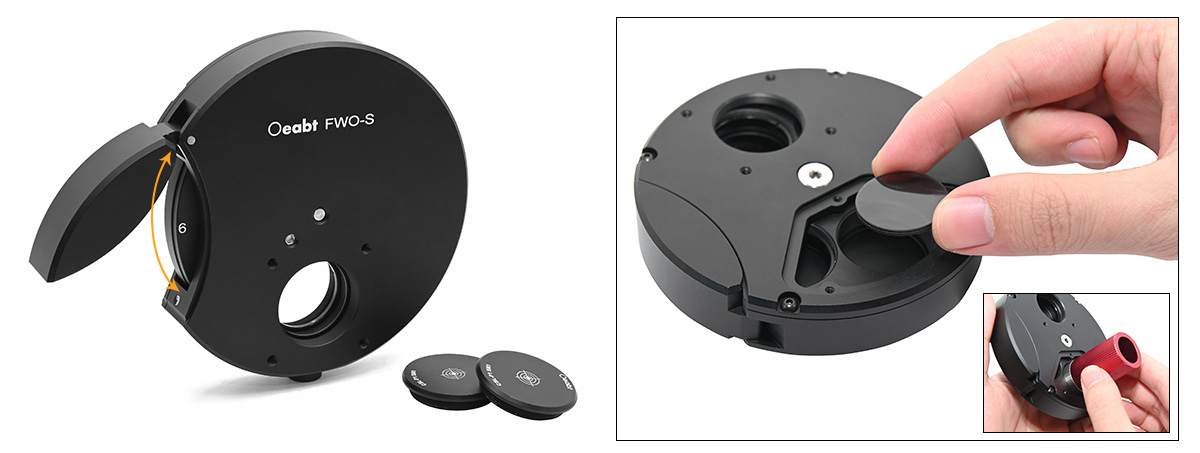

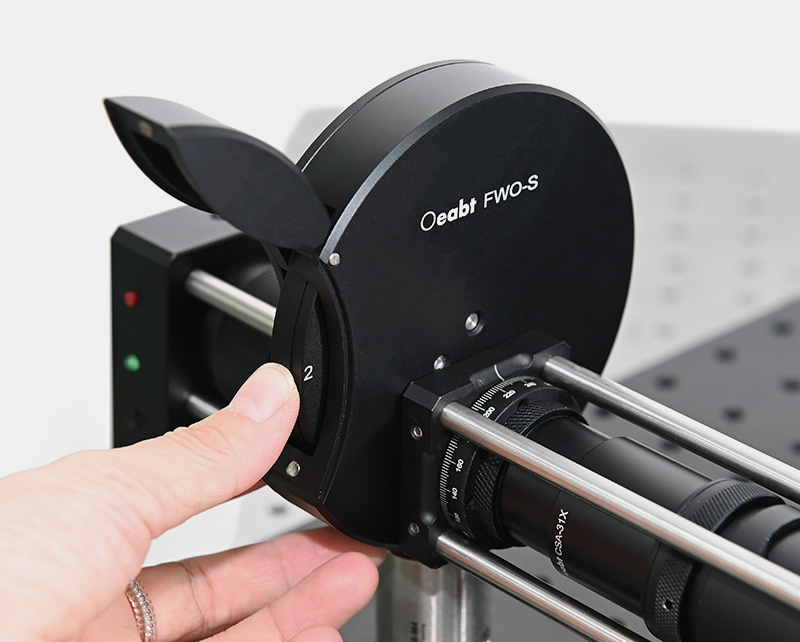

（2）转轮配备六个SM1螺纹滤光片固定孔位，可轻松安装Ø1英寸、最大厚度6.4mm的镜片。打开磁吸外盖，旋转滤光片的位置切换，同时边缘刻有清晰编号，方便用户快速识别滤光片位置。此外，转轮的弹簧制动机制，实现滤光片在通光孔径范围内的精准对心。

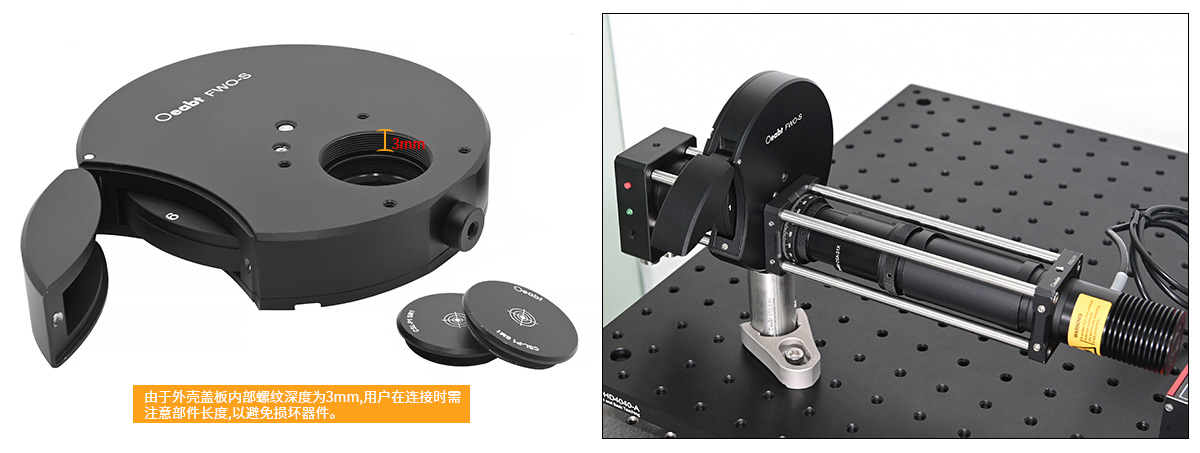

（3）其内SM1（1.035”-40）螺纹孔径支持与SM1透镜套筒连接，实现全系统遮光效果。外壳周围的四个4-40螺纹盲孔可集成到30mm笼式共轴系统中，满足复杂光学实验的需求。

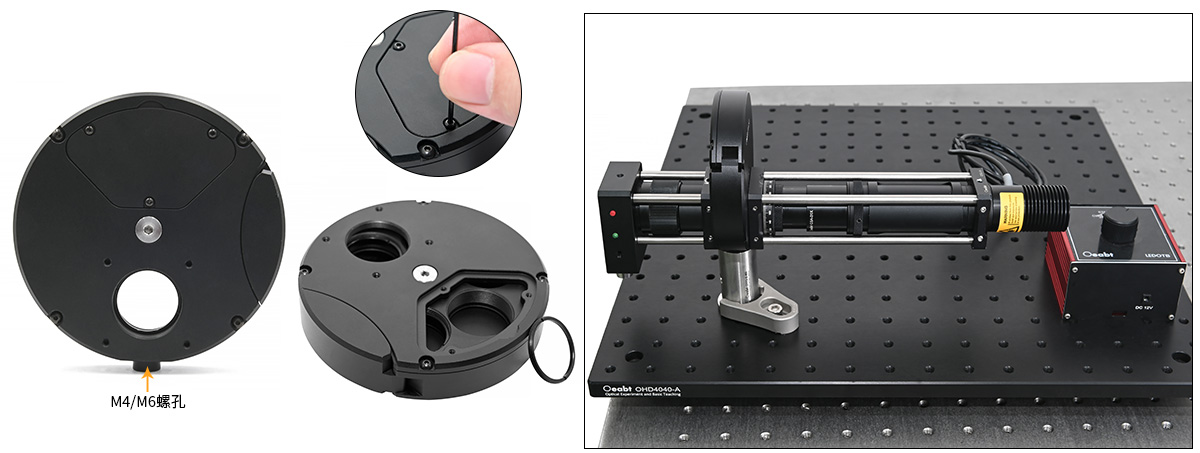

（4）为了方便用户操作，转轮背面设计了一个可拆卸盖板，使用附带的1.3mm六角扳手即可拧松三个固定螺丝，轻松更换滤光片。底部配备的M6螺孔及M4螺纹转接件，进一步扩展了设备的安装灵活性，可适配多种接杆安装。

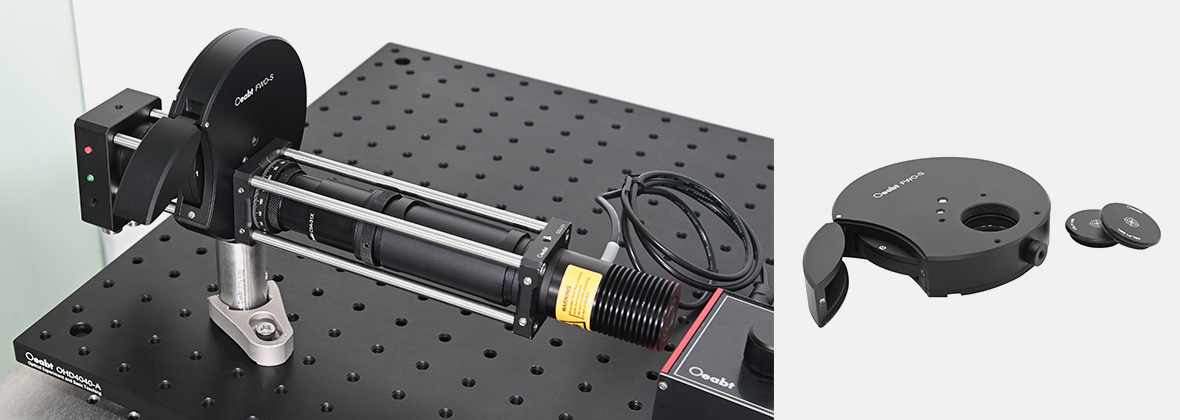

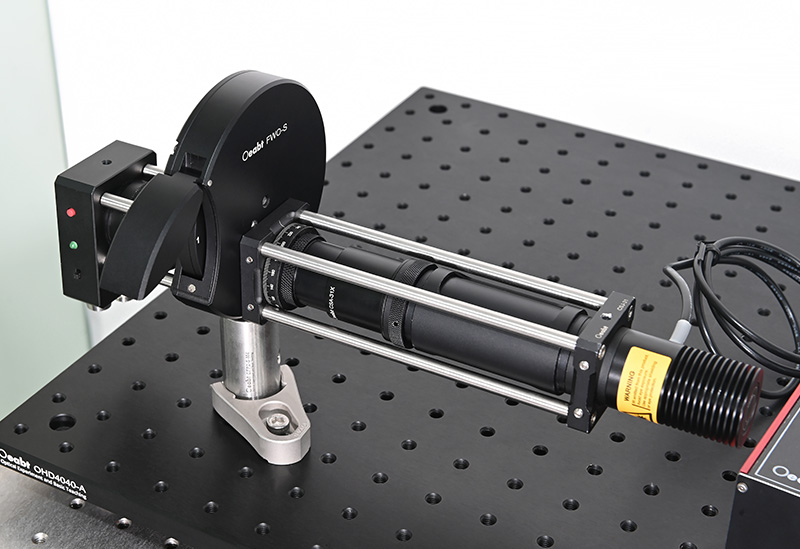

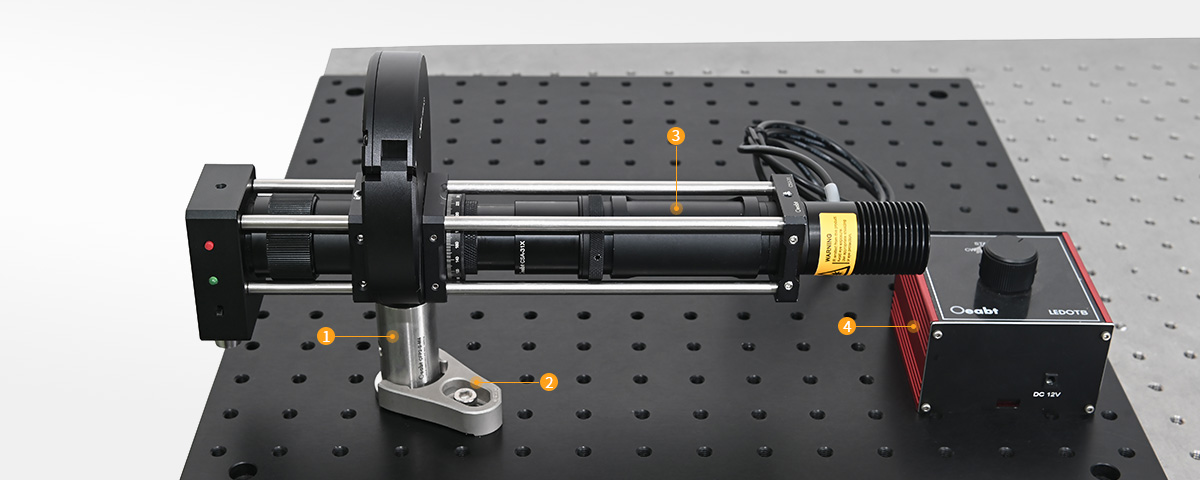

❶CFEP-S系列 Ø1.5英寸不锈钢立杆接杆点击购买>	❷M-BASE-C 叉式压板点击购买>
❸CSA-V系列 Ø1英寸可视套管套筒点击购买>	❹OsCam Vision® 科研相机点击购买>

FWO-S 屏蔽式滤光片转轮

• 外部遮光盖设计，适合灵敏测量系统（如PMT探测器）；

• 六个SM1螺纹固定孔位，边缘刻有编号便于识别滤光片位置；

• 背面盖板设计，方便滤光片更换；

• 底部M6、M4螺纹，支持接杆安装；

FWO-S屏蔽式滤光片转轮适用于需要将滤光片转轮与光源隔离的实验场景。

型号

规格

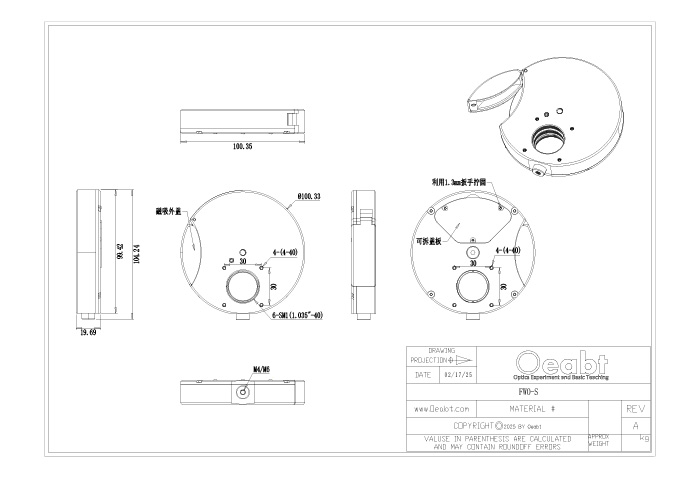

工程图
