广州基座光学科技有限公司_M2-BFD\M2-BFM 30mm笼式荧光立方

产品说明

• 可拆装的笼式立方，非常适合在对准的实验装置中快速更换元件；

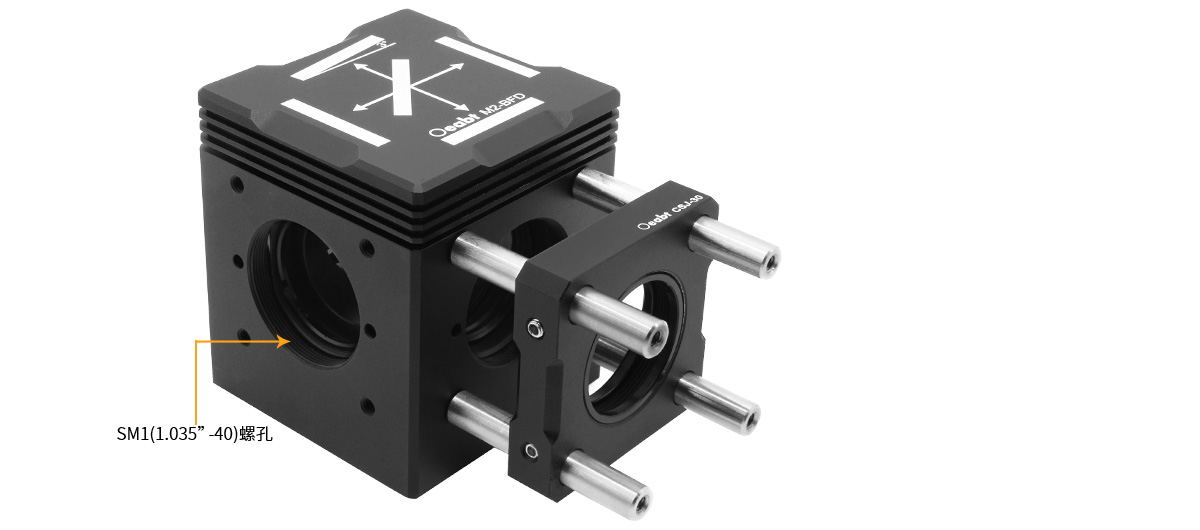

• SM1（1.035”-40）中心螺纹孔；

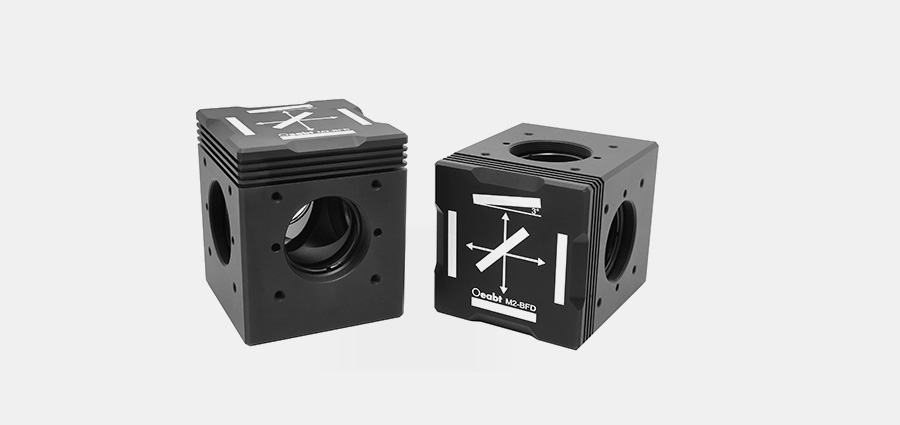

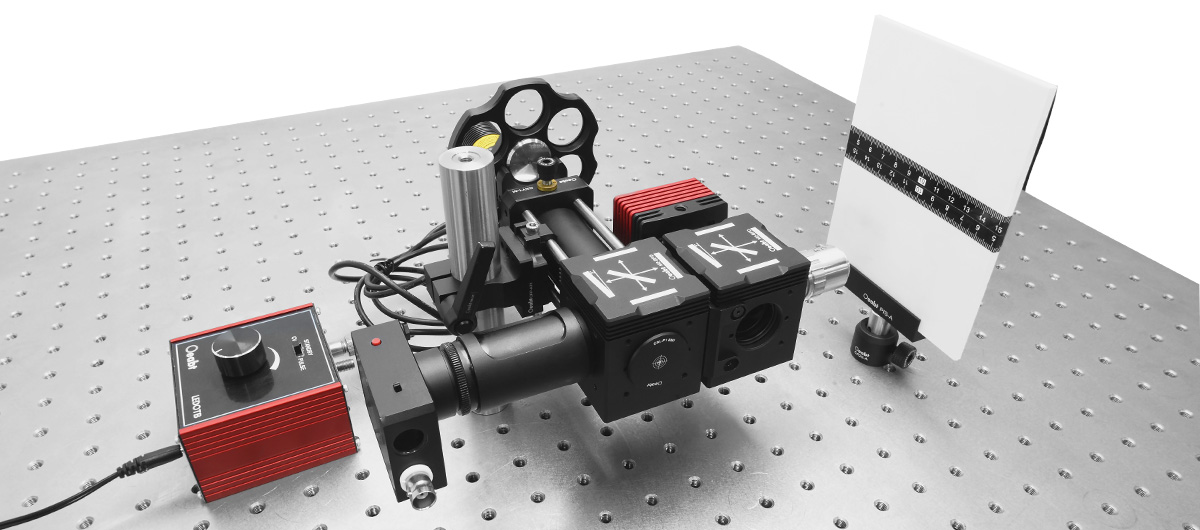

M2-BFD立方体用于将荧光滤光片组（二向色镜、激发滤光片和发射滤光片）安装在兼容笼式系统的立方中，适合自搭建的显微镜装置。

参数：

规格	50.850.858.1mm
光轴高度	30mm
中心孔径	SM1（1.035”-40）内螺纹
螺孔间距	4-40螺纹，间距30*30mm
材质	7075铝合金

型号	M2-BFD30	M2-BFM30
安装镜片	二向色镜平片：36.0*25.4mm（厚度≤2mm）；	立方棱镜：边长25/25.4mm
安装镜片	Ø1英寸滤光片（厚度≤4.3mm）	Ø1英寸滤光片（厚度≤4.3mm）
重量	232.6g	220.0g

型号	内置元件

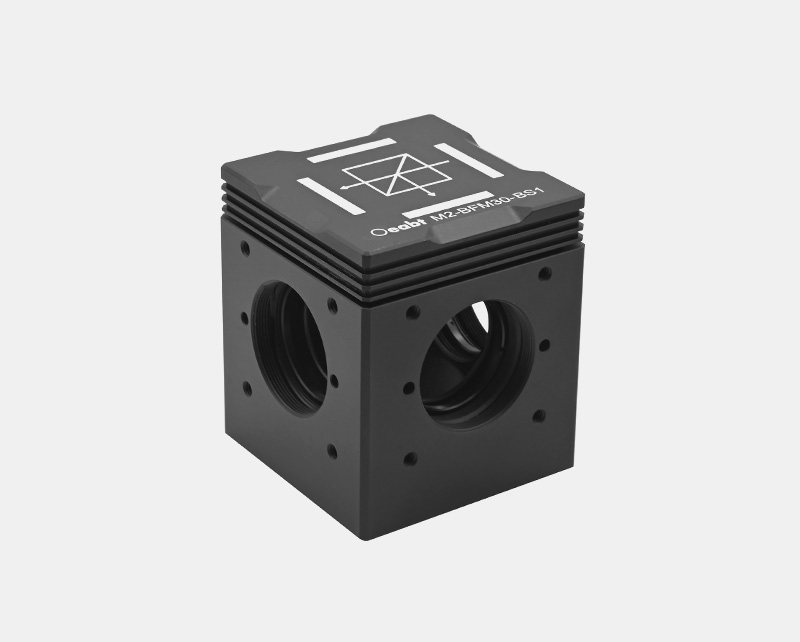

M2-BFM30-BS1	内置CSMH-25.4-M非偏振分光棱镜
M2-BFM30-PBS1	内置PBSW-25.4偏振分光棱镜
M2-BFM30-NPBS1	内置NPBS-25.4-M消偏振分光棱镜

示意图

通用参数

☑光学知识点

- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号, 但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS，美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小，螺距一样为每英寸40牙。具体尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2则表示1和2英寸】

系列	类型	螺纹(in)	公称直径(mm)	小径(mm)	中径(mm)	大径(mm)
SM05	内	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	内	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05	26.19±0.06
SM2	内	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

☑产品描述

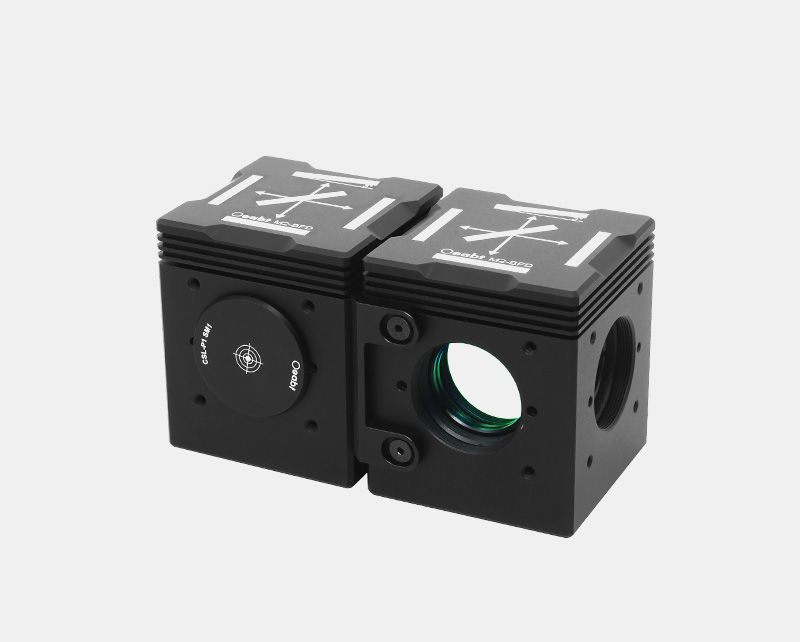

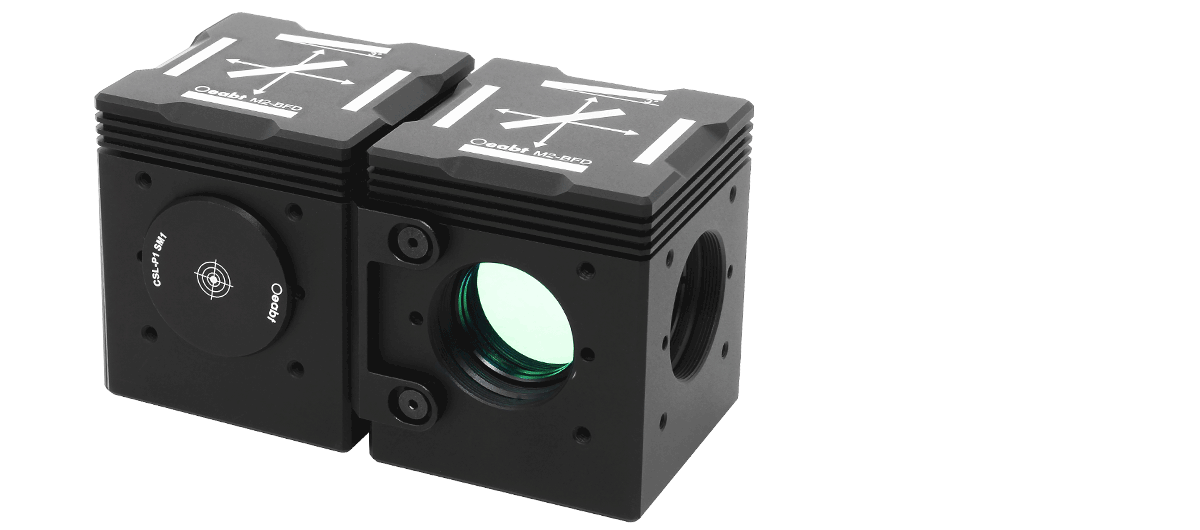

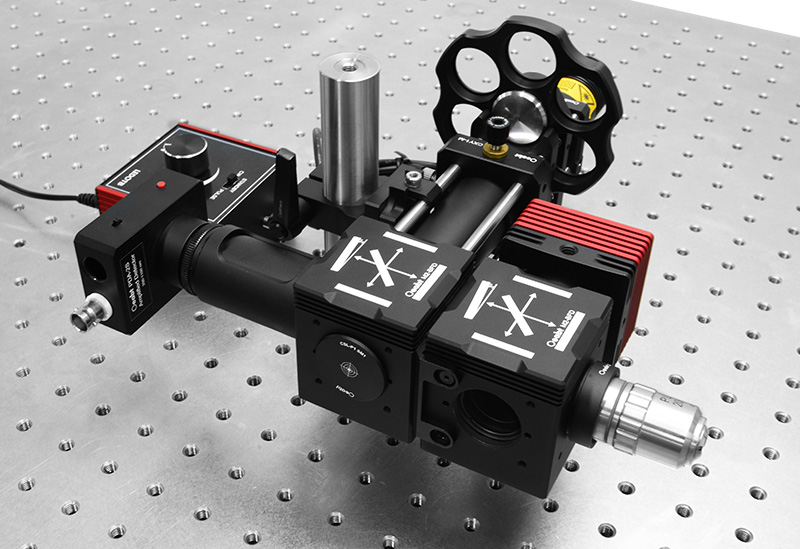

（1）M2-BFD立方体用于将荧光滤光片组（二向色镜、激发滤光片和发射滤光片）安装在兼容笼式系统的立方中，适合自搭建的显微镜装置。

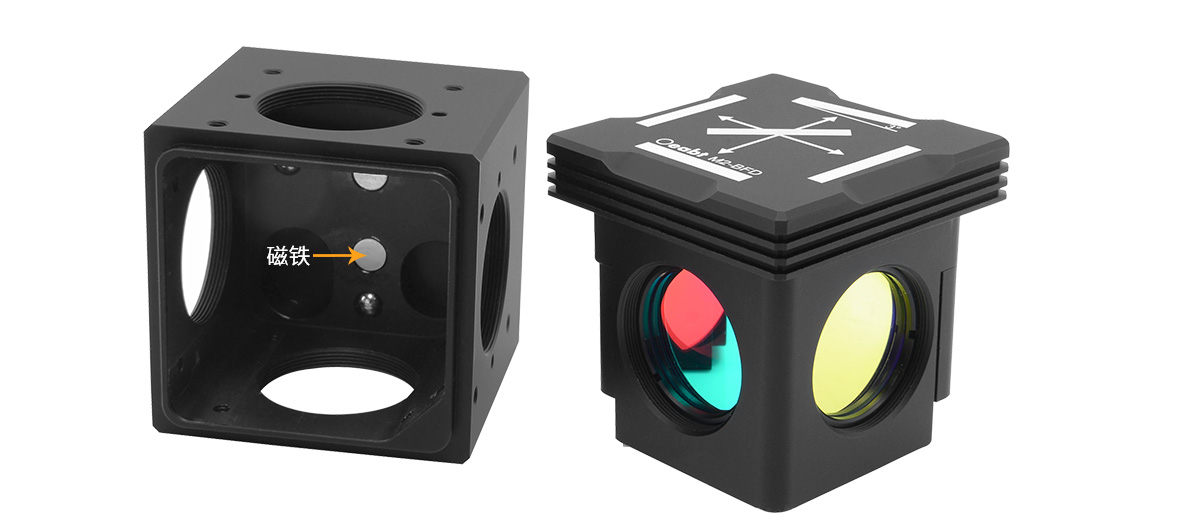

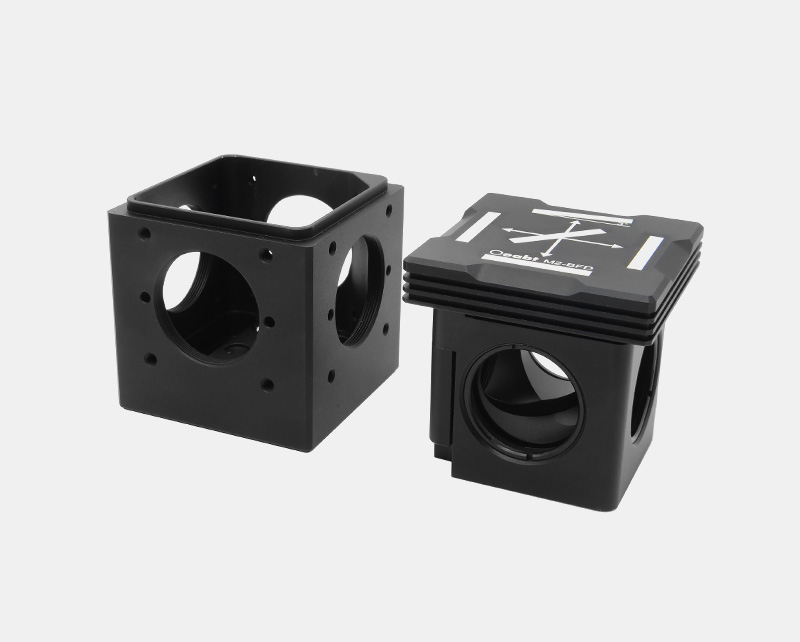

（2）该立方包含一个分束插件组和一个可拆除的底座，立方底座和插件中的磁铁确保立方体可以在笼式系统中重复定位。提供单独的立方插件组出售，非常适合在对准的实验装置中快速更换荧光滤光片组或反射角度。

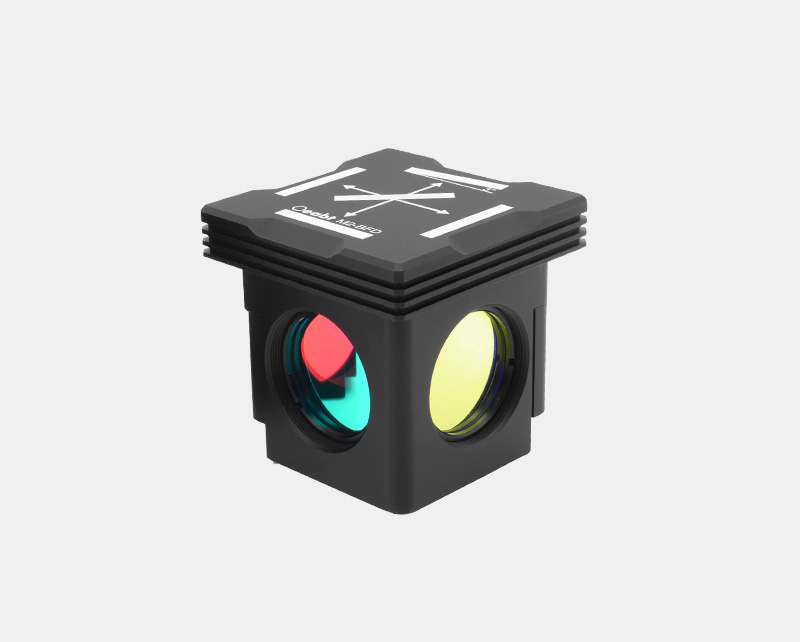

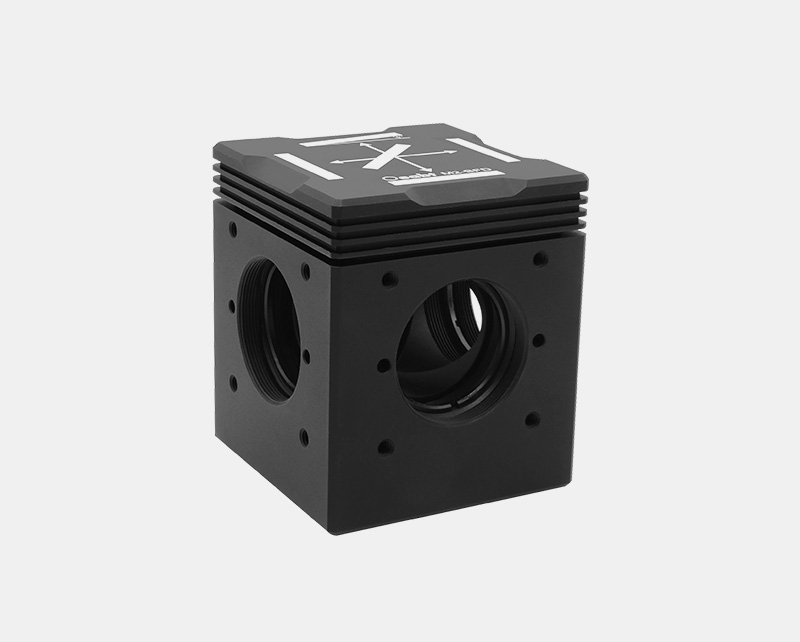

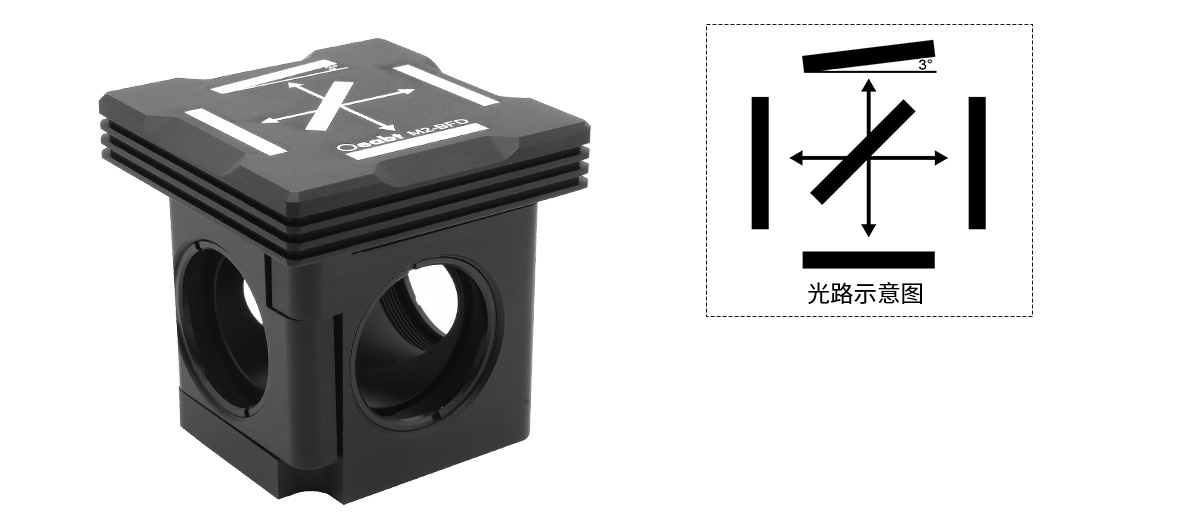

（3）立方插件组用于安装Ø1英寸光学元件（如激发和发射滤光片），和在中心安装36*25.4mm的分束矩形立方（光学元件的厚度≤2mm）。立方插件相对于立方底座以单一方向插入，因此装置中将整个立方组件正确定向非常重要。盖板顶部刻有分束器位置图，指示通过立方的光路。（分束器光束标识倾斜角度为3°，为避免返回光的折射）。

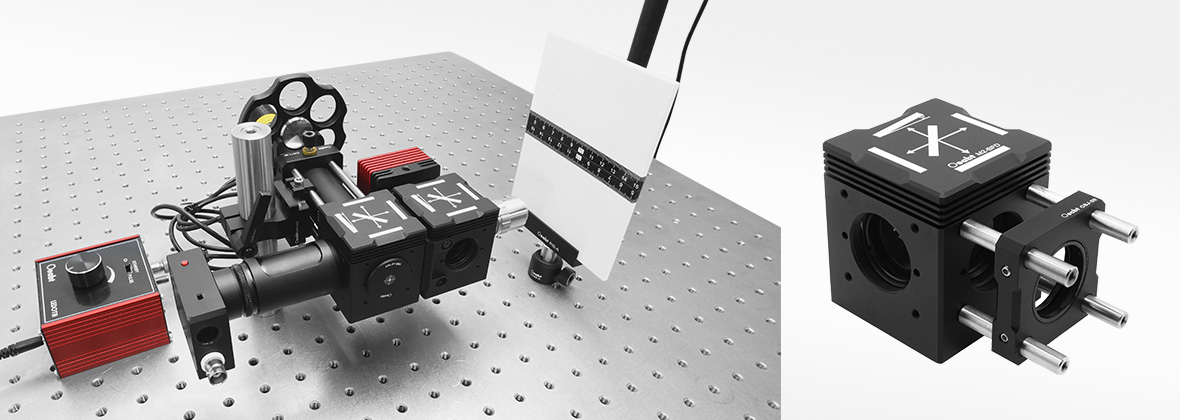

（4）底座部分带四个SM1螺纹（1.035"-40）端口，其周围具有4个4-40螺孔，利用PCM系列Ø6mm支杆以兼容30mm笼式系统。且底部具有3处M6螺孔，连接接杆用于自由空间的应用。

（5）Oeabt也提供CSL-P1防尘盖，便于减少立方中未使用端口的杂散光。搭配M2-CX2立方体连接件使用，将两个光束转向立方或荧光滤光片立方并排连接。

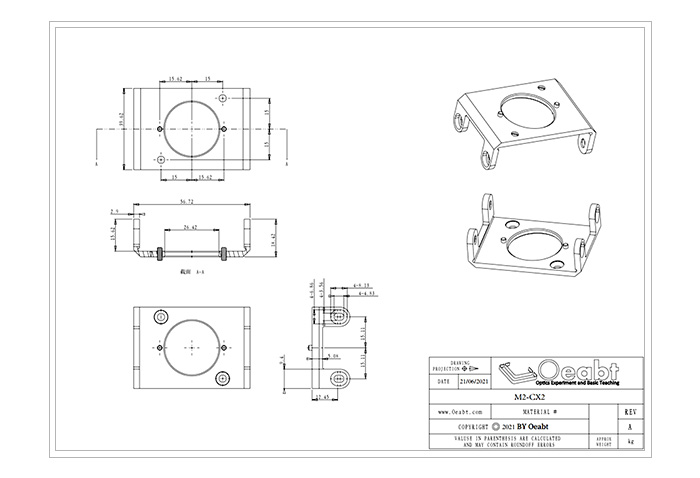

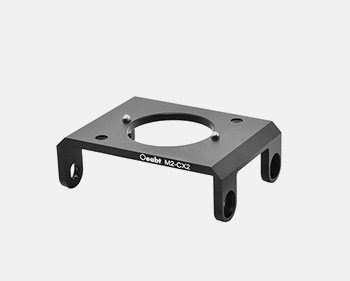

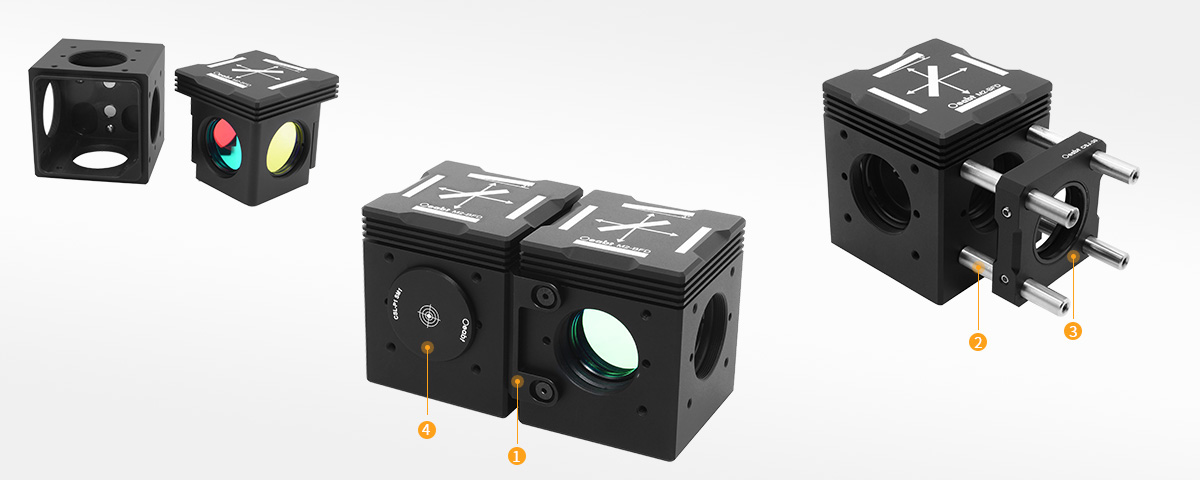

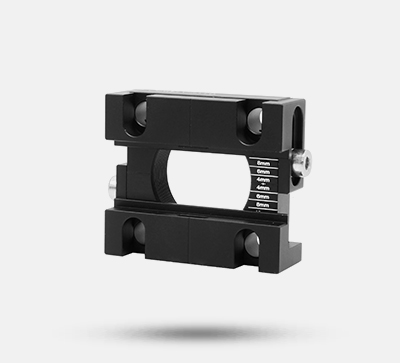

❶ M2-CX 立方体连接件点击查看>

❷ PCM-S系列 Ø6mm笼式支杆点击查看>

❸ CSJ-30 30mm螺纹笼板点击查看>

❹ CSL-P系列笼式防尘盖点击查看>

S/N0001 STP文件

型号

规格

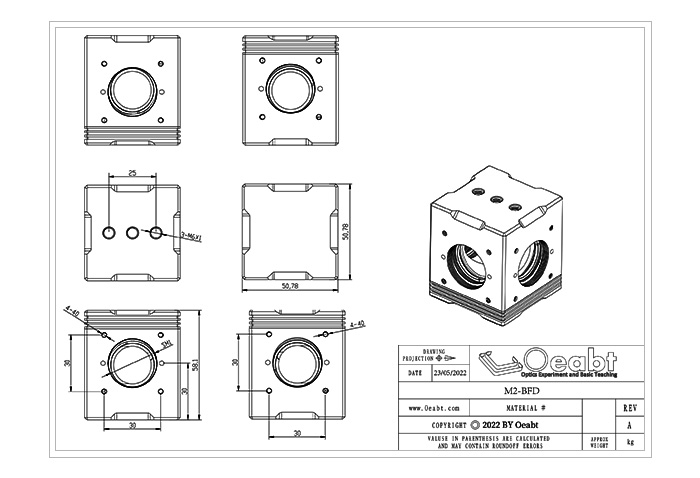

工程图

对比

单价

发货日期

购物车

型号： BFD-GFP

规格：绿色荧光蛋白3件组合

工程图：点击下载

对比：

单价：￥1545

发货日期：缺货勿拍

购物车：

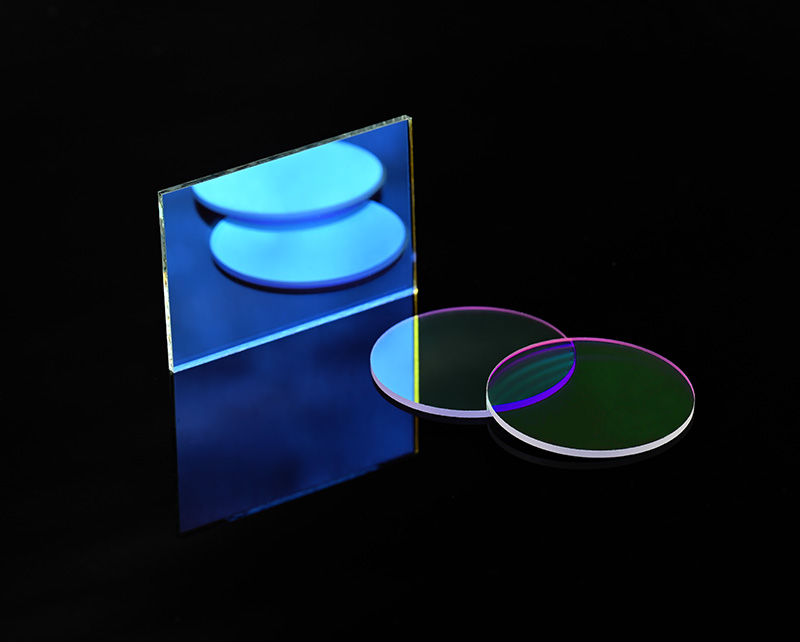

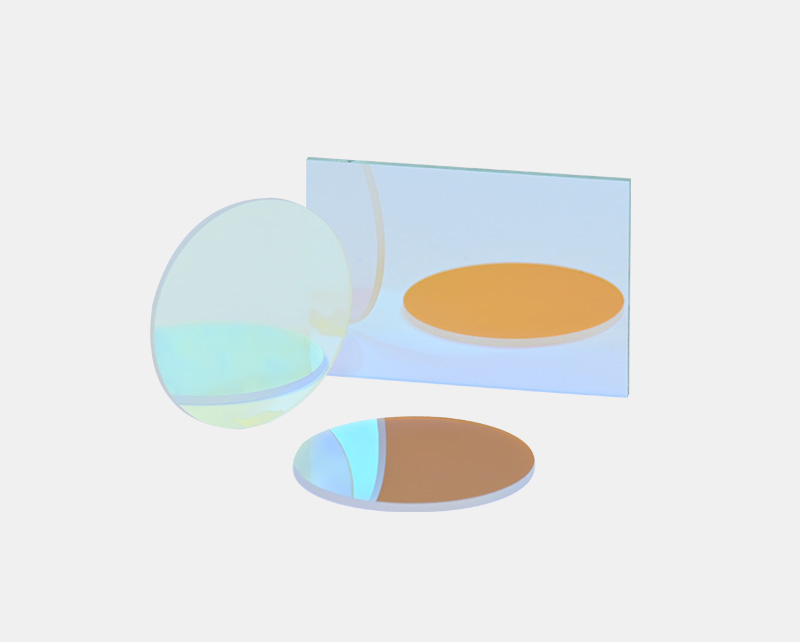

BFD-GFP 荧光成像滤光片组合【三件】

规格

/
材质

/
重量

/
中心孔径

/
螺纹类型

/
产品描述

激发波段492±10nm
发射波段525±16nm
二向色（反射/透射带）:300-500nm/500-720nm
激发滤光片、发射滤光片、二向色镜3件组合
型号： EX492-10

规格：激发滤光片【488带通】

工程图：点击下载

对比：

单价：￥546

发货日期：缺货勿拍

购物车：

EX492-10 激发滤光片【488带通】

规格

/
材质

/
重量

/
中心孔径

/
螺纹类型

/
产品描述

中心波长492nm
激发波段492±10nm
平均透射率>93%（473-491nm）
通光孔径≥22mm
AOI 0°±5°
表面平整度入/2
表面质量80-60
平行度≤4弧分
规格Ø25.4*1.1mm（公差：±0.1mm）
型号： EM525-16

规格：发射滤光片【520带通】

工程图：点击下载

对比：

单价：￥546

发货日期：缺货勿拍

购物车：

EM525-16 发射滤光片【520带通】

规格

/
材质

/
重量

/
中心孔径

/
螺纹类型

/
产品描述

波长520带通
中心波长525nm
发射波段525±16nm
平均透射率>85%（506-51234nm）
通光孔径≥22mm
AOI：0°±5°
型号： TRG-RB-S36

规格：二向色镜【500长通】

工程图：点击下载

对比：

单价：￥453

发货日期：缺货勿拍

购物车：

TRG-RB-S36 二向色镜【500长通】

规格

/
材质

/
重量

/
中心孔径

/
螺纹类型

/
产品描述

波长500长通
中心波长525nm
发射波段525±16nm
平均反射率>90%（350-488nm）
平均透射率>90%（500-720nm）
通光孔径≥80%的表面积
AOI：45°±1.5°
表面平整度：入/2 两侧
表面质量80-60
平行度≤4弧分
规格36*25*1.2mm（公差：±0.1mm）
