广州基座光学科技有限公司_CXYZ2-M系列笼式XYZ平移安装架

参数规格技术说明组装应用举例工程图下载 3D模型下载

产品说明

• 兼容60mm笼式系统；

• X轴和Y轴的行程为±3 mm，非旋转Z轴行程±2mm；

• 带SM1(1.035”-40)螺纹，兼容我们SM1透镜套管系列产品；

CXYZ2-M系列平移安装座具有X、Y和Z轴的平移行程，XY行程允许系统中的物体垂直±3mm的光轴运动。而Z轴行程±2mm，能补偿比如光纤对准或透镜安装等应用中的聚焦误差。

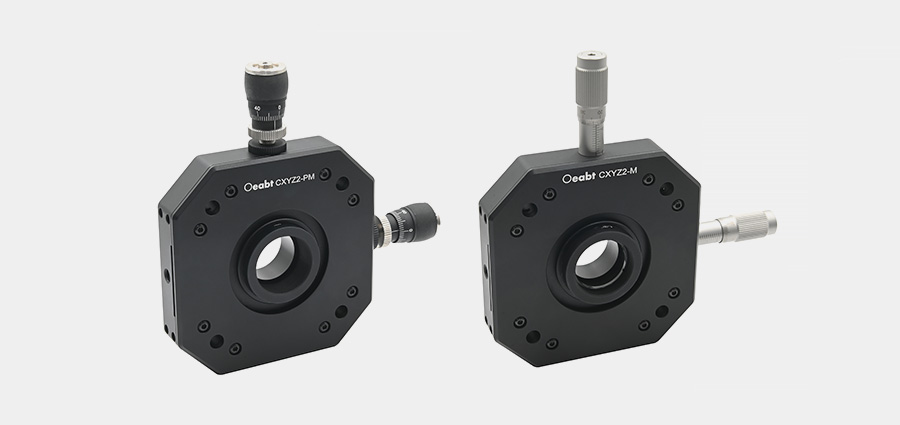

型号	CXYZ2-M	CXYZ2-PM
规格	94.094.032.6mm（不含调节器）
XY调节器	SM13千分尺	PSM8A差分调节器
分度精度	驱动螺距0.5mm,刻度10μm,游标1μm	粗调一圈0.35mm; 精调一圈100μm,2μm/分度
行程范围	XY轴行程为±3mm, Z轴行程±2mm
中心孔径	SM1（1.035”-40）内螺纹
螺纹类型	2处M6螺孔
通孔间距	Ø6mm通孔，间距60*60mm
重量	425.3g	425.3g
材质	7075铝合金

示意图

通用参数

☑光学知识点

- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号, 但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS，美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小，螺距一样为每英寸40牙。具体尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2则表示1和2英寸】

系列	类型	螺纹(in)	公称直径(mm)	小径(mm)	中径(mm)	大径(mm)
SM05	内	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	内	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05	26.19±0.06
SM2	内	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

☑产品描述

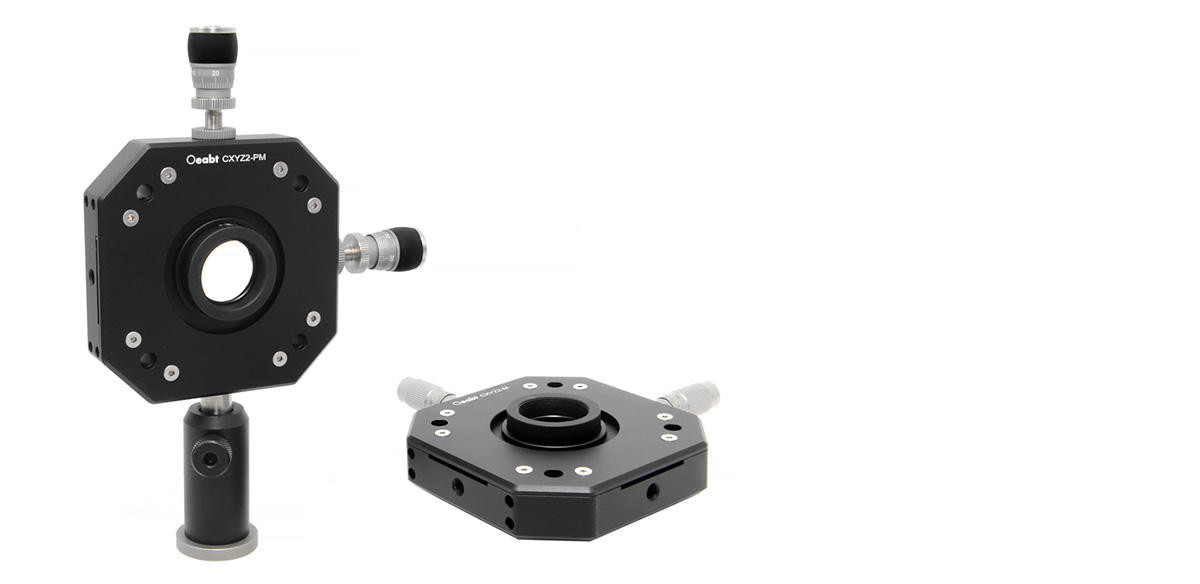

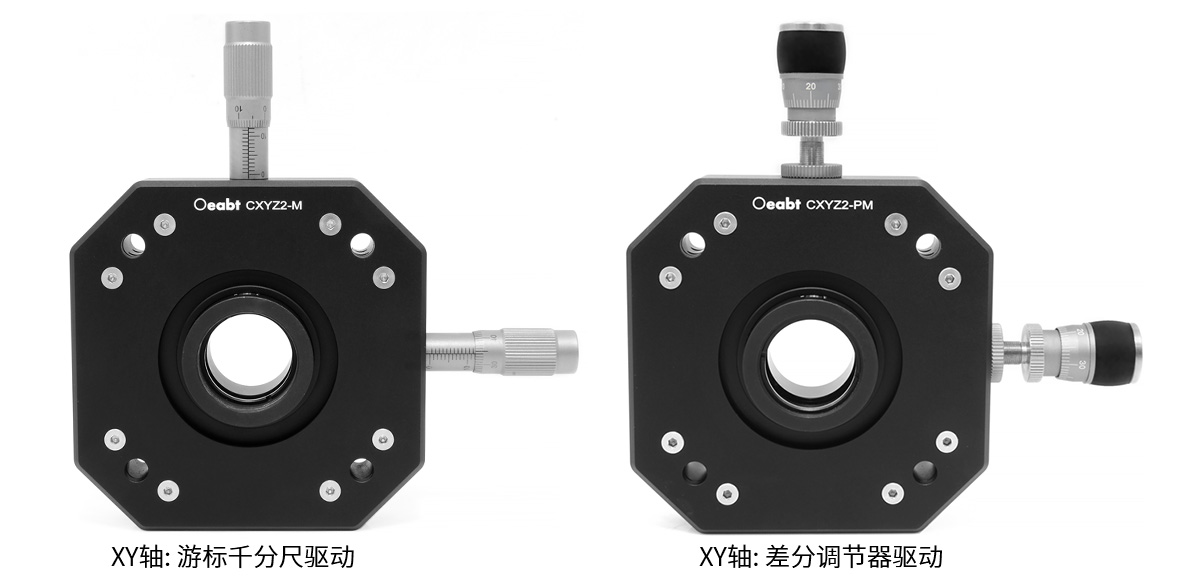

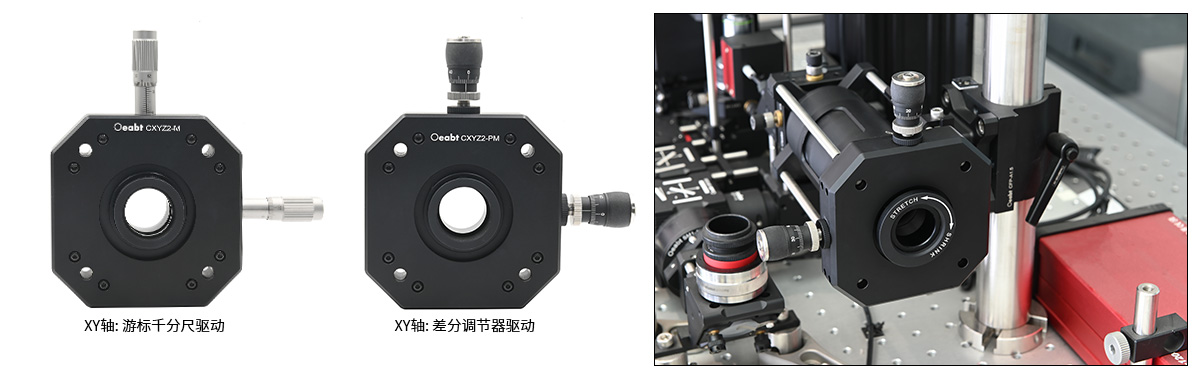

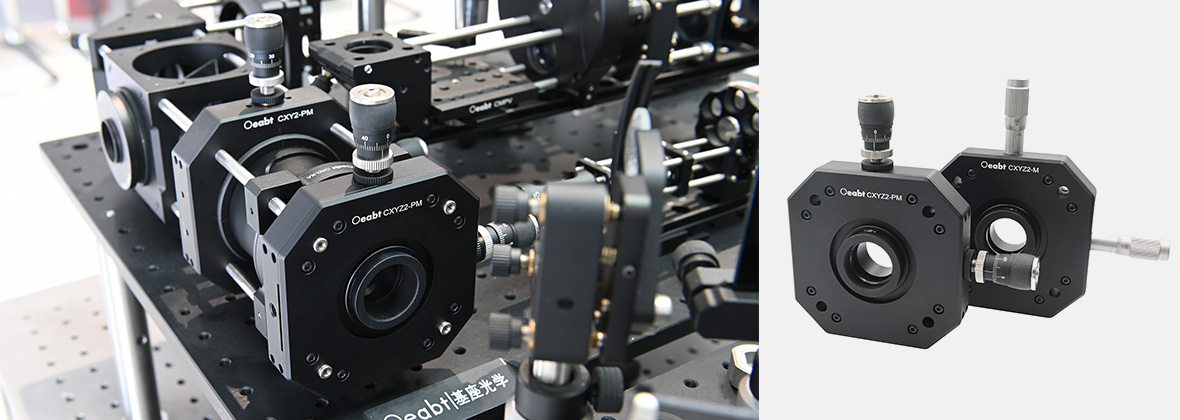

（1）CXYZ2-M系列平移安装座具有X、Y和Z轴的平移行程，XY行程允许系统中的物体垂直±3mm的光轴运动。具有两种驱动方式：千分尺、差分驱动。而Z轴行程±2mm，能补偿比如光纤对准或透镜安装等应用中的聚焦误差。

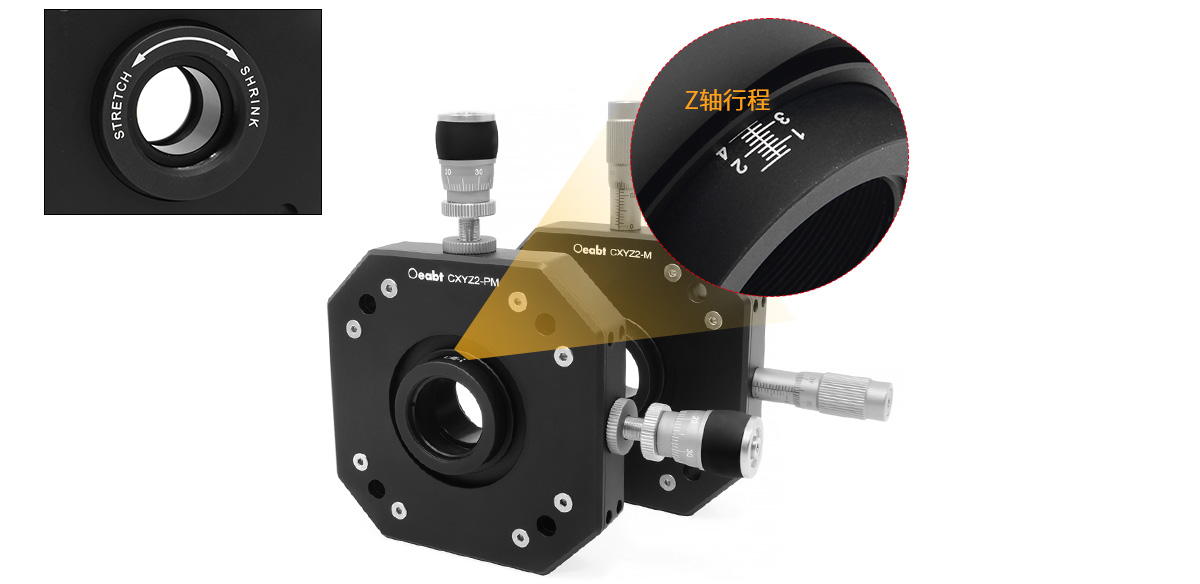

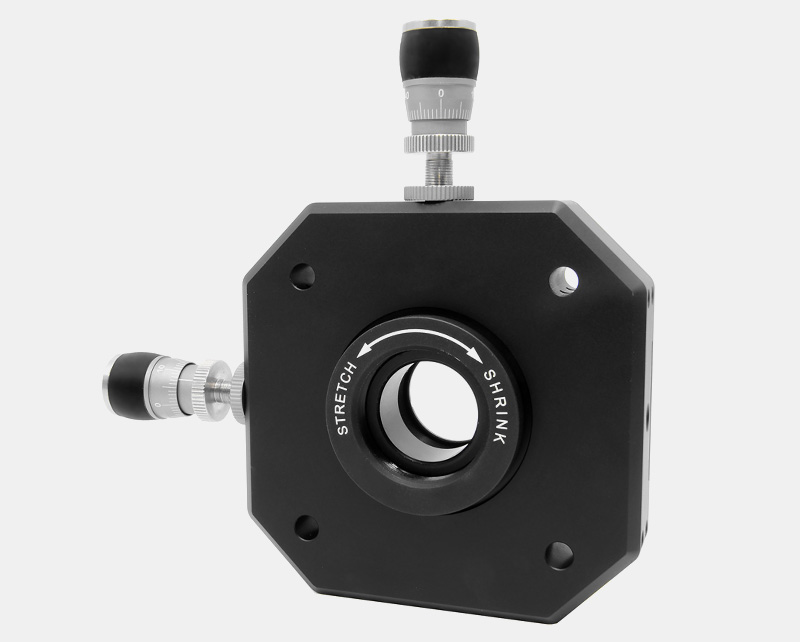

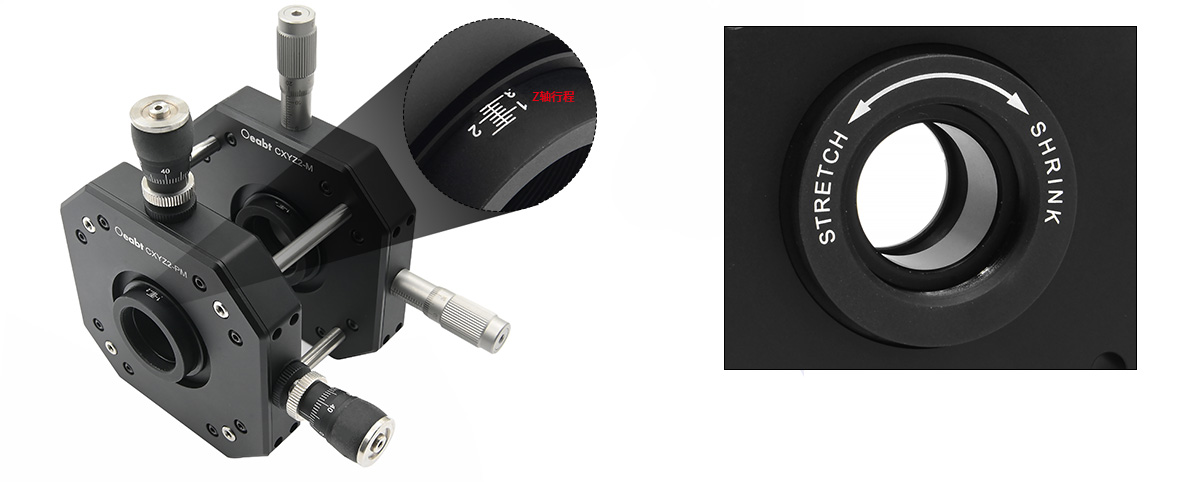

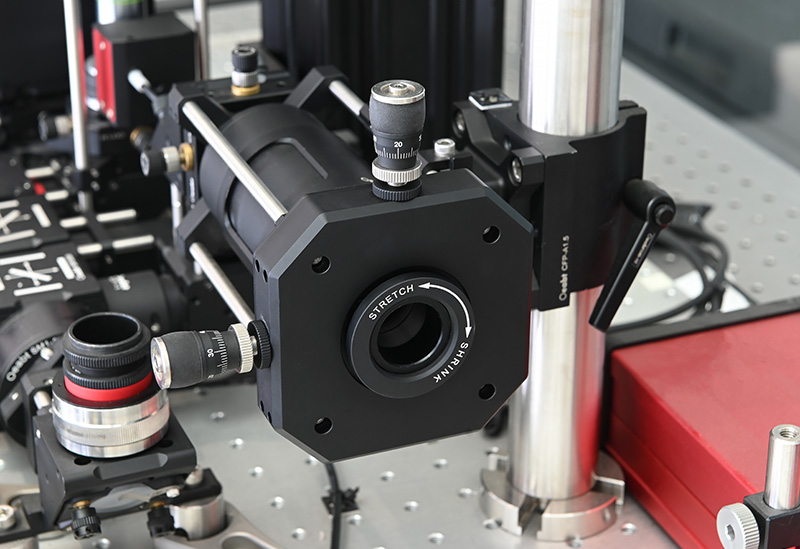

（2）旋转安装座背部的调节转盘能够沿着Z轴平移，转盘激光刻有“伸缩”的指示箭头，指示用来向前和向后平移安装座的转动方向。安装座伸缩套管部分也有激光刻制的0.5mm间隔的标记，指示Z轴平移位置。

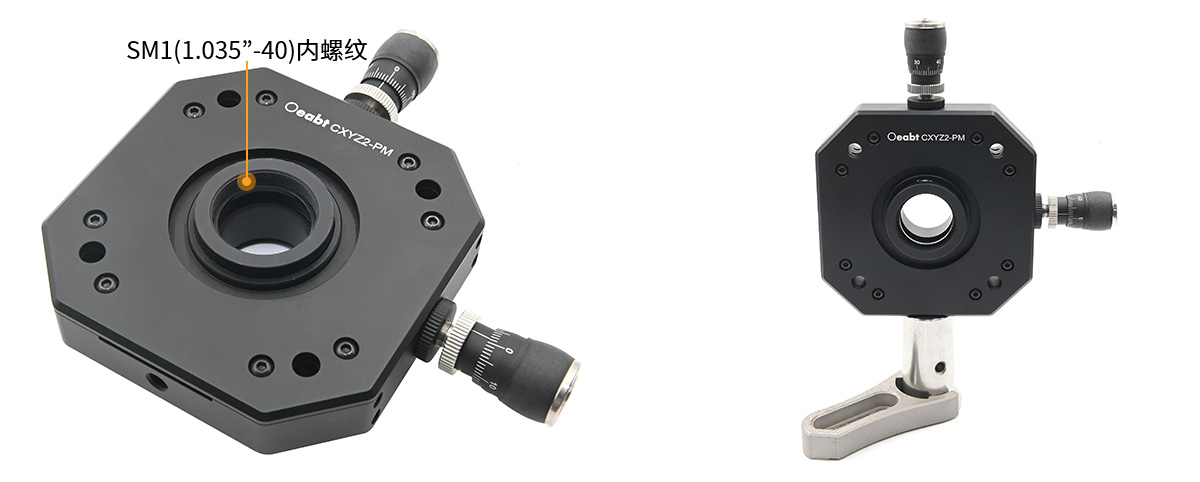

（3）安装座支撑架带SM1(1.035'-40)螺纹，附带1个CSK3卡环，能安装最厚为10.5mm的Ø1英寸光学元件。

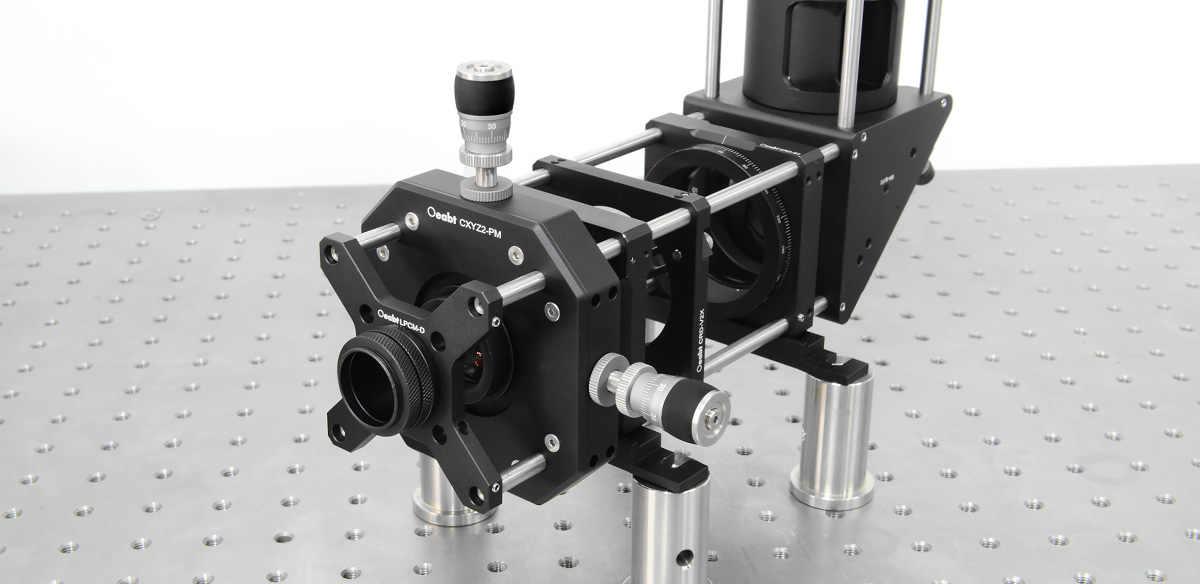

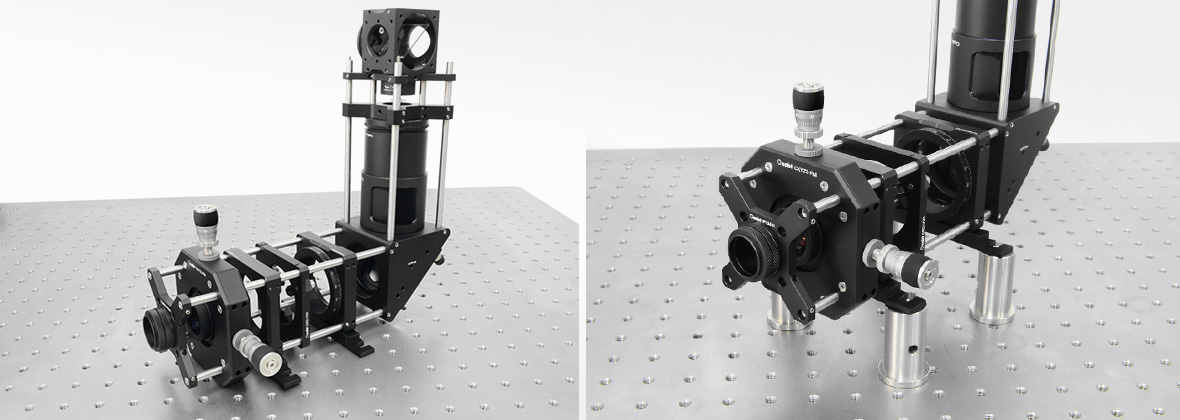

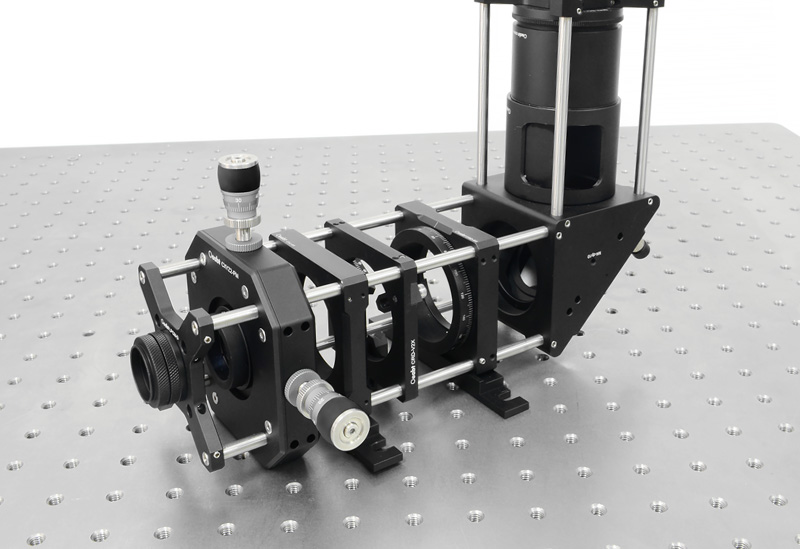

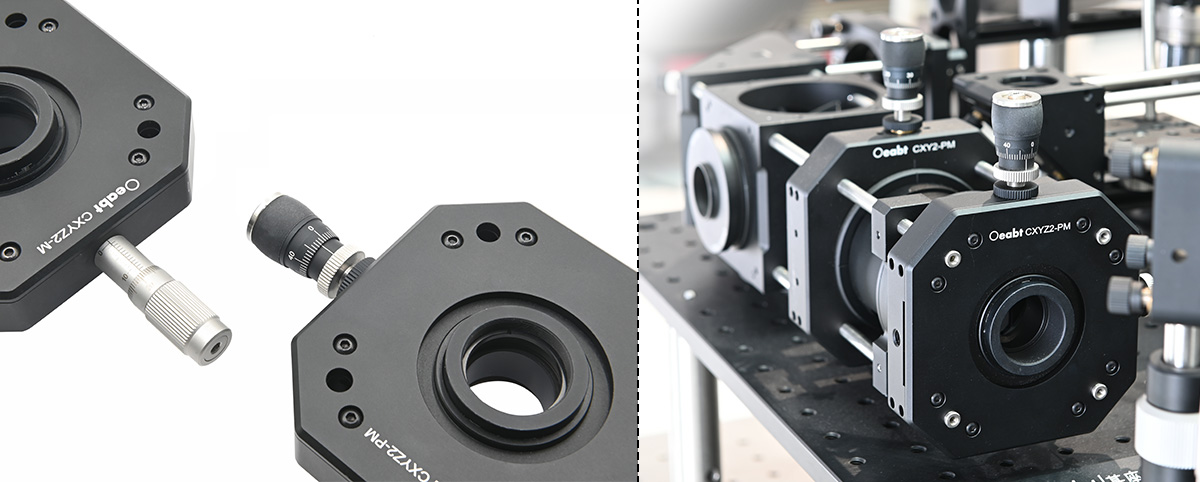

（4）安装座的四个通孔可与我们的Ø6mm支杆一起用，使之兼容我们的60mm笼式系统。笼杆安装孔侧边有紧定螺丝，使用1.6mm六角扳手锁定固定位置。

（5）XY调节器相对的侧面有2处M6螺纹孔，便于安装接杆应用。

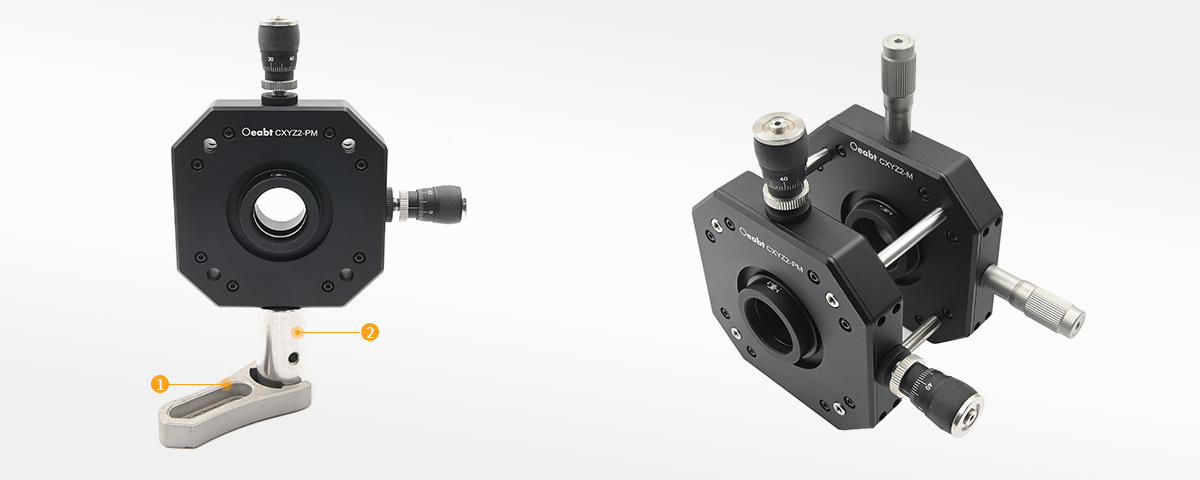

➊ PCM-S系列 Ø6mm笼式支杆点击购买 >

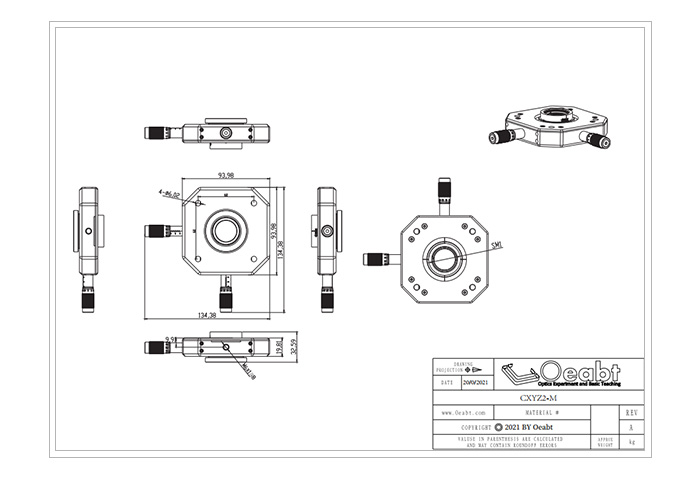

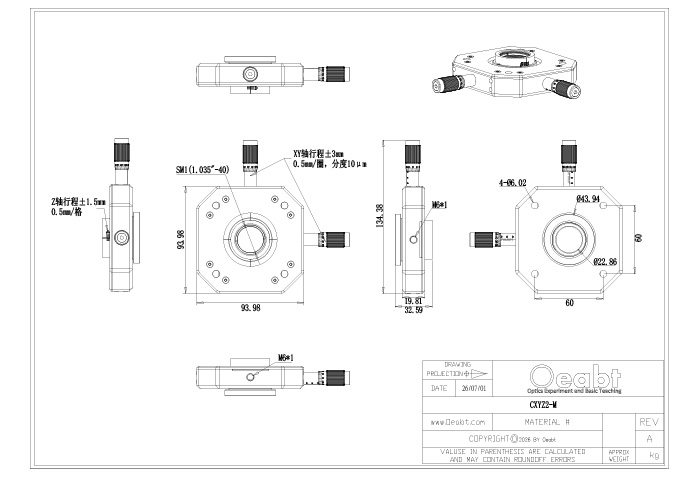

CXYZ2-M 工程图

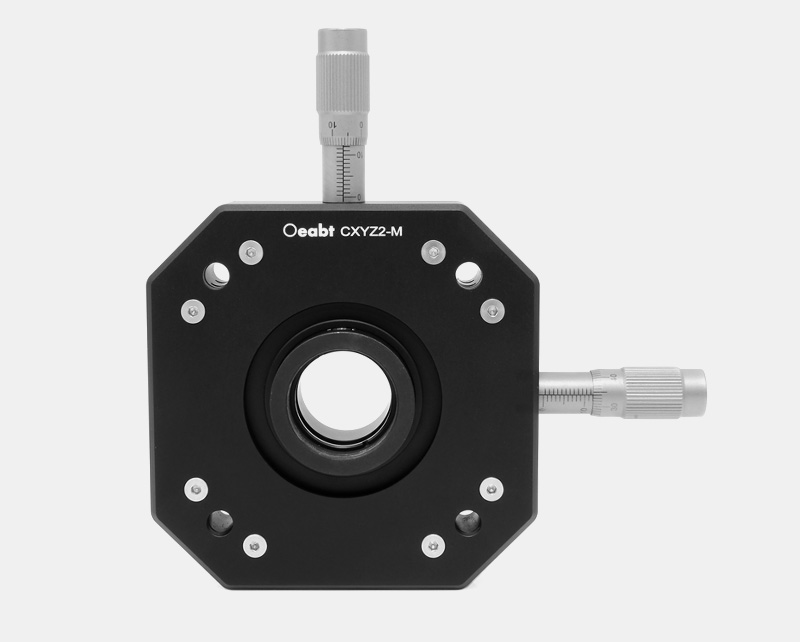

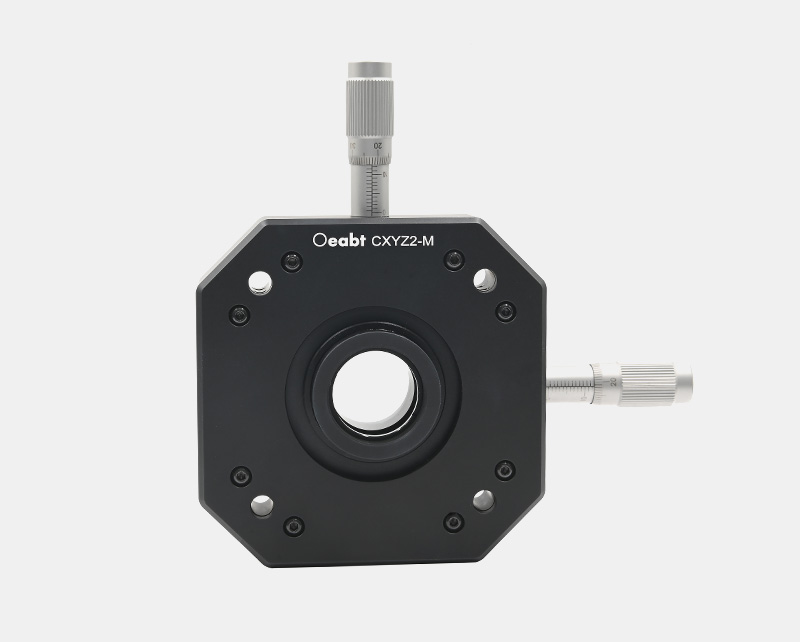

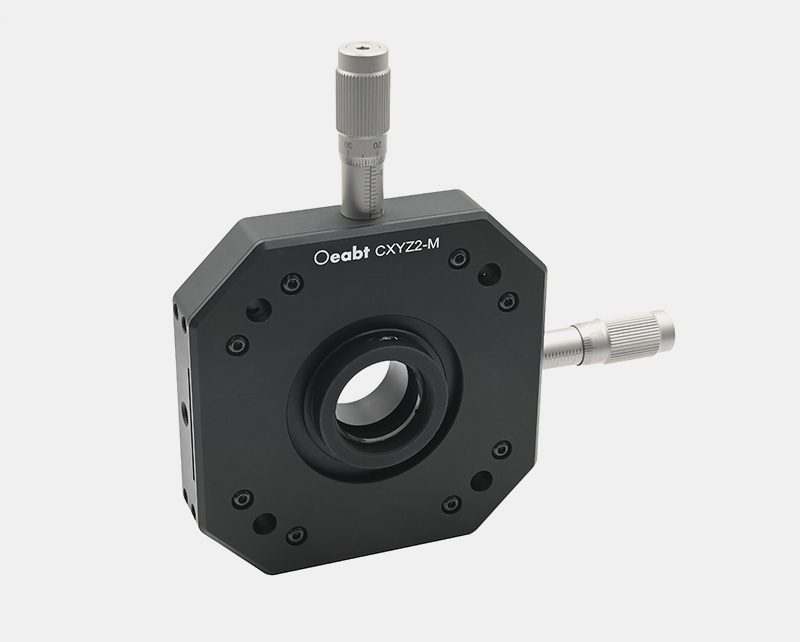

CXYZ2-M 笼式XYZ平移安装架

• 兼容60mm笼式系统；

• X轴和Y轴的行程为±3 mm，非旋转Z轴行程±2mm；

• XY调节器：SM13千分尺，驱动螺距0.5mm，刻度10μm，游标1μm；

• 能安装Ø1英寸最厚为10.5mm的光学元件；

• 带SM1(1.035”-40)螺纹，兼容我们SM1透镜套管系列产品；

CXYZ2-M 平移安装座具有X、Y和Z轴的平移行程。XY行程允许系统中的物体垂直±3mm的光轴运动，使用千分尺驱动方式，分度精度为驱动螺距0.5mm，刻度10μm，游标1μm。而Z轴行程±2mm，能补偿比如光纤对准或透镜安装等应用中的聚焦误差。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： CXYZ2-M

规格：千分尺调节

工程图：点击下载

对比：

单价：￥1290

发货日期：当天

购物车：

CXYZ2-M 笼式XYZ平移安装架

规格

94.0*94.0*32.6mm(不含调节器)
材质

7075铝合金
重量

425.3g
中心孔径

SM1(1.035”-40)内螺纹
螺纹类型

2处M6螺孔
产品描述

XY调节器：SM13千分尺；
分度精度：驱动螺距0.5mm,刻度10μm,游标1μm;
行程范围：XY轴行程为±3mm,Z轴行程±2mm；
通孔间距:Ø6mm通孔,间距60*60mm；

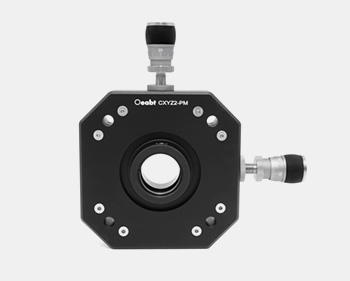

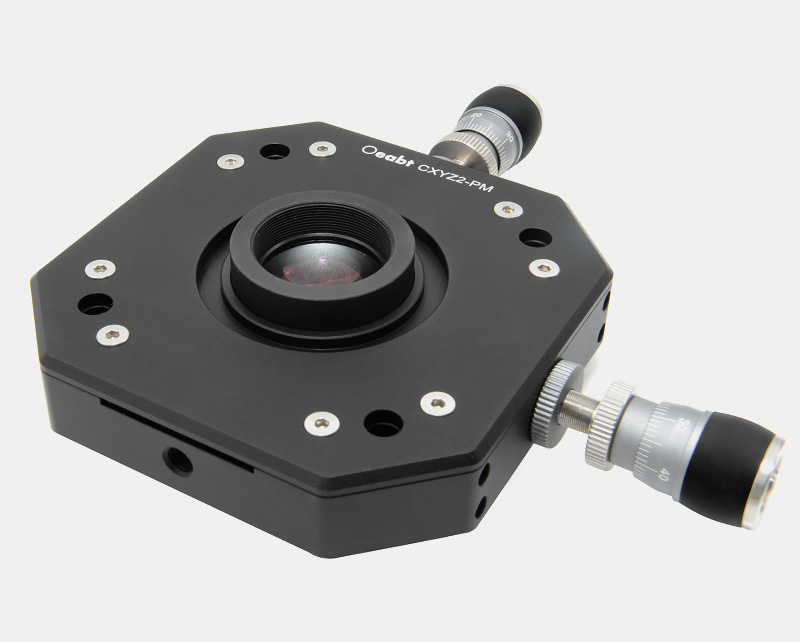

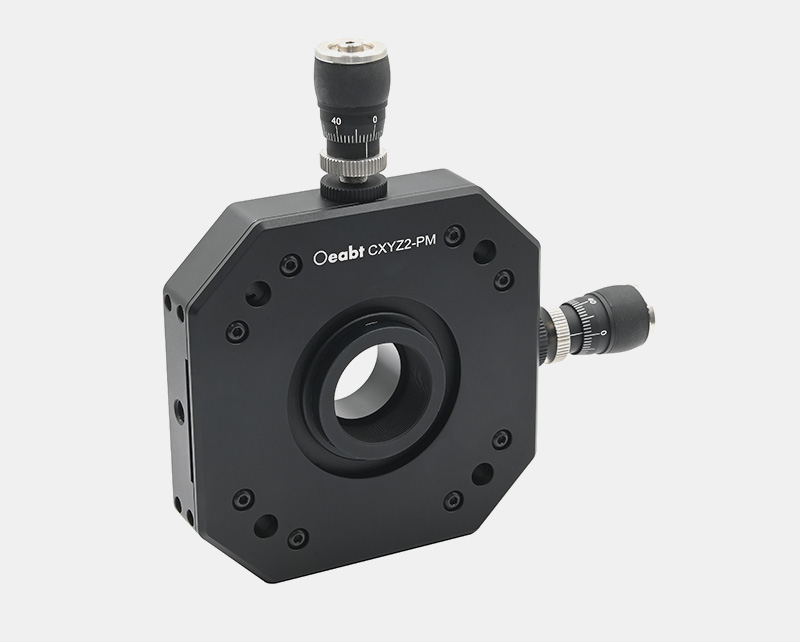

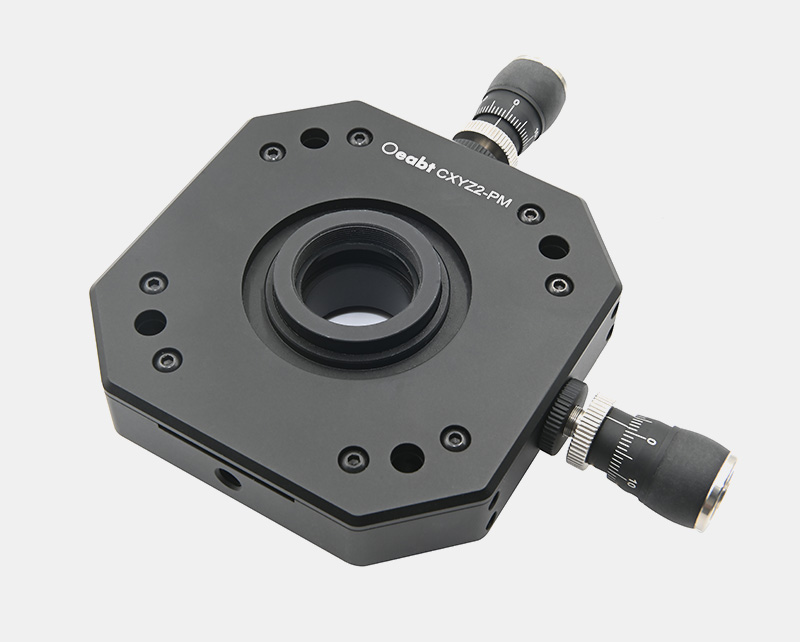

CXYZ2-PM 笼式XYZ平移安装架

• 兼容60mm笼式系统；

• X轴和Y轴的行程为±3 mm，非旋转Z轴行程±2mm；

• XY调节器：PSM8A差分调节器，粗调一圈0.35mm；精调一圈100μm，2μm/分度；

• 能安装Ø1英寸最厚为10.5mm的光学元件；

• 带SM1(1.035”-40)螺纹，兼容我们SM1透镜套管系列产品；

CXYZ2-PM 平移安装座具有X、Y和Z轴的平移行程。XY行程允许系统中的物体垂直±3mm的光轴运动，使用差分调节器驱动方式，分度精度为粗调一圈0.35mm；精调一圈100μm，2μm/分度。而Z轴行程±2mm，能补偿比如光纤对准或透镜安装等应用中的聚焦误差。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： CXYZ2-PM

规格：差分调节器调节

工程图：点击下载

对比：

单价：￥1389

发货日期：当天

购物车：

CXYZ2-PM 笼式XYZ平移安装架

规格

94.0*94.0*32.6mm(不含调节器)
材质

7075铝合金
重量

425.3g
中心孔径

SM1(1.035”-40)内螺纹
螺纹类型

2处M6螺孔
产品描述

XY调节器：PSM8A差分调节器；
分度精度：粗调一圈0.35mm; 精调一圈100μm,2μm/分度;
行程范围：XY轴行程为±3mm,Z轴行程±2mm；
通孔间距:Ø6mm通孔,间距60*60mm；
