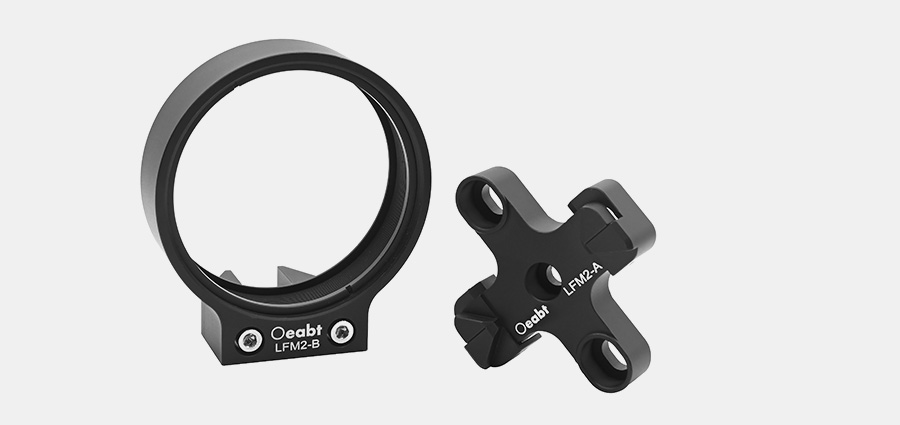

产品说明

• 专门设计用于在60mm笼式立方体内安装矩形、正方形或圆形光学元件；

• 需搭配BL60-A平台和BL60-C倾斜平台使用；

• 兼容60mm笼式系统；

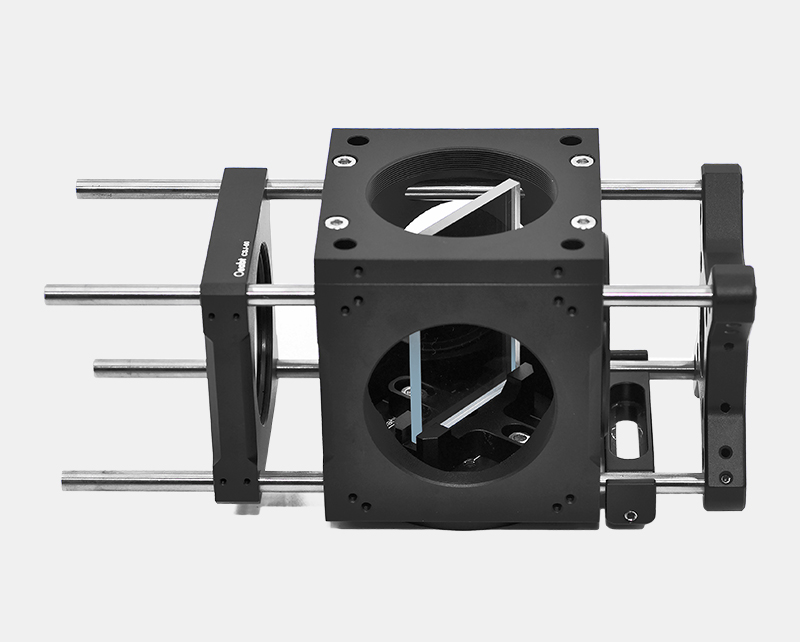

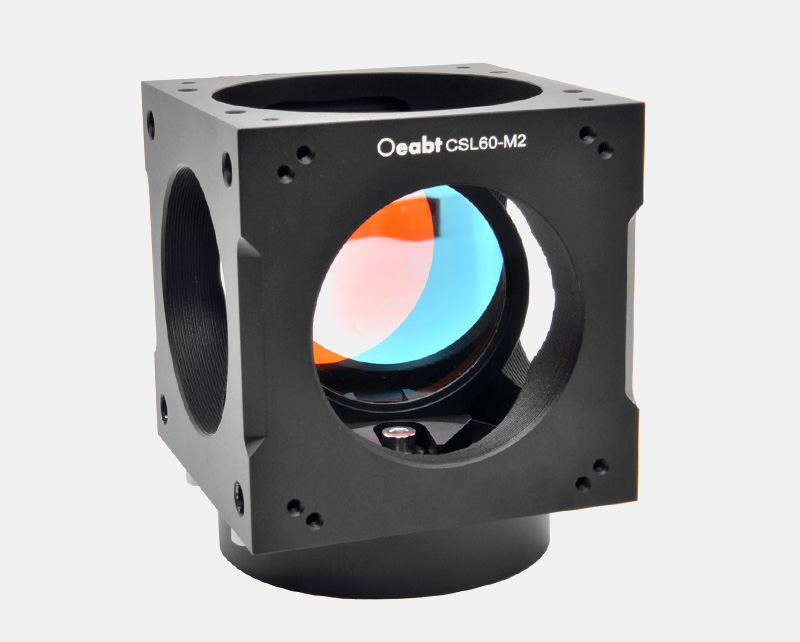

LFM系列专门设计用于在60mm笼式立方体内安装矩形、正方形或圆形光学元件。与BL60-A或BL60-C安装平台共用时，安装架可使二向色镜滤光片，滤光片，分束器或中性密度滤光片置于对应入射光的任何角度。

型号	LFM2-A	LFM2-B
规格	50549mm	62.755.933.7mm
沉头孔	M4	M4
重量	26.5g	35.2g
材质	7075铝合金

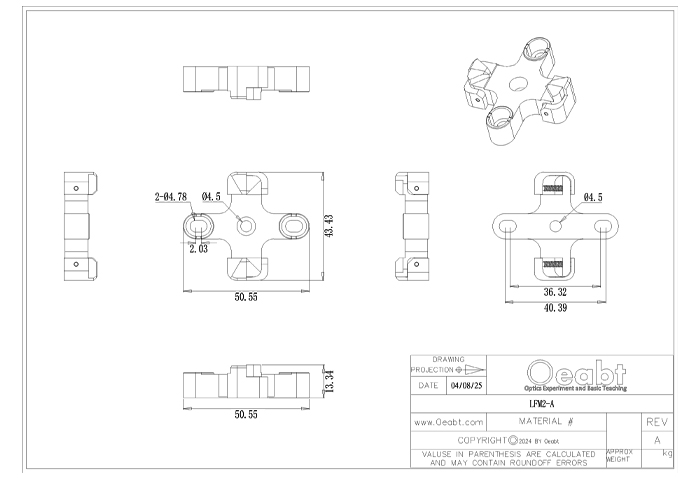

示意图

通用参数

（1）LFM系列滤光片架专门设计用于在60mm笼式立方体内安装矩形、正方形或圆形光学元件。与BL60-A或BL60-C安装平台共用时，安装架可使二向色镜滤光片，滤光片，分束器或中性密度滤光片置于对应入射光的任何角度。该光学器件和滤光片调整架应该在安装到安装平台之前插入笼式立方体。

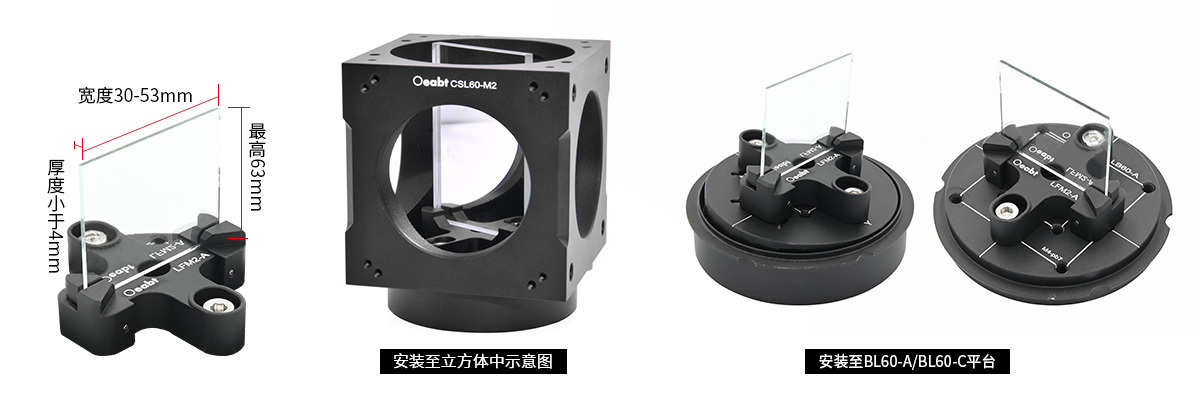

（2）LFM-2A可夹持高至58mm和长达42-60mm的矩形或正方形滤光片，利用扳手拧紧滤光片架侧面的紧定螺丝可稳固镜片位置。需搭配BL60-A构定平台或BL60-C倾斜平台才可以搭载至60mm笼式立方内使用。

（3）LFM2-B带SM2（2.035”-40）内螺纹，利用附带的CSK4卡环可安装厚度最大为13mm的Ø2英寸光学元件。该安装座用于60mm笼式立方体中时，它可将光学元件定位在笼式立方的中心。这种特性对反射镜安装在笼式立方中时尤其重要。需搭配BL60-A构定平台或BL60-C倾斜平台才可以搭载至60mm笼式立方内使用。

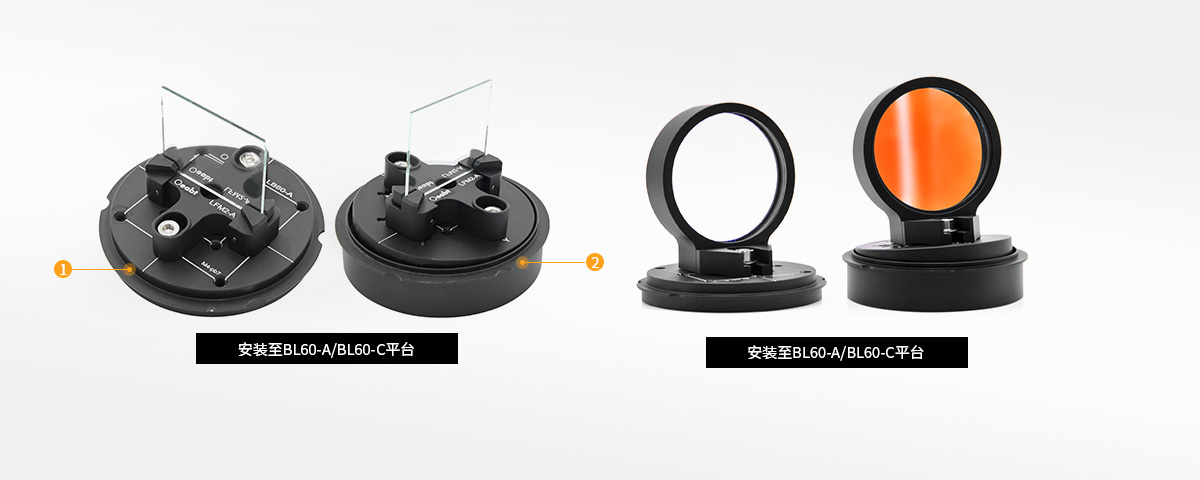

❶ LB60-A 笼式立方体旋转平台点击购买 >

❷ LB60-C 笼式立方体倾斜平台点击购买 >

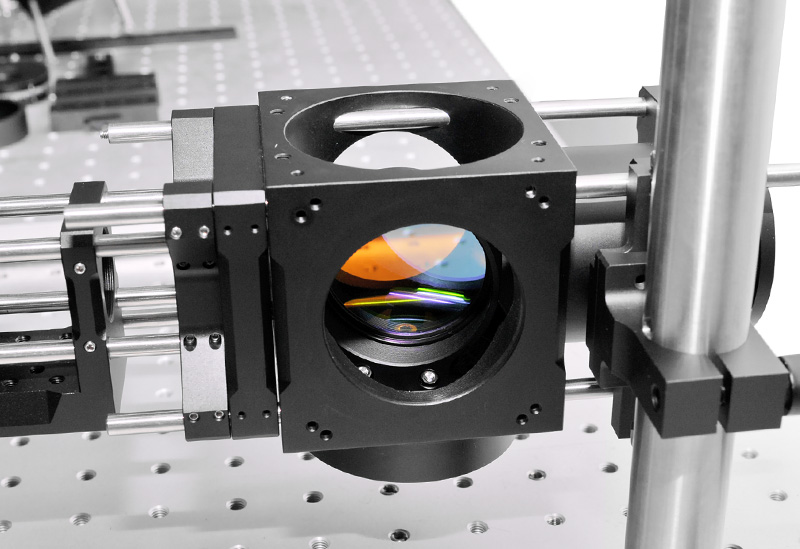

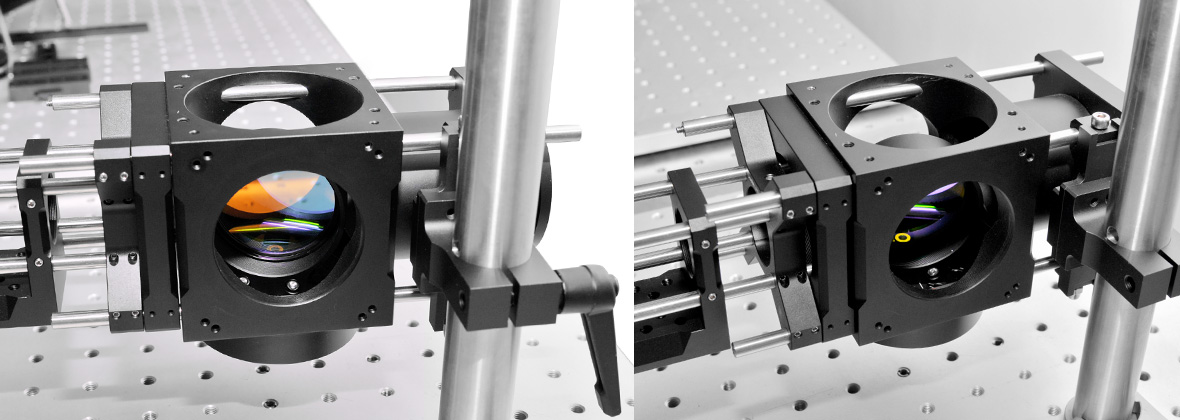

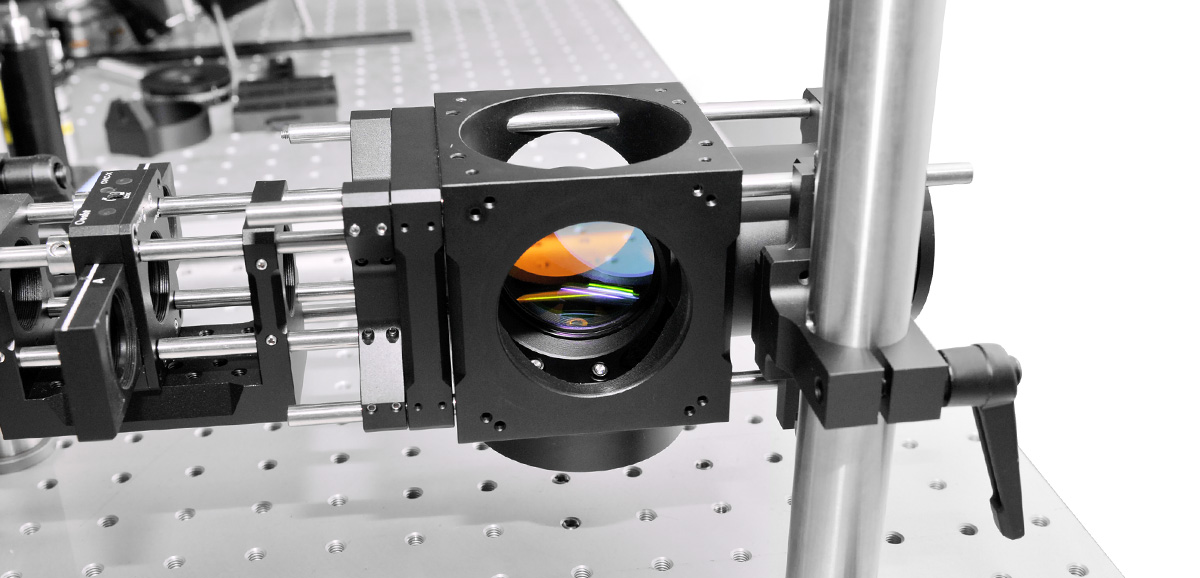

60mm笼式立方体配件，搭配笼式立方体构建笼式系统，允许用户根据预期应用的需要安装自己的光学器件。

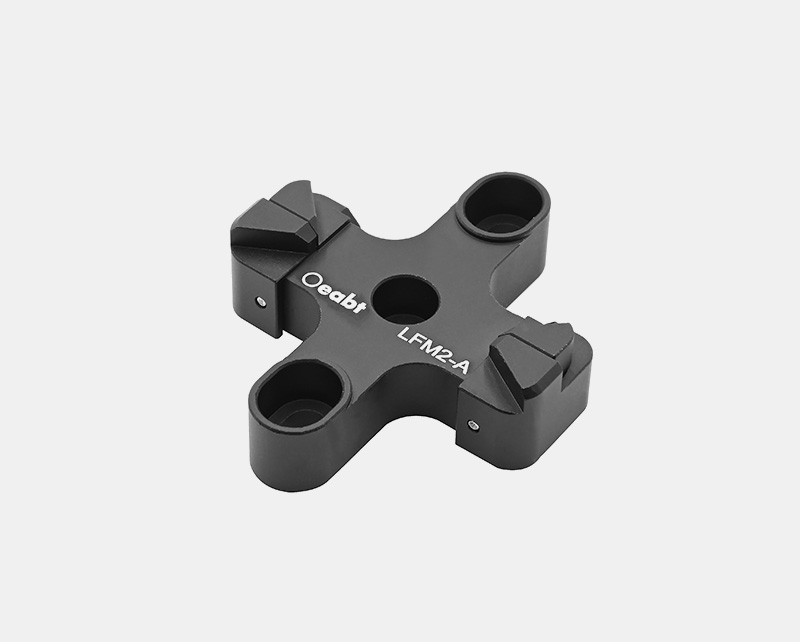

LFM2-A 矩形光元件安装架

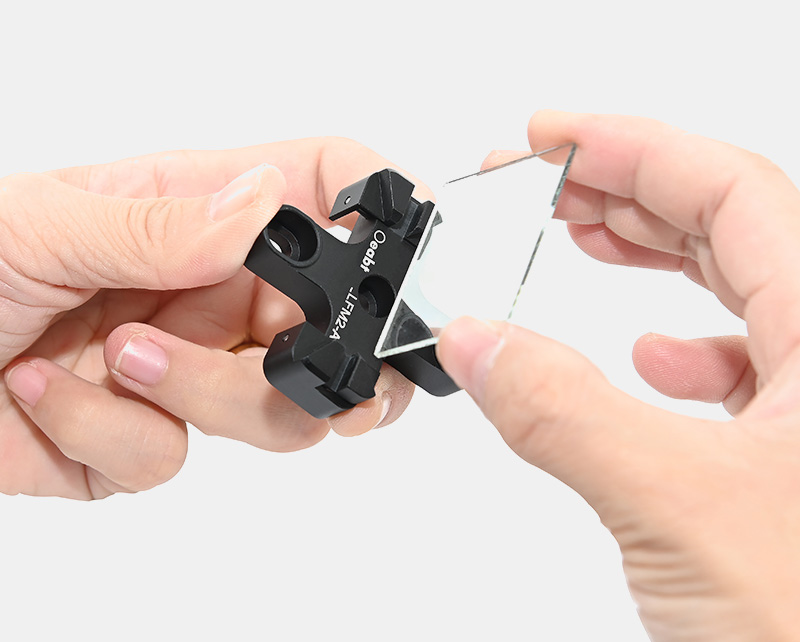

• 矩形滤光片架，可夹持厚度小于4.8mm的矩形或正方形镜片；

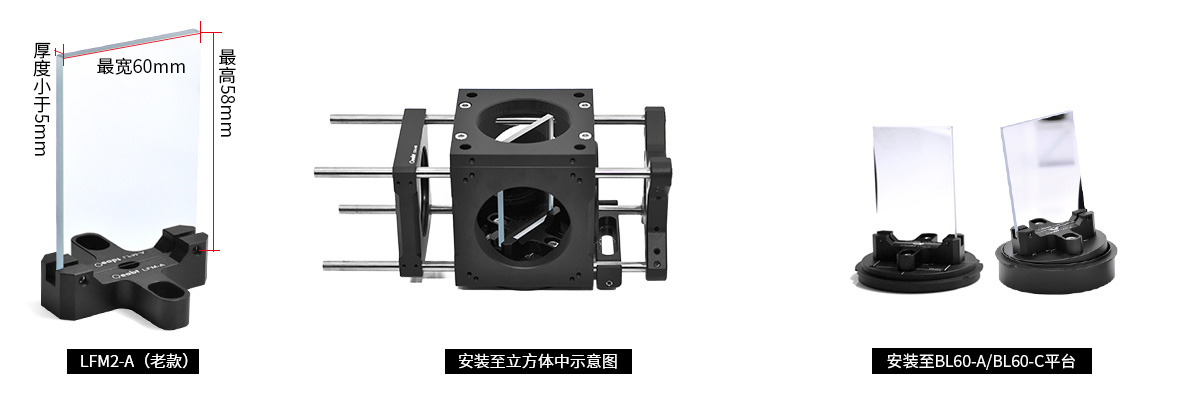

• 可夹持高至58mm和长达42-60mm的矩形或正方形滤光片；

• 两个紧定机构稳固光学元件的位置；

• 兼容BL60-A平台和BL60-C倾斜平台；

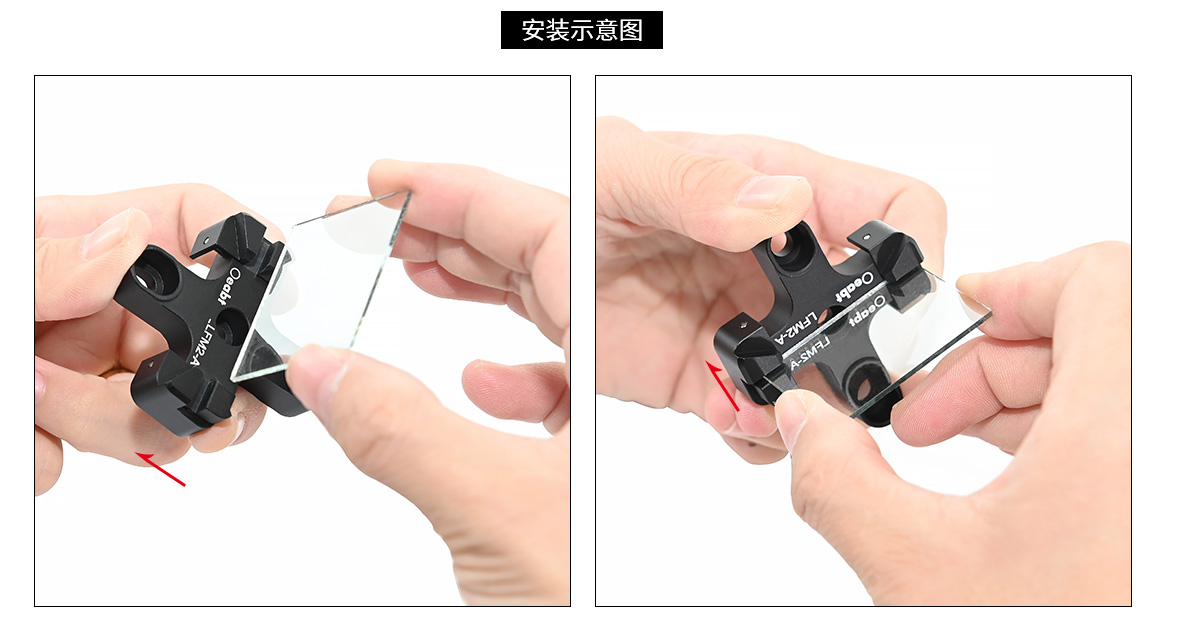

LFM2-A可夹持高至58mm和长达42-60mm的矩形或正方形滤光片，利用扳手拧紧滤光片架侧面的紧定螺丝可稳固镜片位置。需搭配BL60-A构定平台或BL60-C倾斜平台才可以搭载至60mm笼式立方内使用。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： LFM2-A

规格： 50*54*9mm

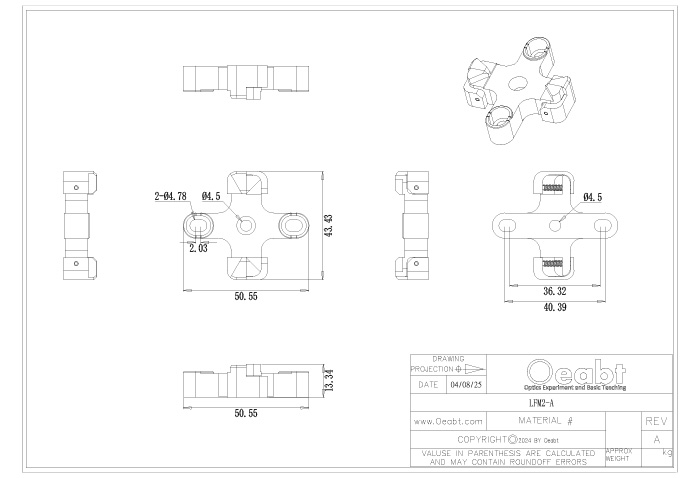

工程图：点击下载

对比：

单价：￥95

发货日期：当天

购物车：

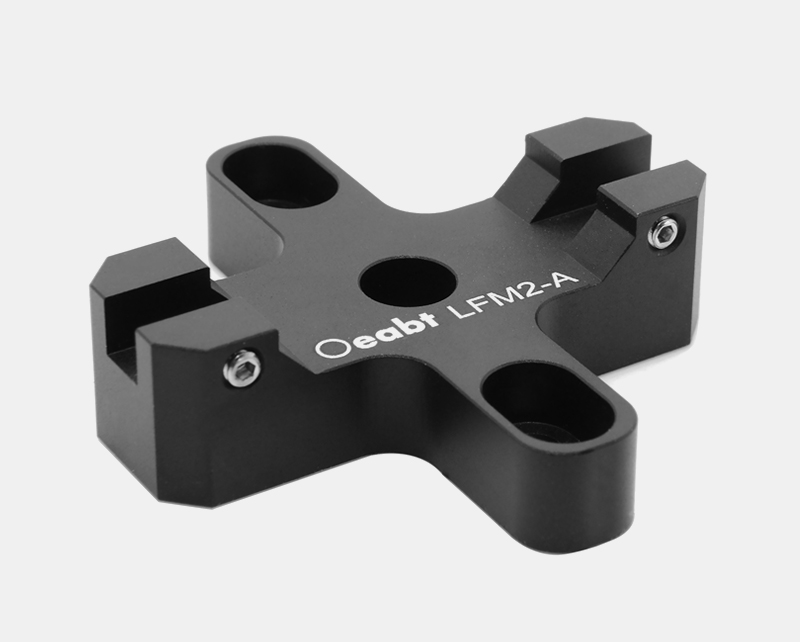

LFM2-A 矩形光元件安装架

规格

50*54*9mm
材质

7075铝合金
重量

22.7g
中心孔径

/
螺纹类型

M4沉头孔
产品描述

可夹持高至58mm和长达42-60mm的矩形或正方形滤光片

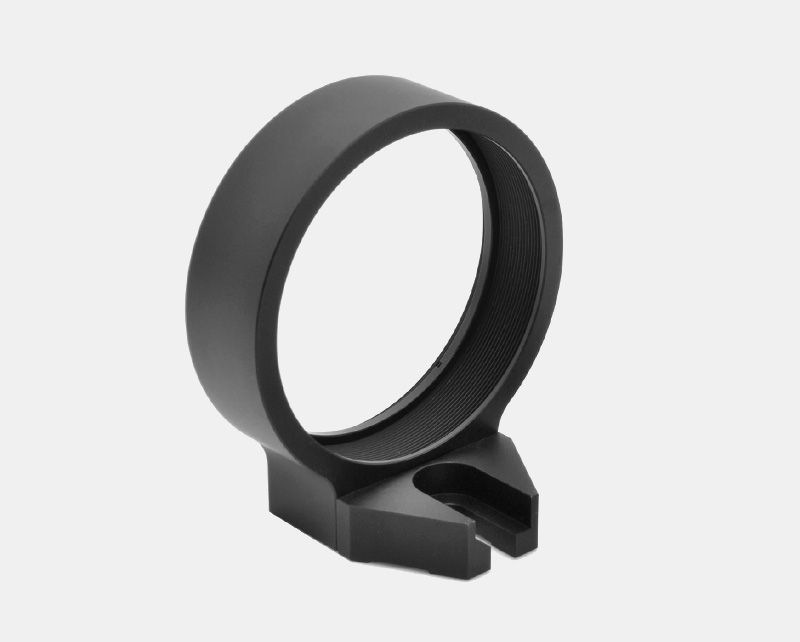

LFM2-B 圆形光元件安装座

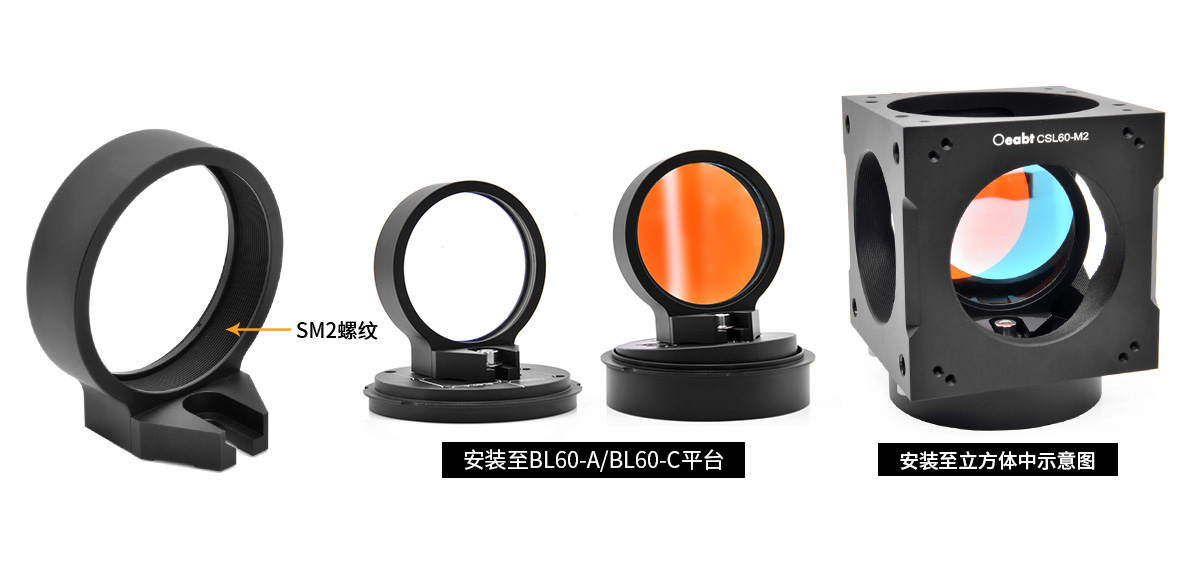

• LFM2-B圆形光元件安装座，带SM2（2.035”-40）螺纹孔；

• 可安装Ø2英寸，最大厚度为13mm的光学元件；

• 兼容BL60-A平台和BL60-C倾斜平台；

LFM2-B带SM2（2.035”-40）内螺纹，利用附带的CSK4卡环可安装厚度最大为13mm的Ø2英寸光学元件。需搭配BL60-A构定平台或BL60-C倾斜平台才可以搭载至60mm笼式立方内使用。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： LFM2-B

规格： 62.7*55.9*33.7mm

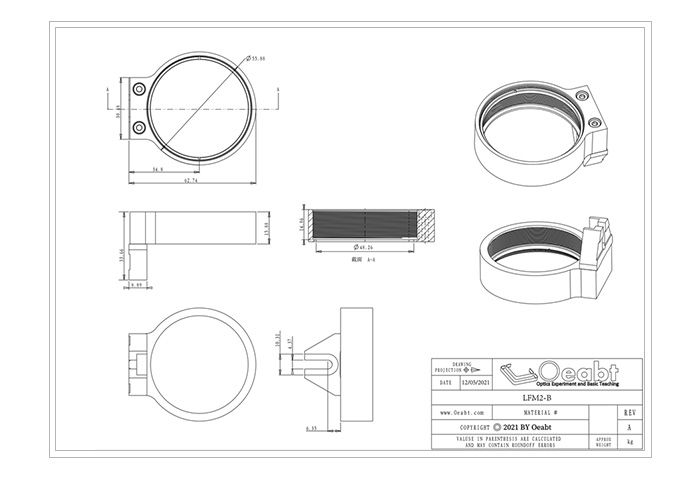

工程图：点击下载

对比：

单价：￥205

发货日期：当天

购物车：

LFM2-B 圆形光元件安装座

规格

62.7*55.9*33.7mm
材质

7075铝合金
重量

35.2g
中心孔径

螺纹类型

产品描述

可安装厚度最大为13mm的Ø2英寸光学元件
