产品说明

• 360°旋转安装台，激光刻度，分度2°；

• 两个支脚台之间±90°角位移；

• 可独立锁定的安装支脚板；

• 垂直高度23.8mm的调节范围；

• 台面多螺孔阵列，便于元件安装；

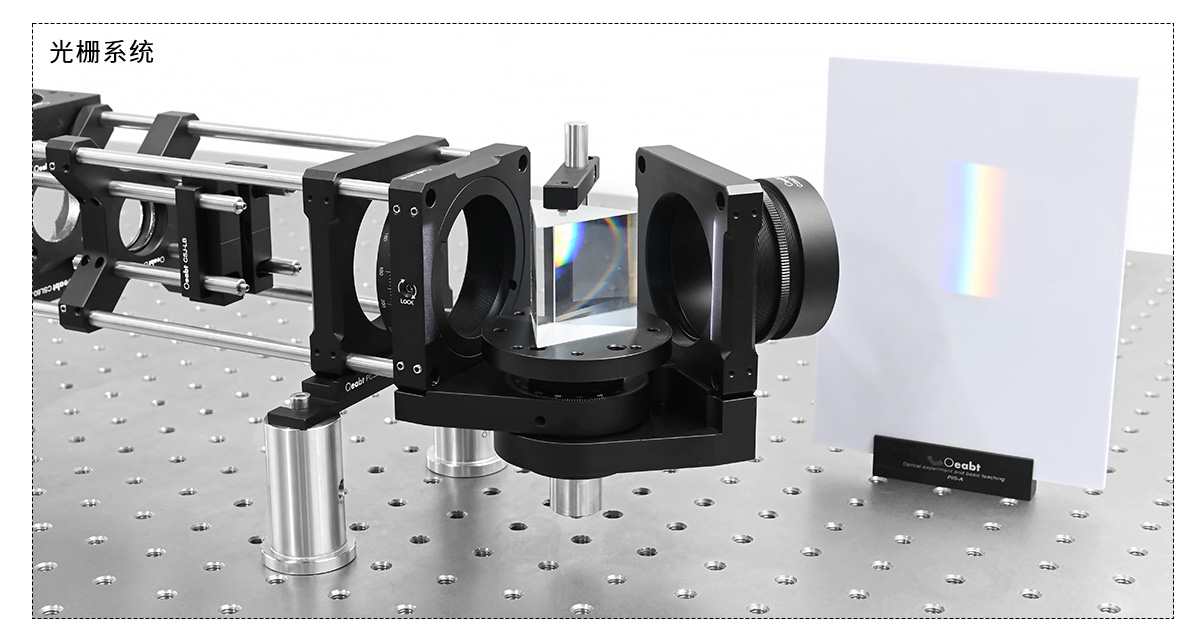

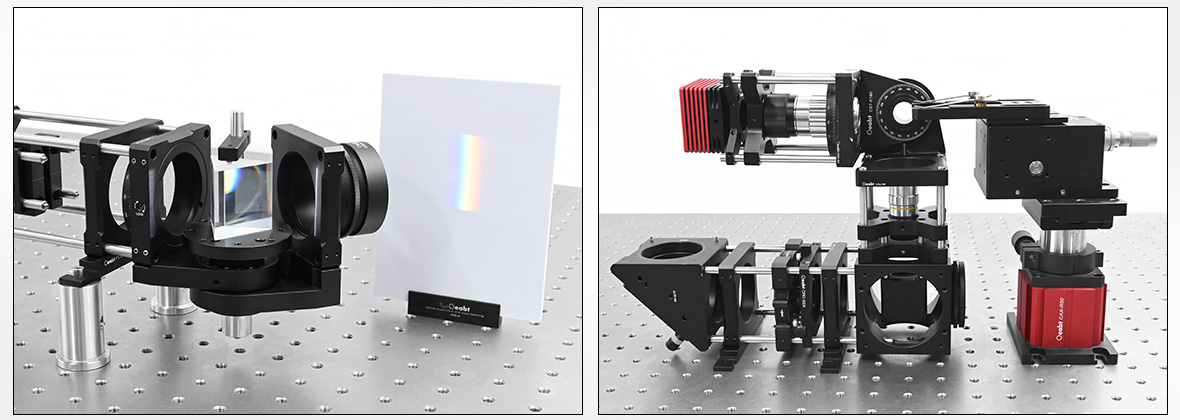

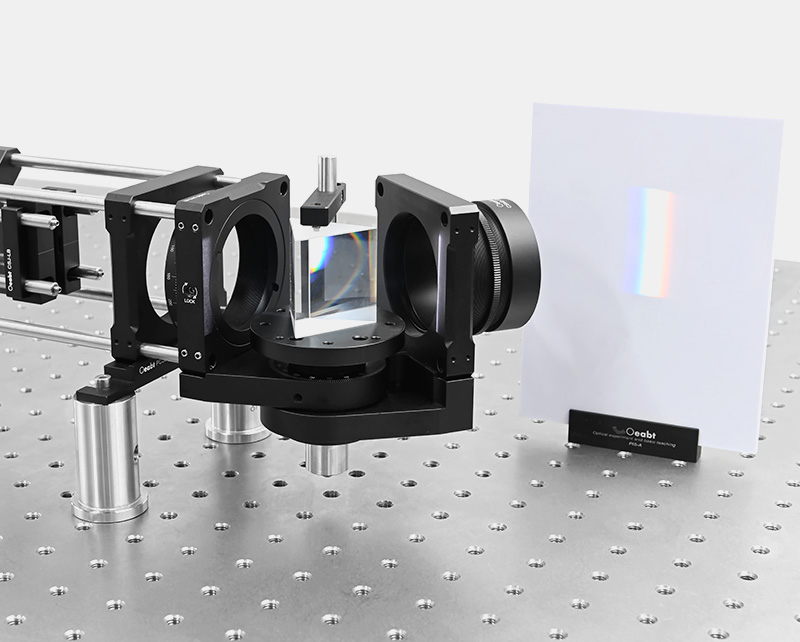

旋转安装座是搭建需要任意调整角度的光谱仪，或其它棱镜和基于光栅的系统的理想选择。两个安装支脚之间可±90°旋转位移，可搭配笼板使用集成于笼式系统内。

型号 CST-X180
规格 83.9**83.9*63.6mm
调节范围
 安装板：360°旋转
支脚台：互为±90°角旋转（可锁定）
接杆：23.8mm的垂直高度调节（可锁定）
螺孔类型 M4*8处，M6*4处，M4*2处（沉头孔）
材质 7075铝合金+304不锈钢
重量 462.6g

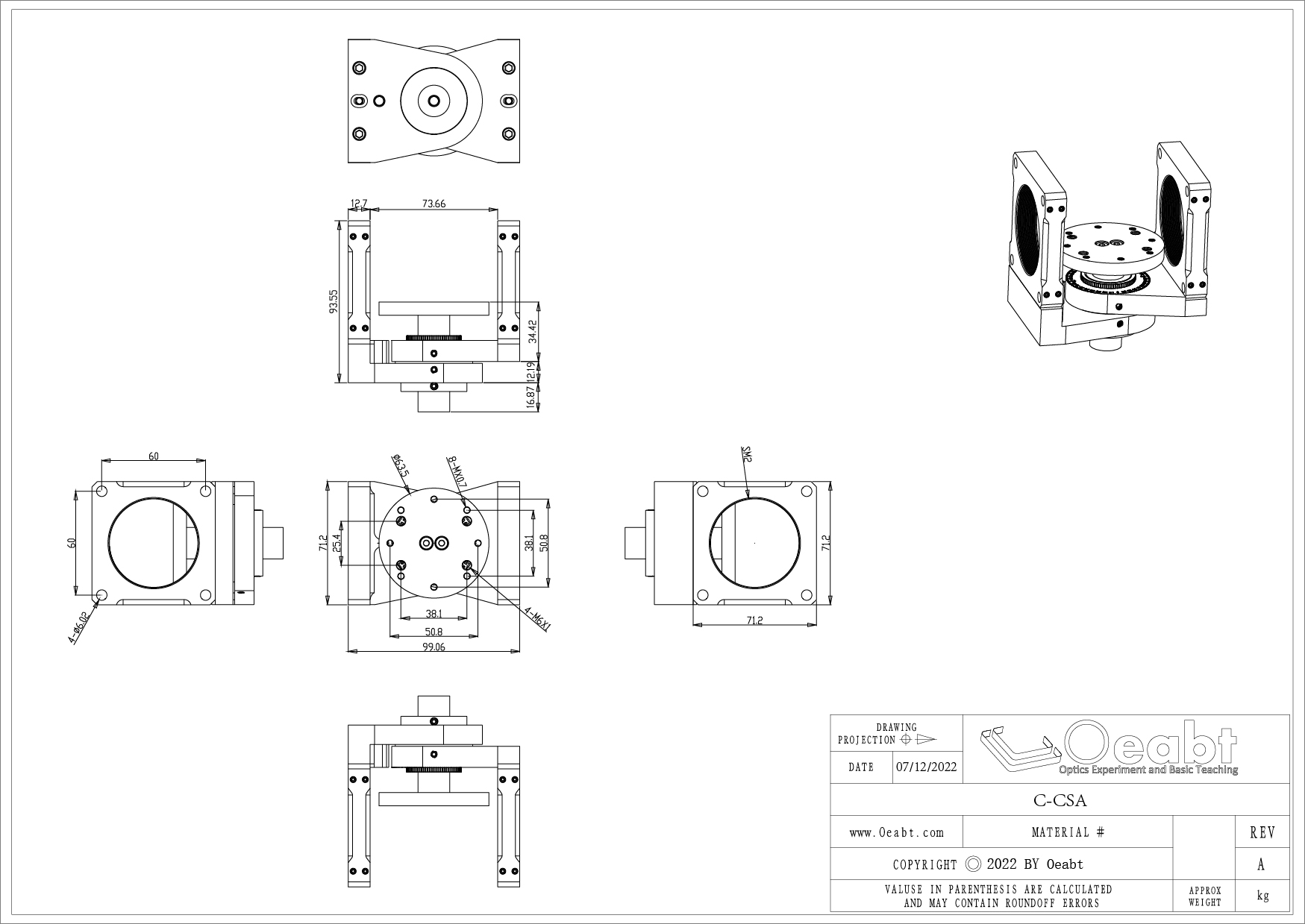

示意图
通用参数

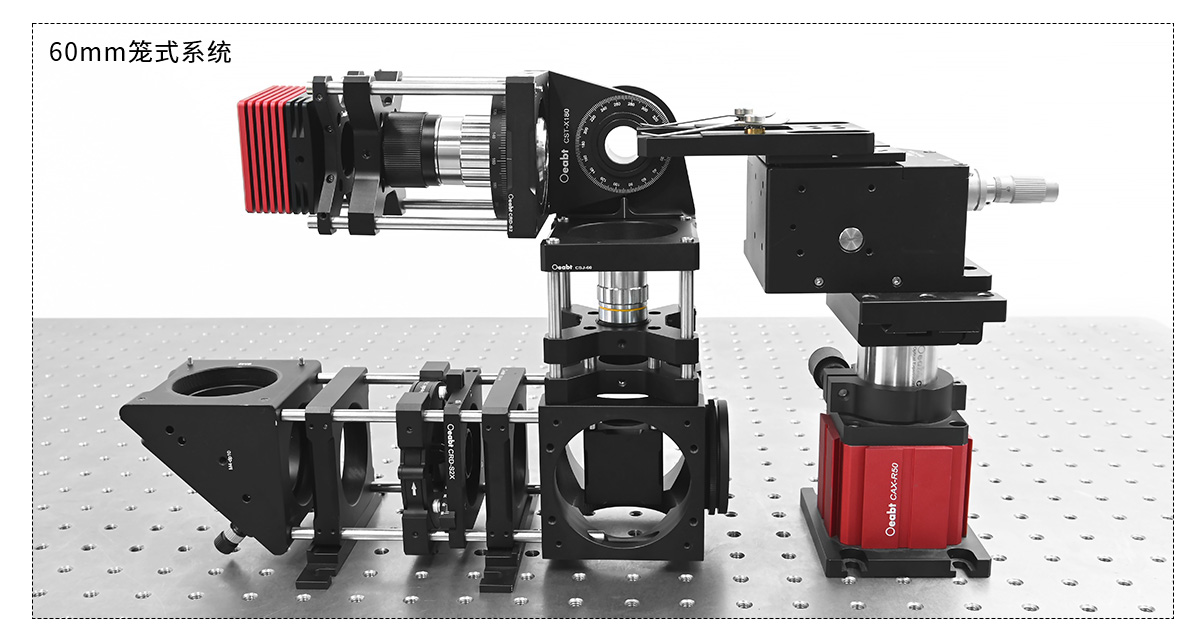

（1）旋转安装座是搭建需要任意调整角度的光谱仪，或其它棱镜和基于光栅的系统的理想选择。两个安装支脚之间可±90°旋转位移，可搭配笼板使用集成于笼式系统内。

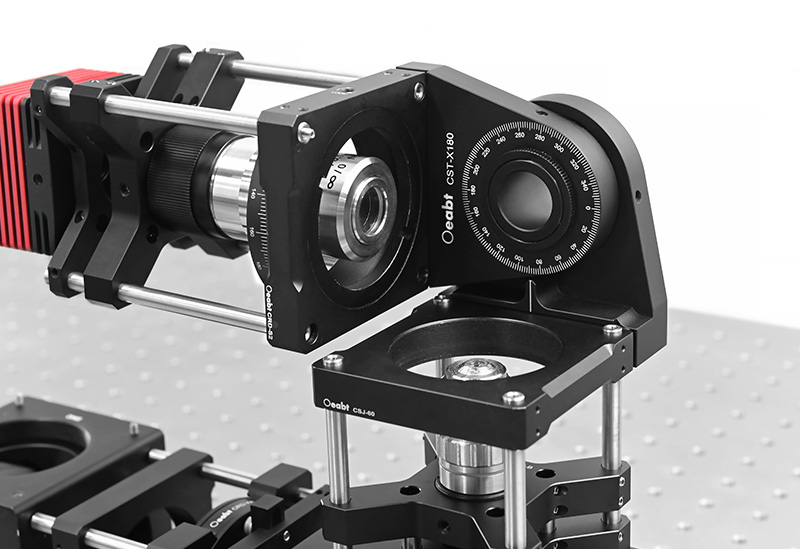

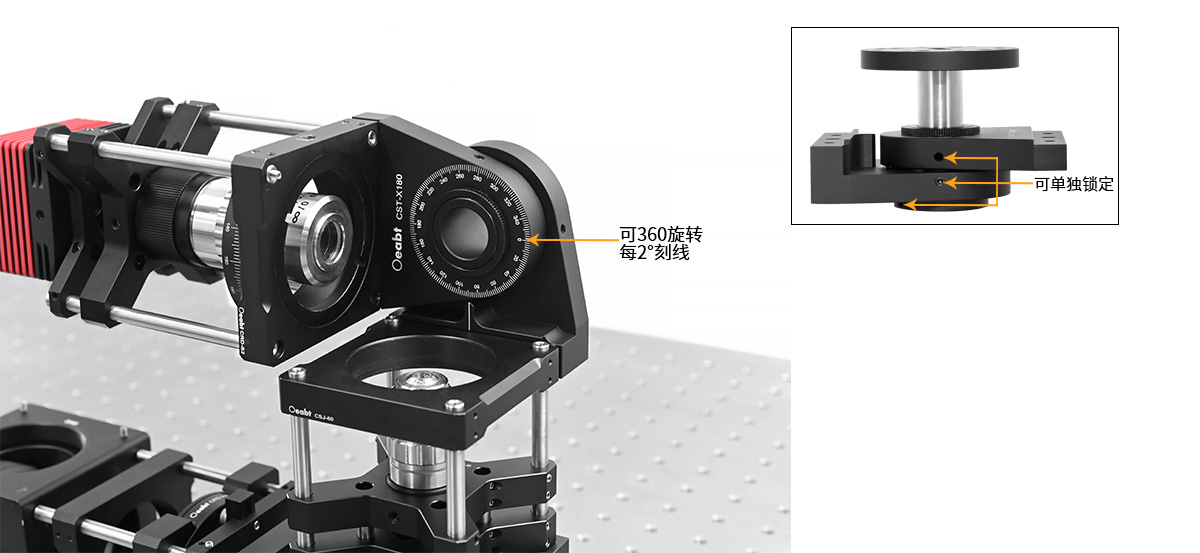

（2）基板上激光刻有360°，每2°增加的刻线用以辅助对准。此外，安装板可以独立锁定。

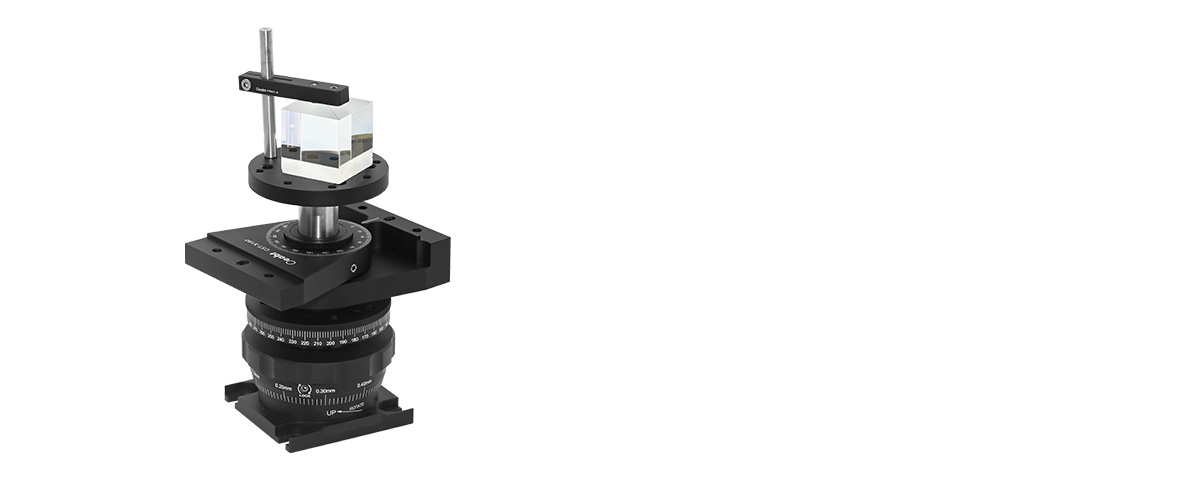

（3）安装板台面上有一系列螺纹孔，使其易于安装各种光学元件，如使用压臂来夹持安装棱镜和光栅。在基座支脚部分锁定位置后，对搭载在其台面上的光元件可自由旋转360°，且提供23.8mm的垂直高度调节。

（4）安装台与接杆可自由装配拆卸，接杆底部同时具有M6螺孔，可安装至位移台或其它调整架上使用，应用于自由空间实验。

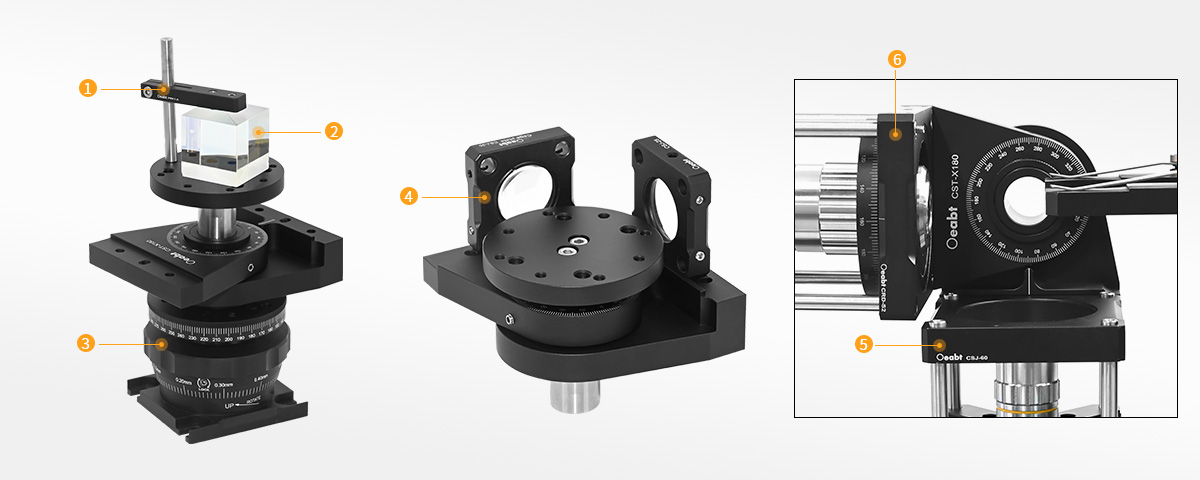

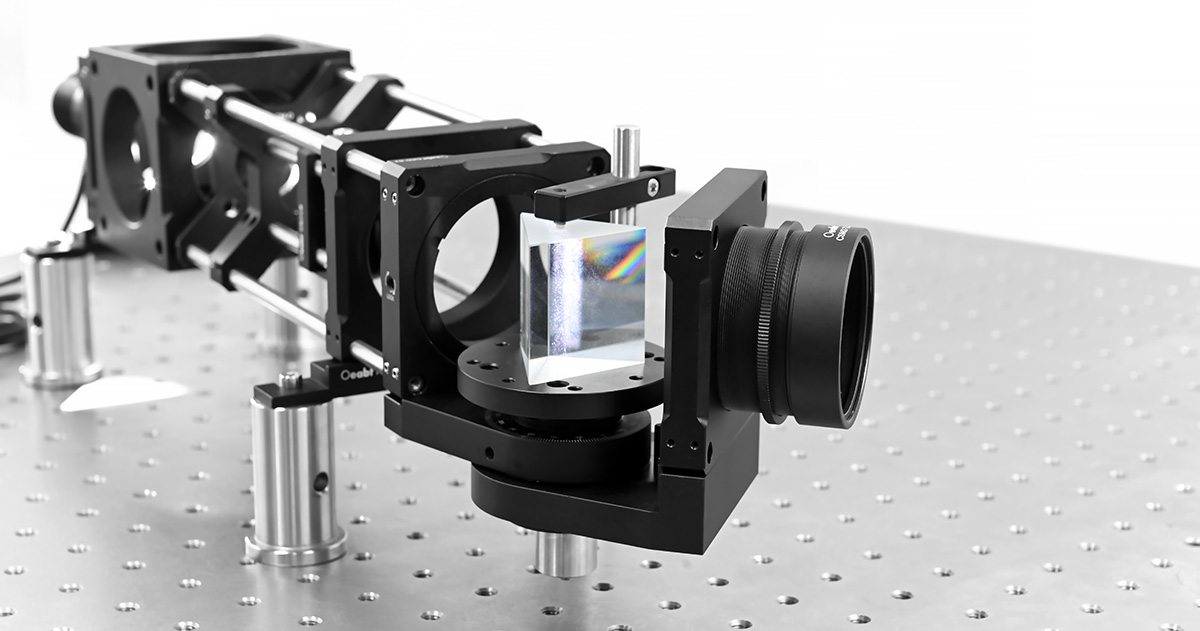

❶ PRK-A系列 压臂 点击购买>
❷ CSMH系列 非偏振分光棱镜 点击购买>
❸ Z-TSX-R系列 360°旋转升降台 点击购买>
❹ CSJ-30 30mm螺纹笼板 点击购买>
❺ CSJ-60 60mm螺纹笼板 点击购买>
❻ CRD-XA 60mm笼式自定心安装座 点击购买>





  • CST-X180 STP文件
CST-X180 旋转安装座

• 360°旋转安装台，激光刻度，分度2°；

• 两个支脚台之间±90°角位移；

• 可独立锁定的安装支脚板；

• 垂直高度23.8mm的调节范围；

• 台面多螺孔阵列，便于元件安装；

基板上激光刻有360°，每2°增加的刻线用以辅助对准。此外，安装板可以独立锁定。在基座支脚部分锁定位置后，对搭载在其台面上的光元件可自由旋转360°，且提供23.8mm的垂直高度调节。
