广州基座光学科技有限公司_MC-T2系列 60mm笼式调整镜架

参数规格技术说明组装应用举例工程图下载 3D模型下载

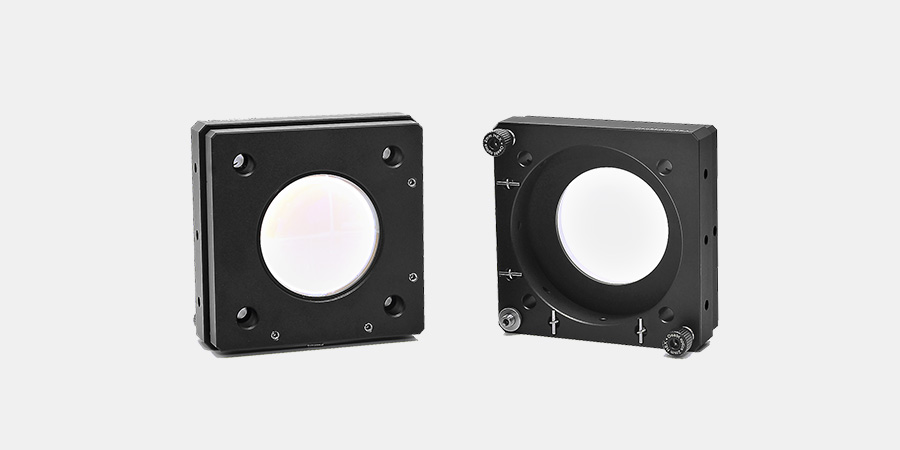

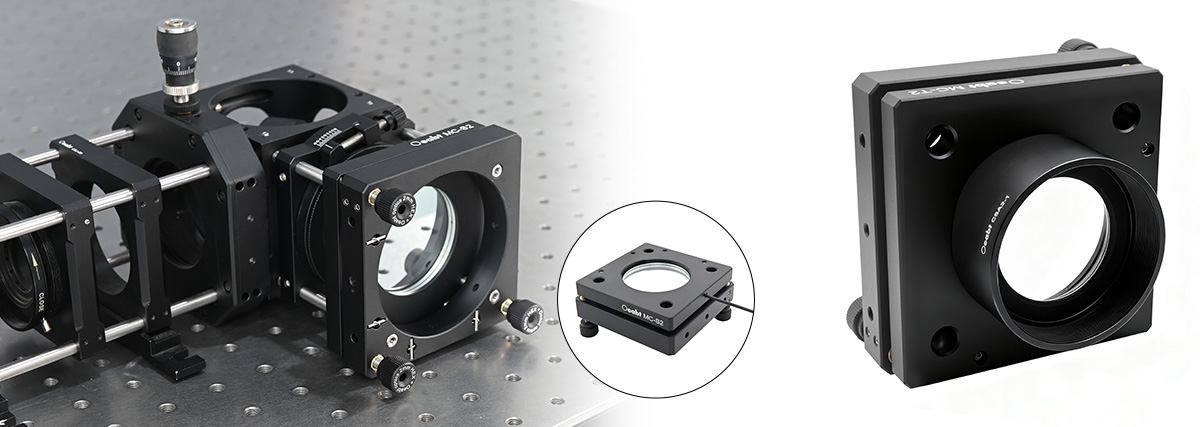

产品说明

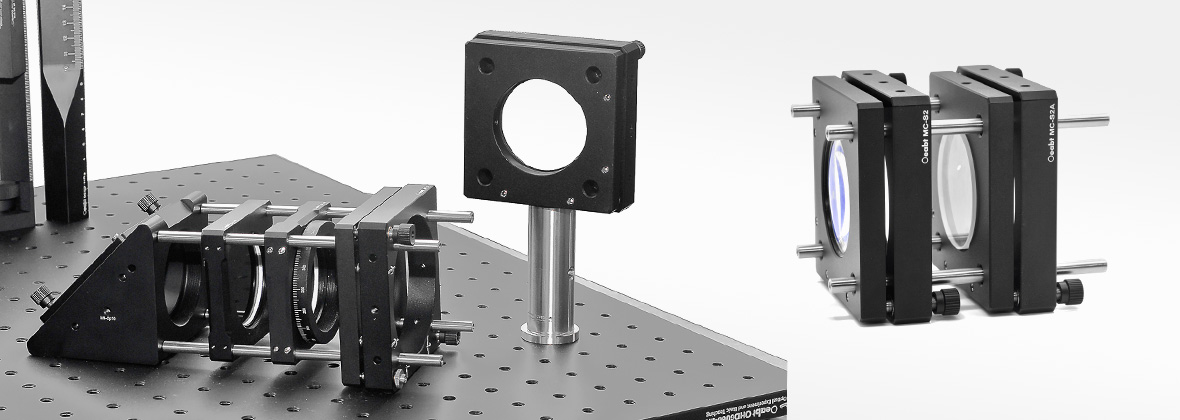

• 兼容Ø2英寸（Ø50.8mm）的光学元件安装在光轴上，兼容60mm笼式系统；

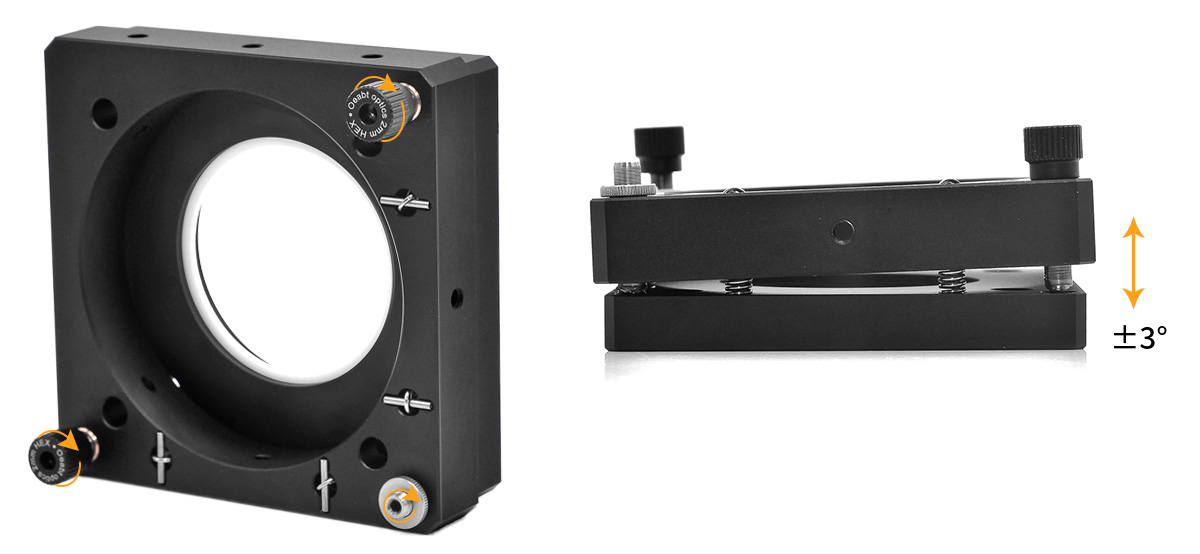

• 提供±3°俯仰倾斜调节范围；

• 通孔用于安装Ø6mm笼杆；

• 三侧面的M4螺纹孔可安装接杆；

调整架可为光学元件提供±3°的俯仰和倾斜调节。俯仰倾斜调节用三个100 TPI（ “TPI”：Threads per Inch，每英寸牙数）调节螺丝来致动，实现平滑、高分辨率的运动。这些调节器带锁定套环设计以及可拆卸的旋钮。

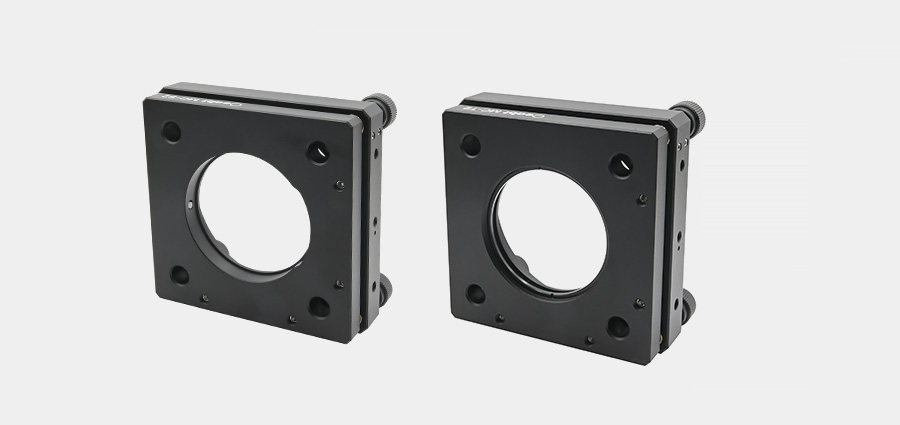

品名	笼式调整镜架
型号	MC-T2	MC-S2A
规格	88.988.945.2mm

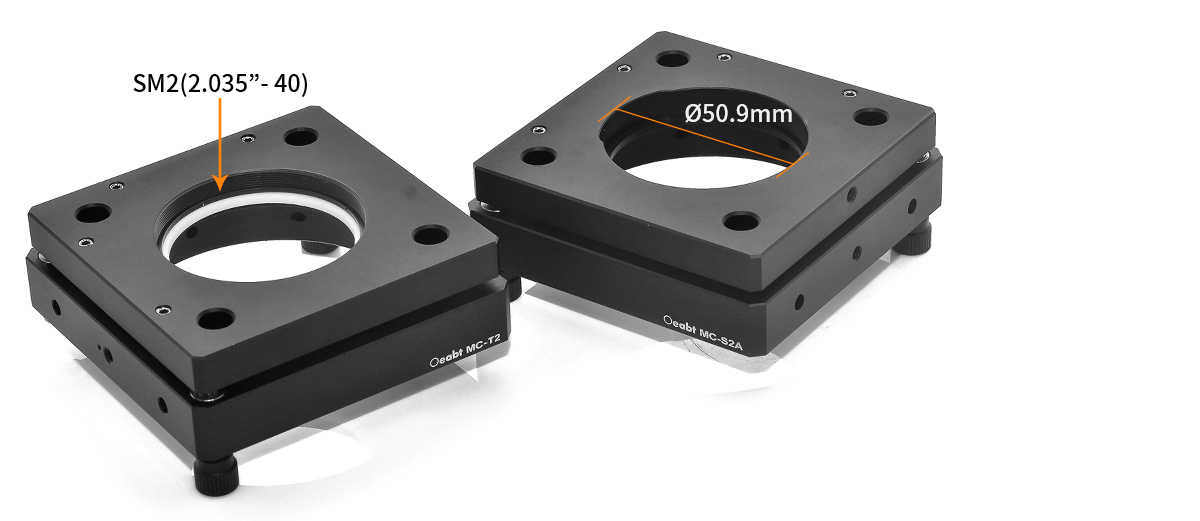

孔径	SM2(2.035”-40)	Ø50.9mm
调节范围	仰俯倾斜±3°
通孔间距	∅6.02mm，60mm*60mm
重量	295.9g	295.5g
材质	7075铝合金

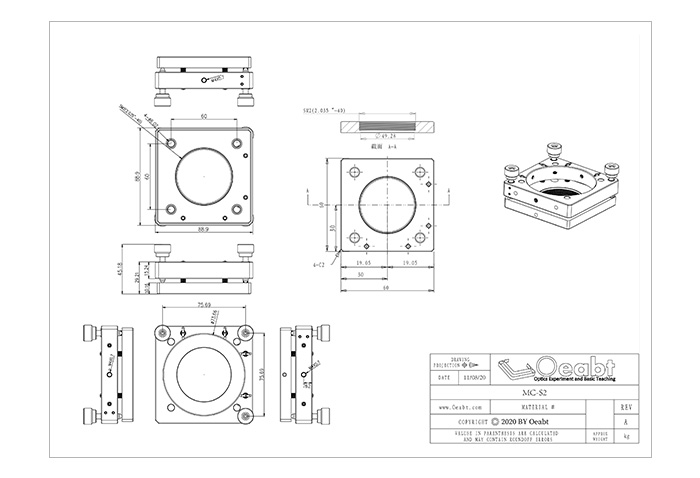

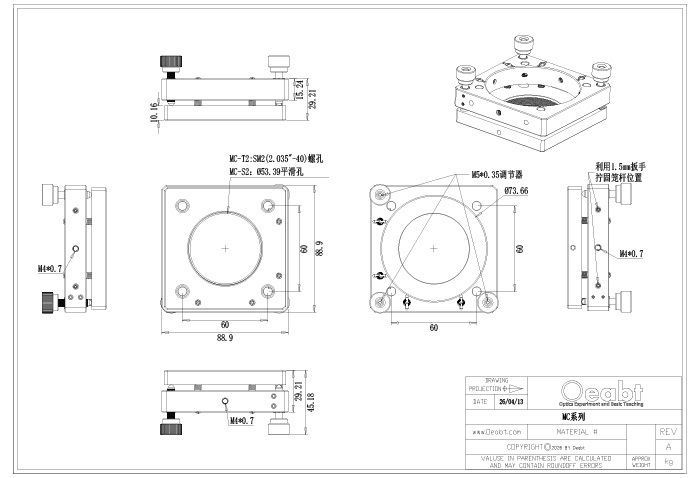

示意图

通用参数

☑光学知识点

- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号, 但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS，美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小，螺距一样为每英寸40牙。具体尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2则表示1和2英寸】

系列	类型	螺纹(in)	公称直径(mm)	小径(mm)	中径(mm)	大径(mm)
SM05	内	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	内	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05	26.19±0.06
SM2	内	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

☑产品描述

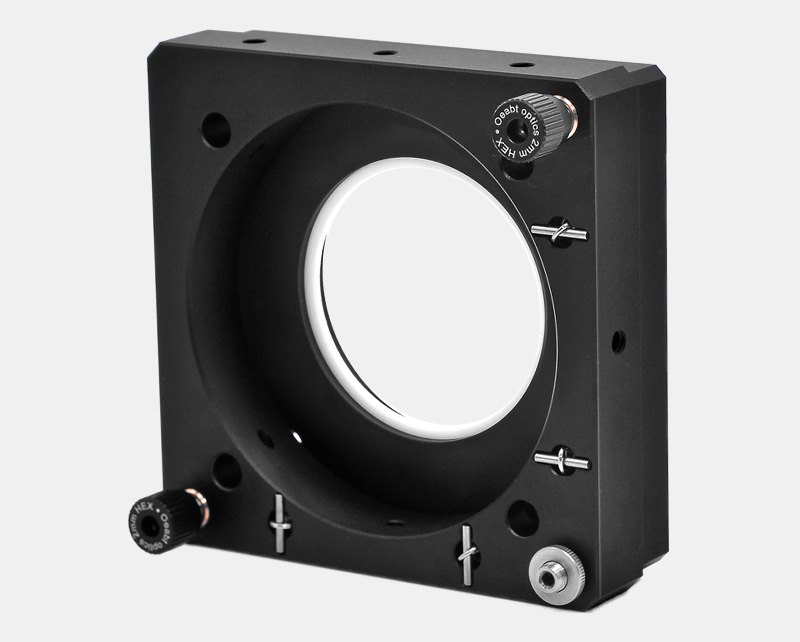

（1）调整架可为光学元件提供±3°的俯仰和倾斜调节。俯仰倾斜调节用三个100TPI（ “TPI” :Threads per Inch，每英寸牙数）调节螺丝来致动，实现平滑、高分辨率的运动。这些调节器带锁定套环设计以及可拆卸的旋钮。

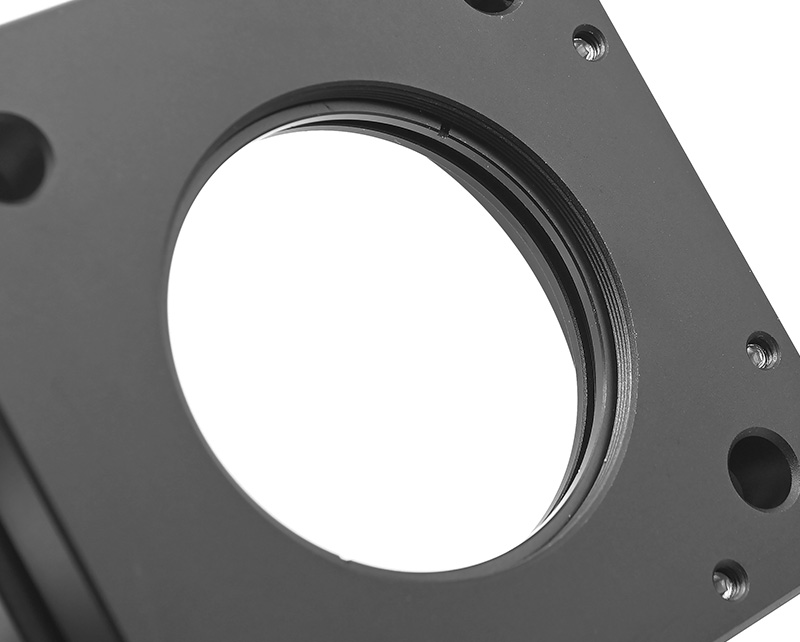

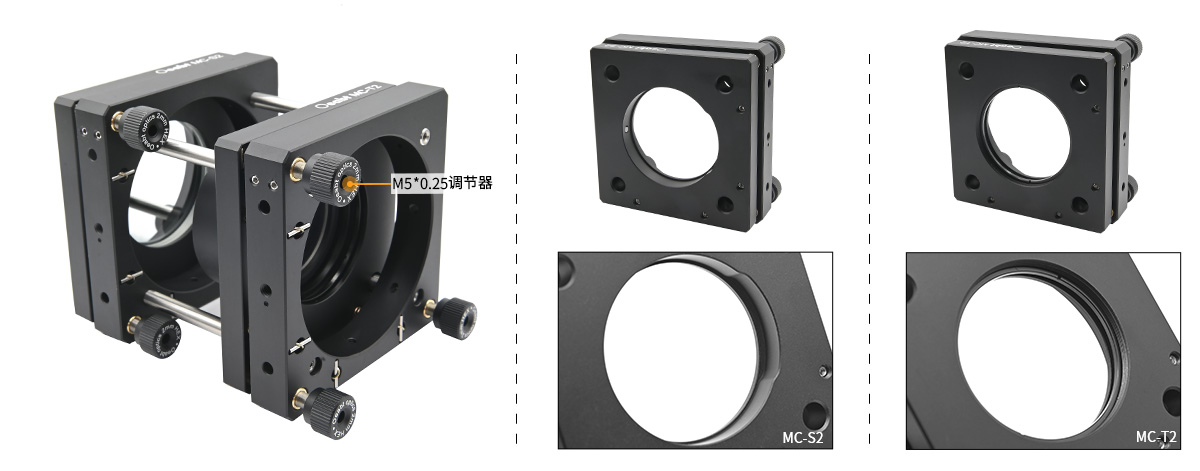

（2）MC-T2是SM2（2.035"-40）螺纹，包括1个SM2卡环和1个Ø2英寸垫圈来固定光学元件；相比之下，MC-S2A用尼龙头固定螺丝固定光学元件，用2mm六角扳手或球头起子固定光学元件。

（3）可兼容Ø2英寸(Ø50.8mm)的光学元件安装在调整架上；MC-T2能够安装较薄的光学元件(厚度不超过6.5mm)。而MC-S2A设计用于安装更厚的光学元件(最小厚度为5mm)。

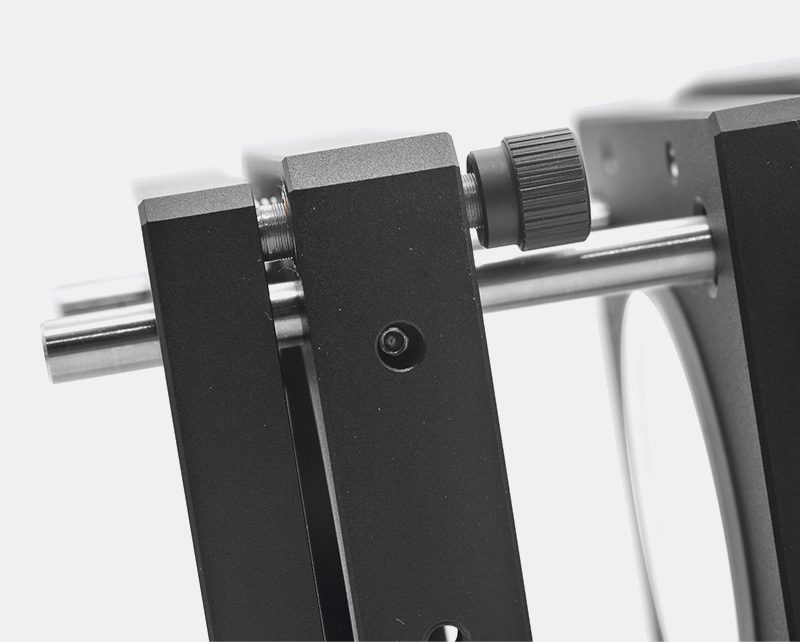

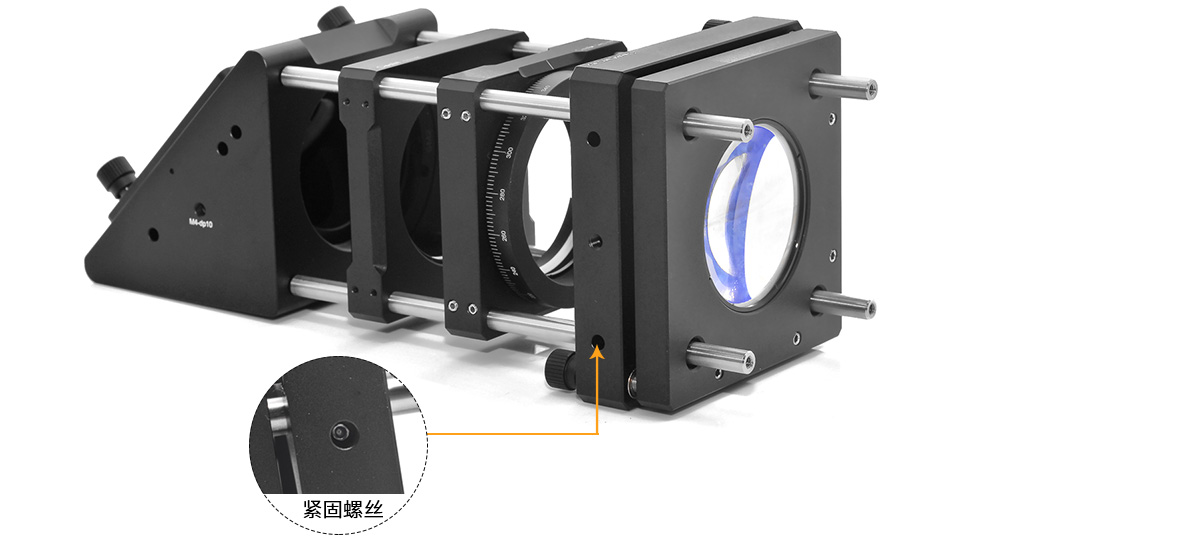

（4）调整架表面有4个Ø6mm的通孔，兼容我们的PCM-S笼杆，且侧面包括四个固定螺丝，通过使用1.5mm六角扳手或球头起子拧紧紧固螺丝来固定笼杆，将其固定到位。

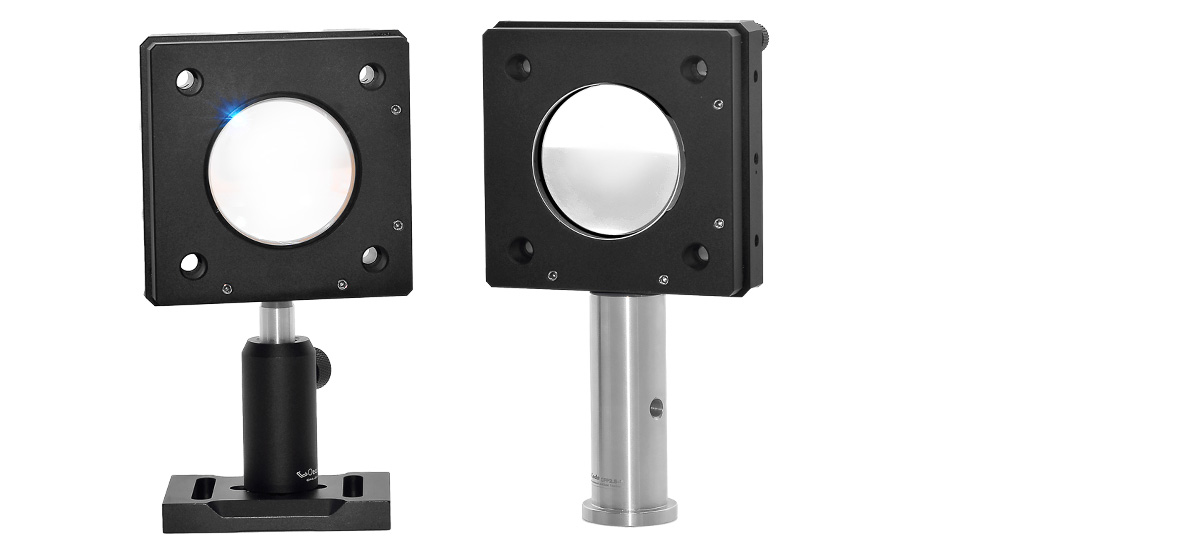

（5）三侧面有各有M4螺纹孔，可安装接杆用于自由空间搭建使用。

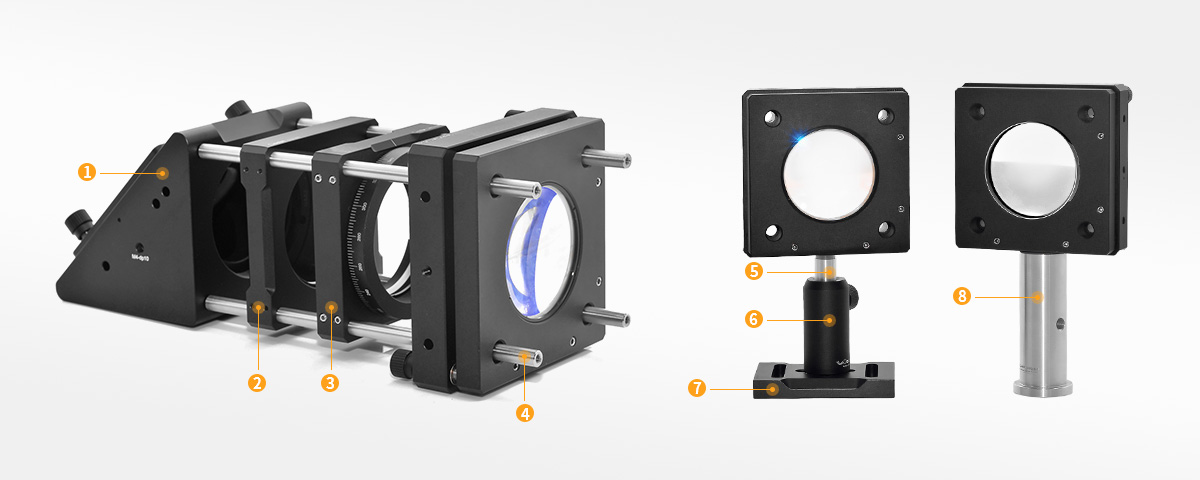

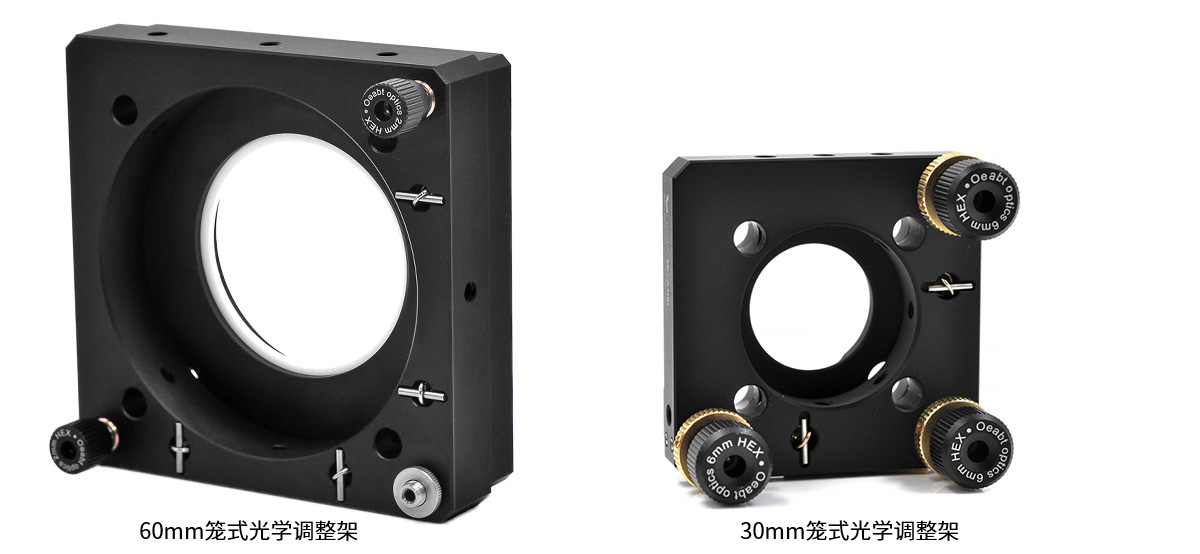

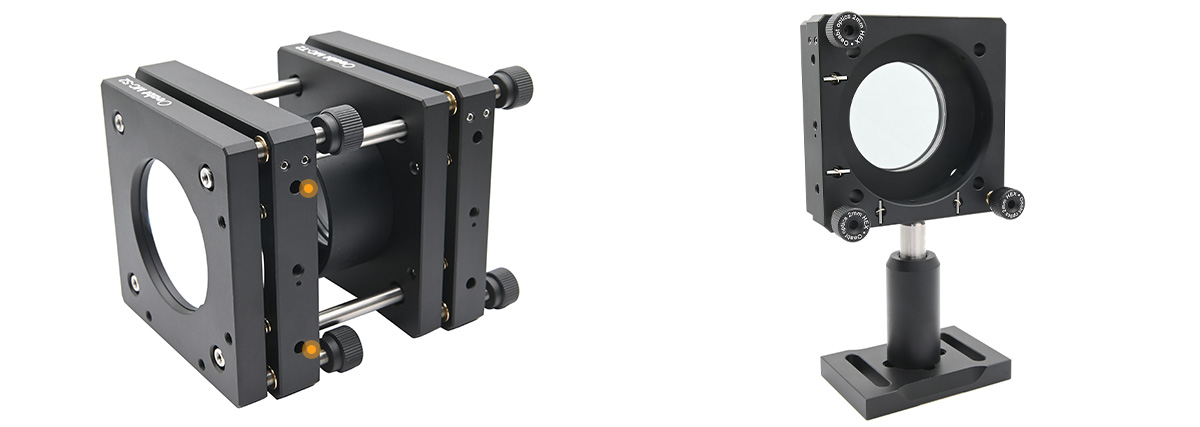

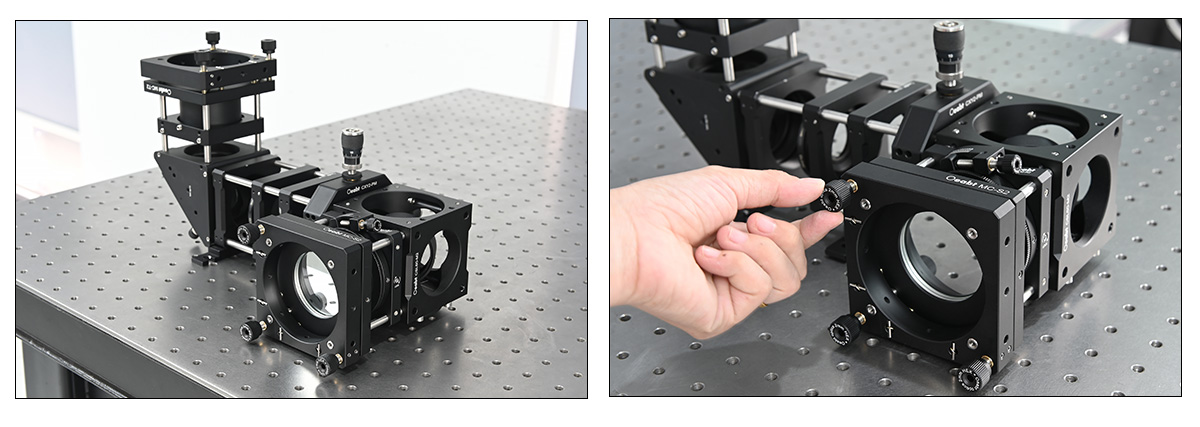

MC-S1 30mm笼式调整镜架

❶	❷ CSJ-60 60mm螺纹笼板点击购买 >
❸ CRD-S2 笼式旋转安装座点击购买 >	❹ PCM-S系列 Ø6mm笼式支杆点击购买 >
❺ PCA-S系列直径12mm支杆点击购买 >	❻ CA-A系列接杆套筒点击购买 >
❼ M-BASE 可调节底板点击购买 >	❽ CFP-S系列不锈钢支杆点击购买 >

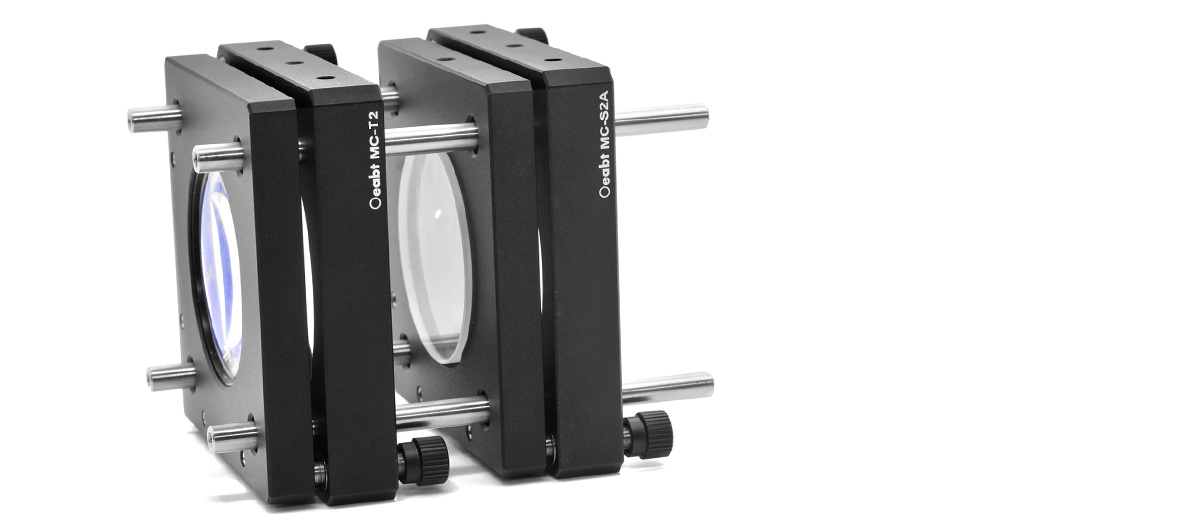

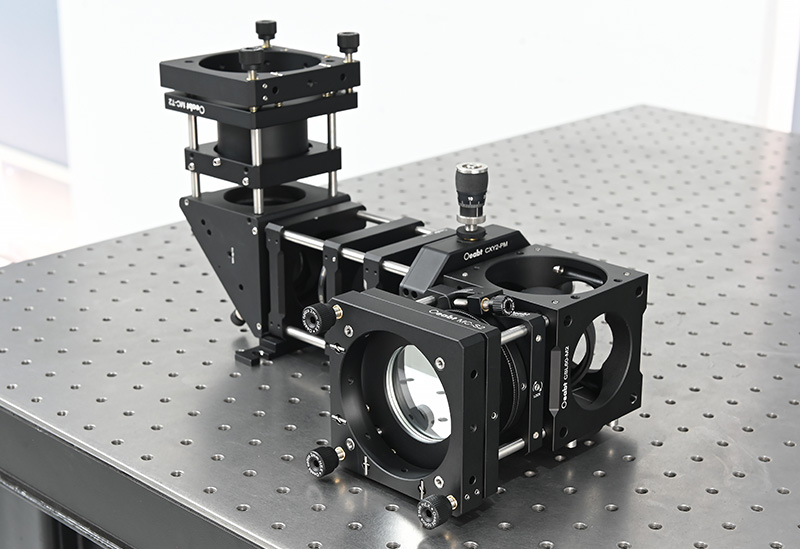

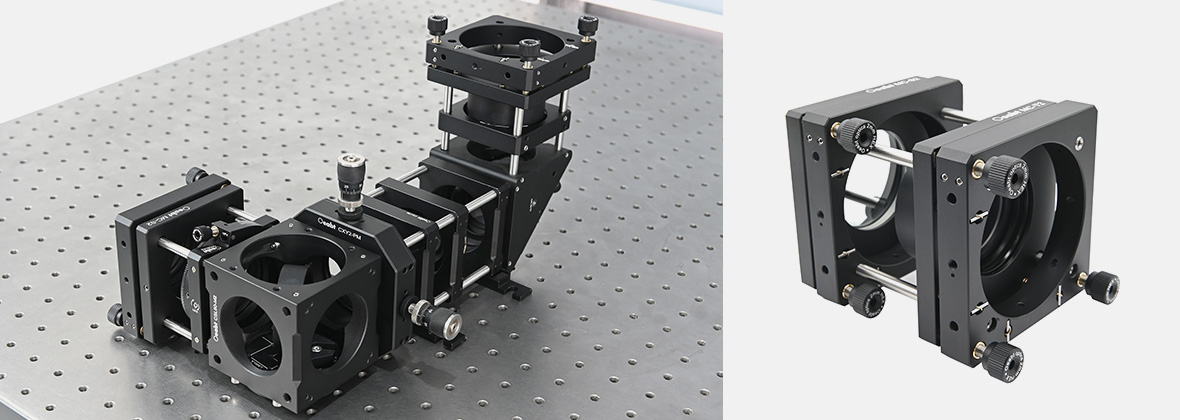

兼容Ø2英寸（Ø50.8mm）的光学元件安装在光轴上，兼容60mm笼式系统。可为光学元件提供±3°的俯仰和倾斜调节，实现平滑、高分辨率的运动。

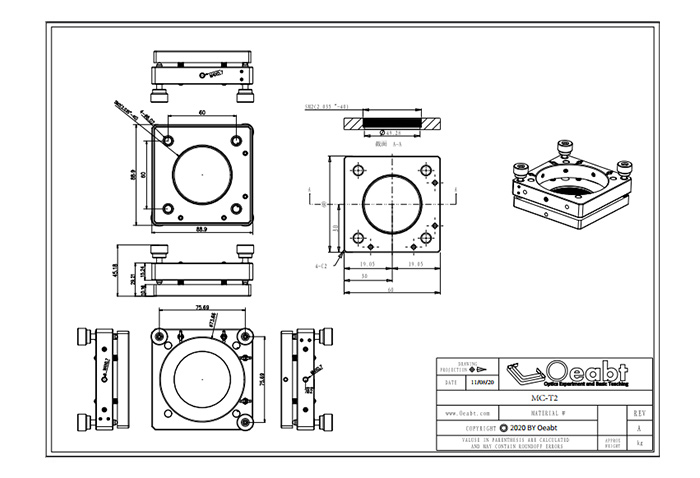

工程图下载

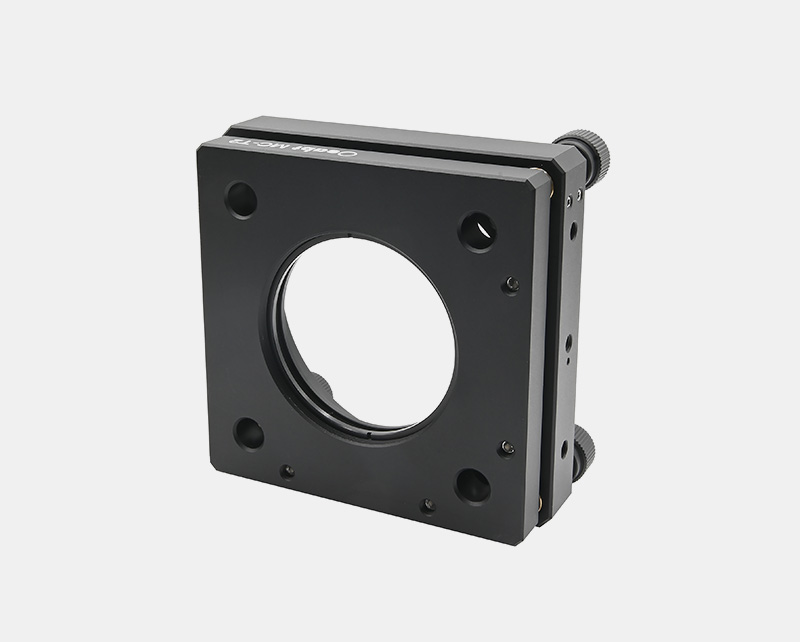

MC-T2 笼式调整镜架【端口孔径:SM2螺纹】

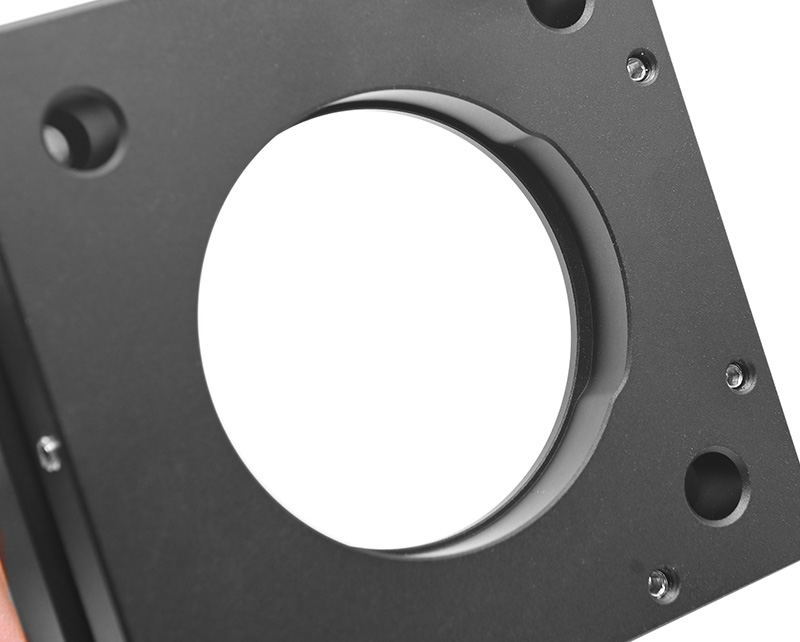

• MC-T2是SM2(2.035"-40)螺纹,可兼容Ø2英寸,厚度不超过6.5mm的光学元件；

• 兼容Ø2英寸（Ø50.8mm）的光学元件安装在光轴上，兼容60mm笼式系统；

• 提供±3°俯仰倾斜调节范围；

• 三侧面的M4螺纹可安装接杆；

MC-T2是SM2（2.035"-40）螺纹，包括1个SM2卡环和1个Ø2英寸垫圈来固定光学元件。MC-S2能够安装较薄的光学元件(厚度不超过6.5mm)，可为光学元件提供±3°的俯仰和倾斜调节。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： MC-T2

规格：孔径:SM2(2.035''-40)

工程图：点击下载

对比：

单价：￥480

发货日期：当天

购物车：

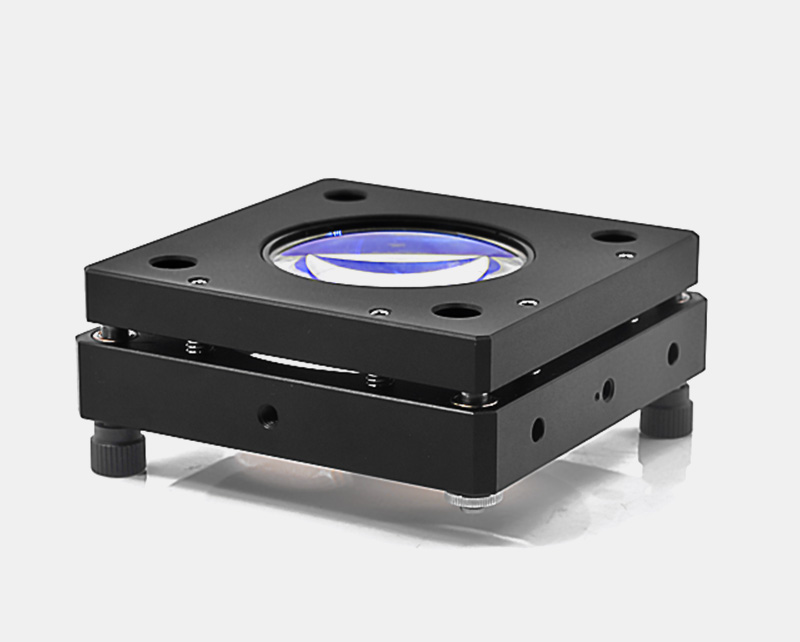

MC-T2 60mm笼式调整镜架

规格

88.9*88.9*45.2mm
材质

7075铝合金
重量

295.9g
中心孔径

螺纹类型

产品描述

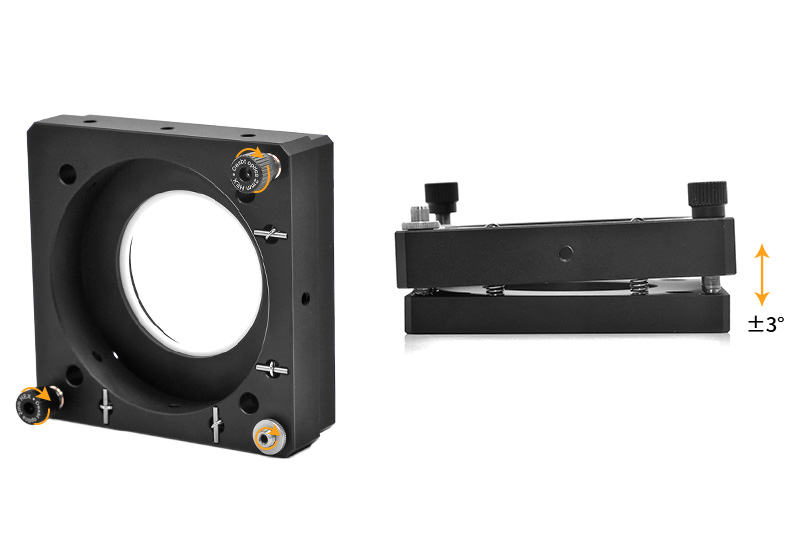

调节范围:仰俯倾斜±3°;
通孔间距:60mm*60mm;

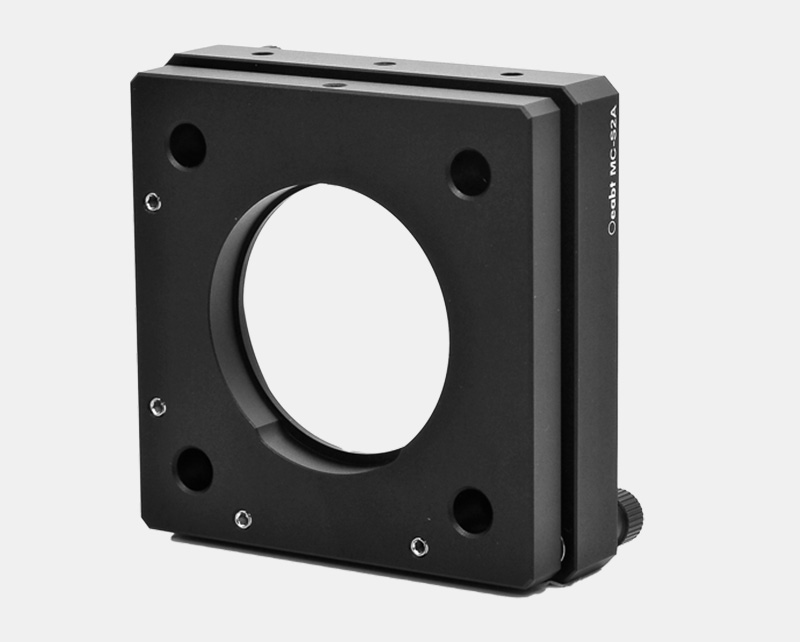

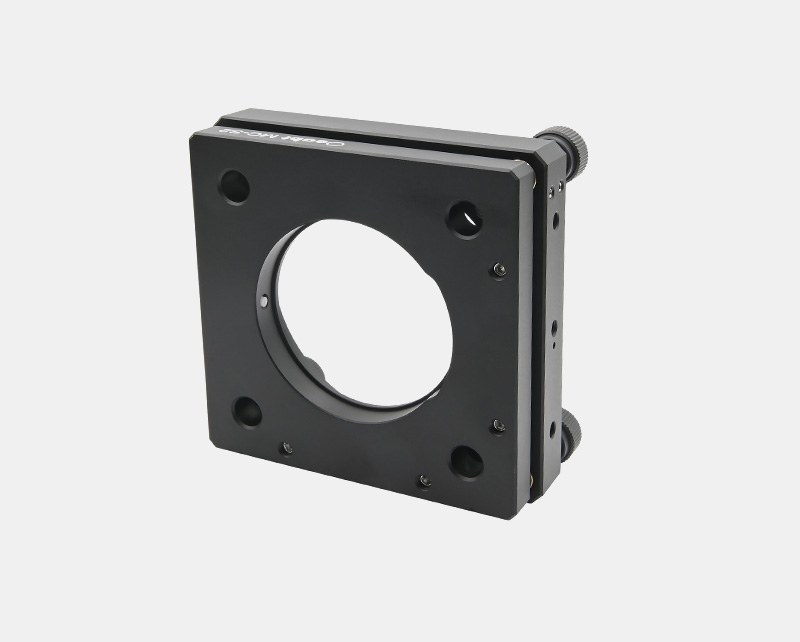

MC-S2A 笼式调整镜架【端口孔径:Ø50.9mm】

• MC-S2A是平滑孔径，用尼龙头螺丝固定,可兼容Ø2英寸,厚度不小于5mm的光学元件；

• 兼容Ø2英寸（Ø50.8mm）的光学元件安装在光轴上，兼容60mm笼式系统；

• 提供±3°俯仰倾斜调节范围；

• 三侧面的M4螺纹可安装接杆；

MC-S2A用尼龙头固定螺丝固定光学元件，用2mm六角扳手或球头起子固定光学元件。可兼容Ø2英寸(Ø50.8mm)的光学元件安装在调整架上，MC-S2A设计用于安装更厚的光学元件(最小厚度为5mm)。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： MC-S2A

规格：孔径:Ø50.9mm

工程图：点击下载

对比：

单价：￥480

发货日期：当天

购物车：

MC-S2A 60mm笼式调整镜架

规格

88.9*88.9*45.2mm
材质

7075铝合金
重量

295.5g
中心孔径

螺纹类型

产品描述

调节范围:仰俯倾斜±3°;
通孔间距:60mm*60mm;
