低漂移系列
Low drift series

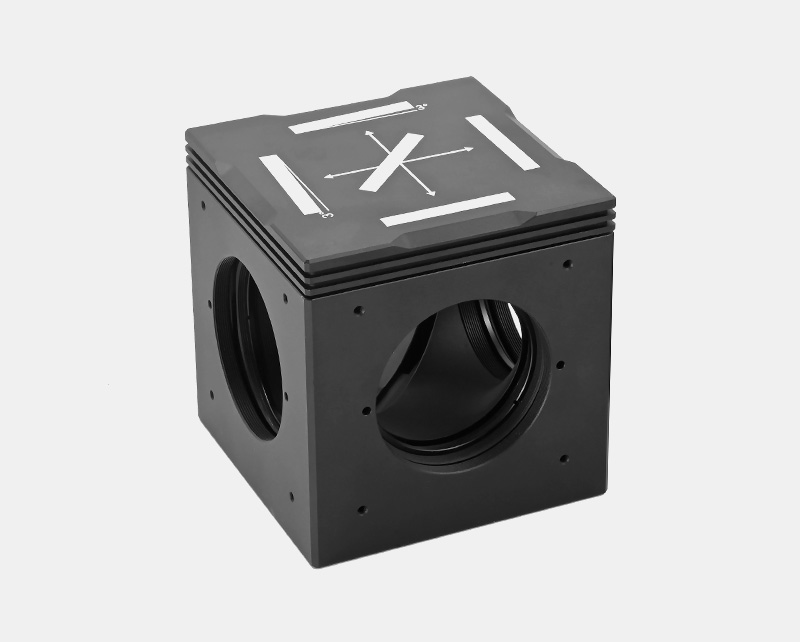

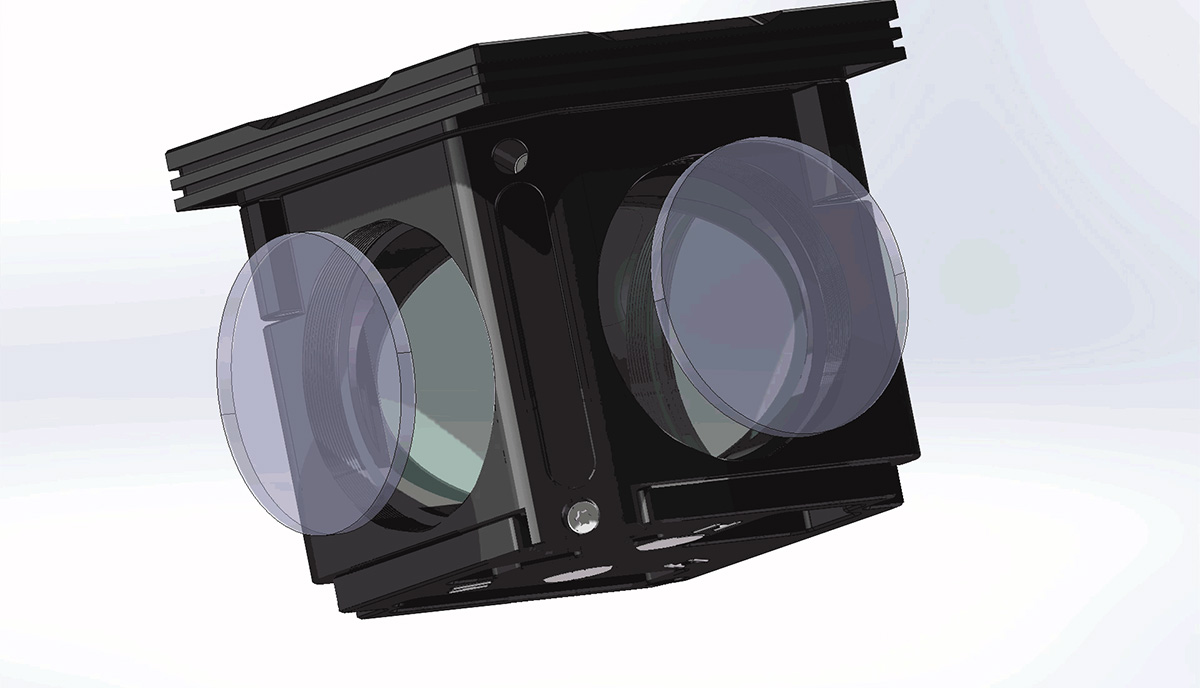

• 可拆装的60mm笼式立方60mm笼式立方，用于安装荧光滤光片组；
• 可安装50.8mm分束矩形元件和Ø50.8mm滤光片；
• 两个发射端口有3°倾斜度，以减少不必要的反射；
• SM2（2.035”-40）中心螺纹孔；

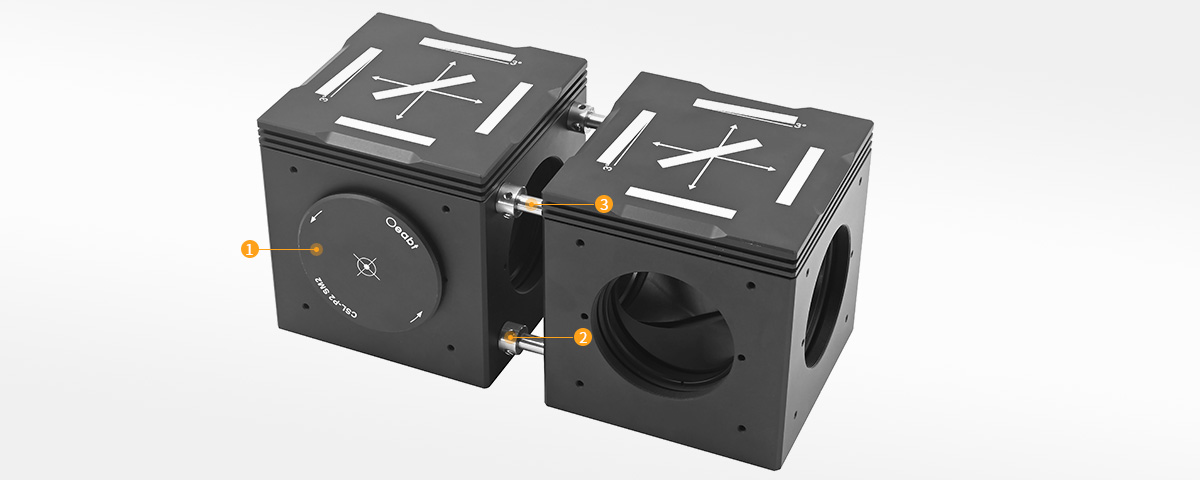

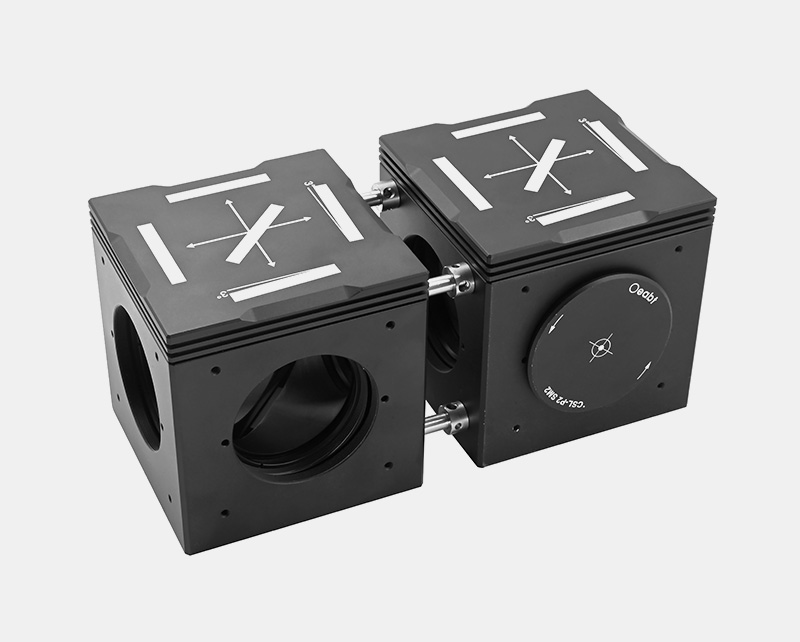

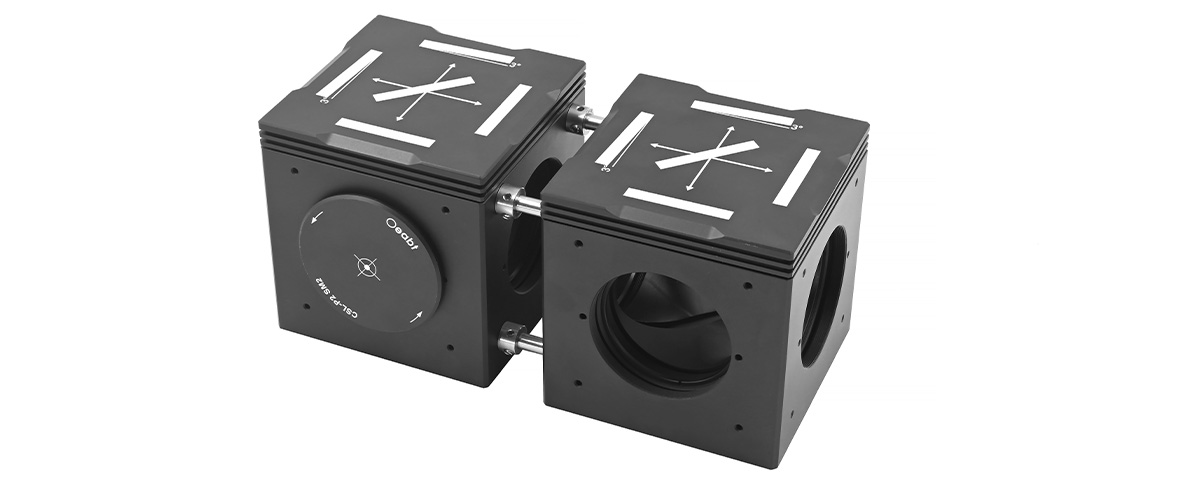

• 搭配立方体连接件,可将两个及以上的笼式立方连接；

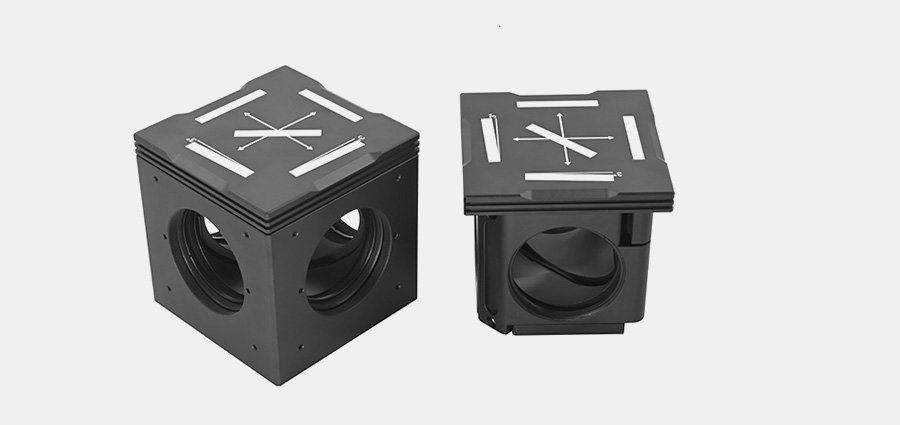

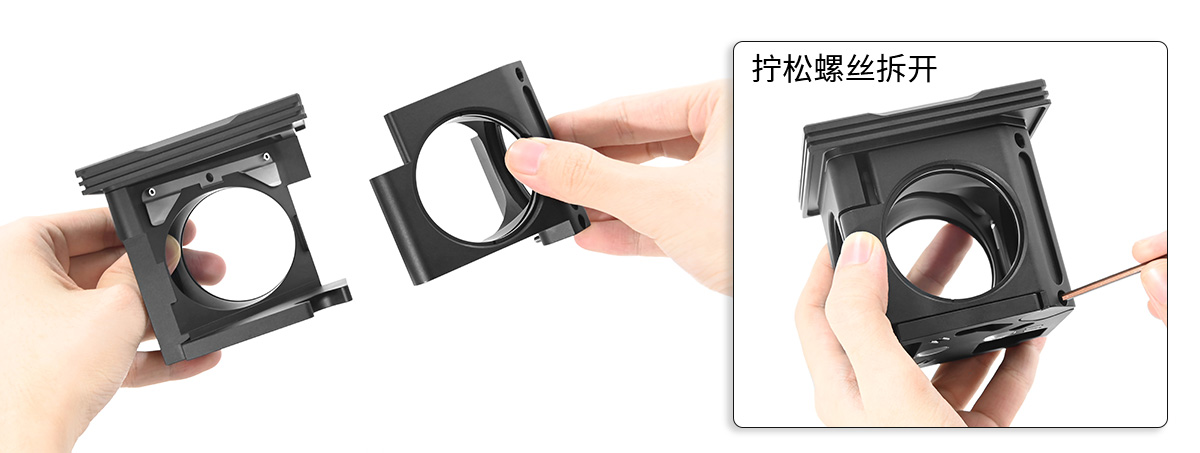

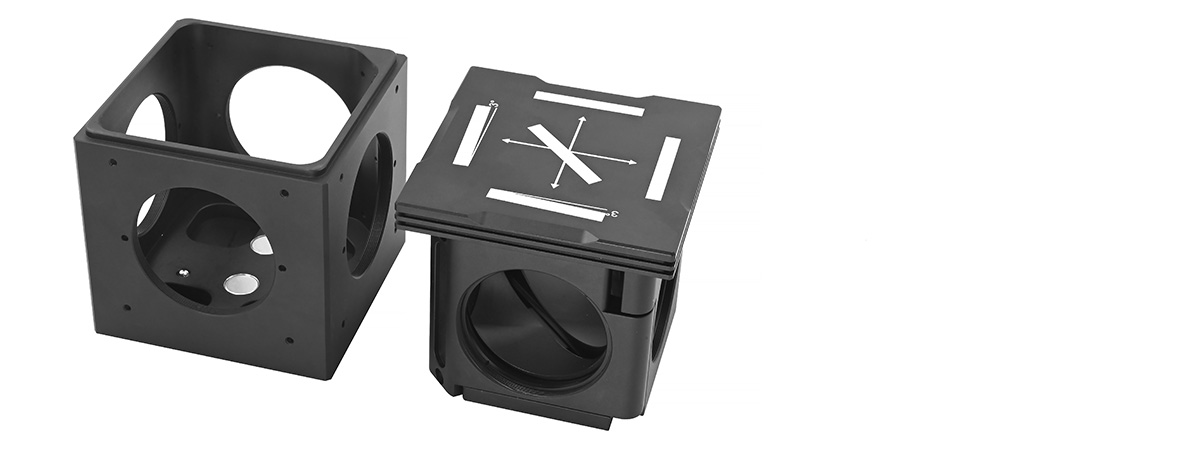

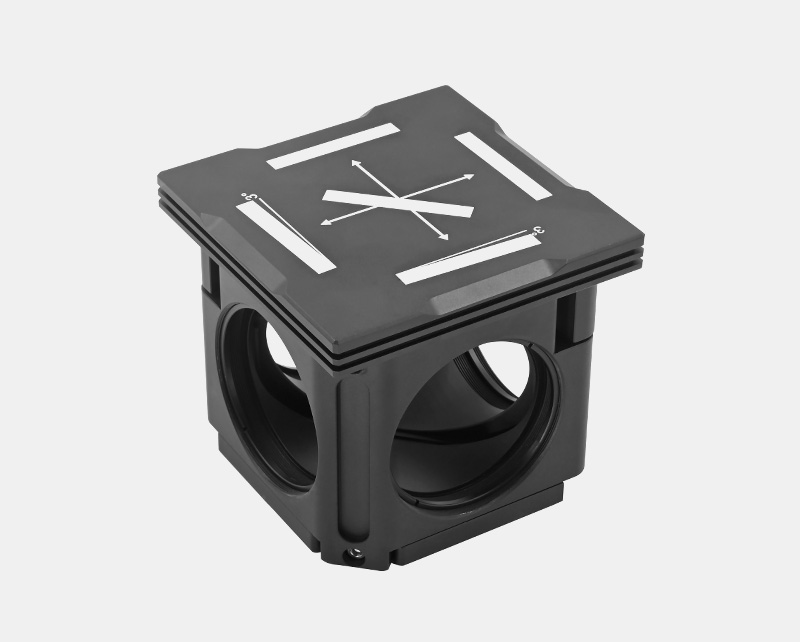

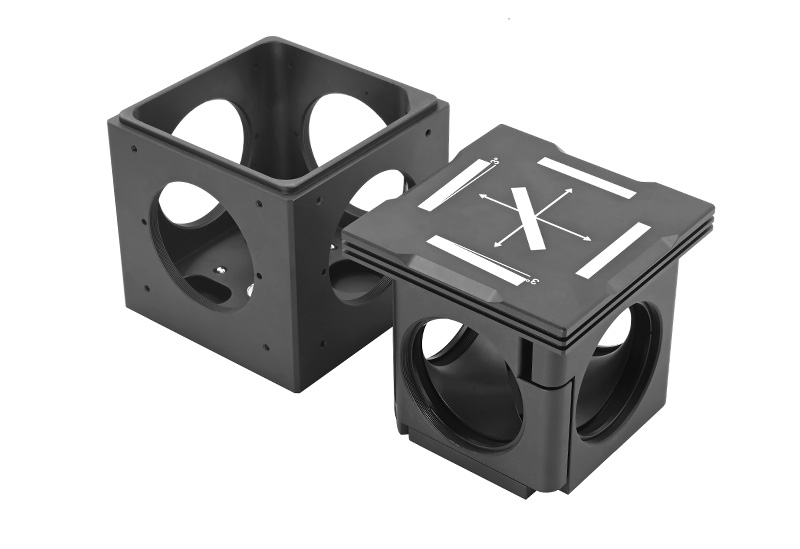

立方包含一个荧光滤光片插件组和一个可拆除的立方底座，立方底座和插件中的磁铁确保立方体可以在笼式系统中重复定位。
| 型号 | M2-BFD60 |
| 规格 |
88.9*88.6*92.06mm |
| 安装镜片 |
50.8*72.0mm矩形元件（厚度≥2mm且≤3mm）； Ø2英寸滤光片（厚度≤7.5mm） |
| 光轴高度 | 45mm |
| 中心孔径 |
SM2（2.035”-40）内螺纹 |
| 螺孔间距 |
4-40螺纹，间距30*30mm |
| 重量 |
232.6g |
| 材质 |
7075铝合金 |
☑光学知识点
- 光学常用螺纹尺寸标准
这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号, 但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS，美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小，螺距一样为每英寸40牙。具体尺寸如下：
【*SM05表示英寸的一半，而SM1和SM2则表示1和2英寸】
| 系列 |
类型 |
螺纹(in) |
公称直径(mm) |
小径(mm) |
中径(mm) |
大径(mm) |
|
SM05 |
内 |
0.535-40 |
13.59 |
12.98±0.07 |
13.24±0.05 |
＞13.59 |
|
SM05 |
外 |
0.535-40 |
13.59 |
＜12.78 |
13.10±0.05 |
13.50±0.05 |
|
SM1 |
内 |
1.535-40 |
26.29 |
25.68±0.07 |
25.95±0.05 |
＞26.29 |
|
SM1 |
外 |
1.535-40 |
26.29 |
＜25.48 |
25.79±0.05 |
26.19±0.06 |
|
SM2 |
内 |
2.535-40 |
51.69 |
51.08±0.075 |
51.35±0.075 |
＞51.69 |
|
SM2 |
外 |
2.535-40 |
51.69 |
＜50.87 |
51.18±0.05 |
51.59±0.05 |
☑产品描述

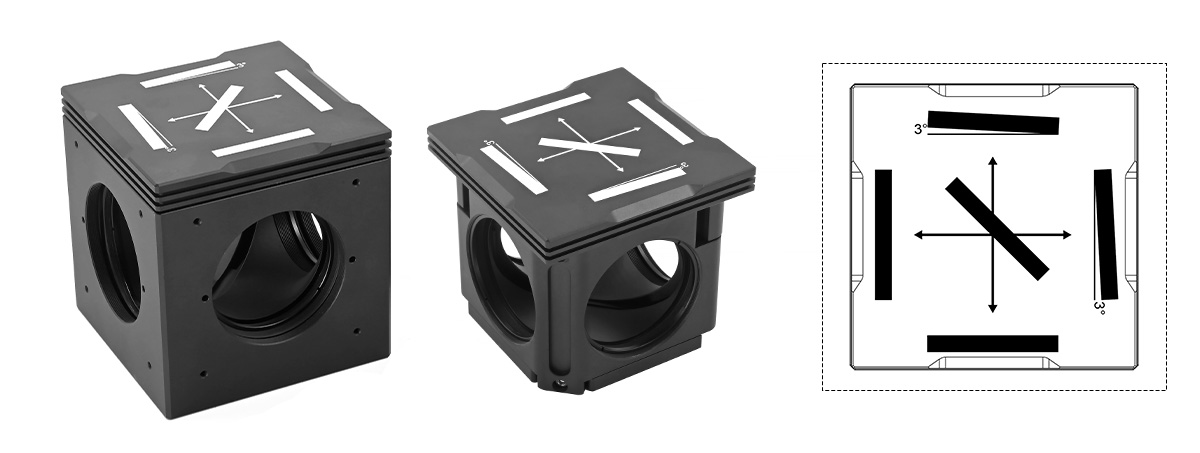

（1）立方体用于将荧光滤光片组（二向色镜、激发滤光片和发射滤光片）安装在兼容笼式系统的立方中，适合自搭建的显微镜装置。盖板顶部刻有分束器位置图，指示通过立方的光路。（发射端口位置相对表面呈3°角，以减少不必要的反射）。

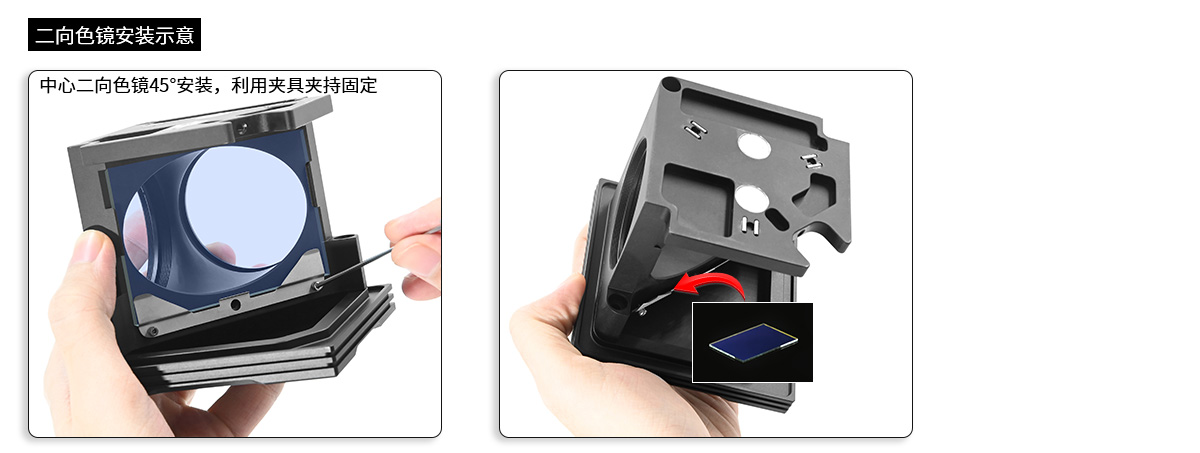

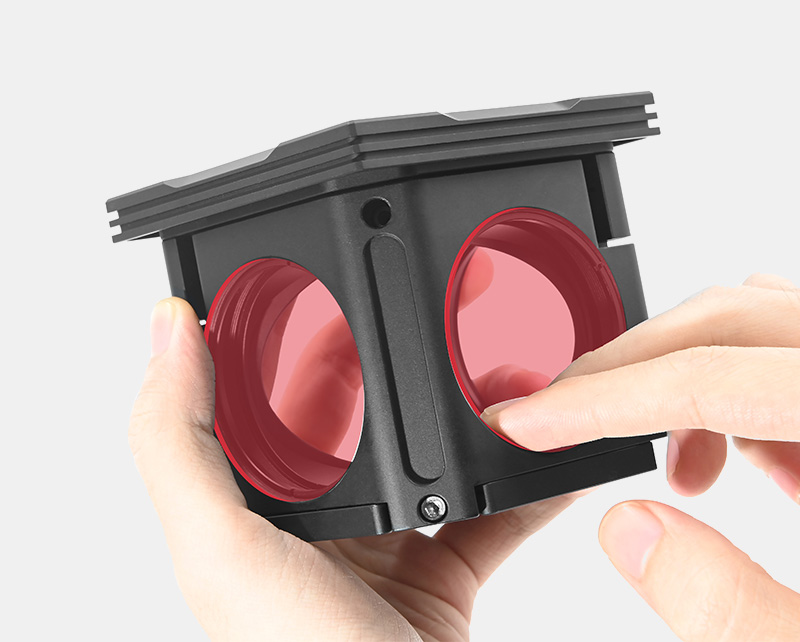

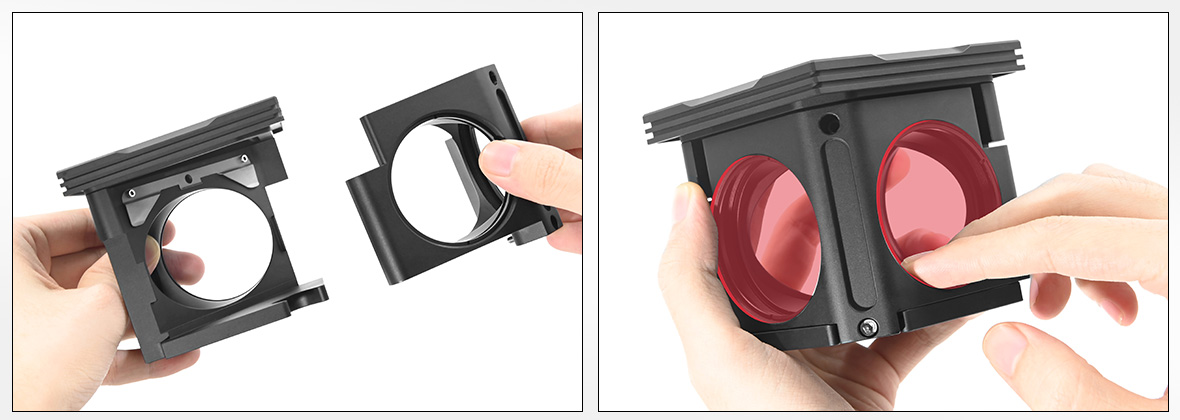

（3）立方插件组用于安装Ø2英寸光学元件（如激发和发射滤光片），和在中心安装50.8*72.0mm的分束矩形立方（厚度≥2mm且≤3mm）。立方插件相对于立方底座以单一方向插入，因此装置中将整个立方组件正确定向非 常重要。
类型
尺寸
厚度
激发滤光片（EX）
Ø50.8mm
Max：7.5mm
发射滤光片（EM）
Ø50.8mm
Max：7.5mm
二向色镜
50.8*72.0mm
Min：2.0mm；Max：3.0mm
（4）底座部分带四个SM2螺纹（2.035"-40）端口，其周围具有4个4-40螺孔，利用PCM系列Ø6mm支杆以兼容60mm笼式系统。且底部具有3处M6螺孔，连接接杆用于自由空间的应用。
