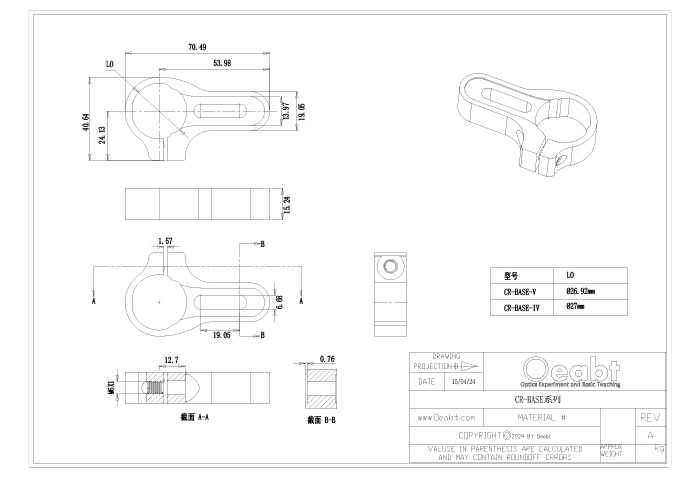

参数规格技术说明组装应用举例工程图下载

产品说明

• 3点式接触孔，挠性压紧机制；

• 具备高稳定性，经过热处理消应力的不锈钢提供较大的夹持力；

• 兼容CR系列Ø25mm和Ø1英寸的接杆；

• 可翻转的孔槽设计，便于锁紧固定到光学平台上；

• 在25℃环境下，适用于10-6 Torr高真空环境；

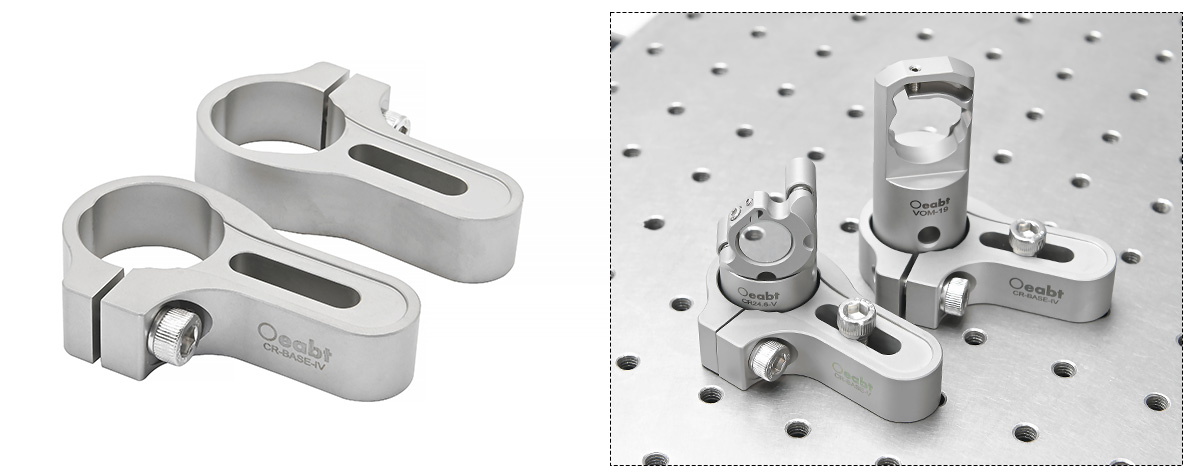

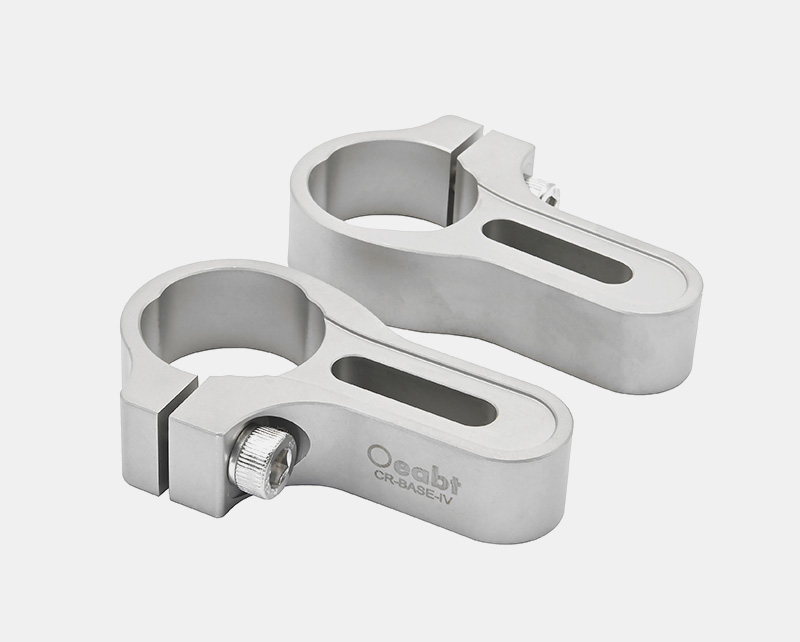

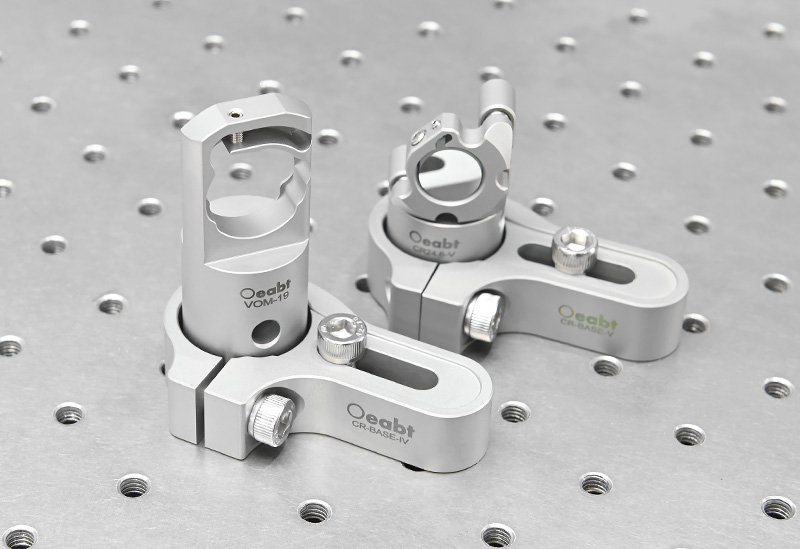

CR-BASE-V系列接杆是专为安装低漂移系列Ø1英寸或Ø25mm接杆的一体式安装座。

示意图

通用参数

（1）CR-BASE-V系列接杆是专为安装低漂移系列Ø1英寸或Ø25mm接杆的一体式安装座，压块均采用经过热处理、消应力的不锈钢制成。其平坦且无空隙的顶部和底部设计可灵活安装在光学平台上的任一侧。

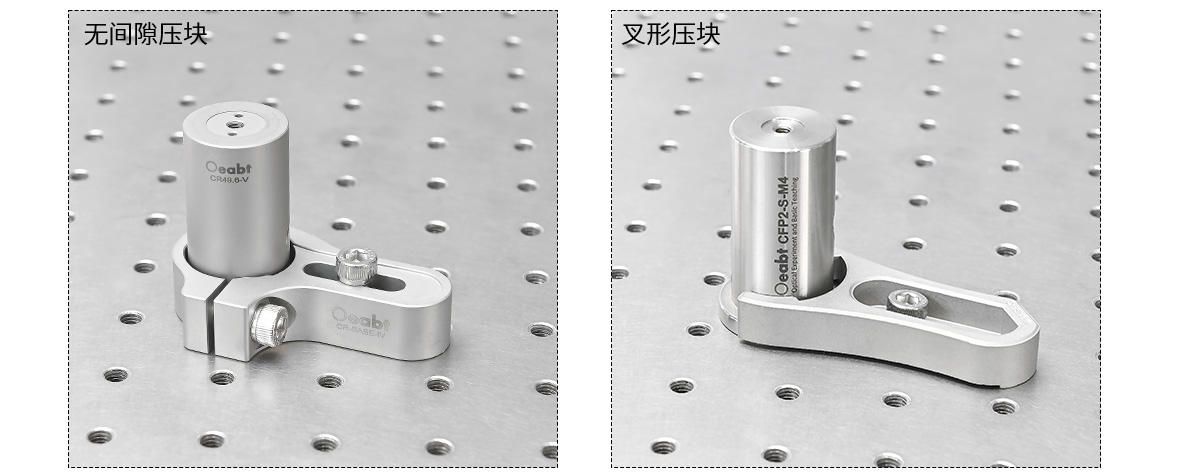

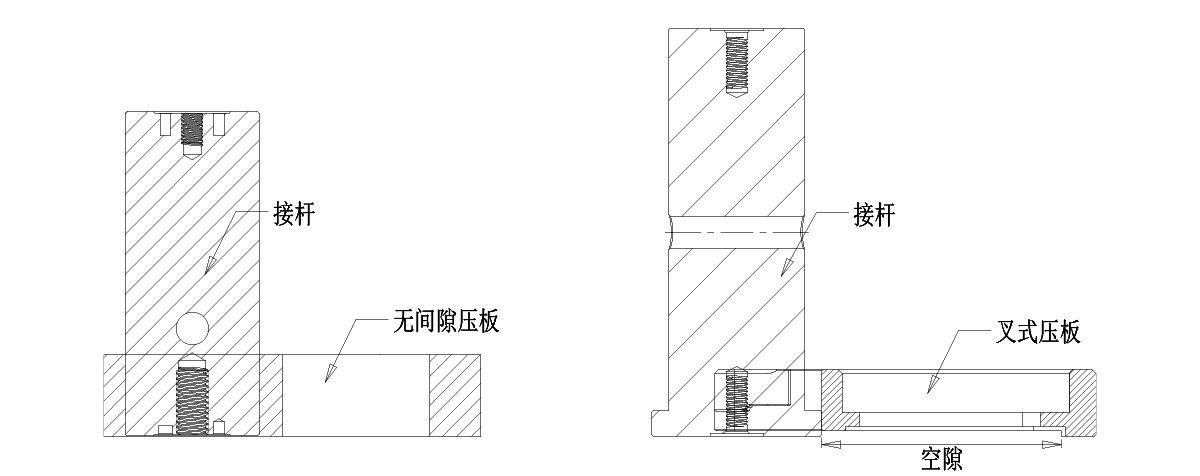

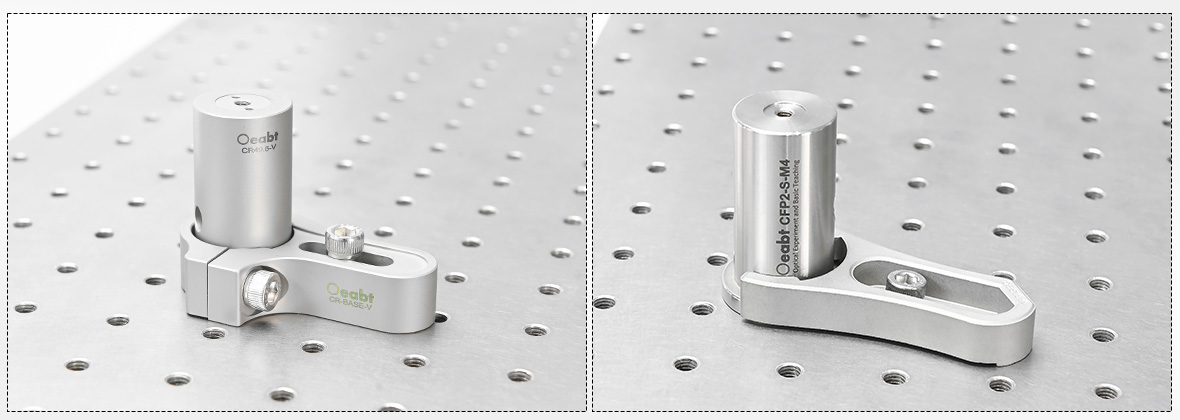

（2）无间隙压块与叉形压块设计相比，叉形压块设计通常会产生间隙，用于夹紧底座式接杆或接杆支架，但每次使用时都会导致平台部分向上提升，产生一个空隙，可能会轻微损坏平台。而无空隙的压块平坦的顶部和底部，消除了叉形压块所产生空隙的这个问题。

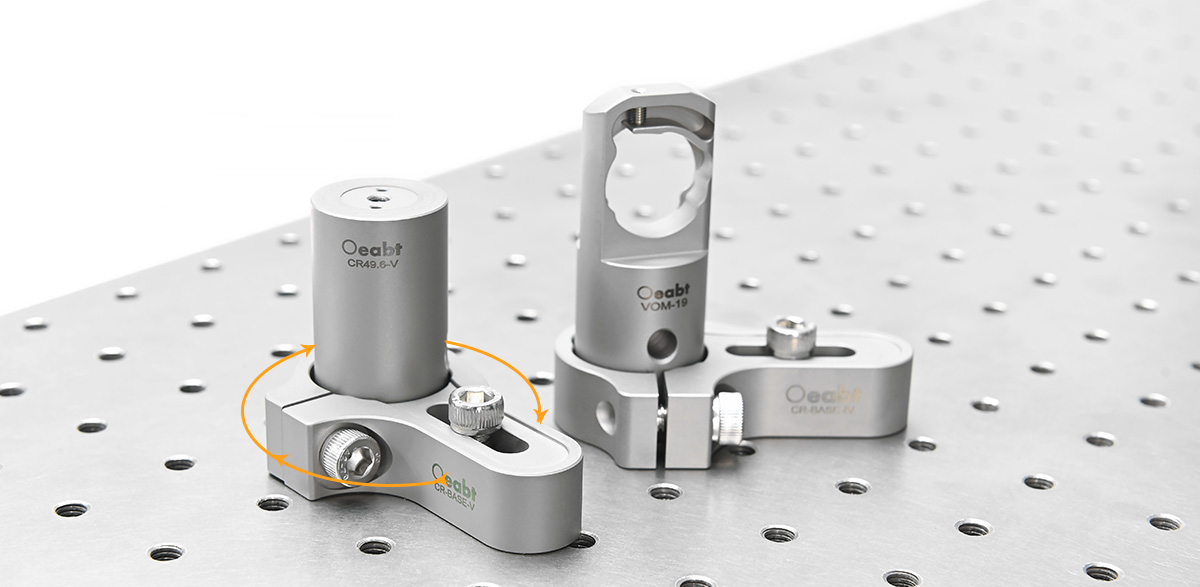

（3）挠性夹采用侧面的M6带帽螺丝驱动，接杆可围绕中心旋转360°，为灵活的调整提供了可能。挠性夹和安装槽由单独的螺丝固定，使压块的位置和接杆的旋转可以独立调节，满足不同安装需求。

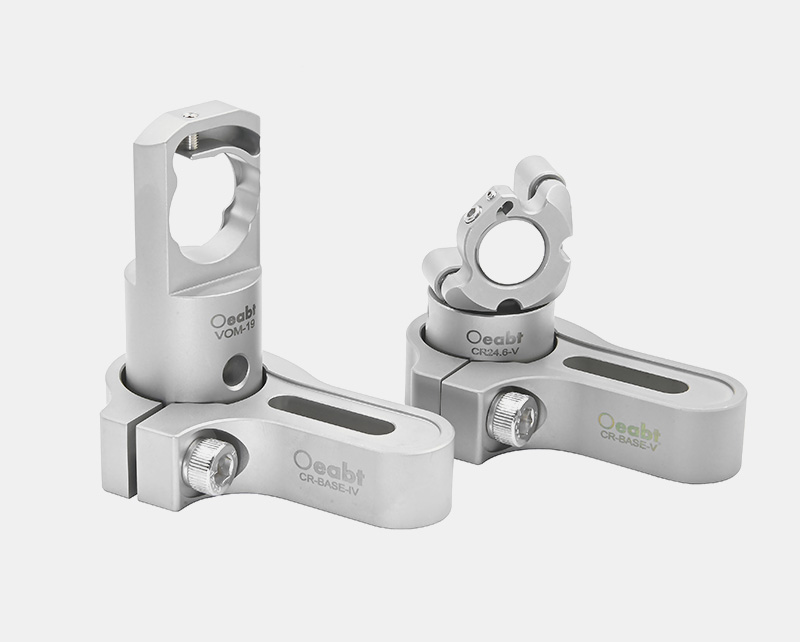

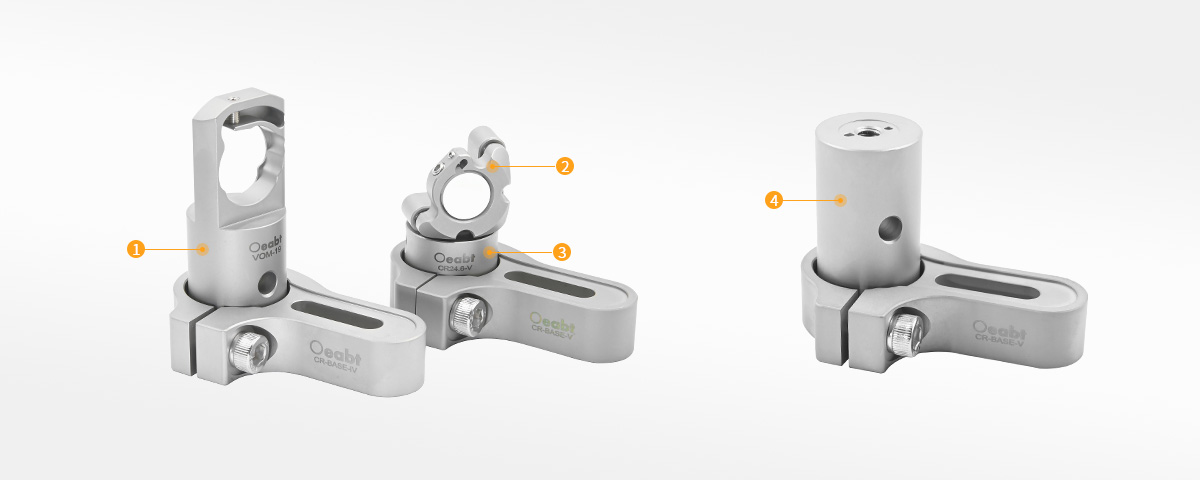

❶∅19mm光学安装座点击购买>	❷Ø1/2英寸低漂移三轴调整镜架点击购买>
❸无磁不锈钢接杆点击购买>	❹Ø1英寸不锈钢接杆点击购买>

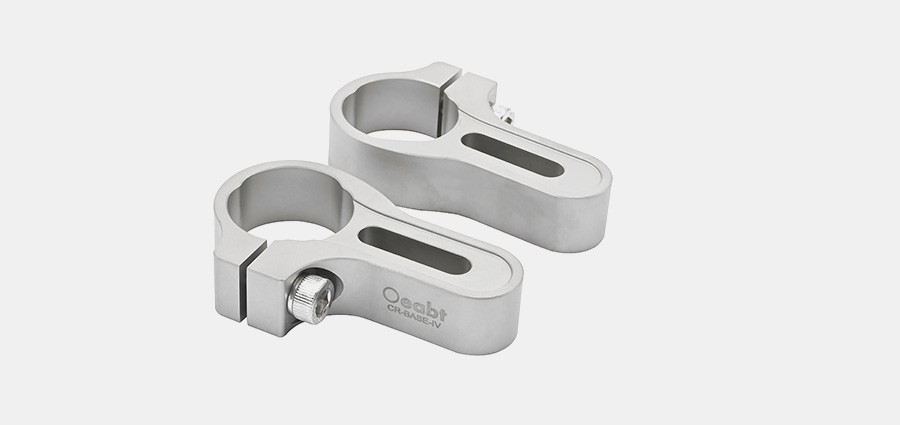

CR-BASE系列无空隙压块
