产品说明

• 两轴调整，调节器：M6*0.35mm；

• 提供角度范围±4°，精度11.98mrad/rev；

• 平台尺寸45*45mm，可水平或垂直安装；

• 安装平台具有M4螺孔阵列；

调整座由经过热处理的不锈钢制成，能够在热波动较大的环境中大程度地减小与温度相关的迟滞效应，维持长期稳定的性能。

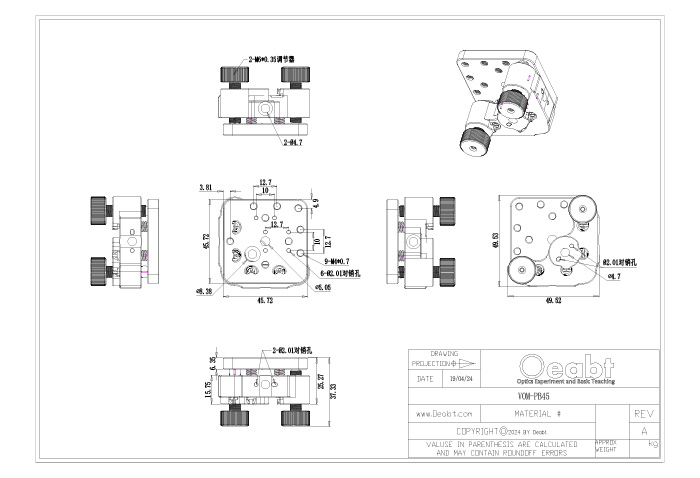

示意图

通用参数

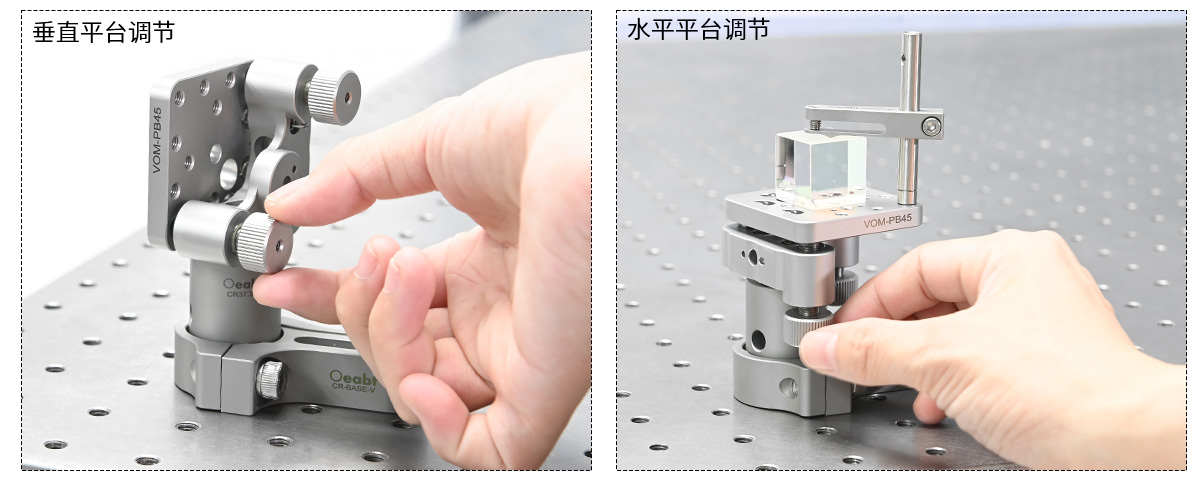

（1）调整座由经过热处理的不锈钢制成，能够在热波动较大的环境中大程度地减小与温度相关的迟滞效应，维持长期稳定的性能。VOM-PB45采用2个M6*0.35mm调节器旋钮，可调角度范围为±4的倾斜仰俯°，精度达11.98mrad/rev。

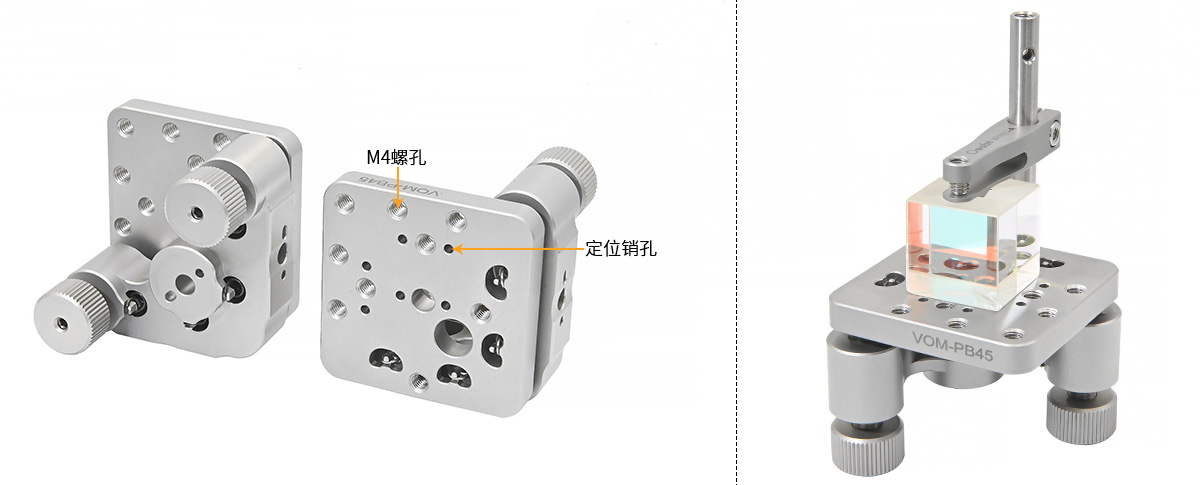

（2）安装座提供了一个平整的安装平面，其表面上布有9处M4螺孔和1处M4通孔，利用VPRK1-A压臂可将光学元件固定到平台上。压臂高度可调，能夹持最大41.8mm的光学元件。周围配备了对准销孔，可利用定位销（不包含）将安装在平台上的元件精确对准。

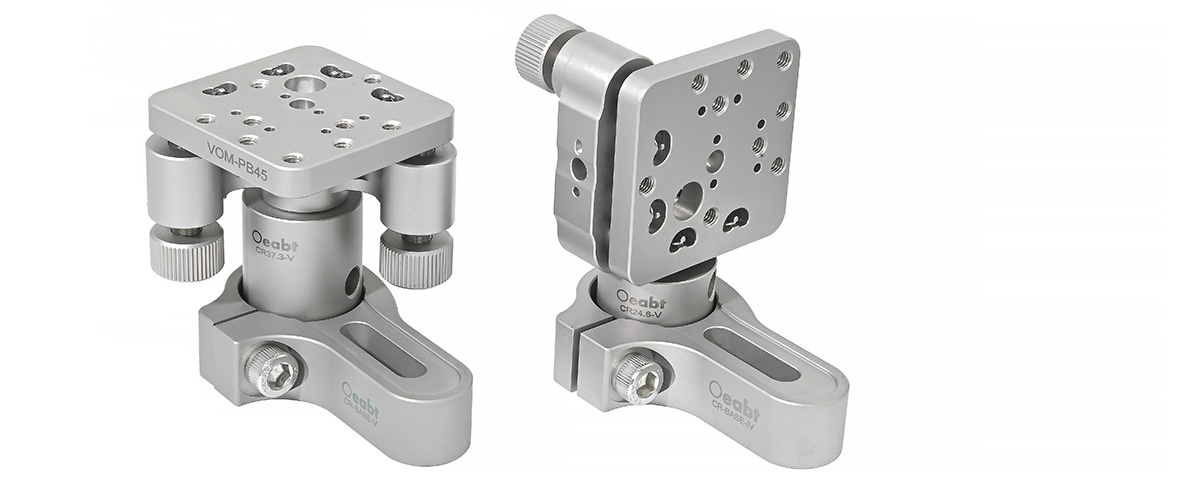

（3）通过调整架背板上的M4沉头孔，可将带有安装平台的调整架水平安装到接杆上。通过顶部的通孔，下沉柱头螺丝固定。此外，也可以利用背板两侧的M4沉孔将调整架的竖直安装到接杆上。

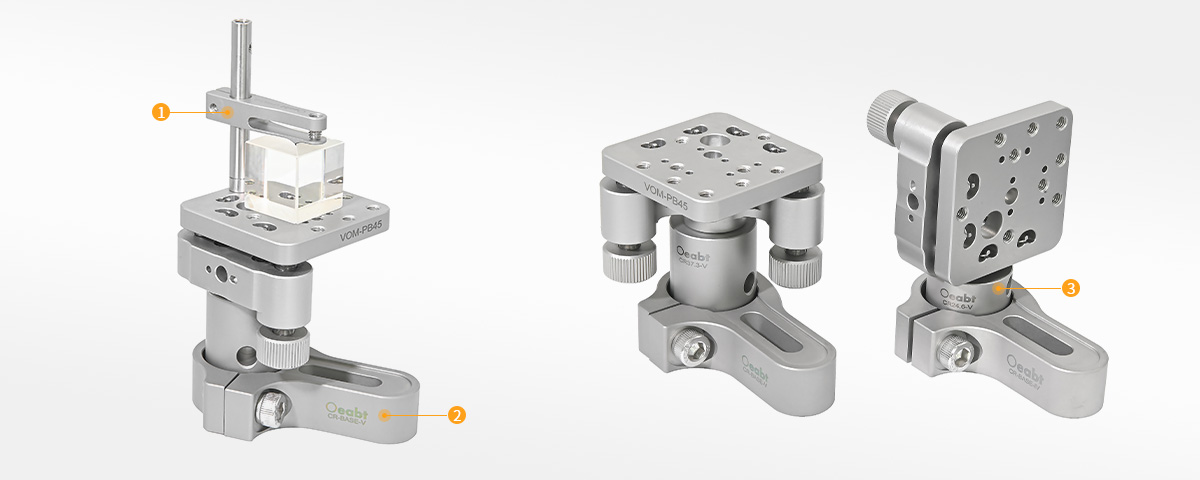

❶VPRK1-A压臂点击购买>	❷CR-BASE系列无空隙压块点击购买>
❸CR-V系列无磁不锈钢接杆点击购买>

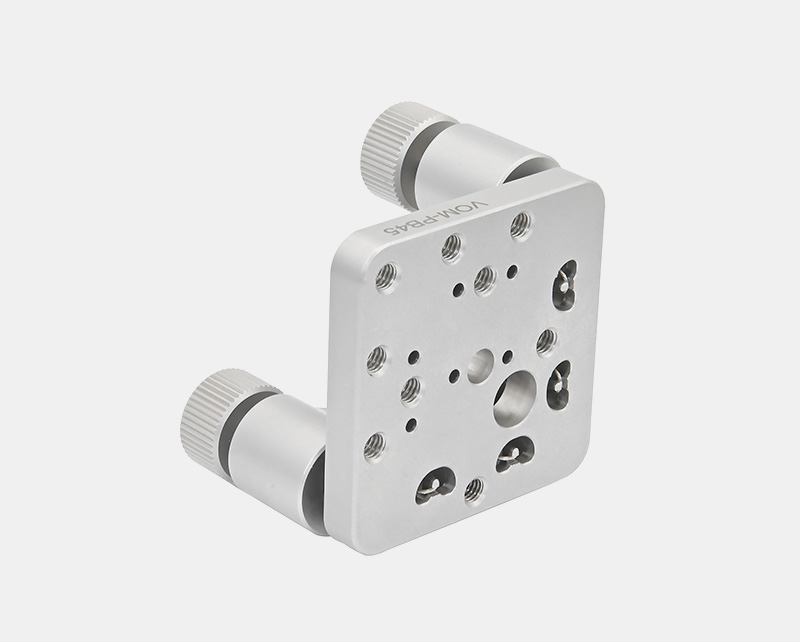

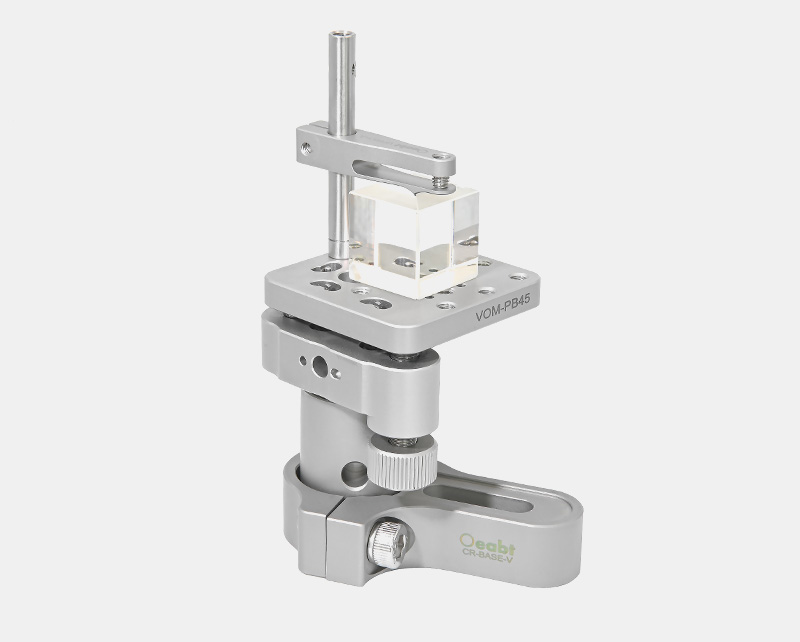

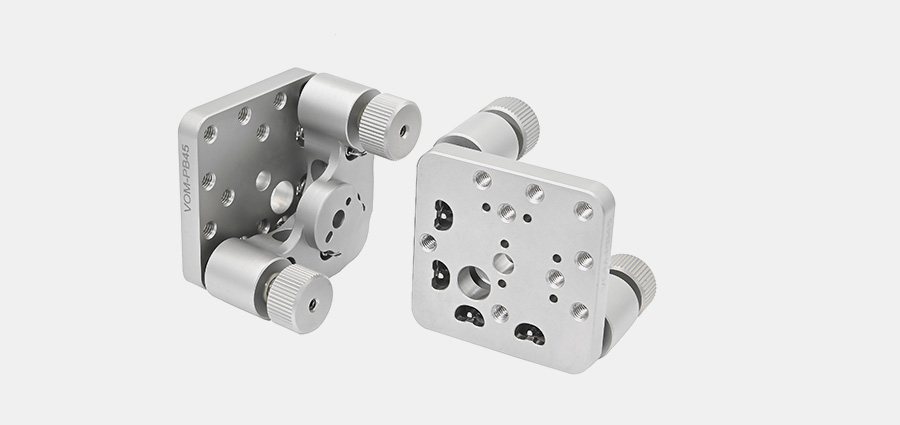

VOM-PB45 低漂移调整安装座

• 两轴调整，调节器：M6*0.35mm；

• 提供角度范围±4°，精度11.98mrad/rev；

• 平台尺寸45*45mm，可水平或垂直安装；

• 安装平台具有M4螺孔阵列；

调整座由经过热处理的不锈钢制成，能够在热波动较大的环境中大程度地减小与温度相关的迟滞效应，维持长期稳定的性能。
