广州基座光学科技有限公司_CSMH系列非偏振分光棱镜

参数规格技术说明组装应用举例

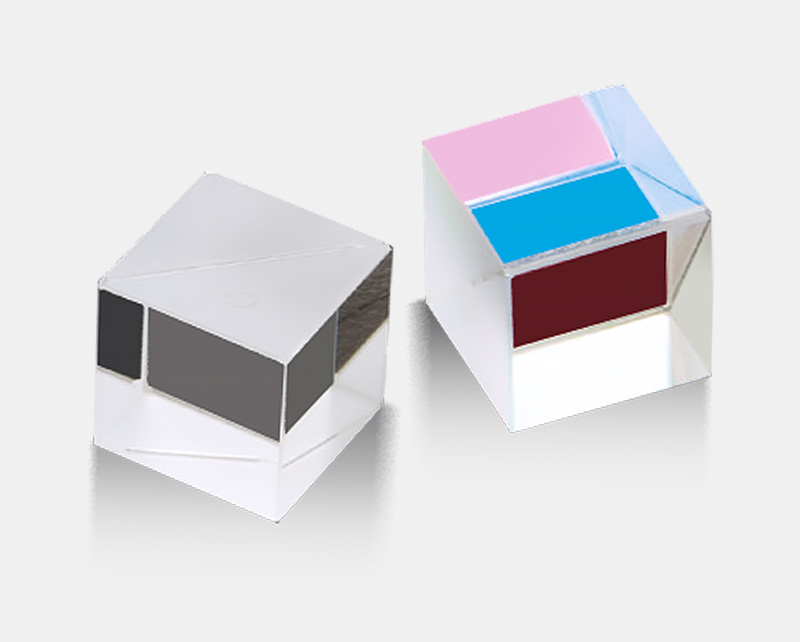

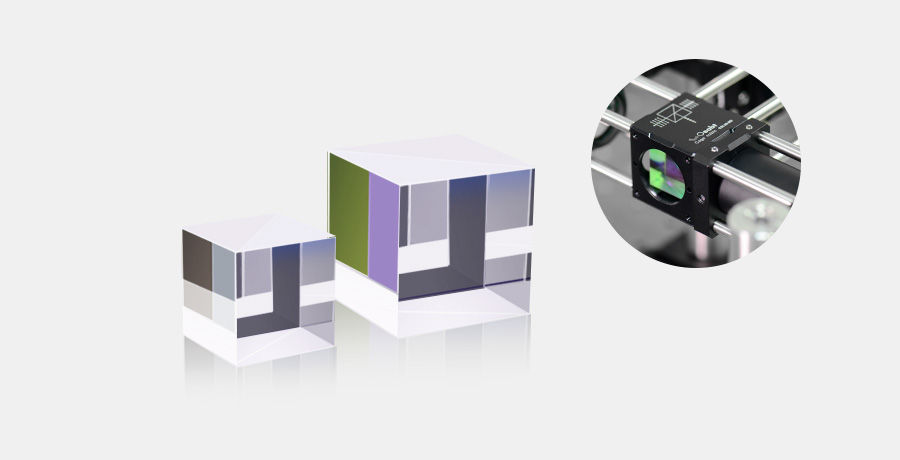

产品说明

• 把白色光源或LED光源等的非偏振光相等地分束为透过光和反射光的立方体型的半反射镜；

• 和直线偏光的偏光方向无关,反射光和透过光的分束比(１:１)保持不变；

• 由于使用多层电介质膜，光量的损失很小，可以有效的分束光线；

• 由于是立方体型半反射镜, 垂直人射光束时, 射出光的光轴不会有平行移动。而且,人射光束与有效直径尺寸相同时,透过光或反射光不会渐晕或变小；

把白色光源或LED光源等的非偏振光相等地分束为透过光和反射光的立方体型的半反射镜 ; 和直线偏光的偏光方向无关,反射光和透过光的分束比( 1:１)保持不变；

产品参数	参数信息
材质	BK7
基材面型精度	λ/4
适用波长	300-1100nm
反射：透过	1:1
透过光束偏角	＜5’
激光损伤阈值	0.3J/cm² （脉冲宽10ns，重复频率20Hz）
入射角度	0°
入射角的偏光条件	非偏振光 45°方向的直线偏光或圆偏光
表面质量	20-10
有效范围	外形尺寸85%的正方形内切圆
镀膜	斜面：多层电介质膜；侧面4面：防反射膜

宽带非偏光分光棱镜
型号	参数
CSMH-20-P \| 无镀膜202020mm; 波长:300-1100nm; 透过率:80%;
CSMH-20-M \| 镀防反射膜202020mm; 波长:400-700nm; 透过率:90%;
CSMH-25-P \| 无镀膜252525mm; 波长:300-1100nm; 透过率:80%;
CSMH-25.4-M \| 镀防反射膜25.425.425.4mm; 波长:400-700nm; 透过率:90%;
CSMH-25.4-MNIR \| 镀防反射膜25.425.425.4mm; 波长:700-1355nm; 透过率:90%;

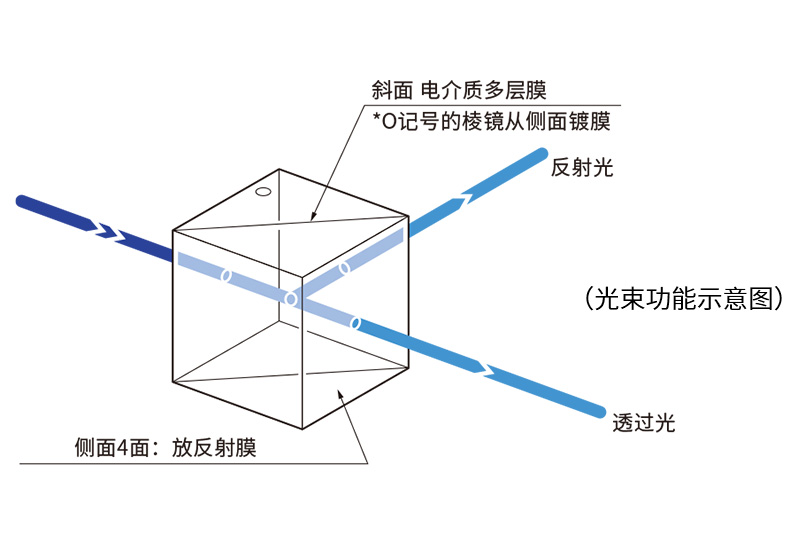

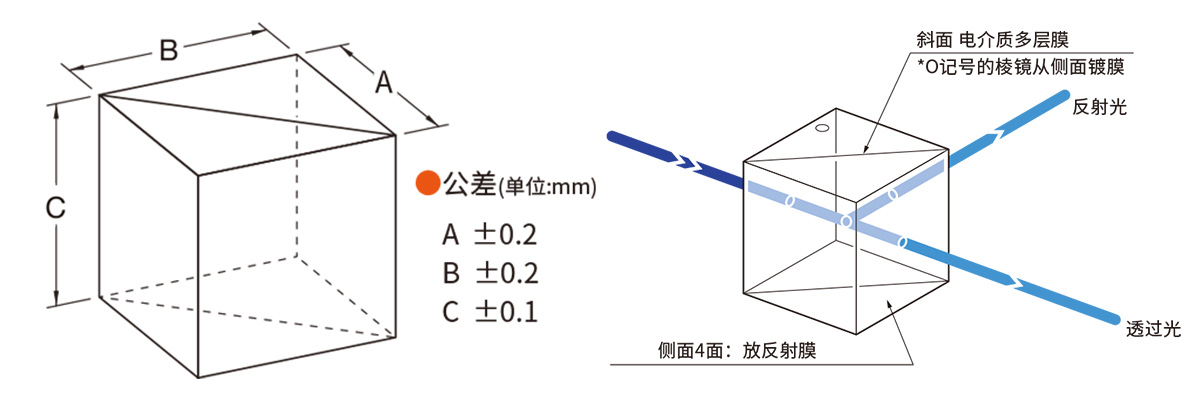

示意图

通用参数

☑光学元件知识点

-分光棱镜系列

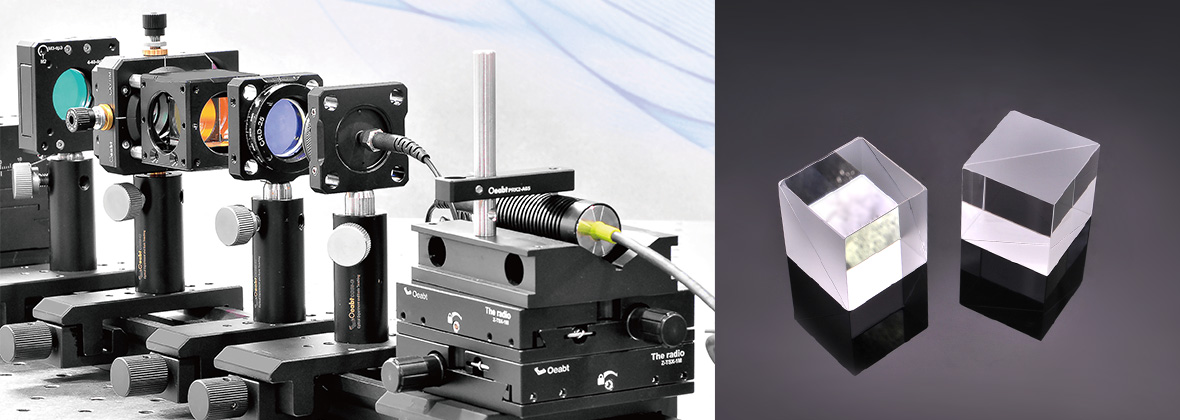

广泛应用于图像科学、激光测量等领域。分光镜是一个可以将一束光分成两束光的光学装置，是光学干涉仪中间的重要零件。在其最常见的形式-立方体中。

分光镜分类：

按照元件分：分光平片、分光棱镜；
按照偏振态分：偏振分光棱镜、消偏振分光棱镜；
按照带宽分：窄带分光棱镜、宽带分光棱镜；

与分光片相比，分光棱镜的反射及透射光光程是相等的。在透光时，分光棱镜没有光线偏移造成的影响，所以不会存在光束平移、鬼像以及干涉的困扰。用于分光及成像。45°角入射时无需长时间校准。

类型	入射光偏振态	类型
普通分光棱镜	45°线偏振光	部分偏振光
	圆偏振光
	自然光
偏振分光棱镜	任意偏振光	s偏振光和p偏振光
	自然光s
消偏振分光棱镜	任意偏振光	与入射光偏振态相同
	自然光
分光平片	45°线偏振光	部分偏振光
分光光楔	圆偏振光	部分偏振光
	自然光
单波长偏振分光平片	任意偏振光	偏振光和p偏振光
	自然光s
单波长消偏振分光平片	任意偏振光	与入射光偏振态相同
	自然光

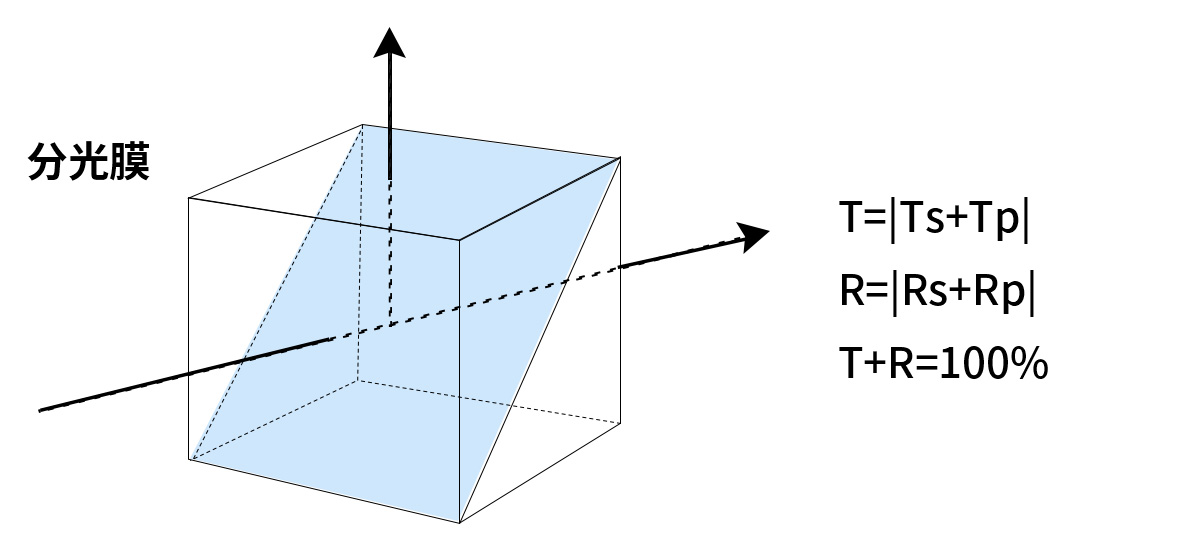

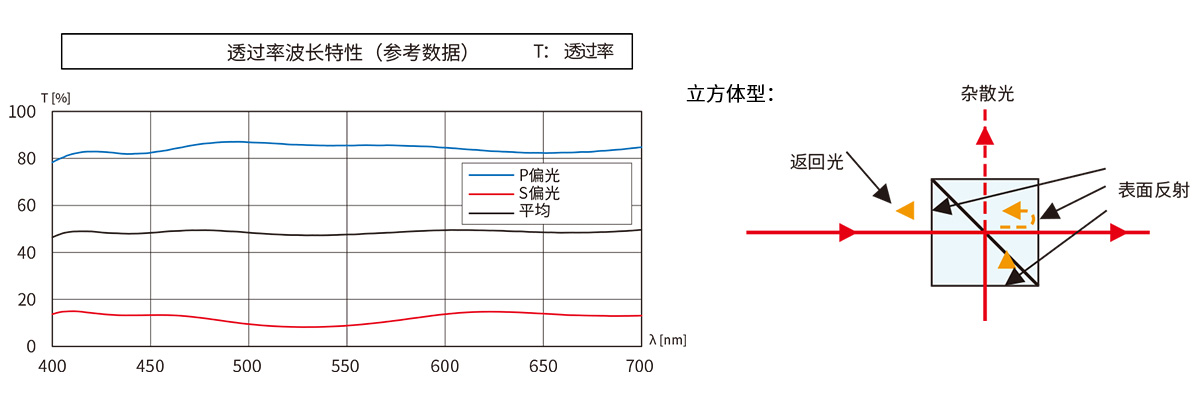

T：透过率；R：反射率；P偏光/S偏光；

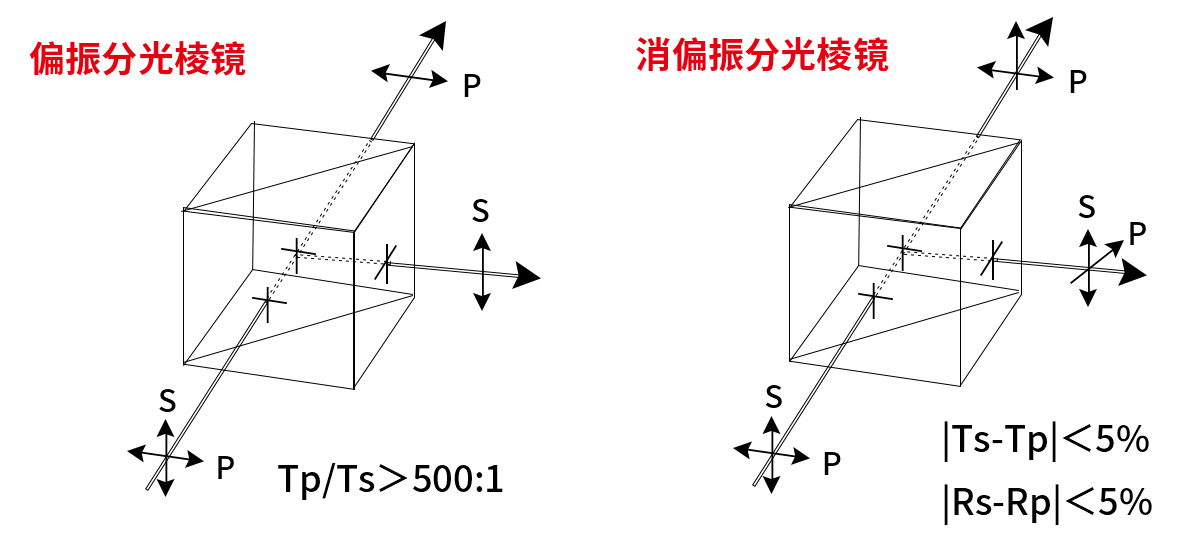

图1：偏振分光棱镜; 图2:消偏振分光棱镜;

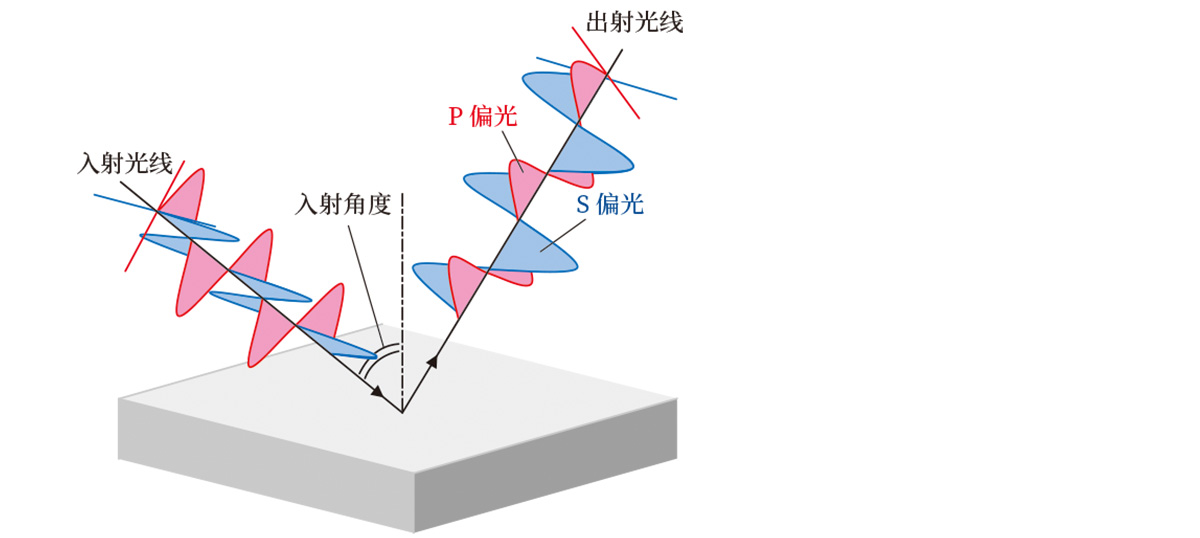

当光线斜入射到玻璃表面时, 其反射率会随入射光线的偏光方向而发生变化。在玻璃表面的法线和入射光束所构成的平面内振动的光波被称为P偏光, 与P偏光正交方向振动的光波被称为S偏光。其他方向的偏振状态可以认为是不同比例的P偏光和S偏光合成的结果。
P偏光和S偏光的反射率由入射角度和玻璃的折射率所决定，因为他们遵循的法则不同,所以P偏光和S偏光的反射率也是不同的。

-光学镀膜基本原理

光学薄膜技术一般用来控制基板对入射光束的反射率和透过率, 镀膜是用物理或化学的方法在材料表面镀上一层透明的电解质膜, 或镀一层金属膜。目的是改变材料表面的反射和透射特性，以满足不同的需要。为了消除光学零件表面的反射损失, 提高成像质量，涂镀一层或多层透明介质膜, 称为增透膜或减反射膜。随着激光技术的发展，对膜层的反射率和透过率有不同的要求，促进了多层高反射膜和宽带增透膜的发展。为各种应用需要, 利用高反射膜制造偏振反光膜、彩色分光膜、冷光膜和干涉滤光片等。
光学元件表面镀膜后，光在膜层层上多次反射和透射，形成多光束干涉, 控制膜层的折射率和厚度，可以得到不同的强度分布，这是干涉镀膜的基本原理。

（1）把白色光源或LED光源等的非偏振光相等地分束为透过光和反射光的立方体型的半反射镜 ; 和直线偏光的偏光方向无关,反射光和透过光的分束比( 1:１)保持不变。

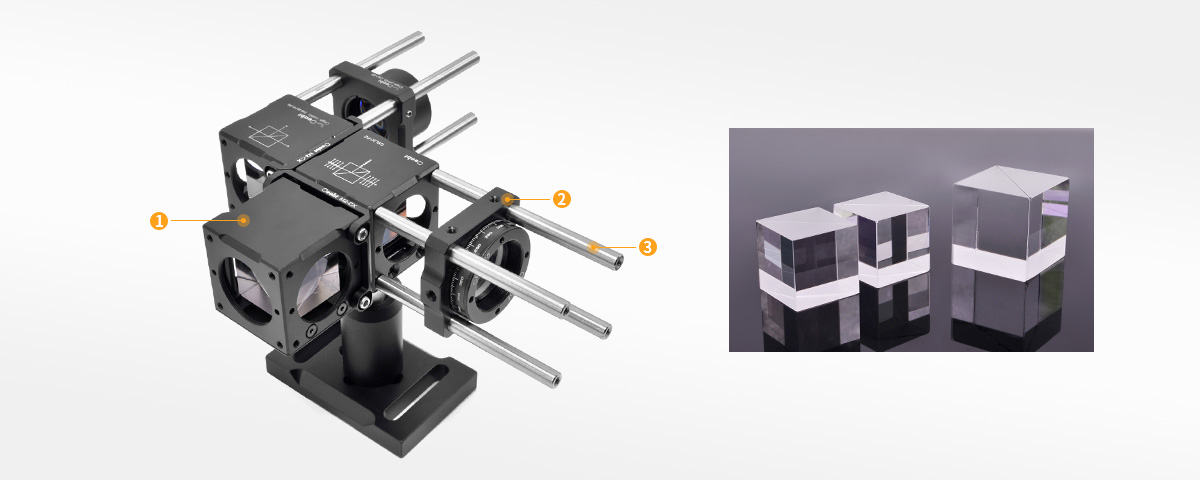

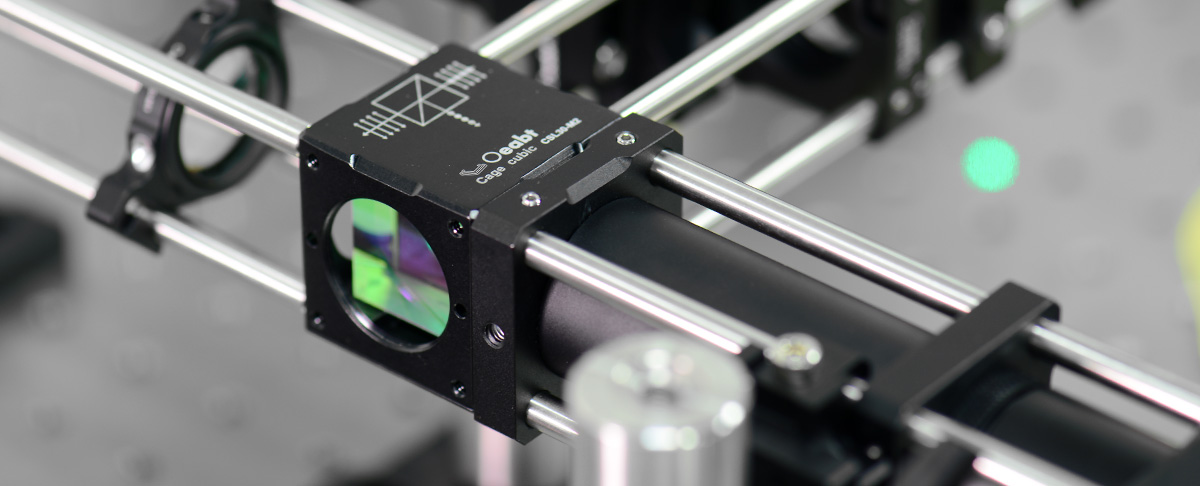

（2）30mm笼式立方体里预装载了棱镜；

❶ CSL30-M2 30mm笼式立方体点击购买 >	❷ CRD-25 30mm笼式旋转安装架点击购买 >
❸ PCM-S系列 Ø6mm笼式支杆点击购买 >

广泛应用于图像科学、激光测量等领域。分光镜是一个可以将一束光分成两束光的光学装置，是光学干涉仪中间的重要零件。在其最常见的形式-立方体中。与分光片相比，分光棱镜的反射及透射光光程是相等的。在透光时，分光棱镜没有光线偏移造成的影响，所以不会存在光束平移、鬼像以及干涉的困扰。用于分光及成像。45°角入射时无需长时间校准。

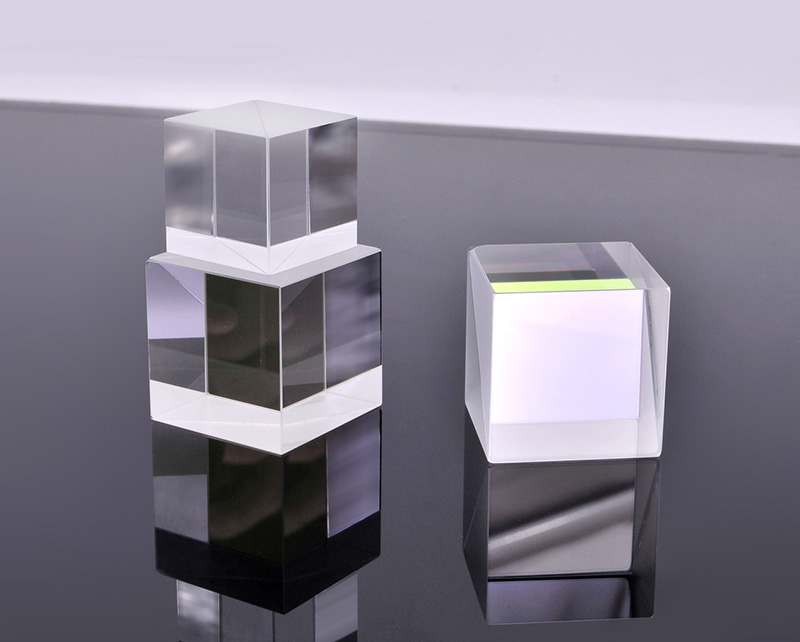

CSMH系列宽带非偏光分光棱镜

• 适用宽带波长：300-1100nm；

• 和直线偏光的偏光方向无关，反射光和透过光的分束比（１：１）保持不变；

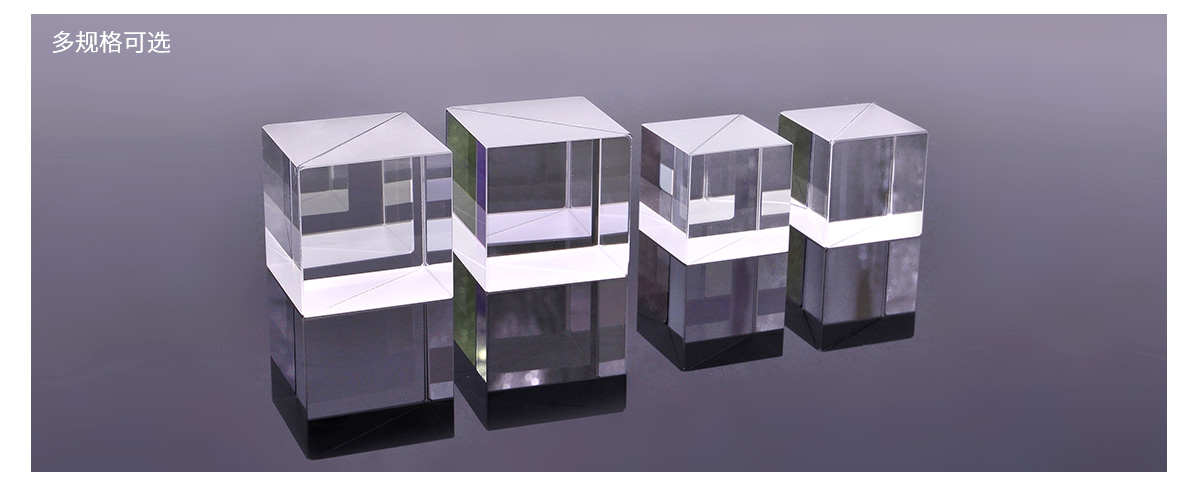

• 有20mm和25mm规格可选，有镀膜款、无镀膜款；

分光镜是一个可以将一束光分成两束光的光学装置，是光学干涉仪中间的重要零件。在其最常见的形式-立方体中。广泛应用于图像科学、激光测量等领域。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： CSMH-25.4-M

规格：边长25.4mm,400-700nm

工程图：点击下载

对比：

单价：￥480

发货日期：无货

购物车：

CSMH-25.4-M 宽带非偏光分光棱镜【镀膜】

产品描述

反射:透过1:1;
适用波长:400-700;
透过率:90%
型号： CSMH-25.4-MNIR

规格：边长25.4mm,700-1355nm

工程图：点击下载

对比：

单价：￥480

发货日期：当天

购物车：

CSMH-25.4-MNIR 宽带非偏光分光棱镜【镀膜】

产品描述

反射:透过1:1;
适用波长:700-1355nm;
透过率:90%

宽带非偏光分光棱镜
型号	参数
CSMH-20-P \| 无镀膜202020mm; 波长:300-1100nm; 透过率:80%;
CSMH-20-M \| 镀防反射膜202020mm; 波长:400-700nm; 透过率:90%;
CSMH-25-P \| 无镀膜252525mm; 波长:300-1100nm; 透过率:80%;
CSMH-25.4-M \| 镀防反射膜25.425.425.4mm; 波长:400-700nm; 透过率:90%;
CSMH-25.4-MNIR \| 镀防反射膜25.425.425.4mm; 波长:700-1355nm; 透过率:90%;
