RK100-A系列 360度旋转分度台

产品推荐

产品推荐

首页 > 产品中心 > 光学调整架 > RK100-A系列 360度旋转分度台
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

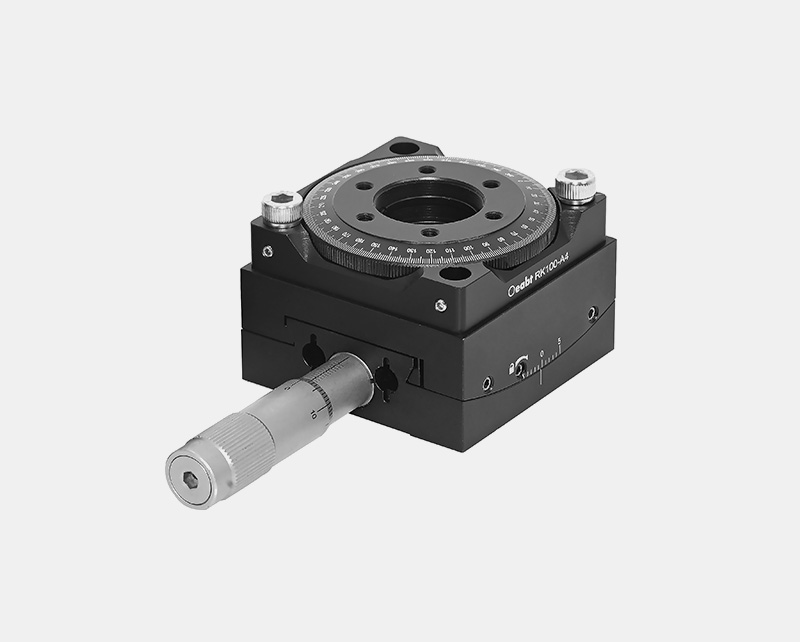

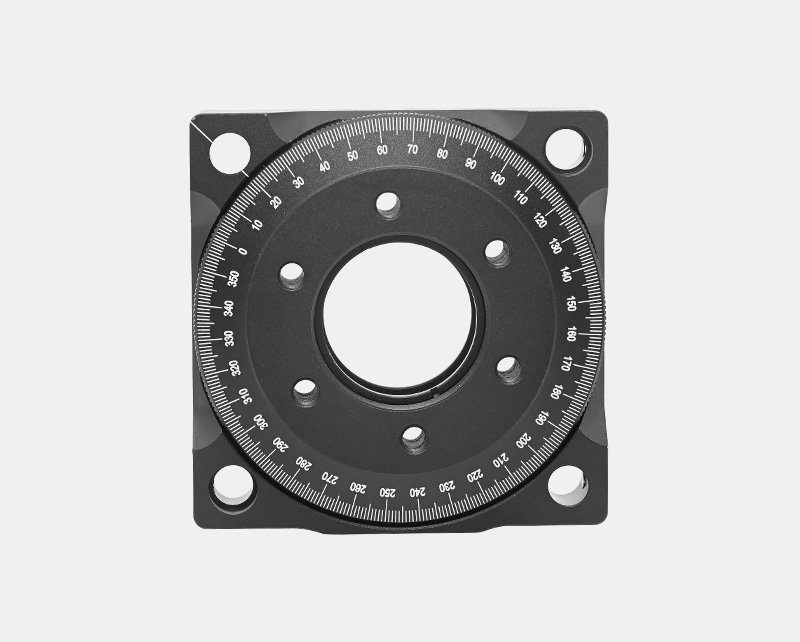

• 360°连续旋转，分度1°；

• SM1（1.035”-40）内螺纹；

• 兼容安装Ø1英寸的偏振光学元器件；

• 孔间距50mm，适用于大部分位移台面或光学平台安装；

• 底部M4螺孔安装接杆，用于自由空间实验；

分度台具有完整的滚珠轴承座圈，旋扭平台的滚花边缘或旋钮进行连续旋转，一侧边角激光刻有对准线，用于辅助对准。 刻度盘以1°增量，每10°标记刻度数字以便进行精密移动和重复定位。

规格 63.5*62.0*12.5mm
调节范围
 360°连续旋转，分度1°
中心孔径
 SM1（1.035”-40）内螺纹
螺孔类型
 台面：M4*6处，底部：M4*1处
材质
 7075铝合金

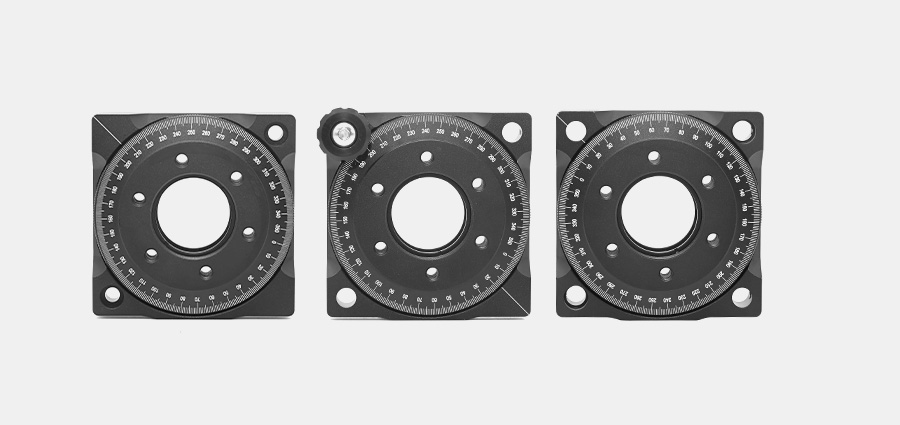

型号 调节方式
 沉孔间距
 重量
RK100-A2
 滚花边缘
 M4*2处（沉头孔），对角
 104.4g
RK100-A3
 手拧旋钮
 M6*2处（通孔），对角
 107.1g
RK100-A4
 滚花边缘
 M4*2处（沉头孔），M6*2处（通孔），间距50*50mm
 102.2g

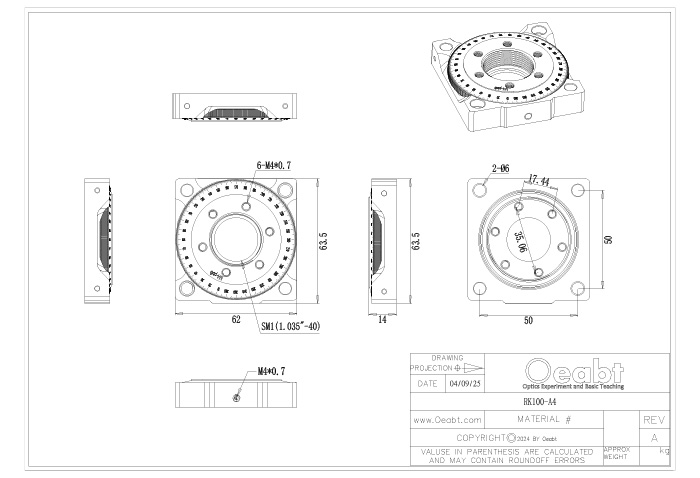

示意图
通用参数

☑光学知识点

- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号,  但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS，美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小，螺距一样为每英寸40牙。具体尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2则表示1和2英寸】

系列  类型
 螺纹(in)
 公称直径(mm)
 小径(mm)
 中径(mm)
 大径(mm)
SM05
 内 0.535-40
 13.59
 12.98±0.07
 13.24±0.05
 ＞13.59
SM05
 外 0.535-40
 13.59
 ＜12.78 13.10±0.05
 13.50±0.05
SM1
 内 1.535-40
 26.29
 25.68±0.07
 25.95±0.05
 ＞26.29
SM1
 外 1.535-40
 26.29
 ＜25.48
 25.79±0.05
 26.19±0.06
SM2
 内 2.535-40
 51.69
 51.08±0.075
 51.35±0.075
 ＞51.69
SM2
 外 2.535-40
 51.69
 ＜50.87
 51.18±0.05
 51.59±0.05


☑产品描述

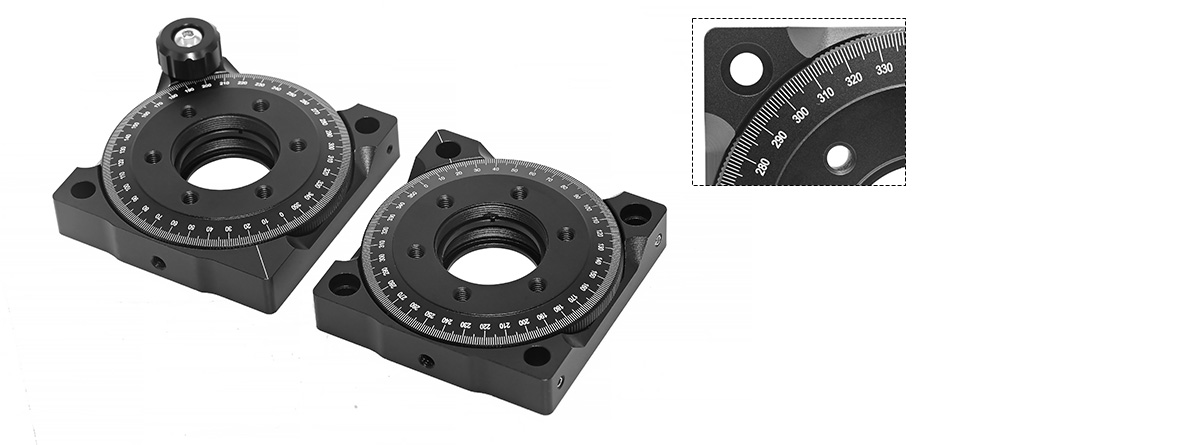

（1）分度台具有完整的滚珠轴承座圈，旋扭平台的滚花边缘或旋钮进行连续旋转，一侧边角激光刻有对准线，用于辅助对准。 刻度盘以1°增量，每10°标记刻度数字以便进行精密移动和重复定位。

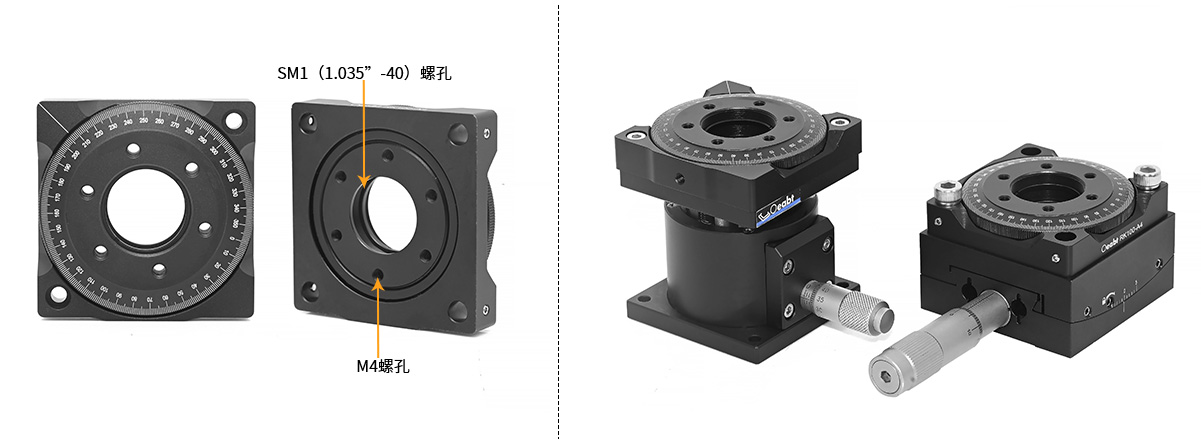

（2）台面中心孔径为SM1（1.035”-40）螺孔，孔深11.8mm，且周面开有6处M4螺孔。中心孔附带一个CSK3卡环，可将Ø1英寸的光学元件（例如波片、偏振片）夹持固定在内。兼容SM1系列的透镜套管或其它元器件。

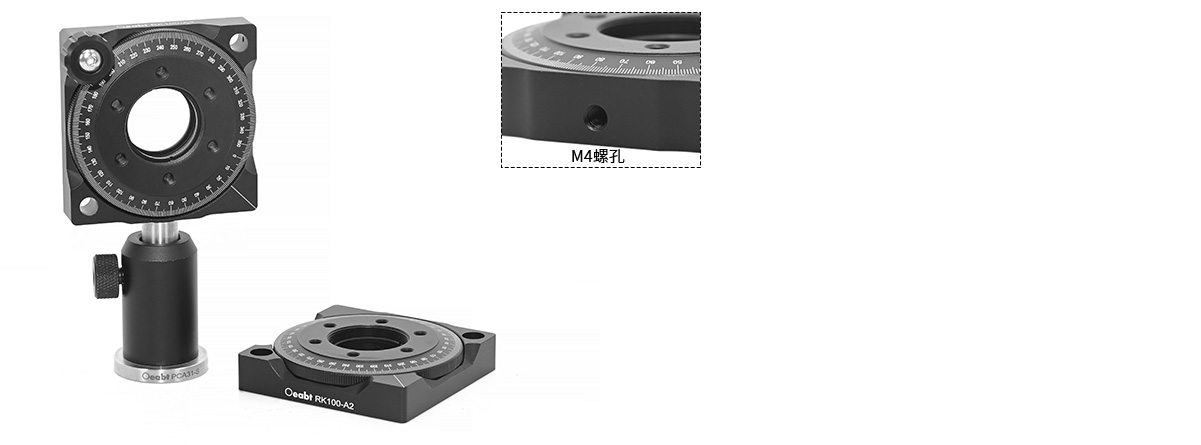

（3）安装座可以使用侧面的M4螺孔以垂直配置进行接杆安装。另外，它们也可以用作平台，通过四周边角的2个或4个通孔间隙直接安装到光学平台、面包板或其他平台上。

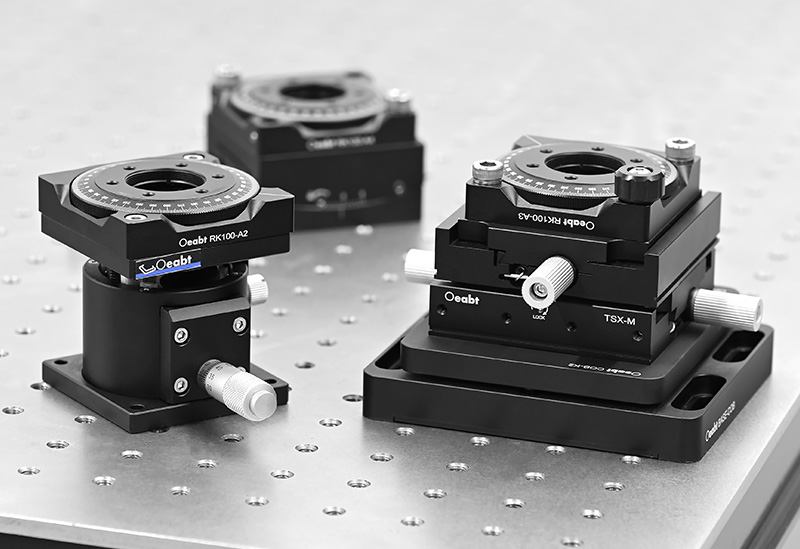

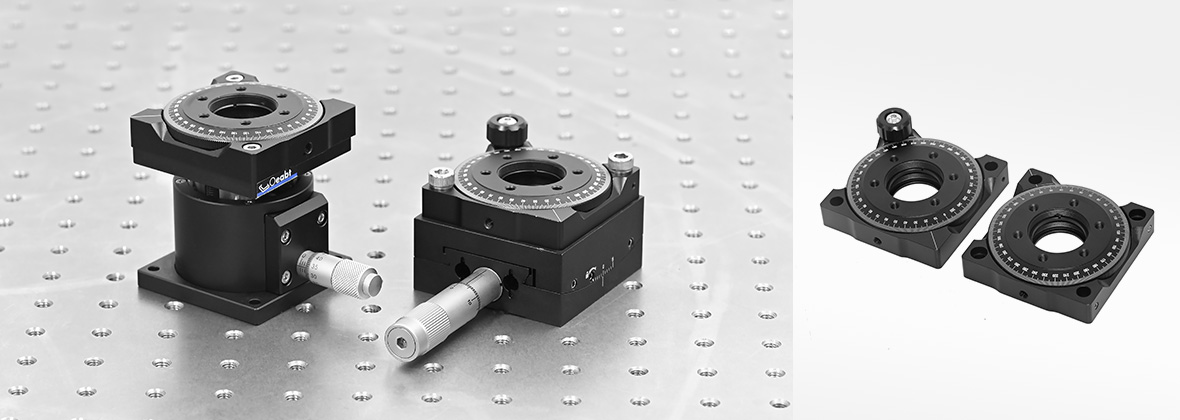

手动镜架分解组装

❶ BASE-COB-K系列 快拆底座 点击购买>
 ❷ TSX-M 线性燕尾位移台 点击购买>
❸ PCA-S系列 Ø12mm不锈钢接杆 点击购买>
 ❹ CA-A系列 接杆支架 点击购买>

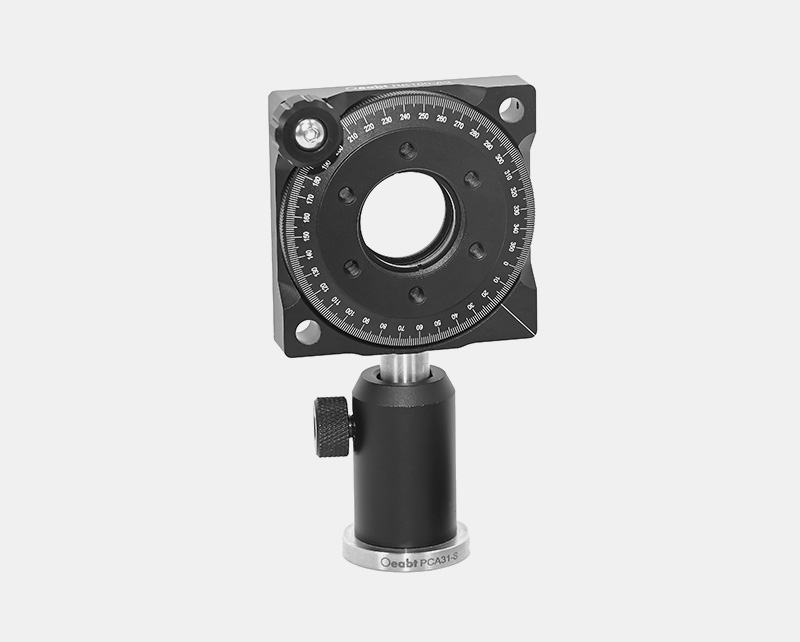

❺ PCA31-S 接杆底盘 点击购买>




  • RK100-A3 STP文件
  • RK100-A4 STP文件
  • RK100-A2 STP文件

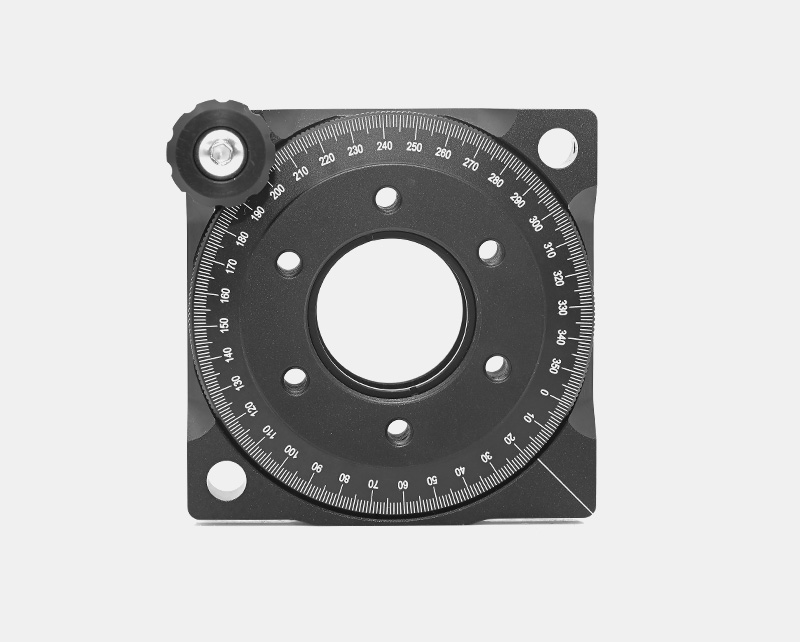

RK100-A3 旋转镜架360度分度台

• 360°连续旋转，分度1°；

• SM1（1.035”-40）内螺纹；

• 兼容安装Ø1英寸的偏振光学元器件；

• 孔间距50mm，适用于大部分位移台面或光学平台安装；

• 底部M4螺孔安装接杆，用于自由空间实验；

分度台具有完整的滚珠轴承座圈，旋扭平台的旋钮进行连续旋转，一侧边角激光刻有对准线，用于辅助对准。 台面中心孔径为SM1（1.035”-40）螺孔，孔深11.8mm，且周面开有6处M4螺孔。中心孔附带一个CSK3卡环，可将Ø1英寸的光学元件（例如波片、偏振片）夹持固定在内。

RK100-A3

型号
规格
工程图
对比
单价
发货日期
购物车
RK100-A4 旋转镜架360度分度台

• 镜孔直径25.7mm可安装Ø1英寸光学镜片；

• 自带锁紧卡环可实现轻松固定镜片，盘面6个M4螺孔可用于改装其它实验系统；

• 分度台盘面,刻有精准刻度尺便于调节校准。可实现轻易定位；

• RK100-A4边角开有6mm通孔可应用于笼式系统的搭建和改装

• 外径采用正方形设计有利于实验空间的压缩利用，工艺采用阳极化发黑处理不易反光；

•  搭载最簿2mm最厚10mm镜片,可通过转接筒实现镜片厚度的增加；

手动旋转分度台适用于直径1英寸光学镜片，安装直径一英寸镜片时，只需要将光学镜片放在带SM螺纹的中心孔中，然后用卡环将其固定即可使用。

RK100-A4

型号
规格
工程图
对比
单价
发货日期
购物车
