FFH1 平板片夹具架

产品推荐

首页 > 产品中心 > 光学调整架 > FFH1 平板片夹具架
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

可同时安装两块平板片、全息干板或测试靶;

最大夹持厚度1mm,夹持2块板时单块厚度0.5mm;

通过Ø4.8mm的沉头孔可直接安装到Ø12mm接杆上;

通过Ø4.5mm通孔叠装夹具架,以安装多个平板;

夹具架适合夹住1个或2个矩形平板,可以夹持宽度大于35 mm,且夹持1块最厚为1mm,或2块最厚0.5mm的矩形组件。

型号
FFH1
规格
50.8*10.7*23.4mm
夹持厚度
宽度大于35 mm,最厚1mm的矩形平板
螺纹类型
1处Ø4.8mm沉头孔,2处Ø4.5mm通孔
重量
12.4g
材质
7075铝合金

示意图
通用参数

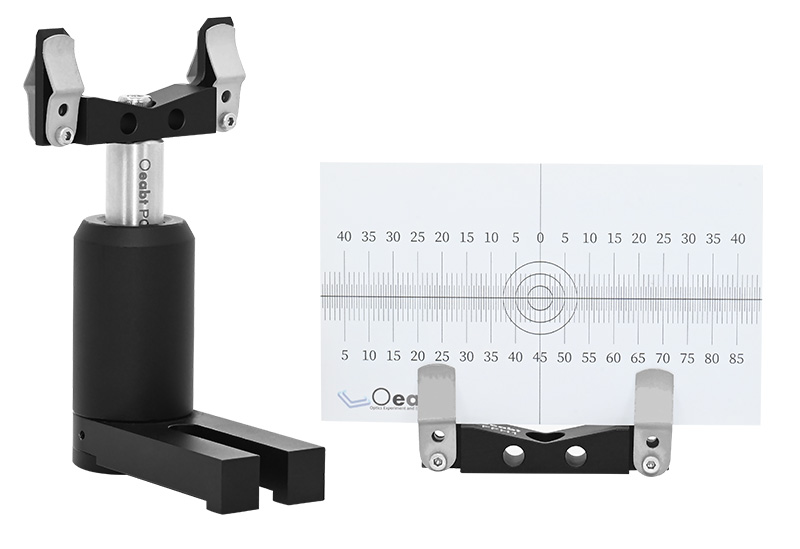

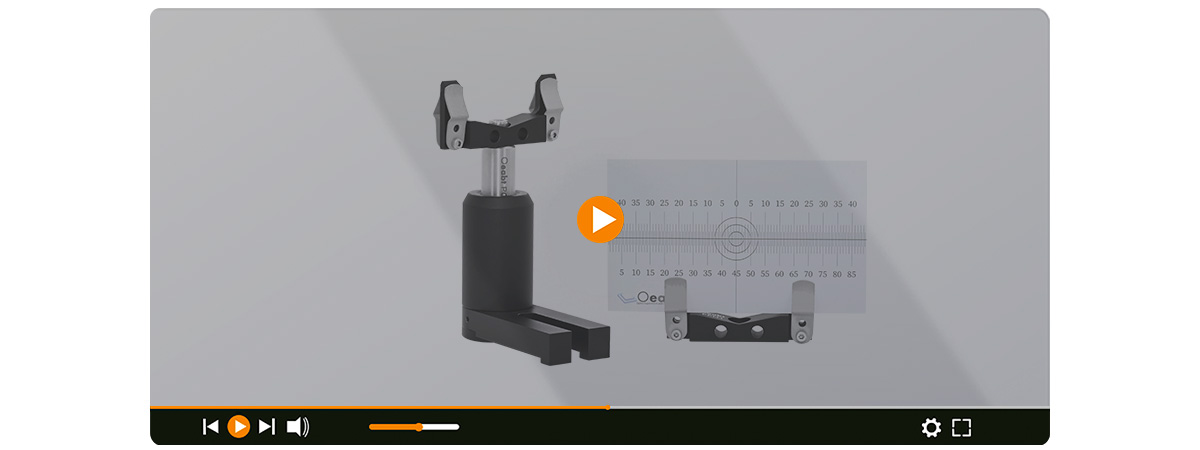

(1)夹具架适合夹住1个或2个矩形平板,可以夹持宽度大于35 mm,且夹持1块最厚为1mm,或2块最厚0.5mm的矩形组件。兼容多种全息干板和测试靶或矩形组件(不建议夹持镜片元件,以防破裂受损)。

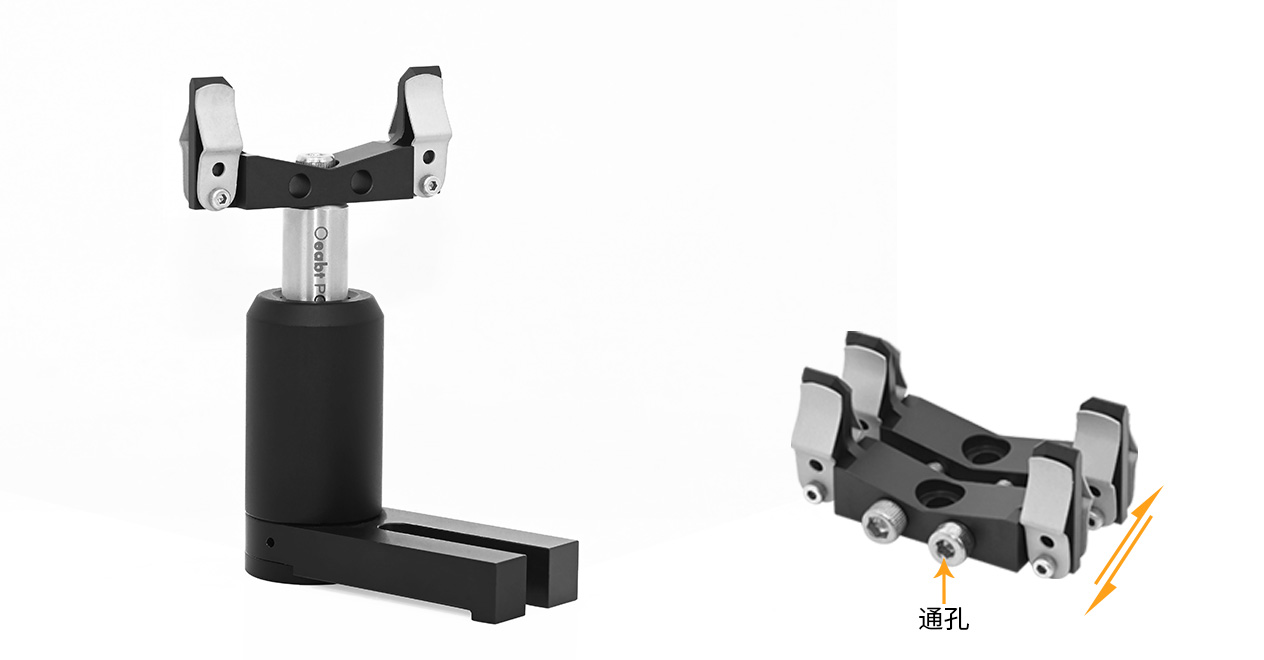

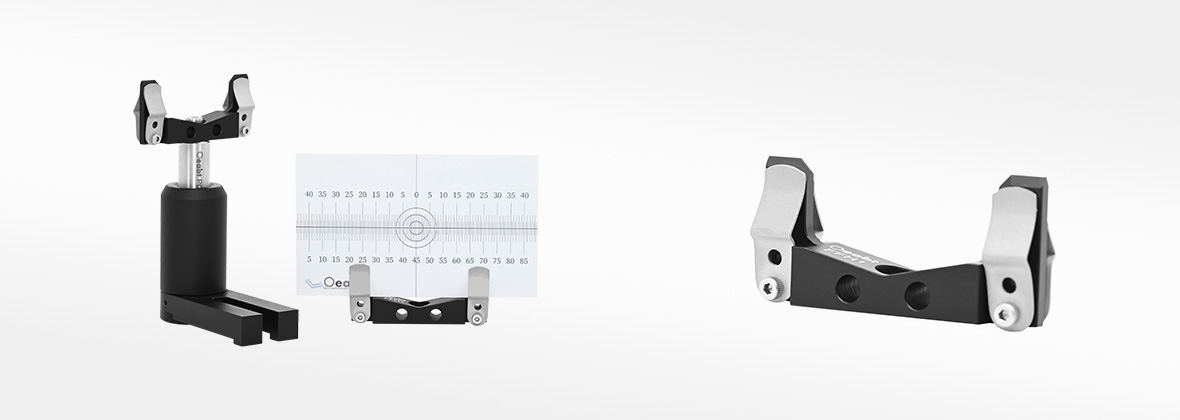

(2)夹具中心有1处Ø4.8mm的沉头孔,通过M4柱头螺丝可安装到Ø12mm的接杆上。此外,架上侧面带有2个通孔,配合M4螺丝使用,能够叠装多个夹具架。

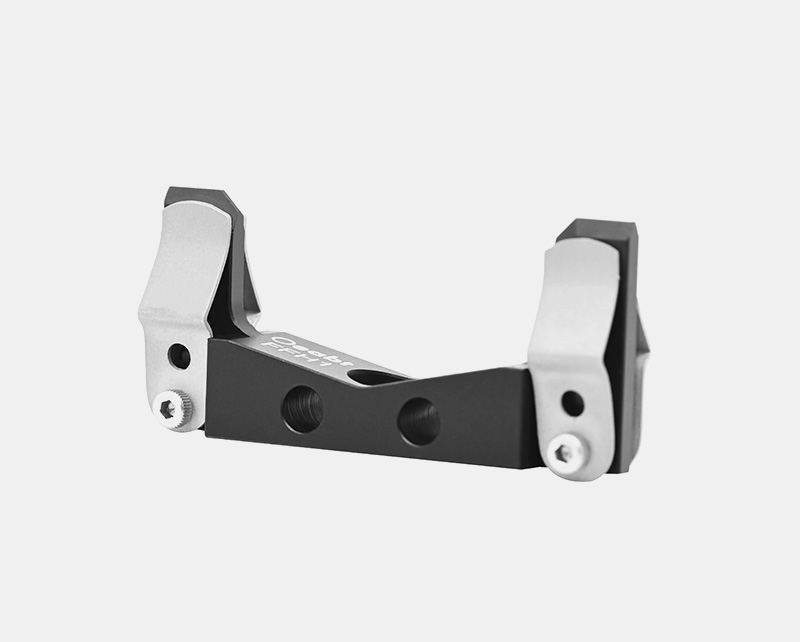

FFH1 平板片夹具架

可同时安装两块平板片、全息干板或测试靶;

最大夹持厚度1mm,夹持2块板时单块厚度0.5mm;

通过Ø4.8mm的沉头孔可直接安装到Ø12mm接杆上;

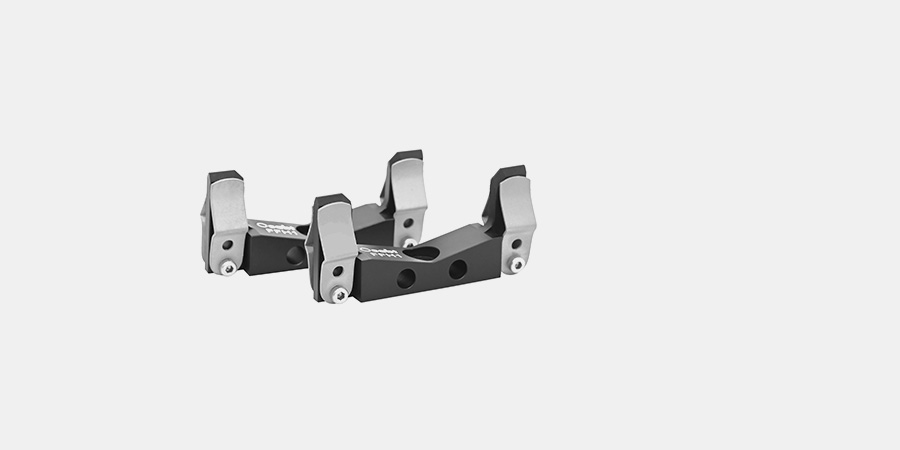

通过Ø4.5mm通孔叠装夹具架,以安装多个平板;

夹具架适合夹住1个或2个矩形平板,兼容多种全息干板和测试靶或矩形组件。

型号
规格

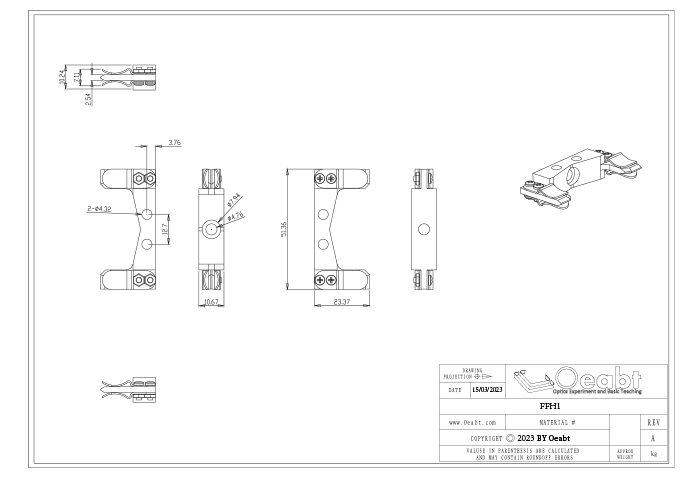

工程图
