产品说明
• 三轴倾斜，提供俯仰和偏转调节±5°；
• 用于安装高度在17.5~28.0mm的棱镜、分束镜、非标准光学元件；
• 可锁定式M5*0.25调节螺钉；
光机组件
Optical and mechanical components
笼式系统
CAGE SYSTEMS
透镜套筒系统
Lens sleeve
光机轨道
Optical mechanical track
光学平台/面包板
OPTICAL PLATFORMS
实验光源
EXPERIMENT LIGHT SOURCES
运动控制
MOTION CONTROL
光学显微成像
optical Microimaging
传感器/电控
Sensor/Electronic Control
光纤类
Fiber optic components
应用组合
Application portfolio
光学元件
OPTICAL CPMPONENTS
振镜扫描系统
低漂移系列
Low drift series

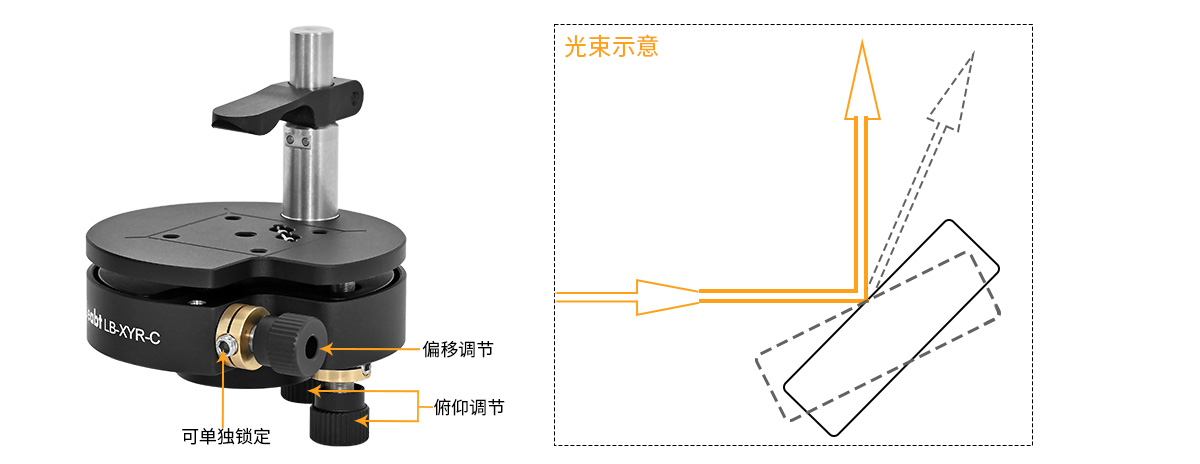

（1）LB-XYR-C棱镜调整架具有与光学元件反射表面中心相交的旋转轴，可消除在调整期间不必要的线性光束平移。是分束光学器件或棱镜精密对准的理想解决方案。该精密调整架具有三个调节器（可单独锁定），提供一个位于安装表面下方的二维调整机构，实现倾斜俯仰方向±5°的精密调整。第三个旋钮轴提供±5°范围内的旋转偏航调整。

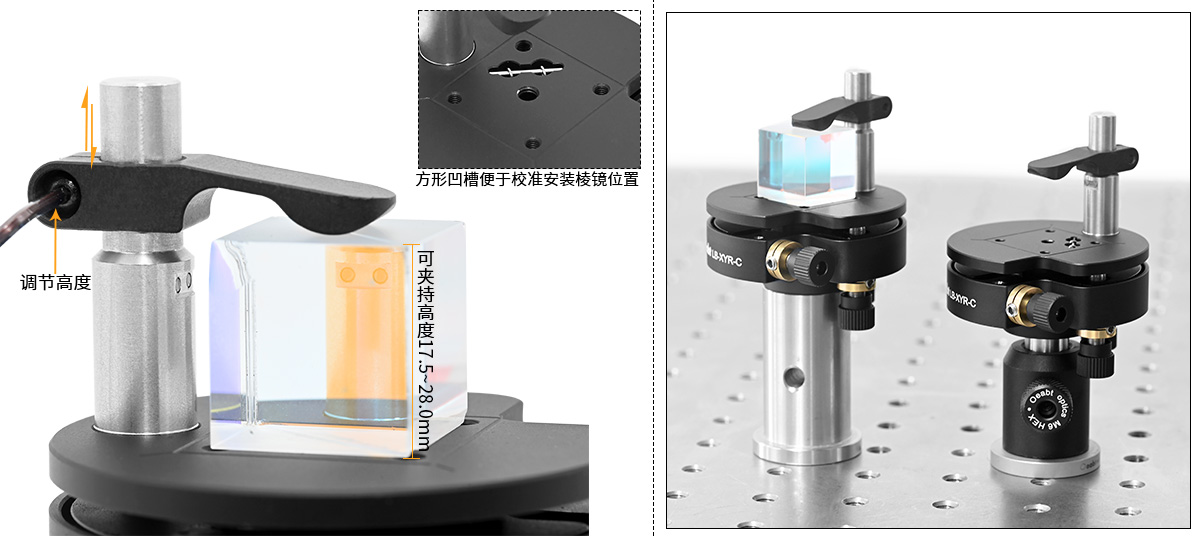

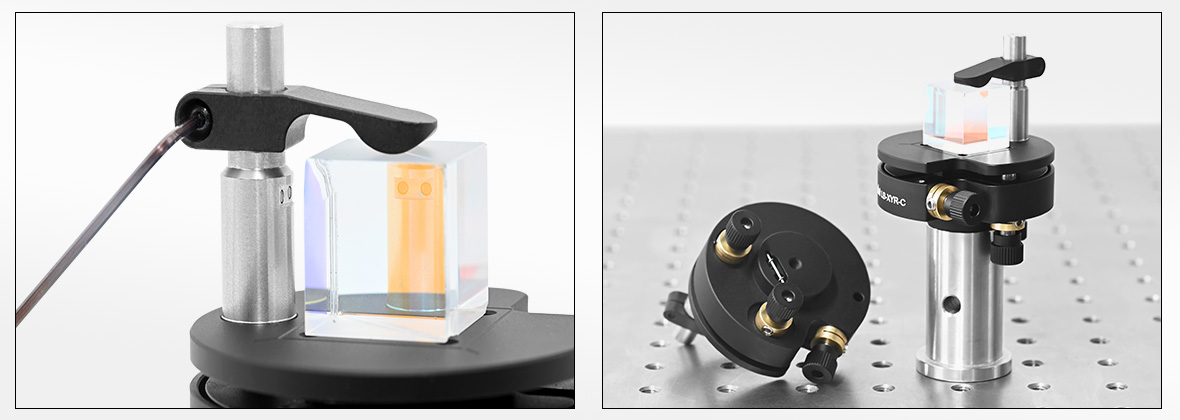

（2）压臂提供夹持力，可压紧高度在17.5~28.0mm的棱镜、分束镜或非标准光学元件。可以通过1.5mm扳手拧松紧固螺丝改变压臂在接杆架上的位置来实现高度调节。

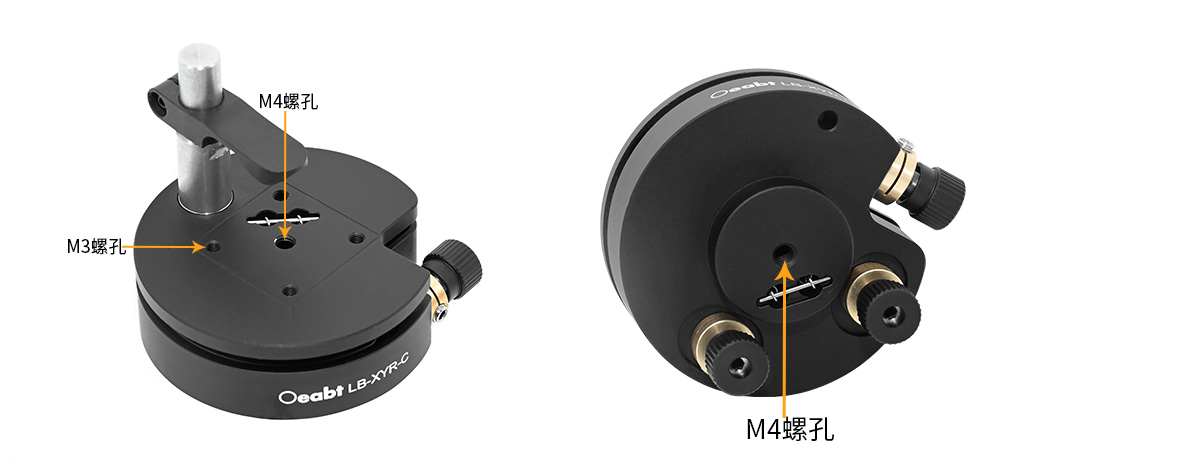

（3）调整架安装台面另有4处M3，1处M4螺孔，便于安装其它光元件。且底部具有用于安装到光学接杆的M4螺孔，应用于自由空间实验。

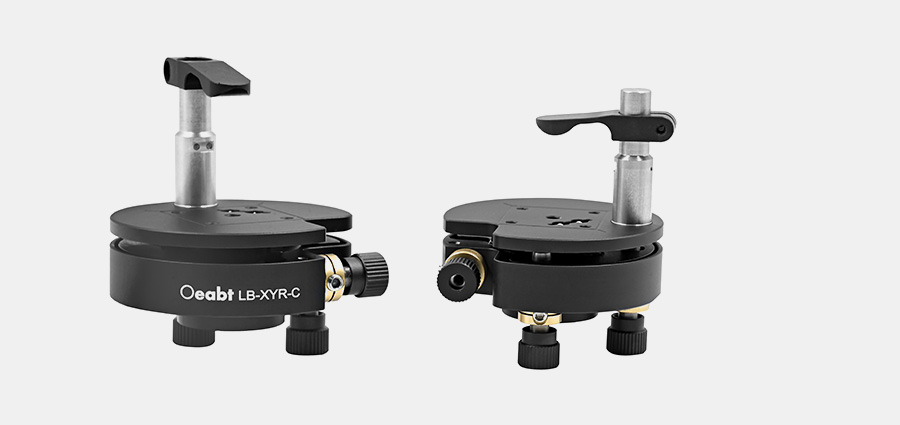

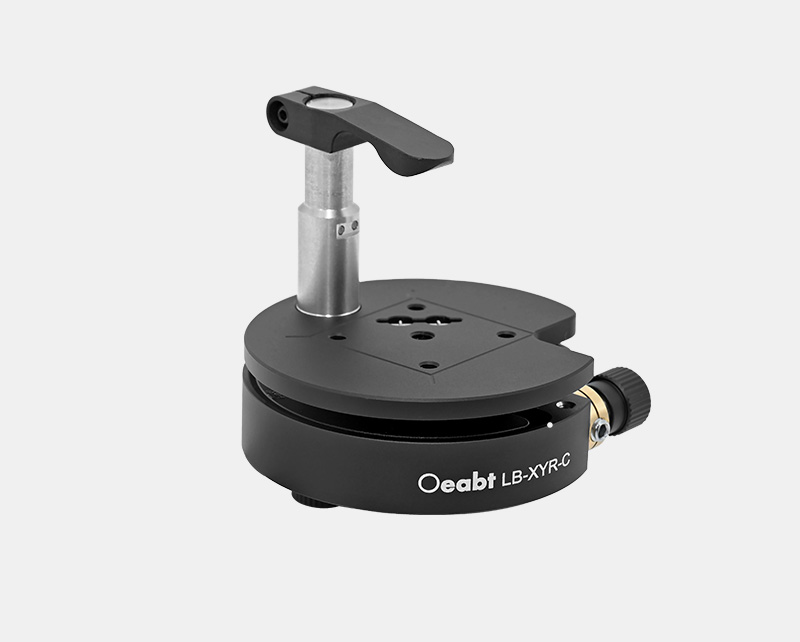

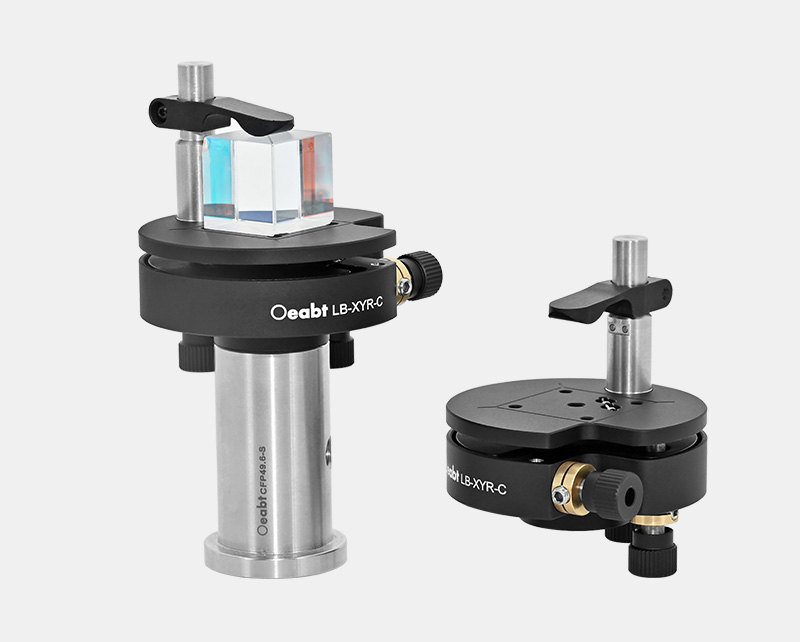

LB-XYR-C 棱镜倾斜调整架
LB-XYR-C 棱镜倾斜调整架
