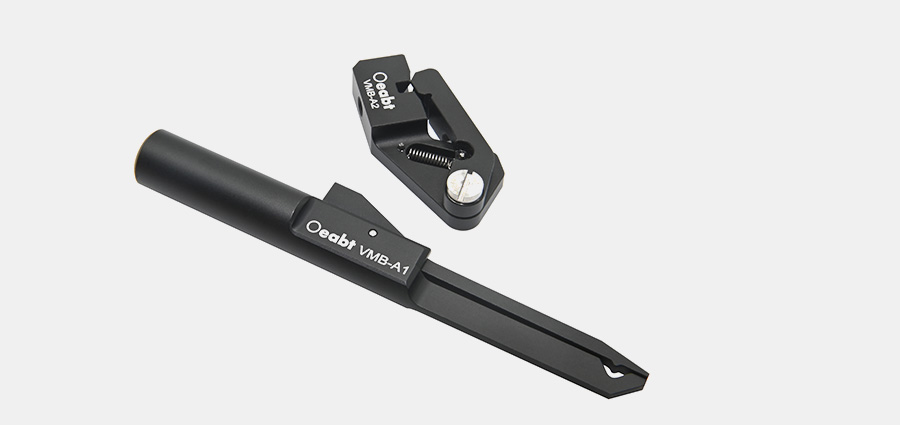

产品说明

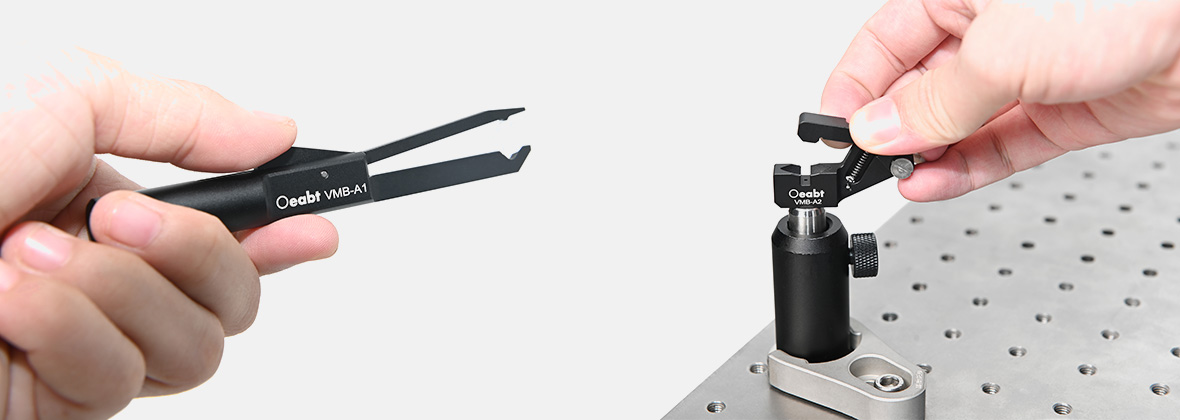

• 依靠弹簧驱动产生夹持力的V形微压块；

• VMB-A1夹持最大Ø12mm的圆柱形元件；

• VMB-A2压持最大Ø12.7mm的圆形元件；

• VMB-A1带手柄臂，压块做了加长夹片的设计；

• 通过尾部螺纹孔安装到接杆或安装座；

V形微压块依靠弹簧驱动产生夹持力，非常适合用于固定微型光学元件。

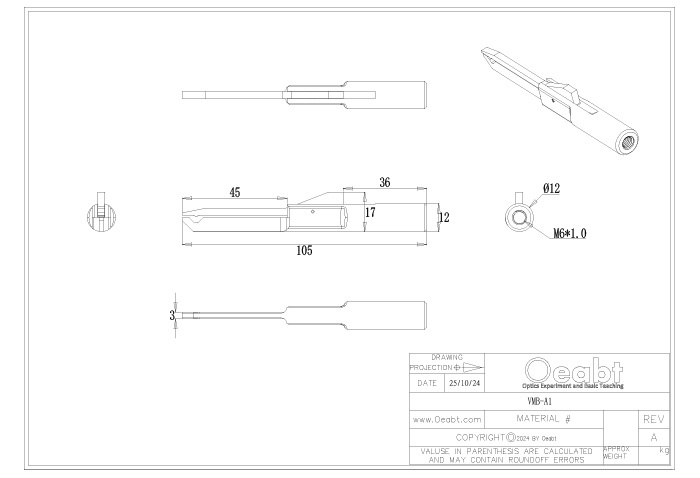

示意图

通用参数

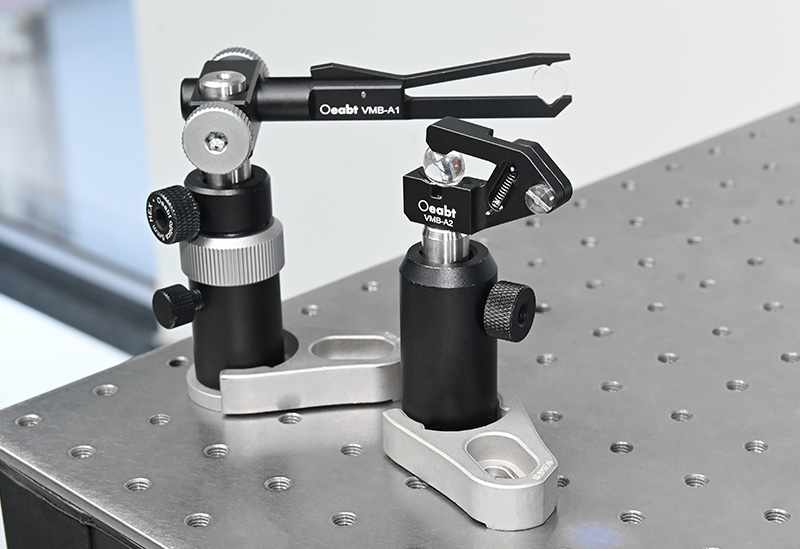

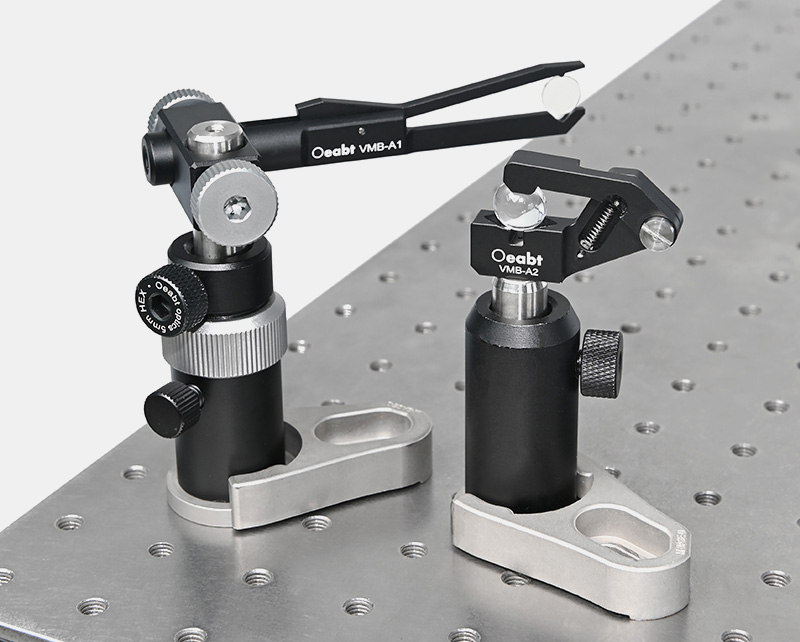

（1）V形微压块依靠弹簧驱动产生夹持力，非常适合用于固定微型光学元件（具体夹持直径看下表），如GRIN透镜（梯度折射率透镜），或其他小型光学元件（如光纤、微型光学镜片等）。

型号	VMB-A1	VMB-A2
夹持元件	≥Ø1.5mm，且≤Ø12mm	≥Ø3mm，且≤Ø12.7mm

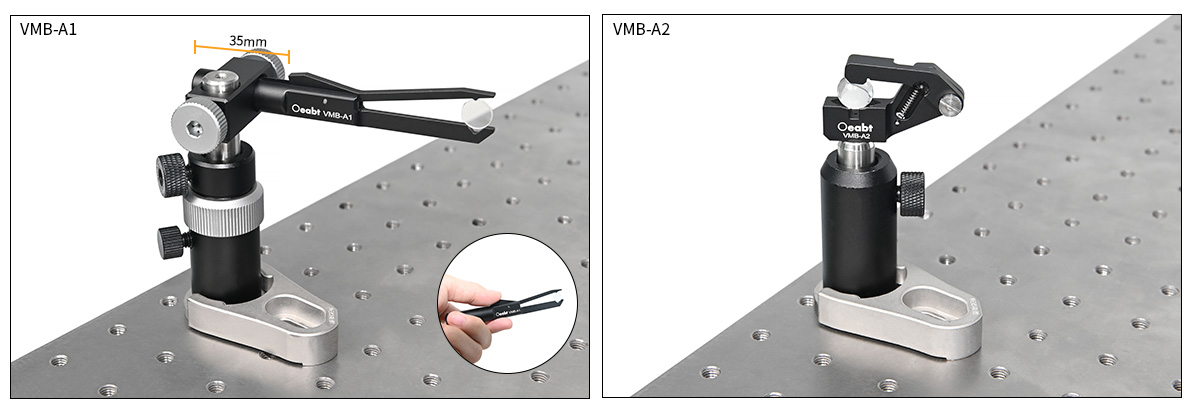

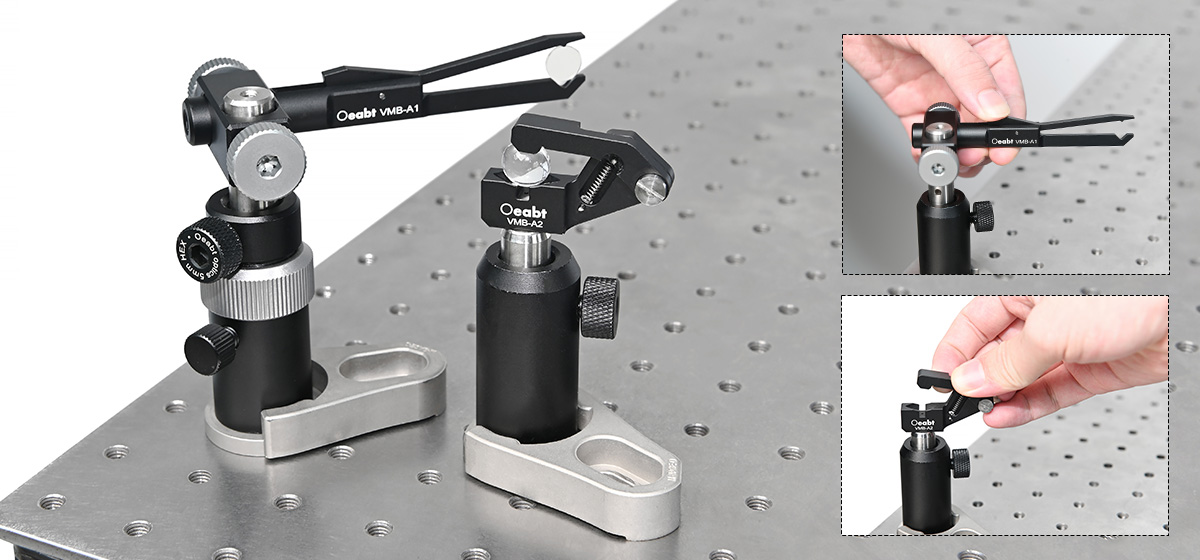

（2）VMB-A1：带有长35mm的手柄臂并配备加长的夹片，这种设计为光学装置中难以到达的区域提供了操作可行性。

VMB-A2：更加紧凑的设计适合的环境。该型号更加适合空间有限，用于需要节省空间或对夹具体积有要求的光学装置。

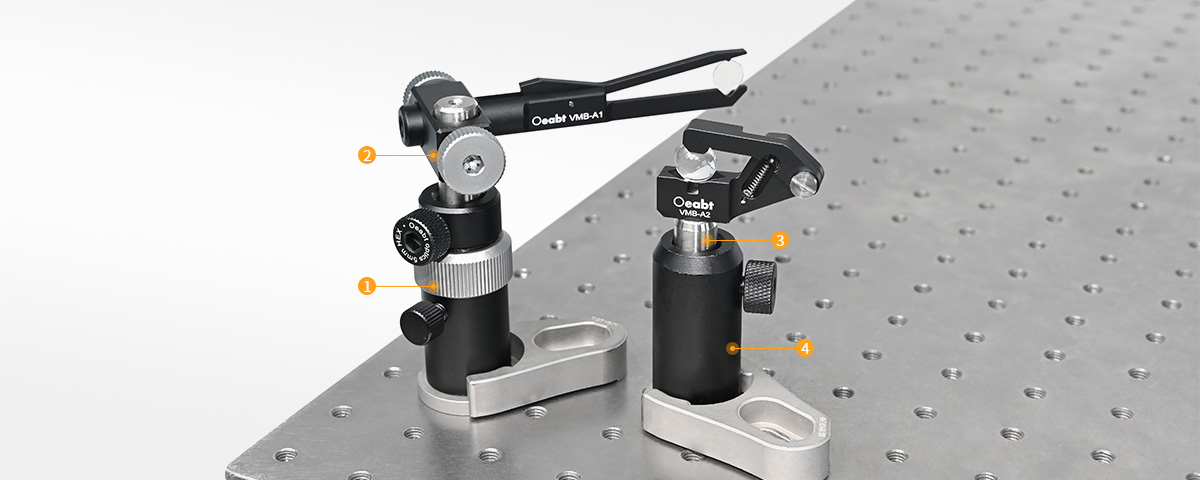

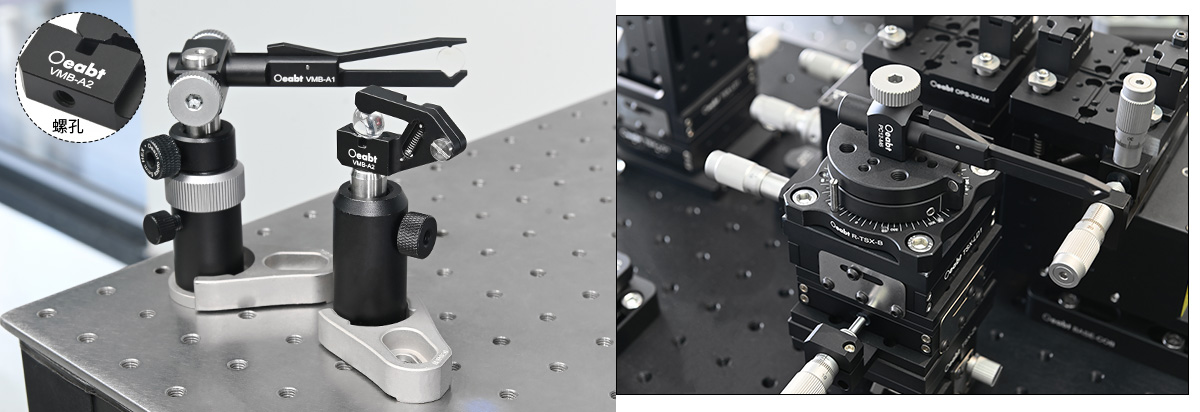

（3）尾部的螺孔可以直接将该V形压块安装在Ø1/2英寸的接杆上，便于集成到光学平台或实验设备中。在与XYZ位移台组合使用时，实现对微形光学元件的精度移动和定位。

❶CAT系列伸缩式接杆支架点击购买>	❷PC12系列 Ø12mm接杆角度夹具点击购买>
❸PCA-S系列 Ø12mm不锈钢接杆点击购买>	❹CA-A系列接杆支架点击购买>

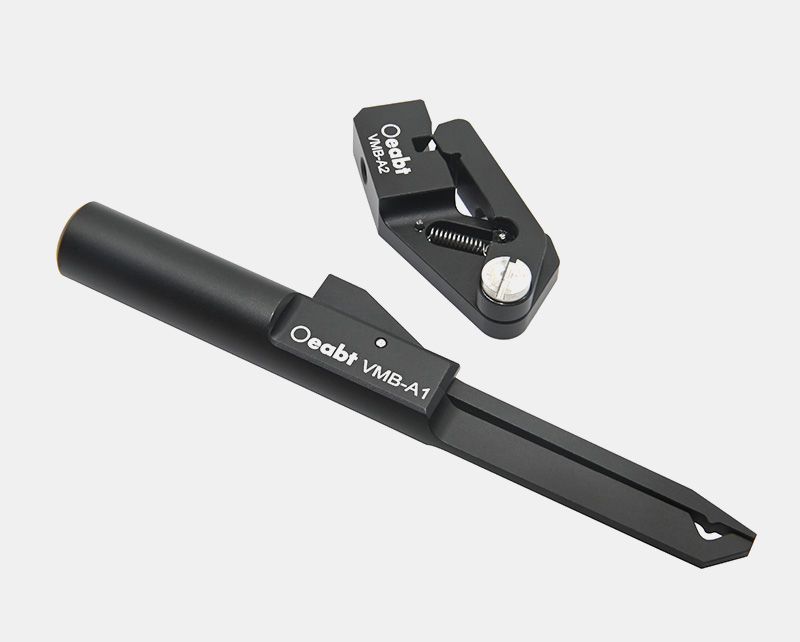

VMB-A系列 V形微压块
