• 一体集成了仰俯倾斜和旋转调节；
• 双轴三轴可锁定，提供±4°倾斜仰俯和Z轴6.4mm平移；

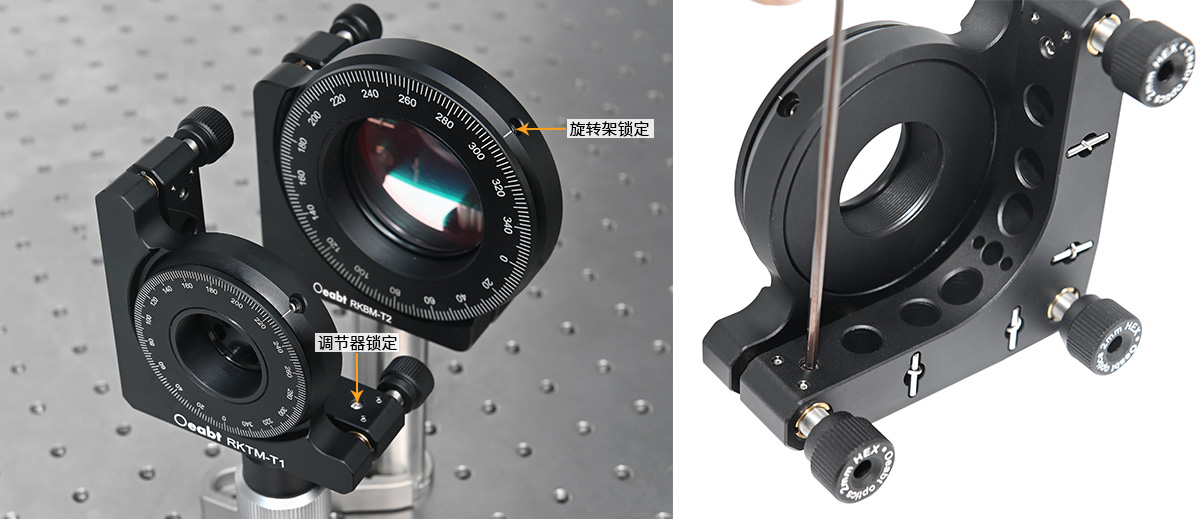

• 360°旋转安装座，分度2°，可锁定；

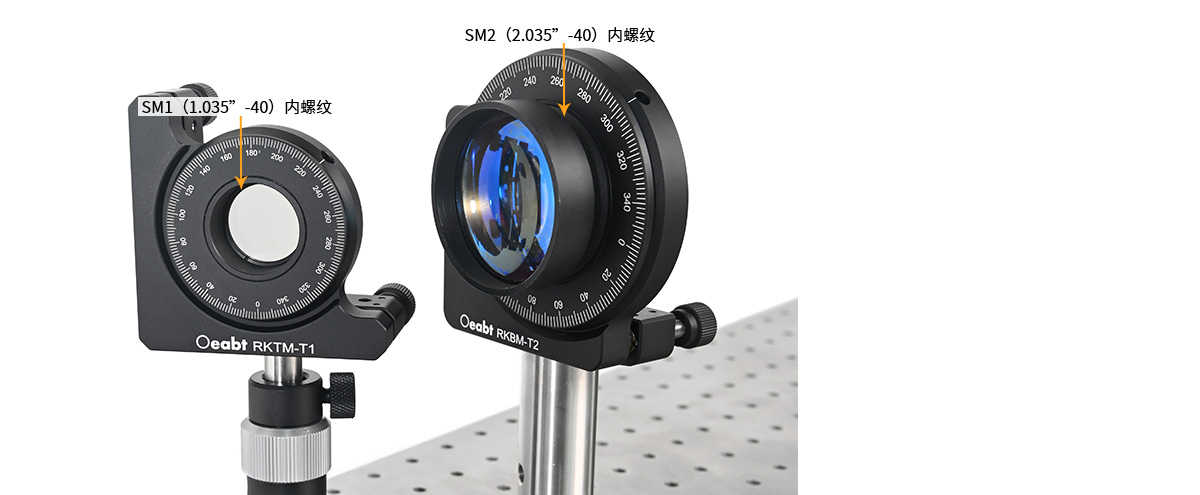

• SM1、SM2内螺纹，兼容Ø1、Ø2英寸，厚度≤11.9mm和12.0mm光元件；

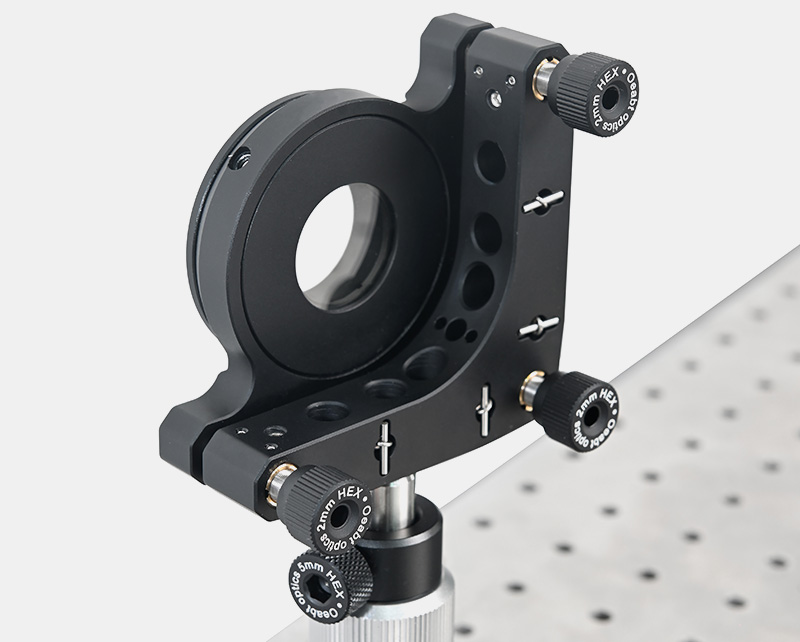

• 底部M4沉孔可以进行左、右手向安装；

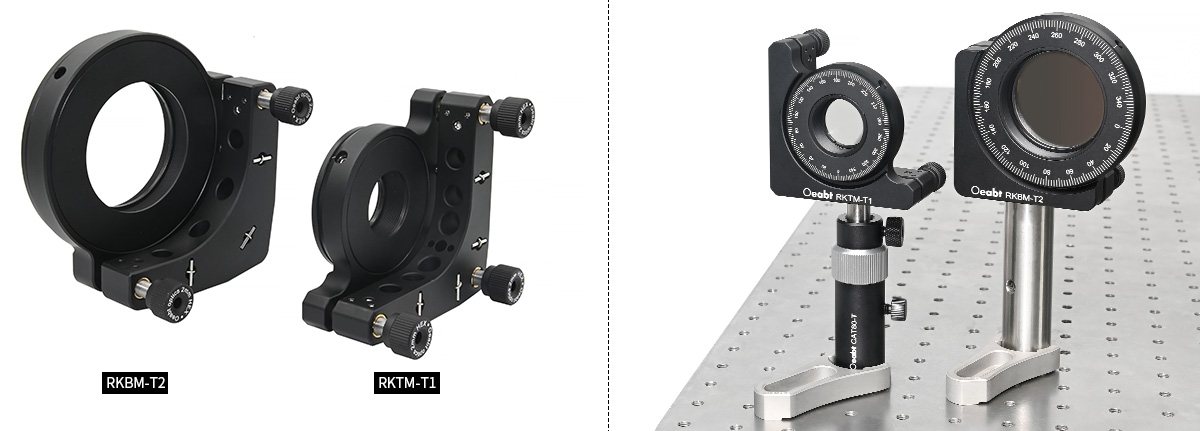

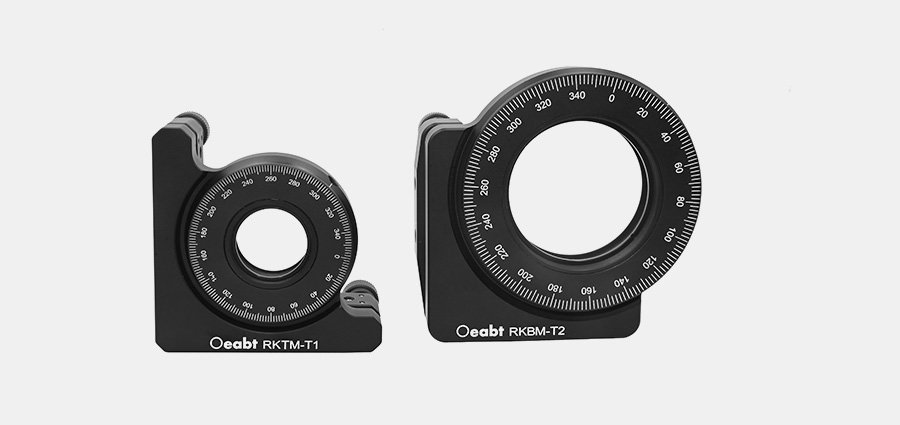

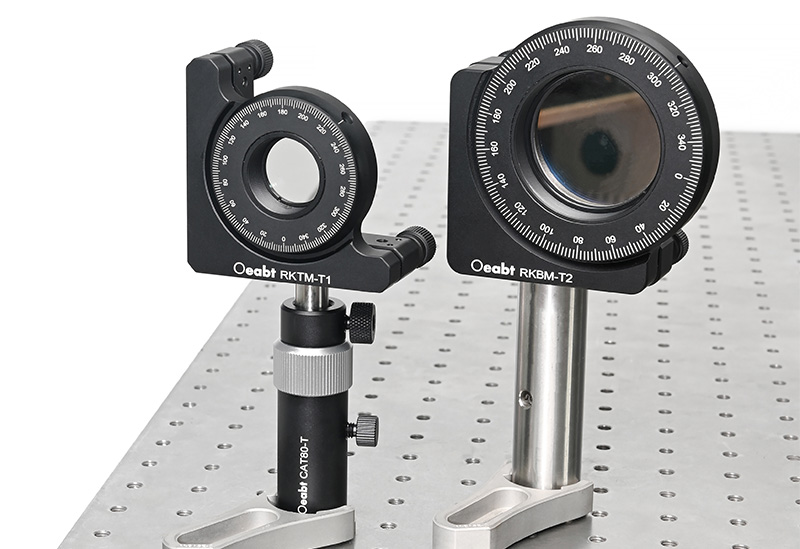

光学旋转调整架同时具有我们三轴/两轴调整架和旋转调整架的特性，能够连续旋转360°，且可以提供±4°的俯仰/偏转调节。
|

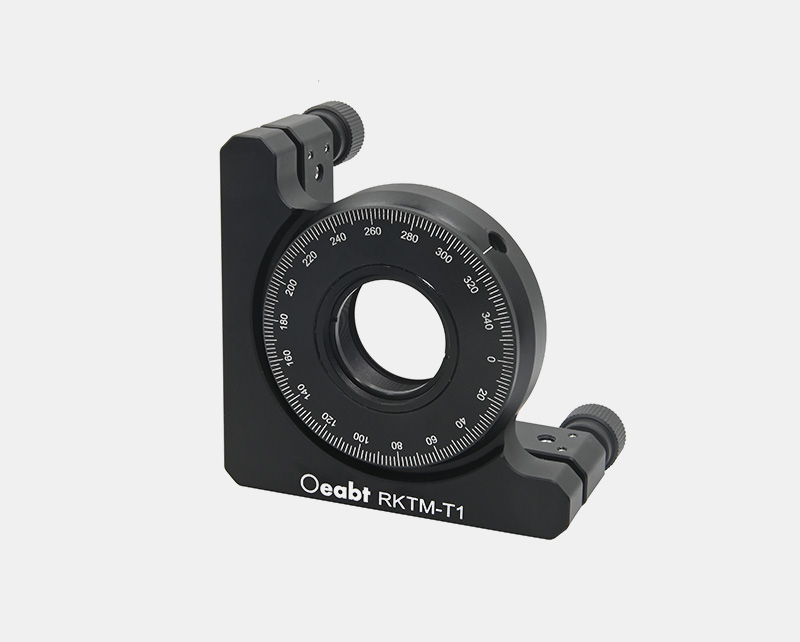

型号 |
RKTM-T1 |
|
规格 |
76.5*76.5*51mm |
|
调节范围 |
±4°倾斜仰俯，精度7.31mrad/圈 |
|
Z轴6.7mm平移，精度0.35mm/圈 |
|
|
360°旋转，分度2° |
|
|
中心孔径 |
SM1（1.035”-40）内螺纹 |
|
螺孔类型 |
M4*6处（沉头孔） |
|
重量 |
220.0g |
|
材质 |
7075铝合金 |
|

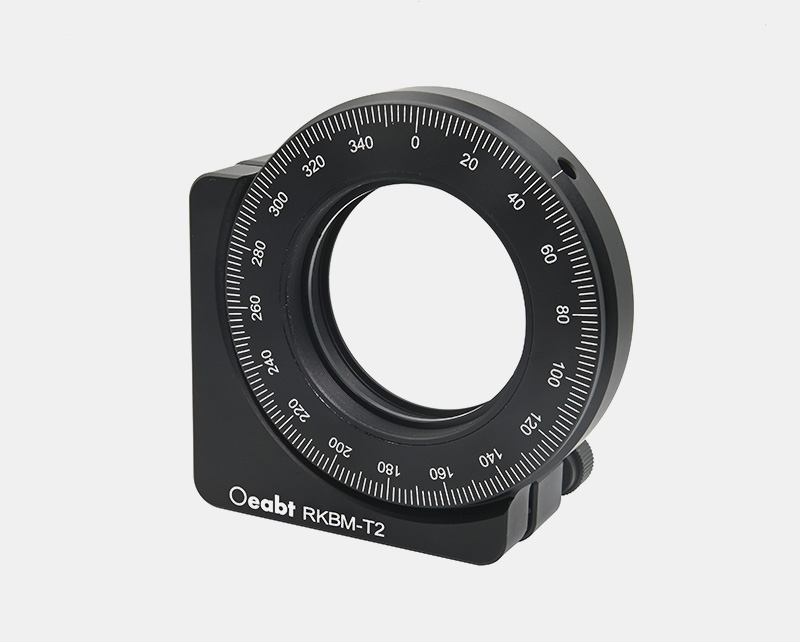

型号 |
RKBM-T2 |
|
规格 |
96.0*96.0*54.7mm |
|
调节范围 |
±4°倾斜仰俯，精度7.31mrad/圈 |
|
360°旋转，分度2° |
|
|
中心孔径 |
SM2（2.035”-40）内螺纹 |
|
螺孔类型 |
M4*6处（沉头孔） |
|
重量 |
325.9g |
|
材质 |
7075铝合金 |

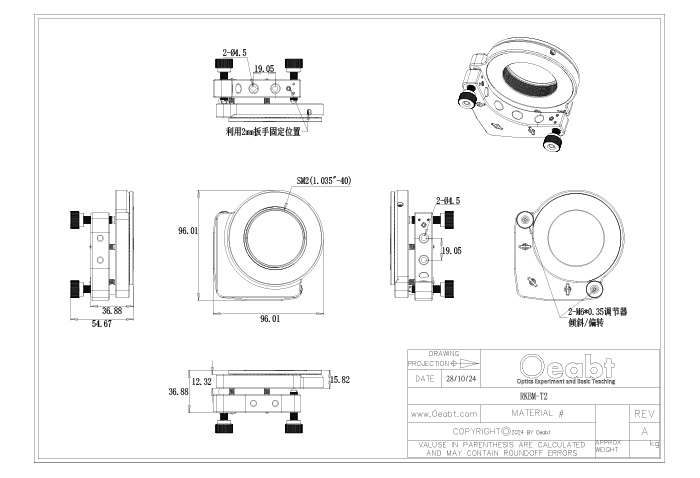

RKTM-T2 工程图下载
