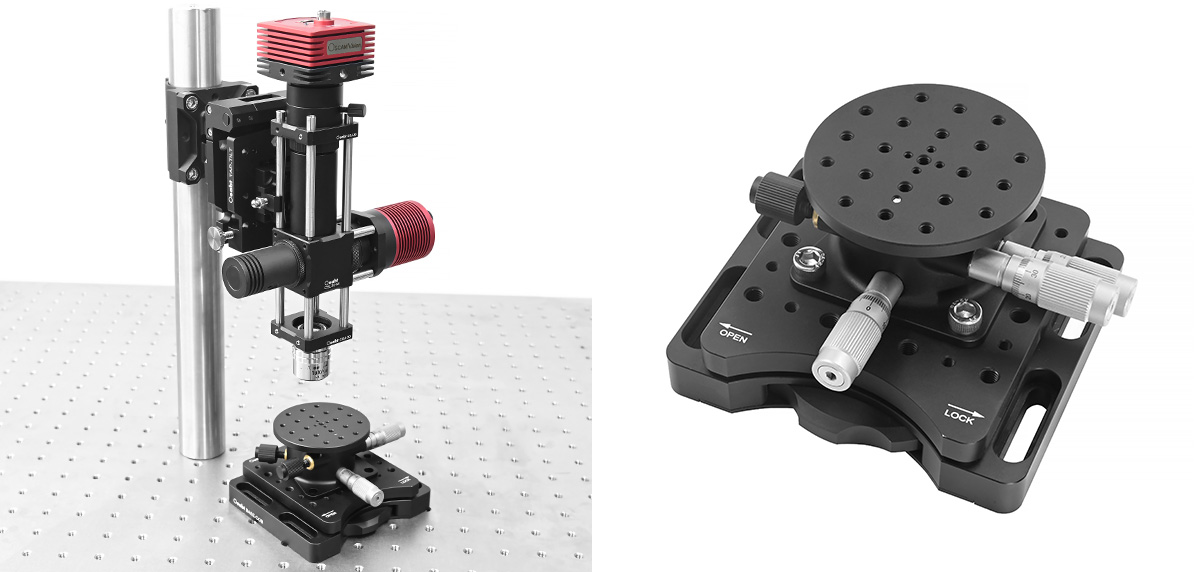

低漂移系列
Low drift series
• 测微头控制仰俯、倾斜和旋转；
• 调节范围：仰俯倾斜±4.1°，旋转±9.5°；
• 台面高度：37.5mm；
• 手拧旋钮可限位、临时锁定θXYZ轴；
• 台面M4螺孔阵列，间距12.5mm；

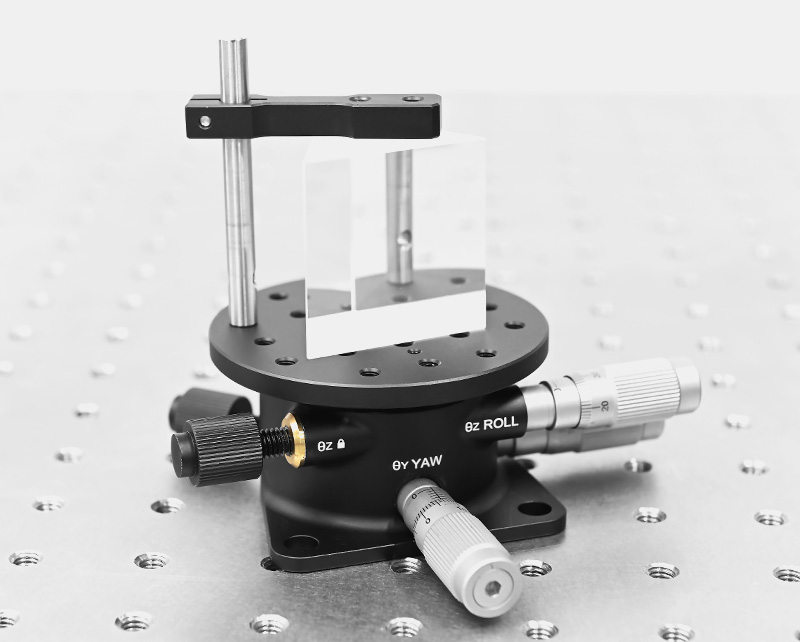

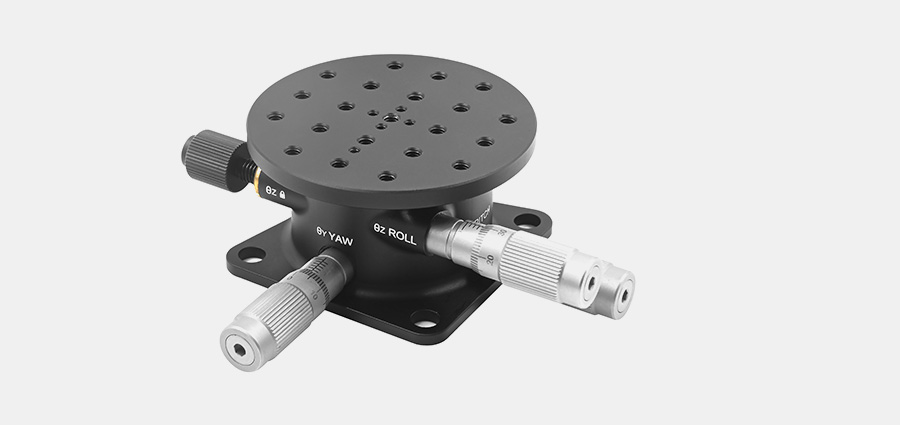

TAP-TR倾斜旋转位移台可实现±4.1°的俯仰、倾斜调节以及±9.5°的旋转调节。配置SM13测微头控制俯仰、倾斜和旋转，分度值为10µm。转动一圈测微头可实现1.85°（分辨率0.037°）的仰俯倾斜调节和1.7°/转（分辨率0.034°）的旋转调节。
| 型号 |
TAP-TR |
| 规格 |
Ø70.0*37.5mm（不含测微头） |
| 调节范围 |
仰俯倾斜：±4.1°，精度1.85/转，分辨率0.037° 旋转：±9.5°，精度1.7°/转，分辨率0.034° |
| 螺孔类型 |
M4*21处，M6*3处（通孔） |
| 负载能力 | 2kg |
| 重量 |
318.9g |
| 材质 |
7075铝合金 |

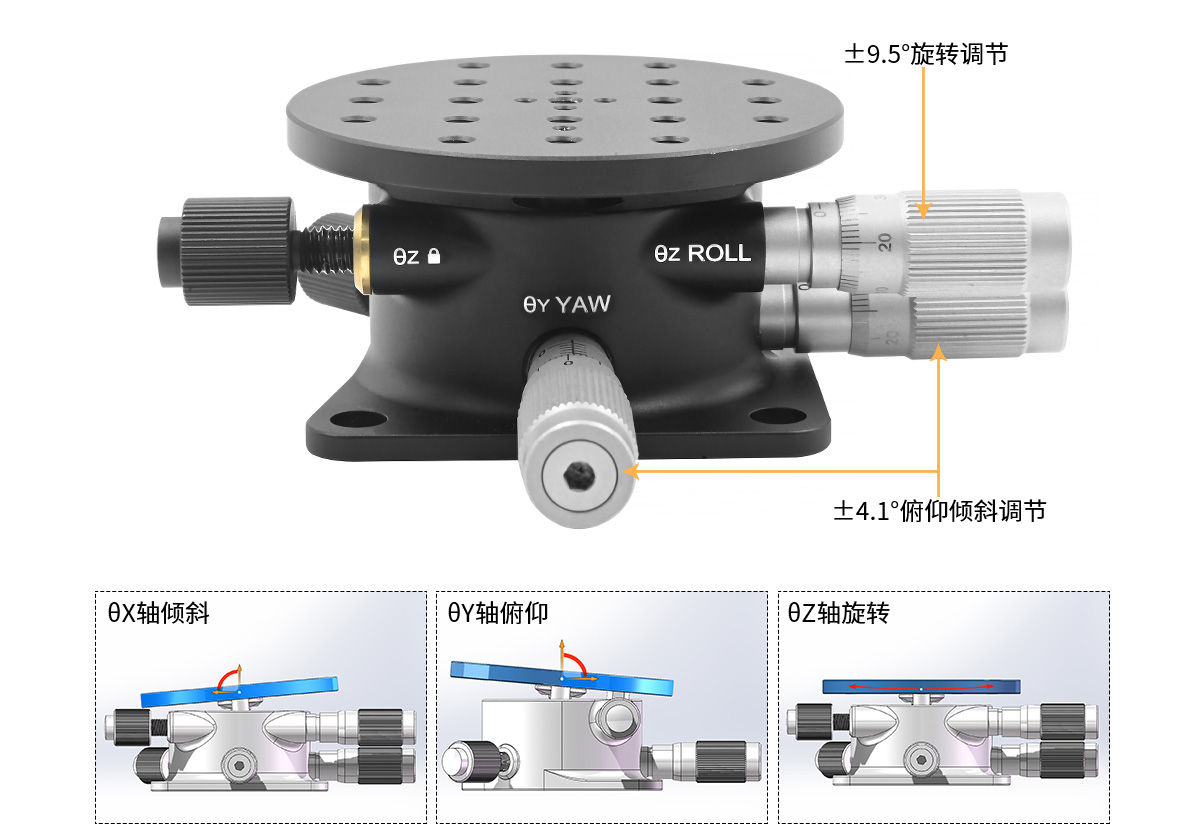

（1）TAP-TR倾斜旋转位移台可实现±4.1°的俯仰、倾斜调节以及±9.5°的旋转调节。便于将光学器件和相应的夹具与平面对准，并能在该平面内进行旋转。配置SM13测微头控制俯仰、倾斜和旋转，分度值为10µm。转动一圈测微头可实现1.85°（分辨率0.037°）的仰俯倾斜调节和1.7°/转（分辨率0.034°）的旋转调节。

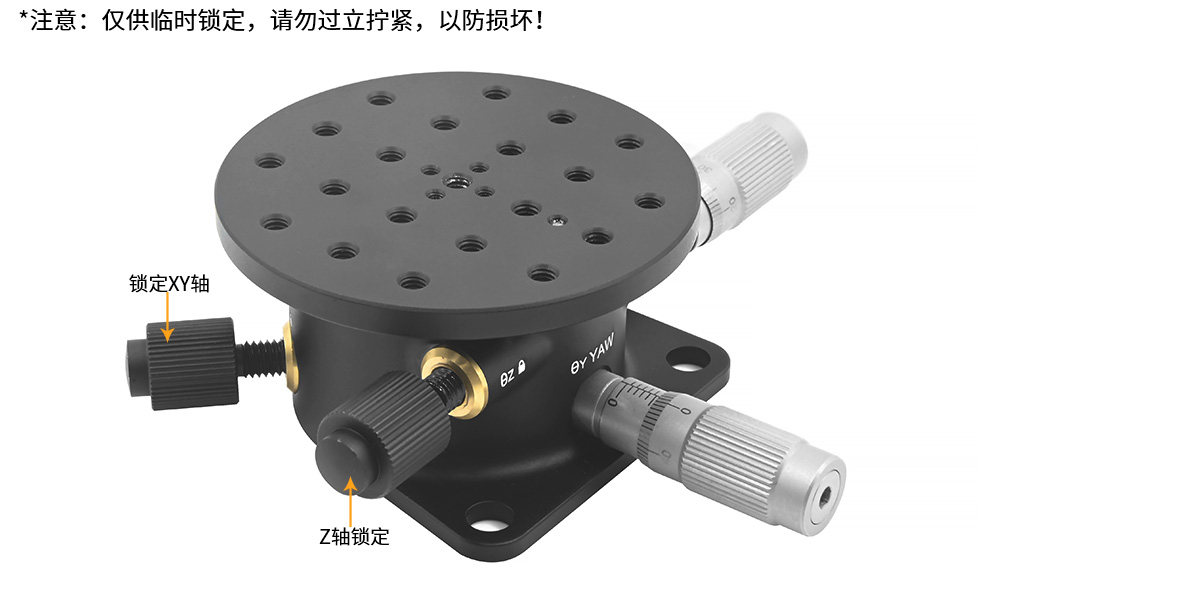

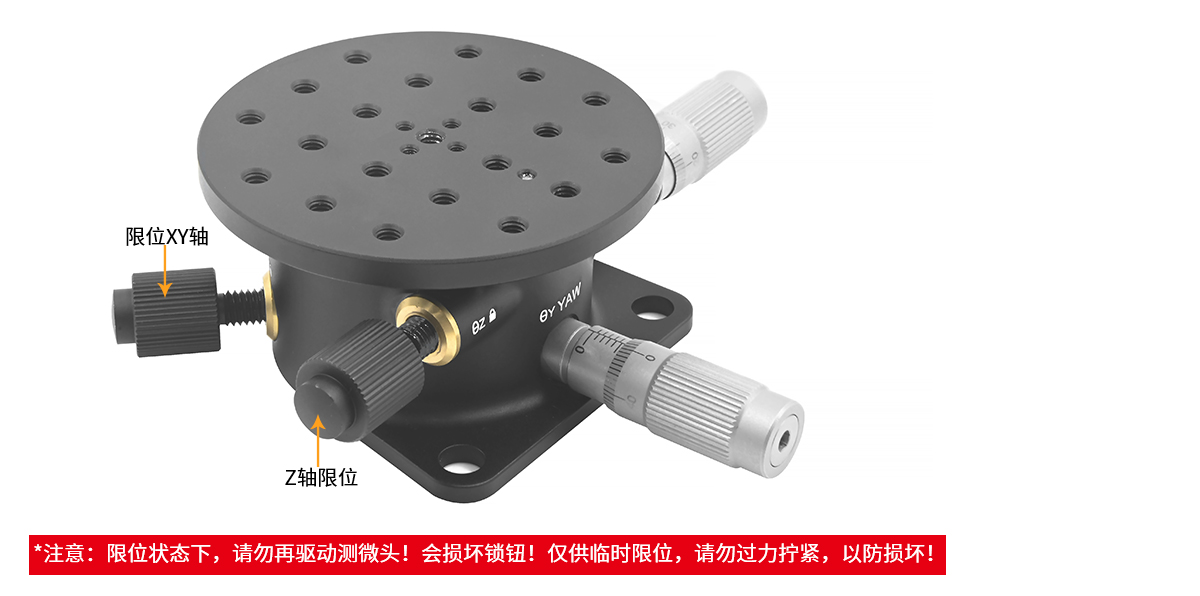

（2）如图所示，调节测微头旁边的旋钮，除了临时锁定外，还可以预先消除回程差。一个旋钮可以同时调节/锁定俯仰(θX)和倾斜(θY)轴，而另一个旋钮则调节/锁定旋转(θZ)轴。请注意，拧紧了旋钮的情况下，也会锁定对应轴的运动。在调节另一个轴时会受到一定的阻力。请勿暴力拧紧，防止损坏！

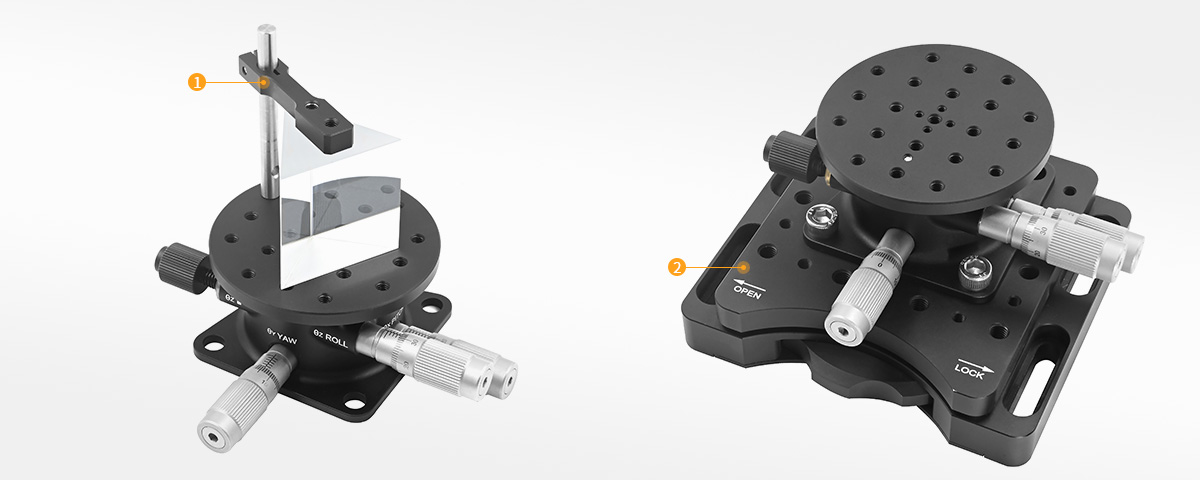

（3）位移台的上表面还设有21个M4螺孔，螺孔间距为12.5mm，方便用户在上面安装附件或固定其它组件。此外，位移台通过3处Ø6.7通孔可固定到光学平台上。

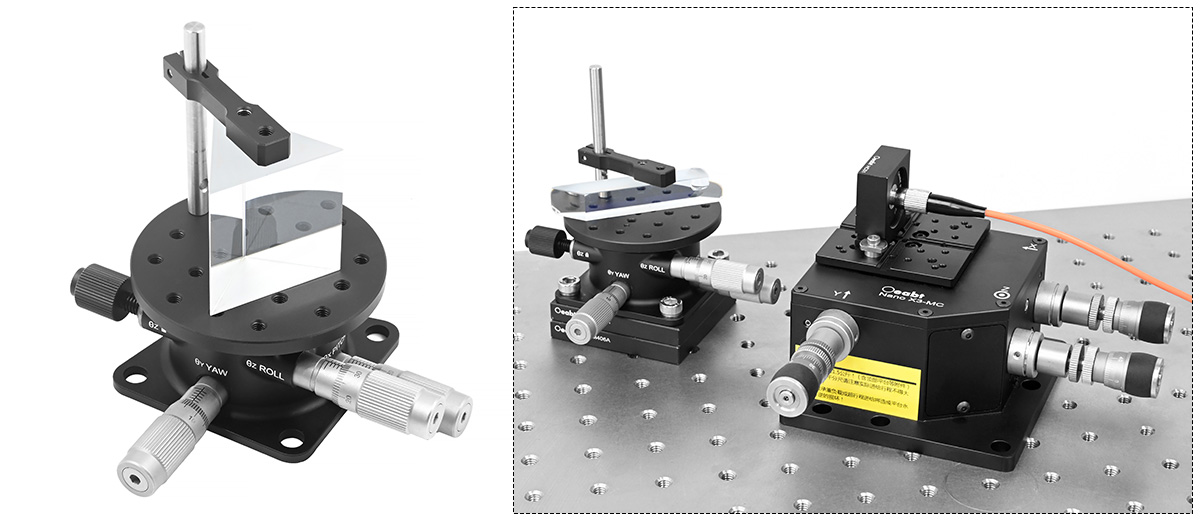

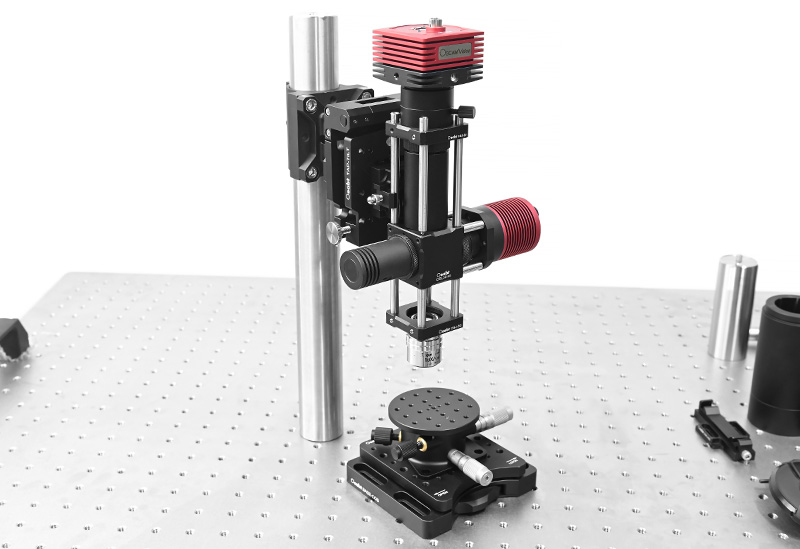

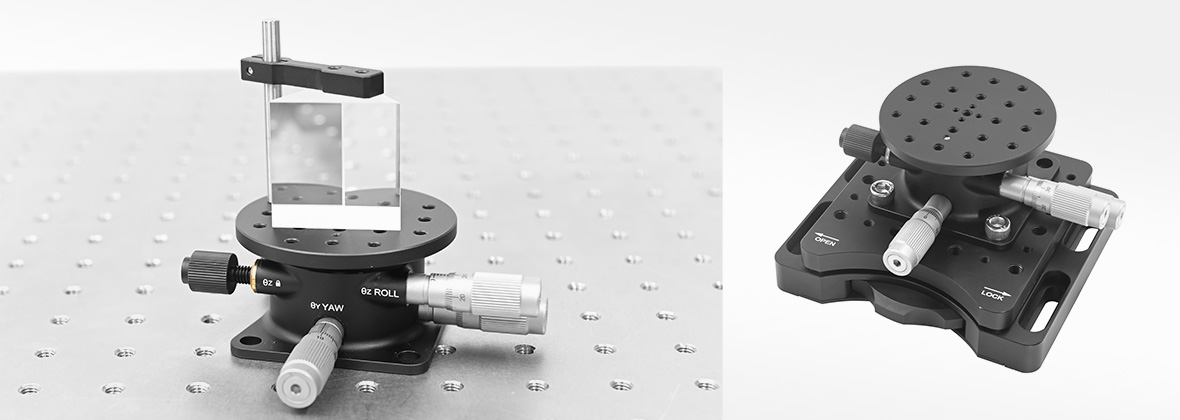

（4）该折射应用中，将TAP-TR位移台升高到与Nano系列三轴位移台相同的高度，使PRK1-A压臂将棱镜安装到倾斜旋转位移台上。在Nano位移台上，利用光纤固定架将准直激光光束入射到棱镜上，通过TAP-TR位移台测微头可以调节激光光束的折射方向。
• 测微头控制仰俯、倾斜和旋转；
• 调节范围：仰俯倾斜±4.1°，旋转±9.5°；
• 台面高度：37.5mm；
• 手拧旋钮可限位、临时锁定θXYZ轴；
• 台面M4螺孔阵列，间距12.5mm；

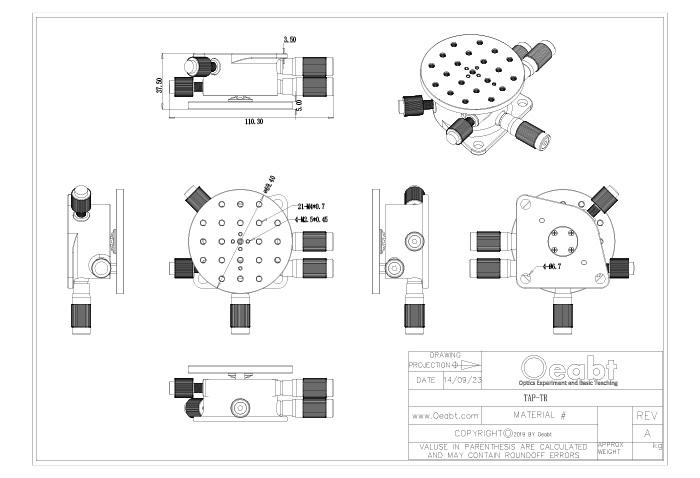

TAP-TR 工程图下载
