• X、Y和Z轴的行程为4mm；
• 挠性设计，确保平滑连续运动和长期稳定性；
• 预配置调节器，以进行手动粗调或精调；
• 紧凑尺寸：77.5*74.0*62.4mm，不包括驱动器；

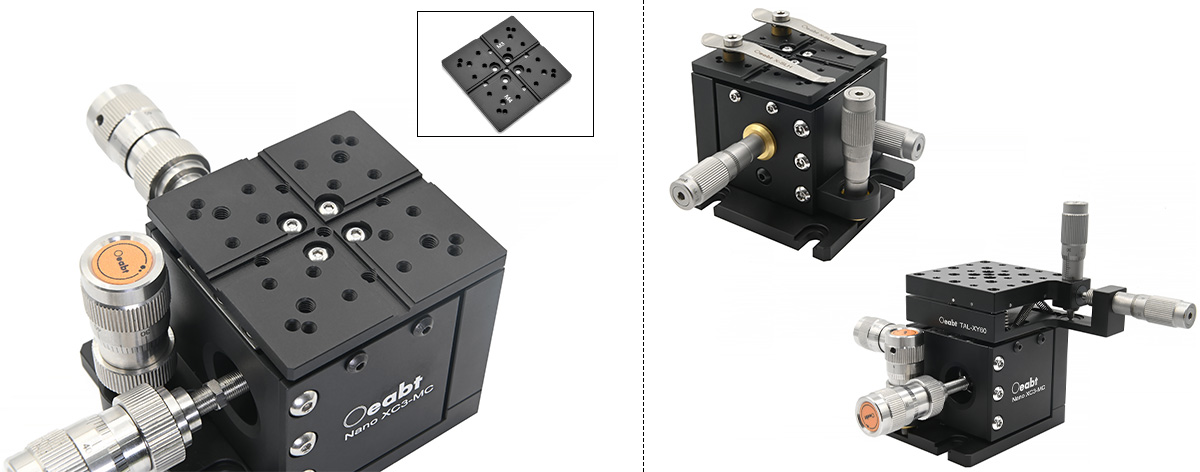

• 顶板带凹槽，确保多轴位移台配件的对准；
• 所有调节器都均接驳到共用的基部底座，将串扰降到最低；

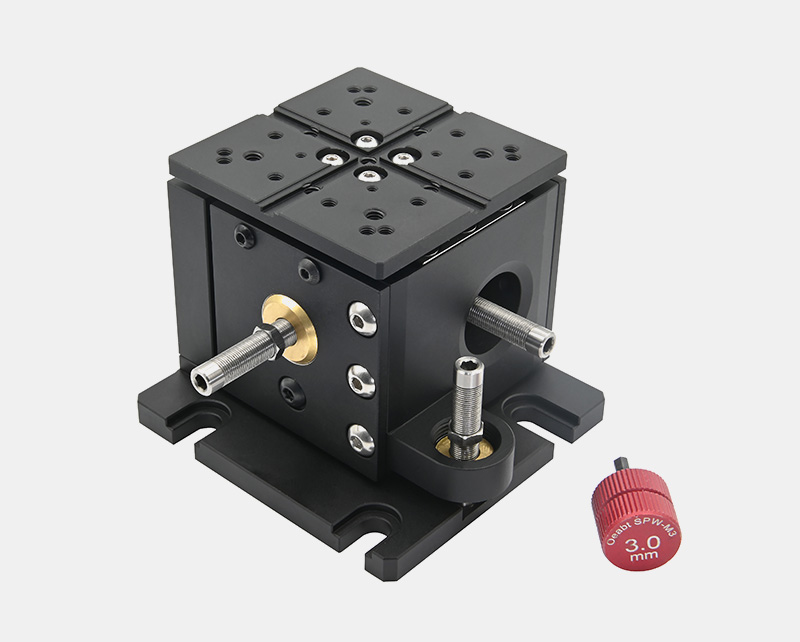

• 模块化的设计允许拆卸和更换外置促动器；

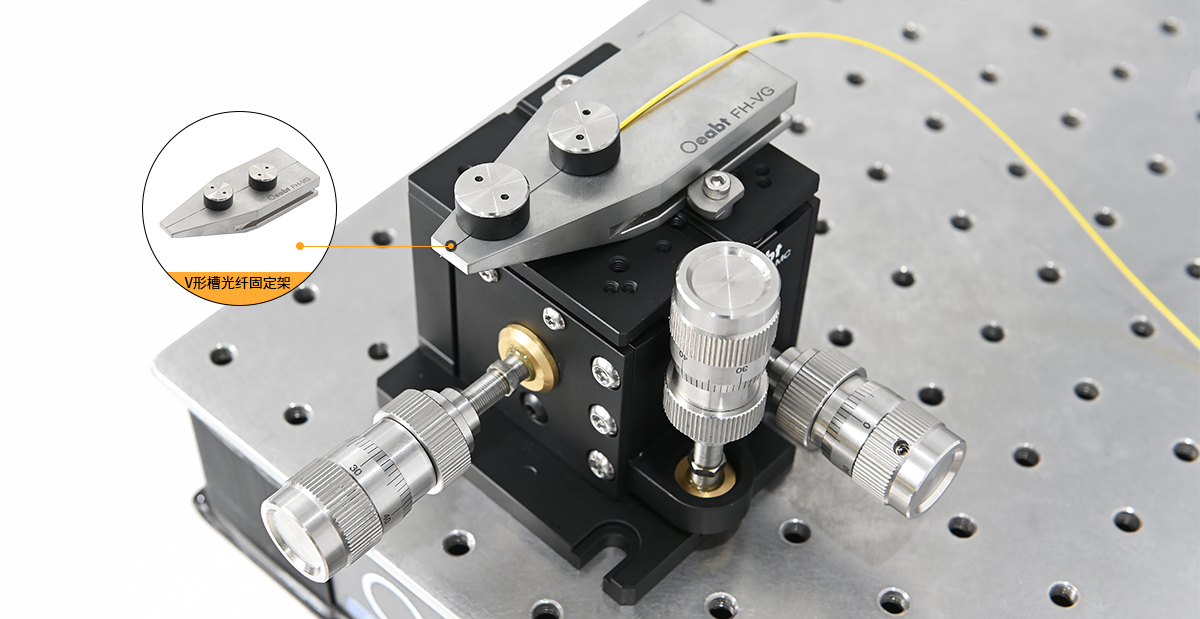

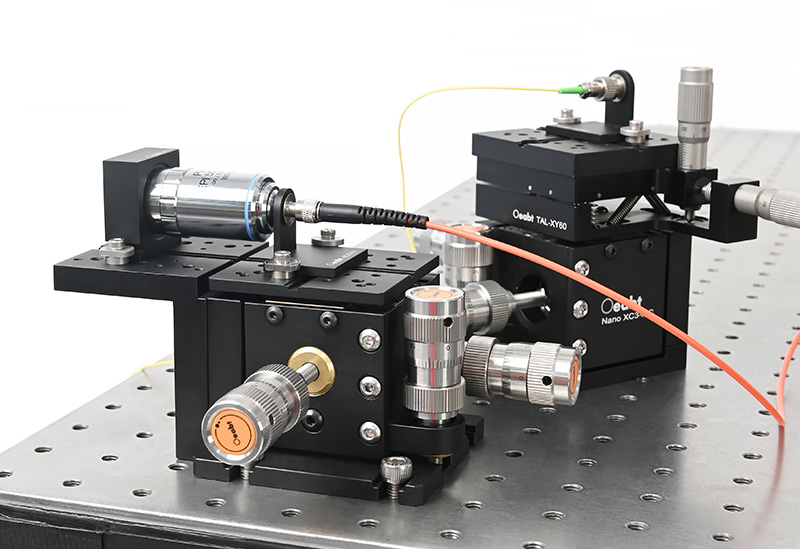

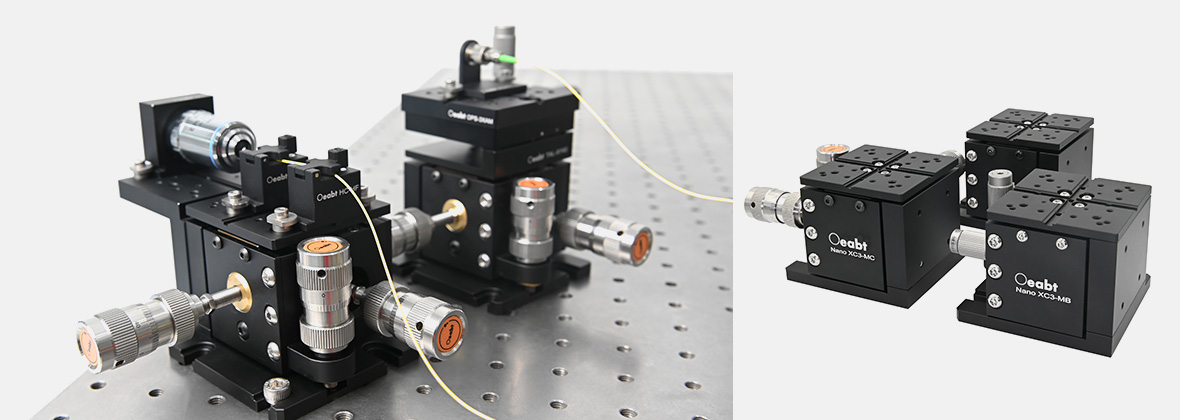

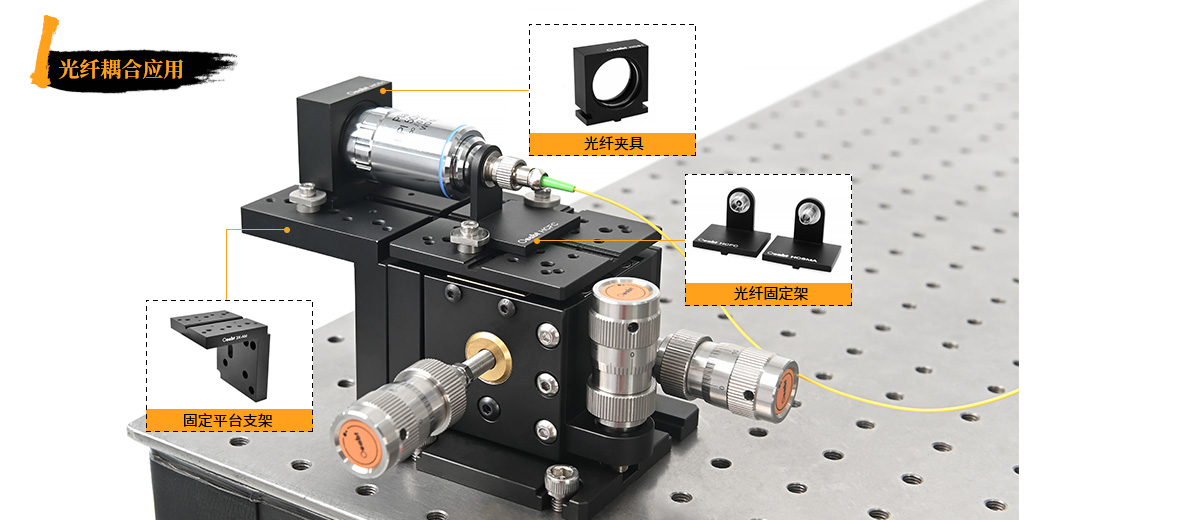

• 适用于专业光纤耦合系统、光纤对准或波导定位系统；

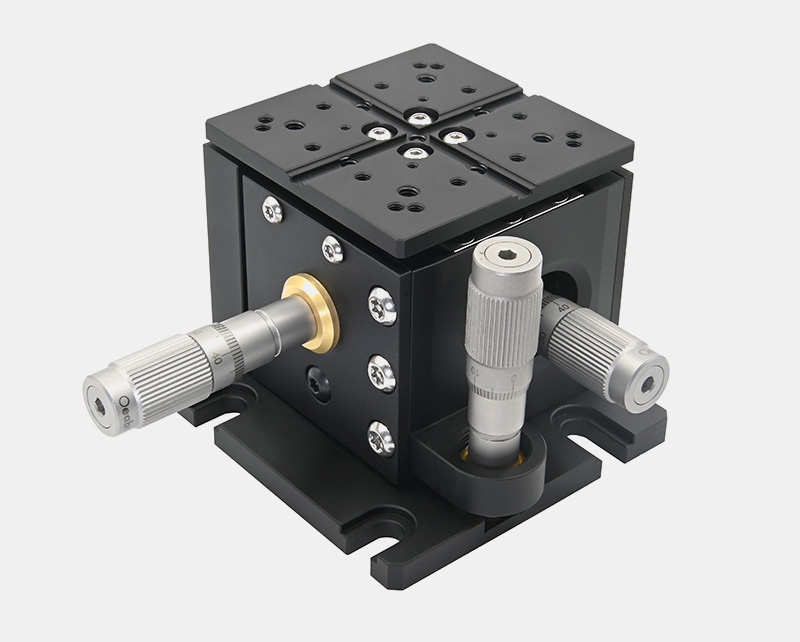

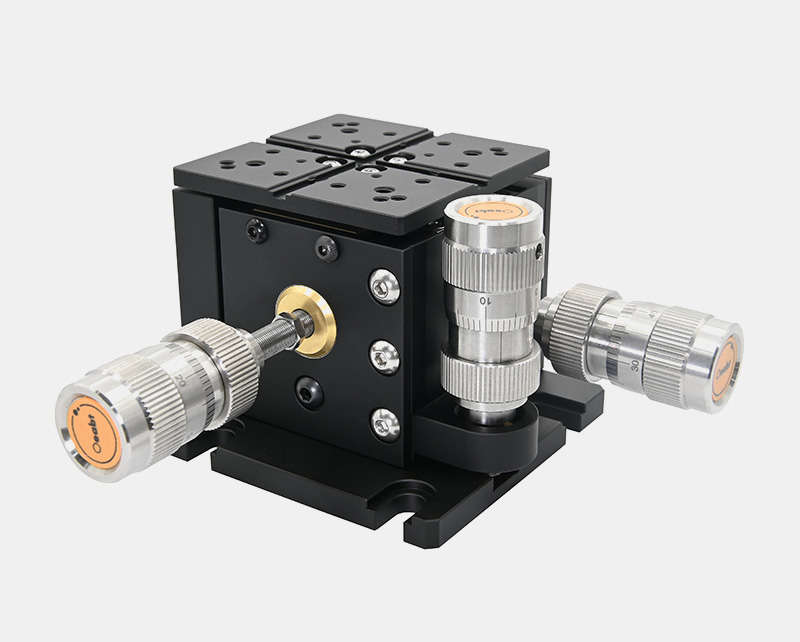

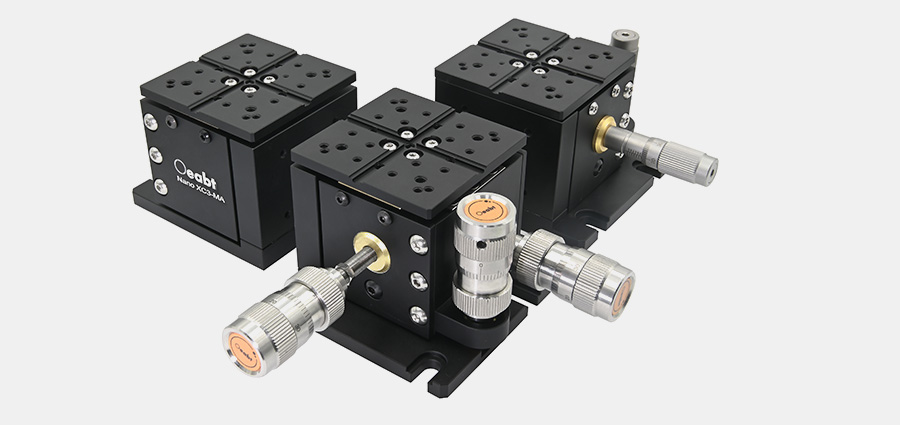

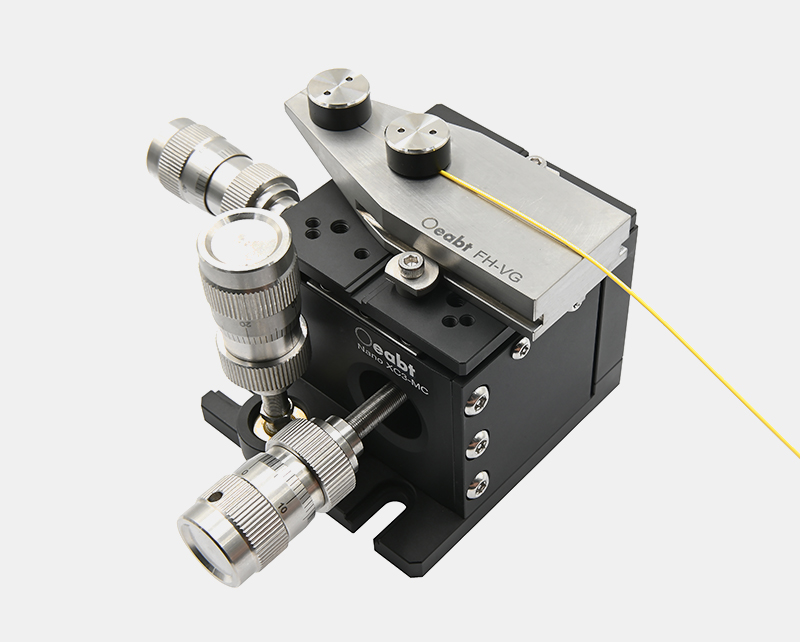

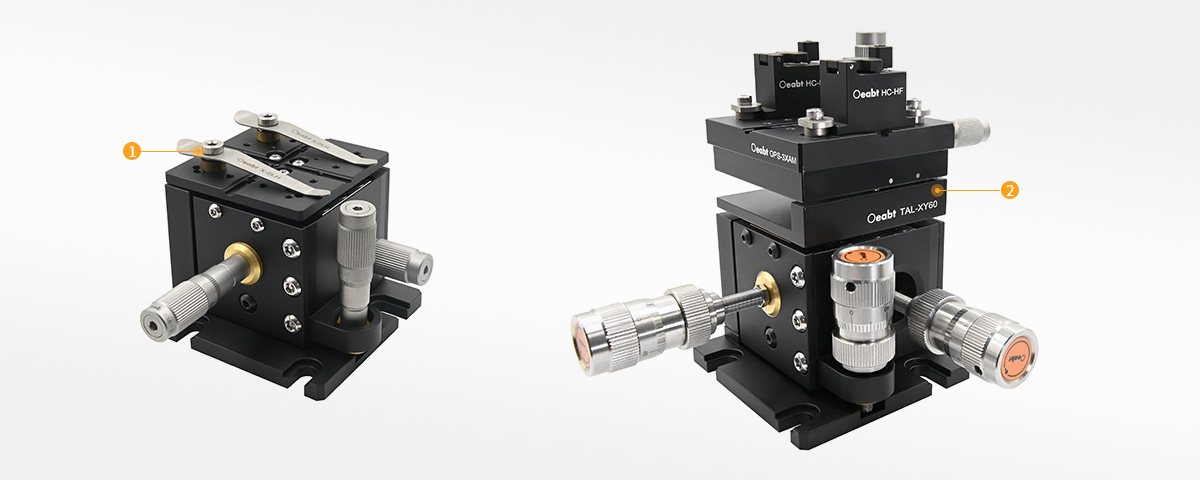

我们的三轴Nano XC3系列位移台的模块化设计允许在任何时候拆卸和更换驱动器。所有驱动器都直接耦合在底部，将系统中运动串扰降到最低。平行挠性设计确保了精确、平滑、连续的运动，摩擦可以忽略。
|
三轴挠性位移台 |
|||
|
型号 |
Nano XC3-MA |
Nano XC3-MB |
Nano XC3-MC |
|

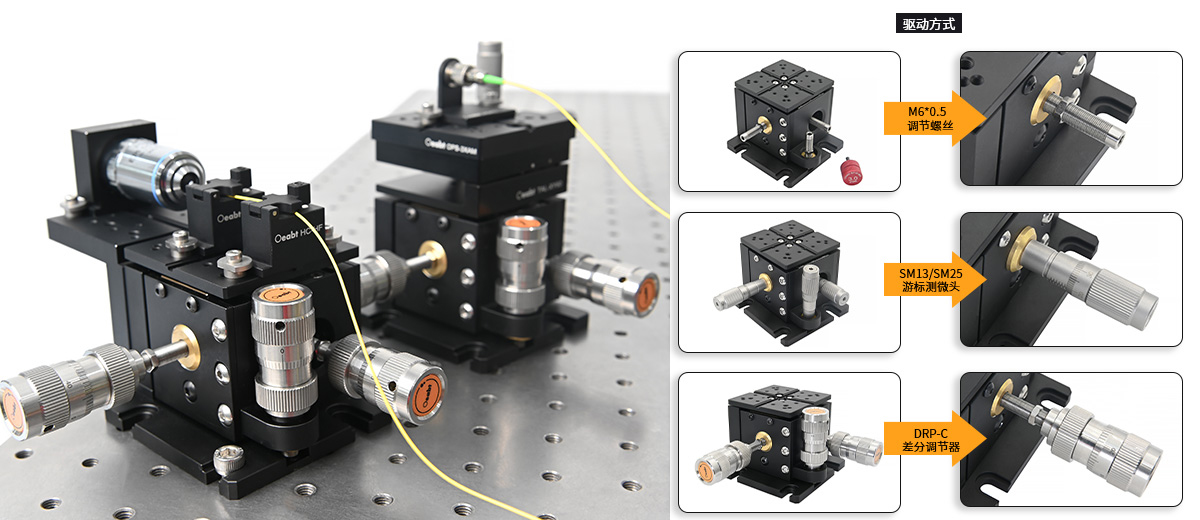

调节器 |
M6*0.5调节螺丝 |

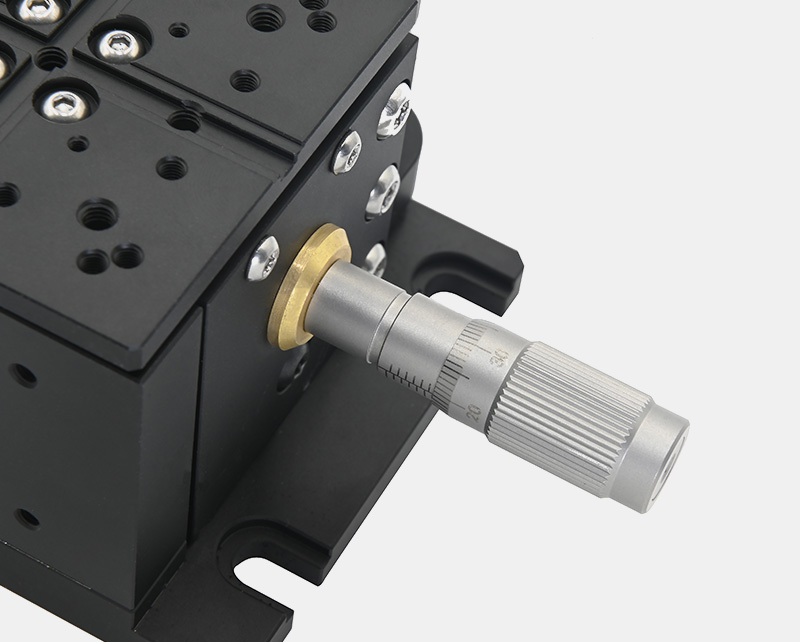

SM13千分尺 |

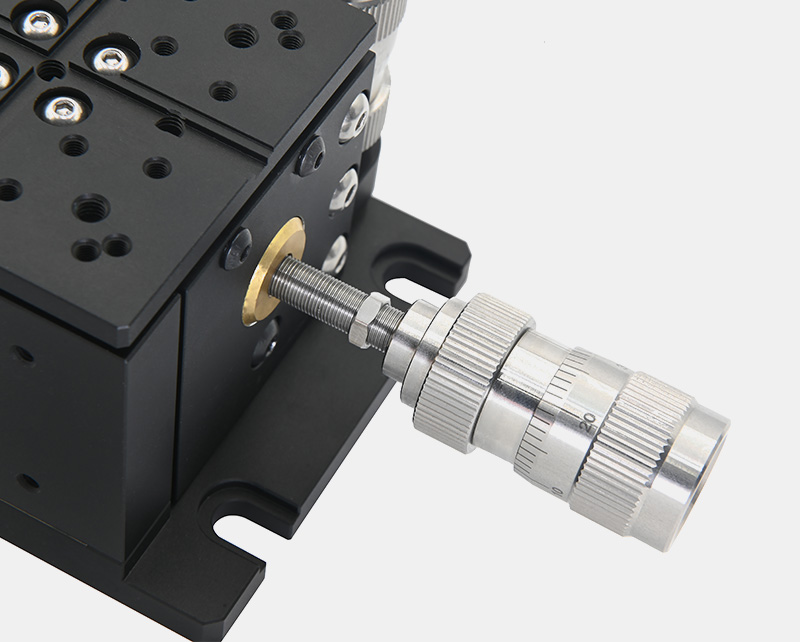

DRP-C差分调节器 |
|
粗调进给量 |
500μm/圈 |
500μm/圈， |
500μm/圈 |
|
精调进给量 |
/ |
/ |
精调230μm，≈42μm/圈 |
|
理论精度 |
/ |
10μm |
粗调10μm，精调＜1μm |
|
重量 |
732.6g |
589.4g |
512.5g |
|
规格 |
77.5*74.0*62.4mm（不含驱动器） |
||
|
顶板尺寸 |
60.0*60.0mm |
||
|
可调行程 |
XYZ轴4mm |
||
|
材质 |
7075铝合金 |
||
|

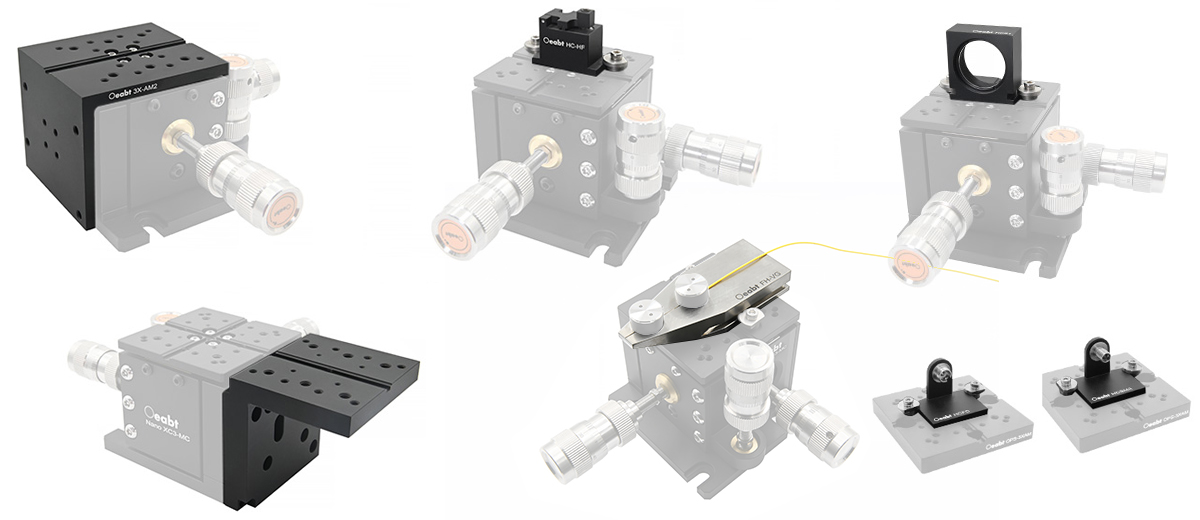

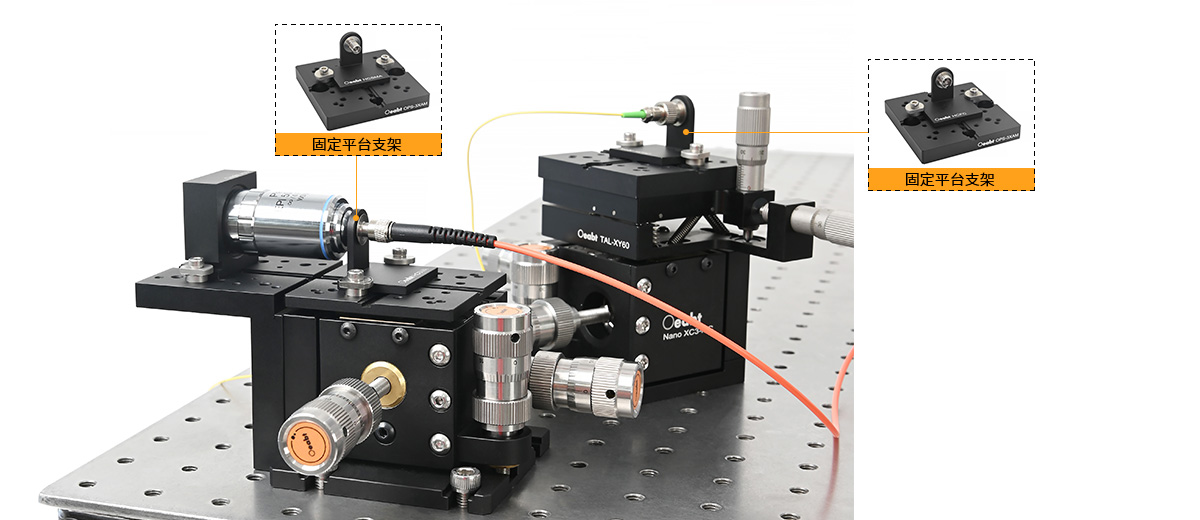

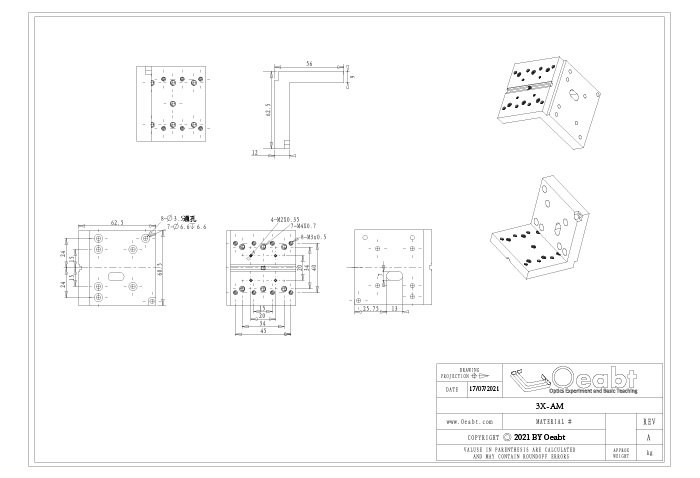

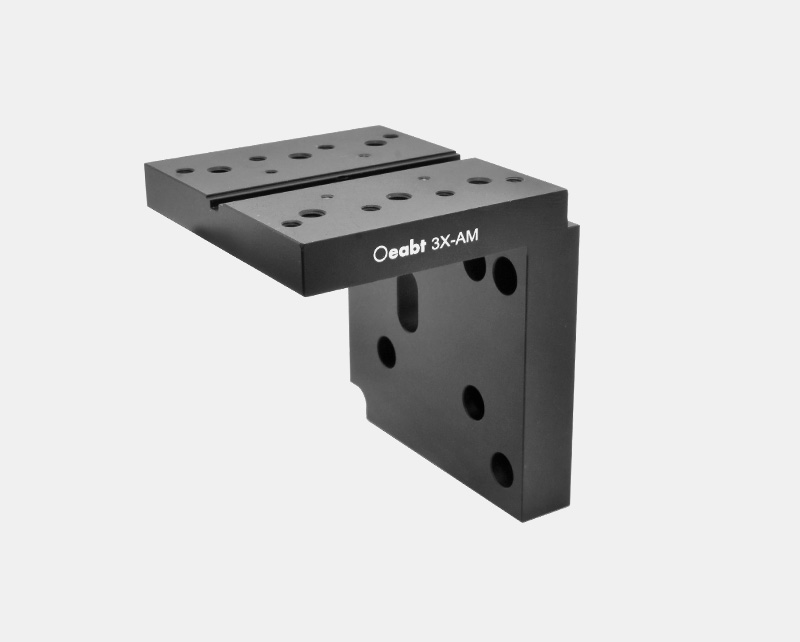

固定平台支架 |
|
|
型号 |
3X-AM |
|
规格 |
56.0*62.5*62.5mm |
|
螺纹类型 |
4处M2，8处M3，7处M4，8处Ø3.5mm沉头孔 |
|
重量 |
169.1g |
|
材质 |
7075铝合金 |
|

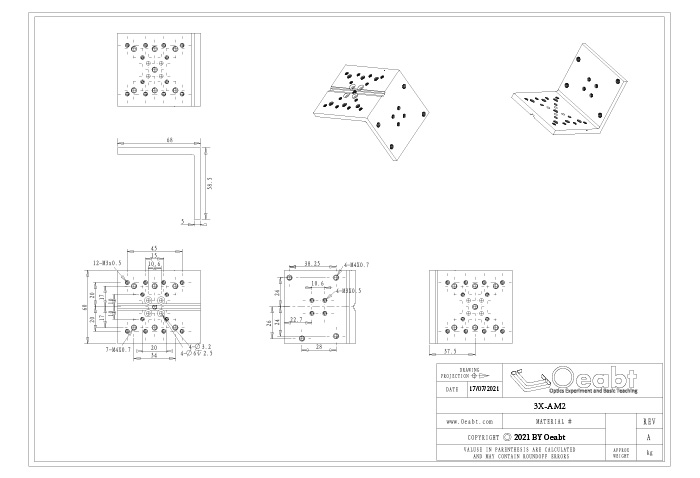

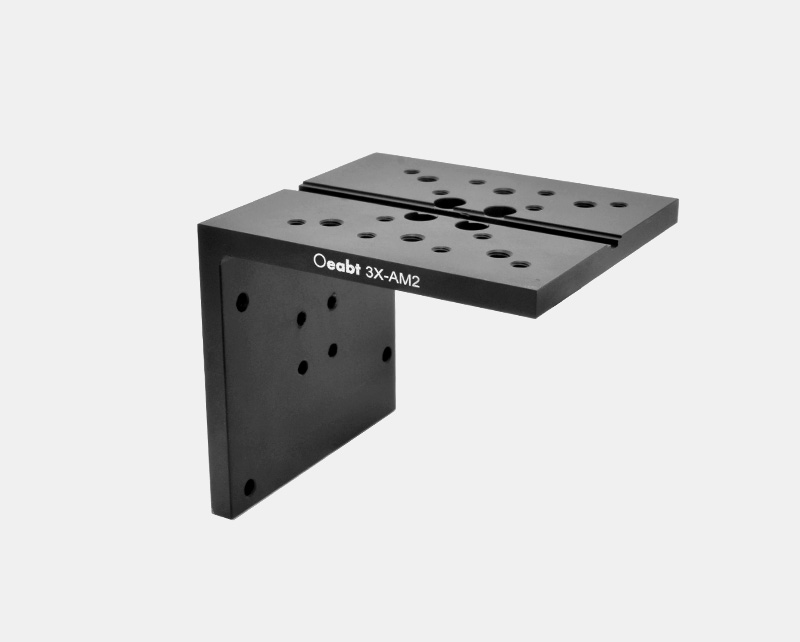

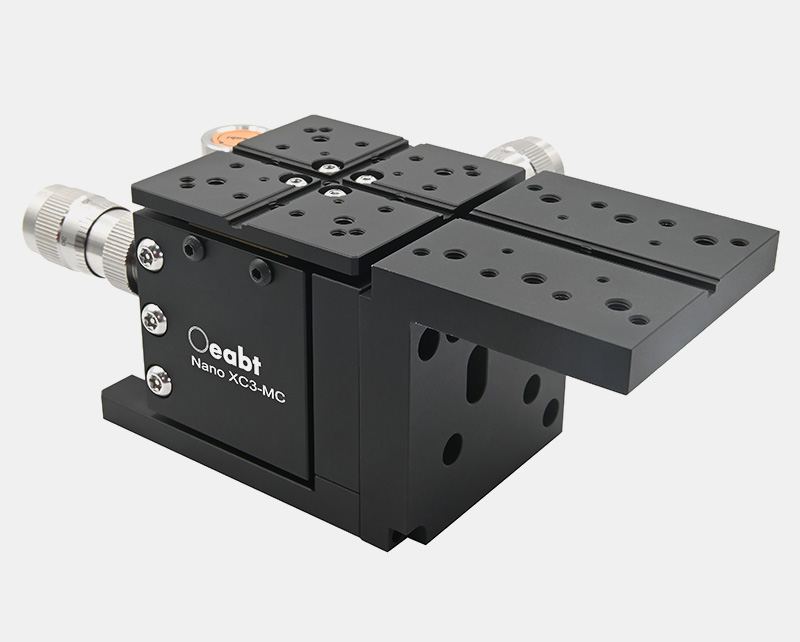

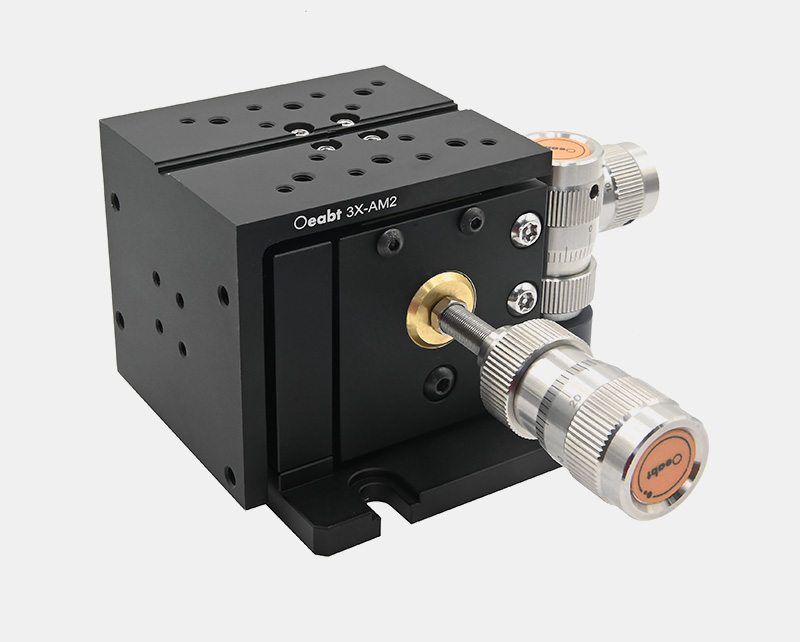

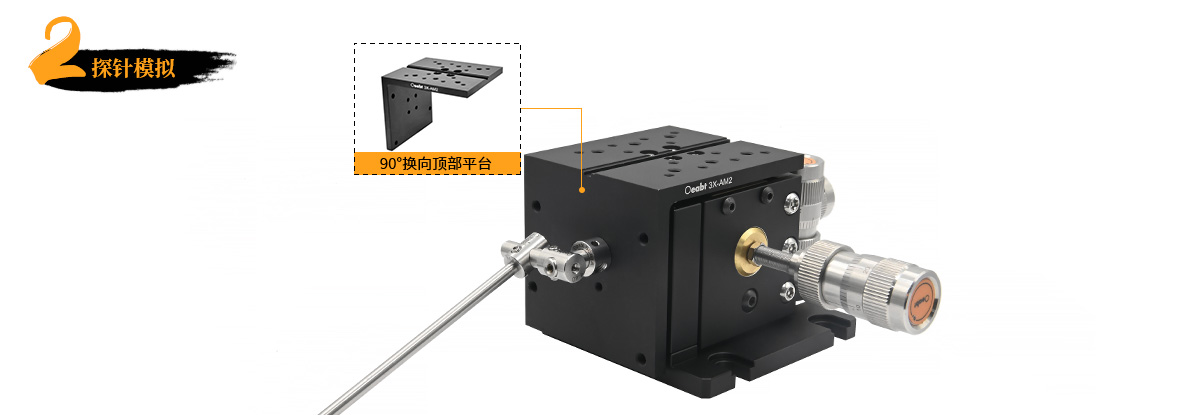

90°换向顶部平台 |
|
|
型号 |
3X-AM2 |
|
规格 |
68.0*60.0*58.5mm |
|
螺纹类型 |
16处M3，11处M4，4处Ø3.2mm沉头孔， |
|
重量 |
93.0g |
|
材质 |
7075铝合金 |
|

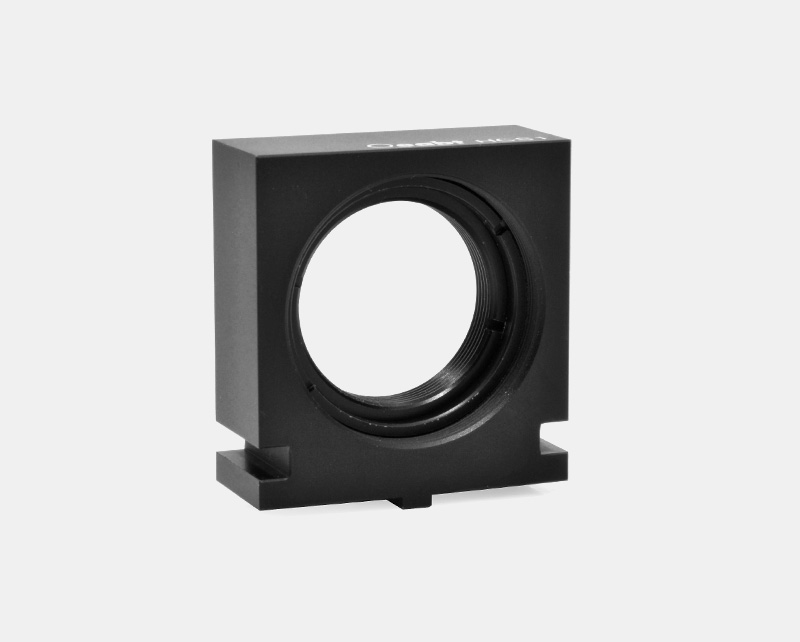

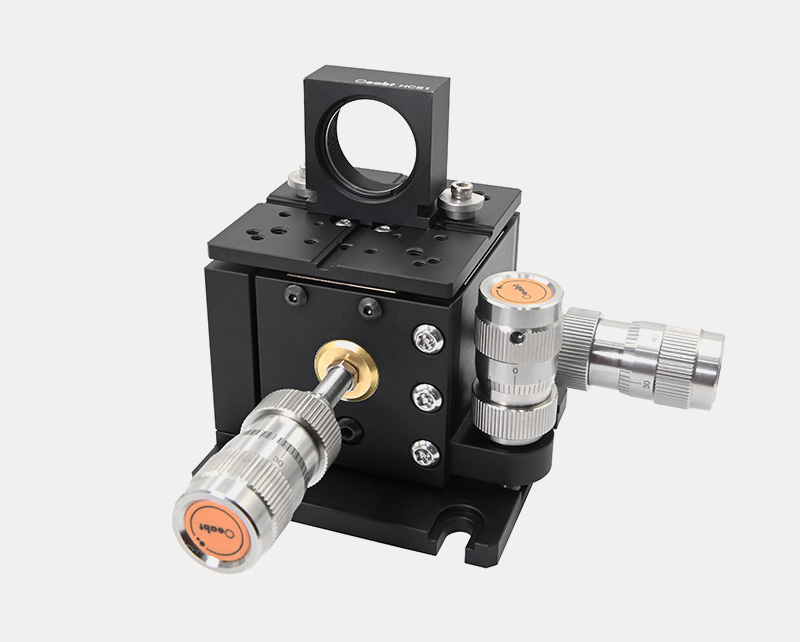

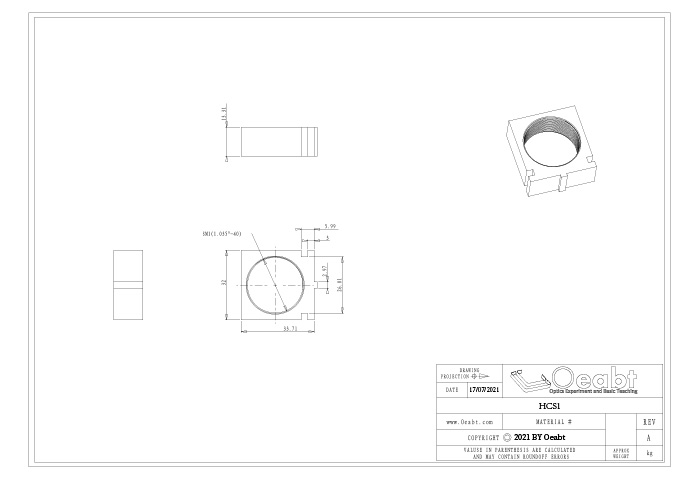

光纤夹具 |
|
|
型号 |
HCS1 |
|
规格 |
32.1*13.4*35.0mm |
|
螺纹类型 |
SM1（1.035”-40）内螺纹 |
|
重量 |
22.8g |
|
材质 |
7075铝合金 |
|

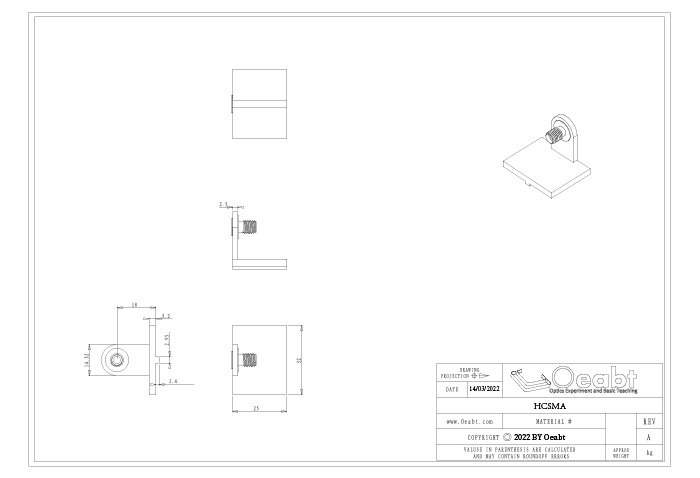

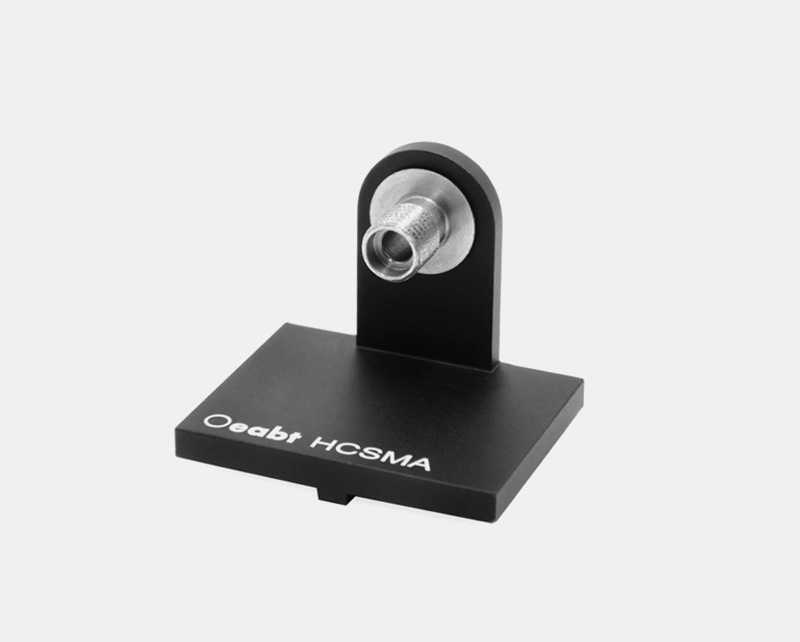

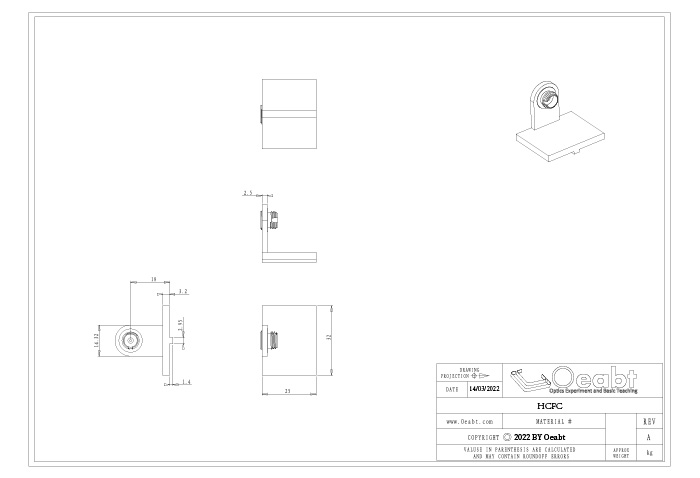

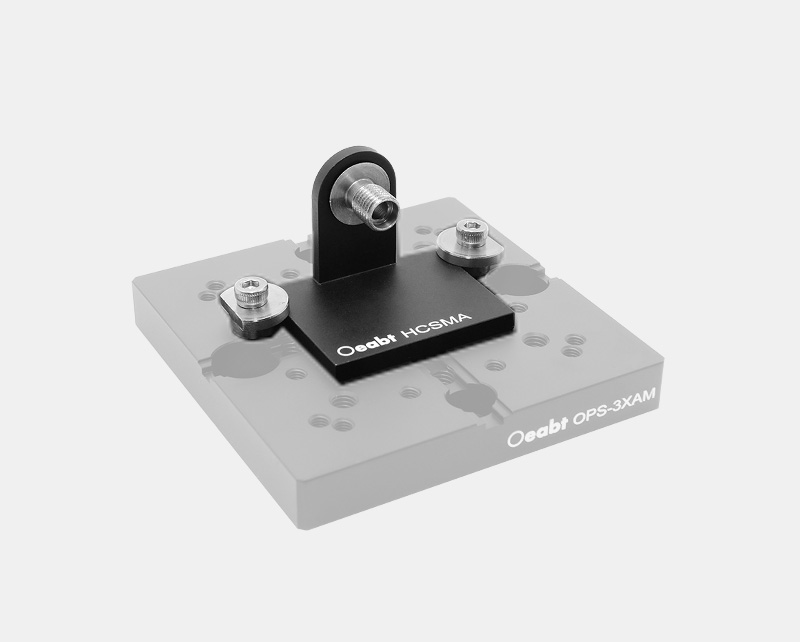

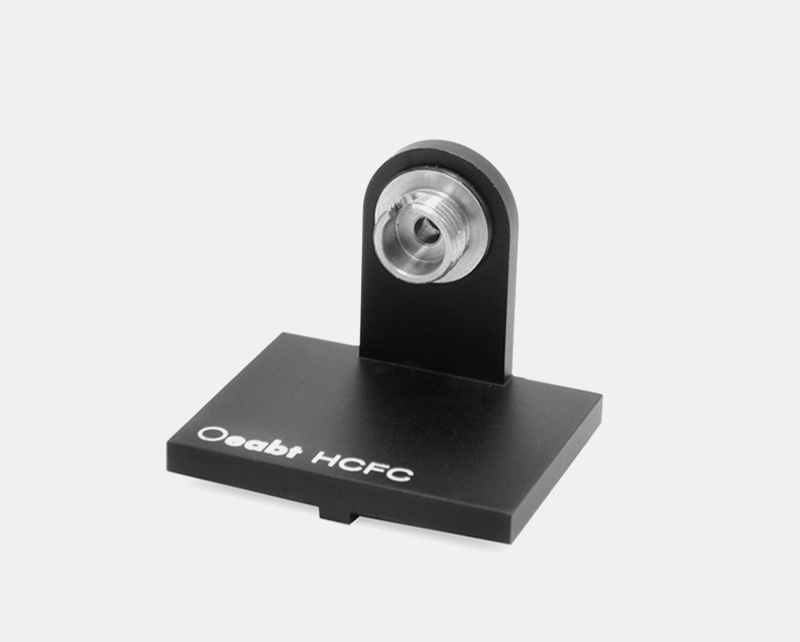

光纤固定架 |
||
|
型号 |
HCFC |
HCSMA |
|
规格 |
32.0*25.1*26.6mm |
|
|
接口类型 |
FC，宽键槽2.2 mm |
SMA |
|
重量 |
10.7g |
10.9g |
|
材质 |
7075铝合金 |
|
|

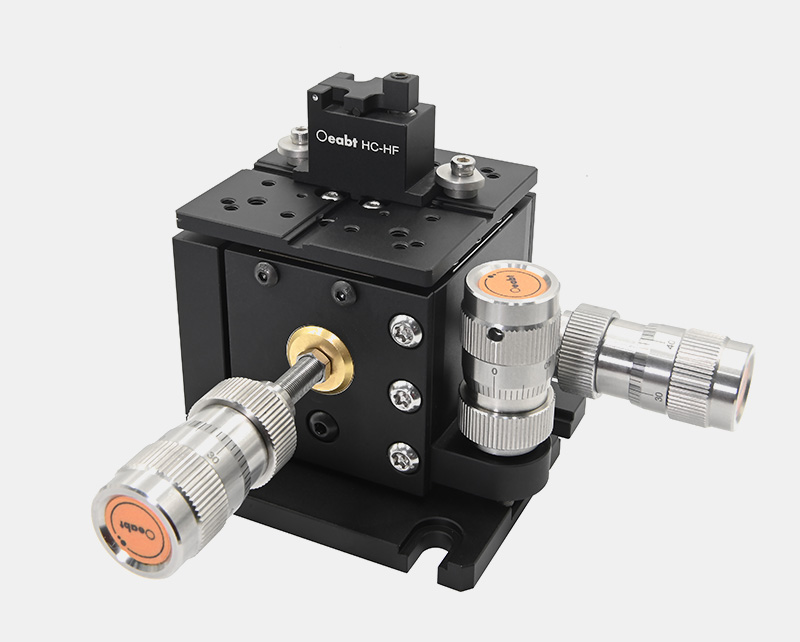

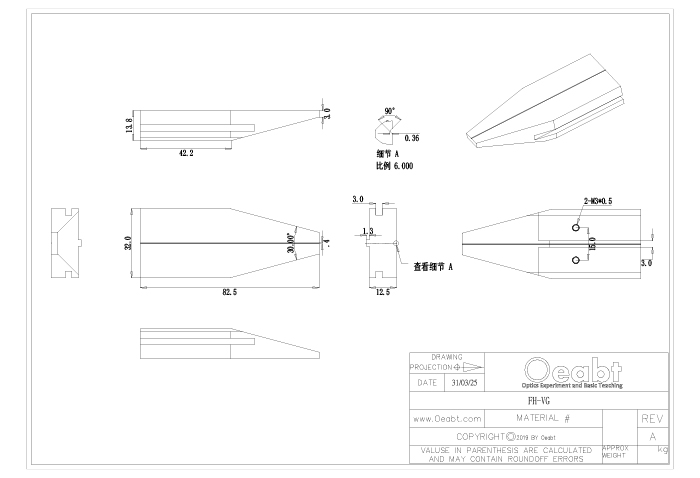

祼光纤夹具 |
|
|
型号 |
HC-HF |
|
规格 |
32.0*15.0*27.8mm |
|
夹持直径 |
Ø150-341μm |
|
螺孔类型 |
2处M4 |
|
重量 |
21.5g |
|
材质 |
7075铝合金 |
HC-HF 工程图下载
