产品说明

• 全钢结构的刚度构造，重载型交叉滚子轴承；

• 稳定、长行程、高负载能力；

• 行程50mm，驱动方式：SM25测微头，分度10μm；

• 水平负载能力：30kg（66lbs）、垂直负载能力：4kg（8.8lbs）；

• 台面尺寸：100*100mm；

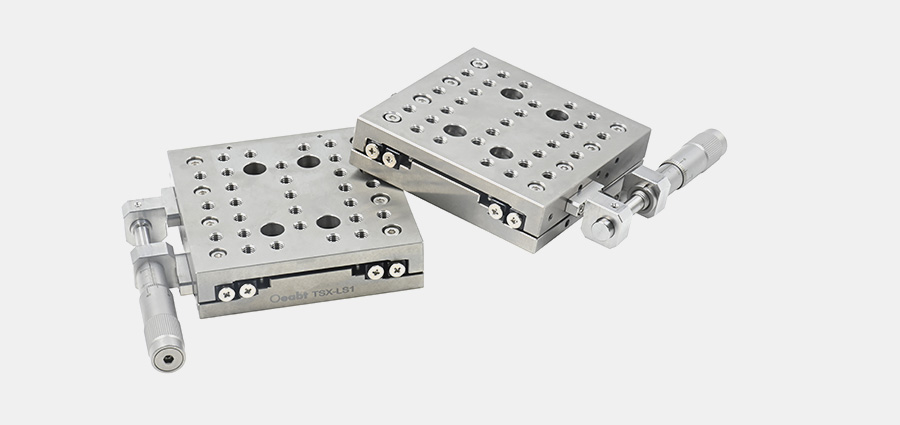

TSX-LS1位移台是全钢结构，重载型交叉滚子轴承设计，具有较高的硬度和强度。

示意图

通用参数

（1）TSX-LS1位移台是全钢结构，重载型交叉滚子轴承设计，具有较高的硬度和强度。该位移台可提供水平负载30kg（66lbs）、垂直负载4kg（8.8lbs）的大重载能力，在50mm的位移范围内具备高稳定性，非常适合对承载能力的要求较高的应用场合。

（2）TSX-LS1配置的驱动器为SM25标准测微头，提供50mm的线性位移，螺距为0.1mm。游标刻度每10 µm带有刻度线。

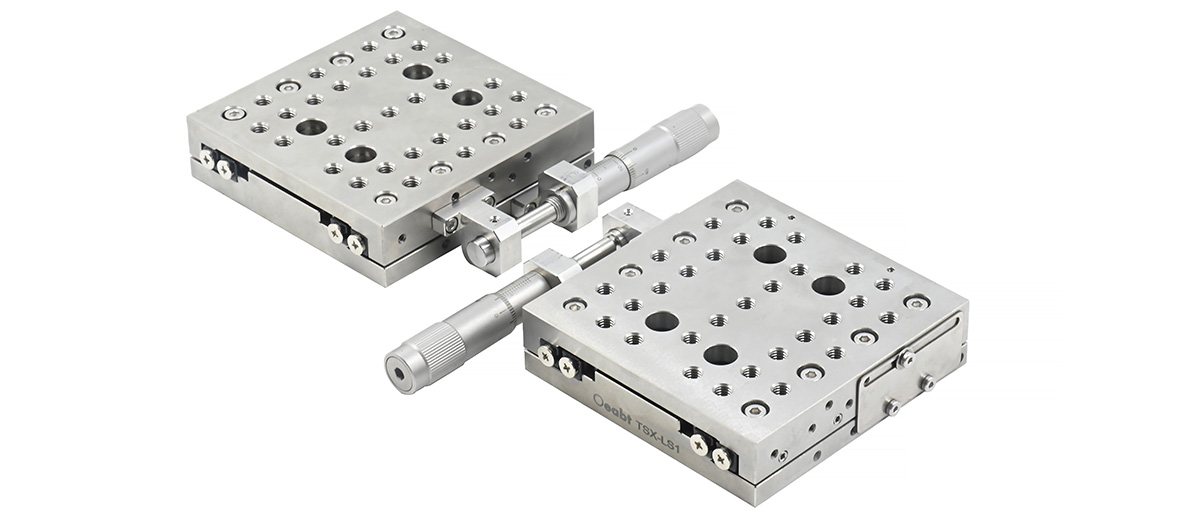

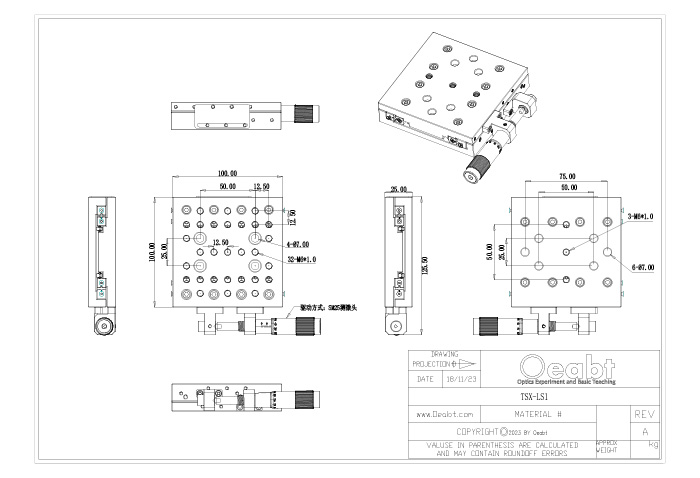

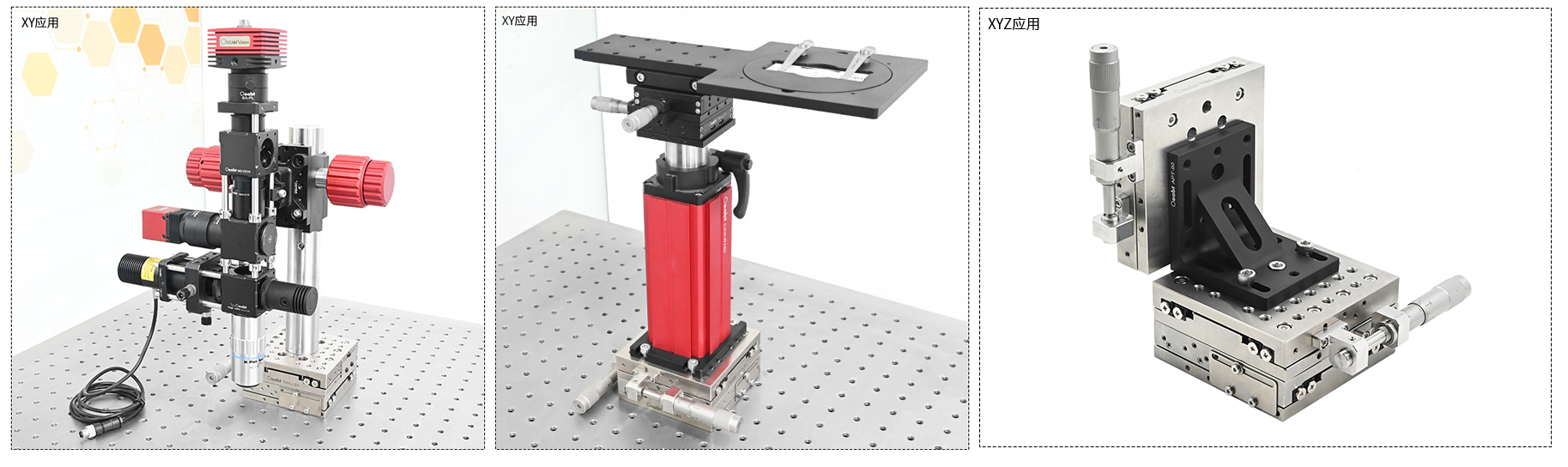

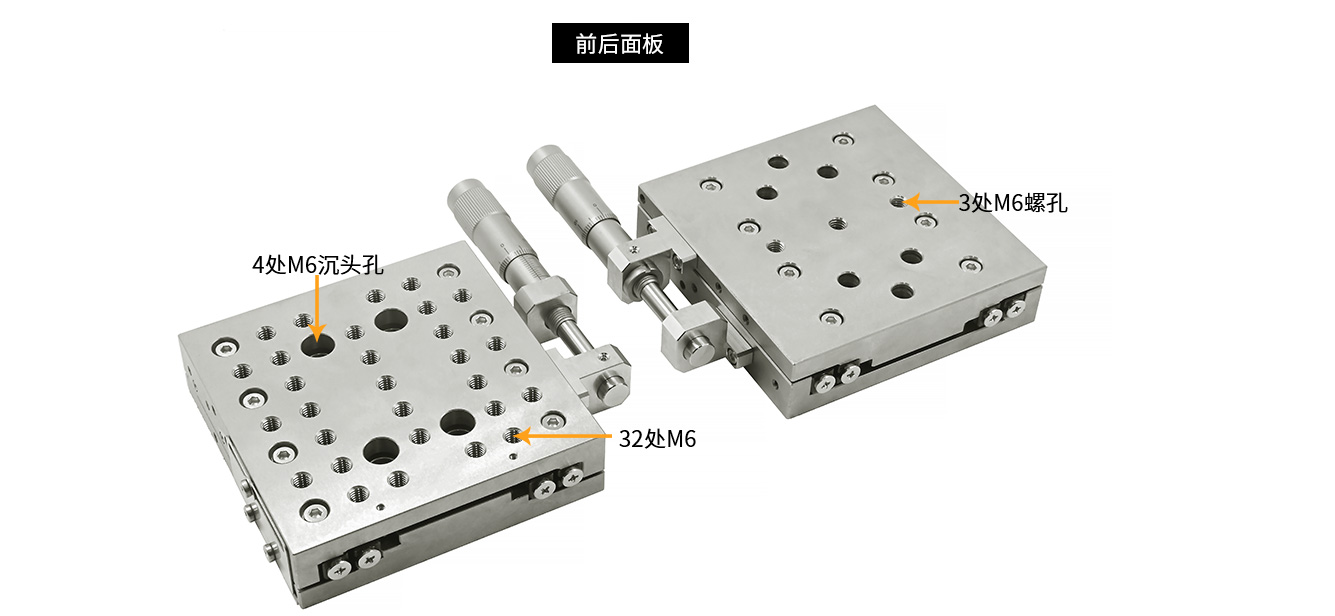

（3）台面尺寸100*100mm，M6螺孔阵列，便于集成光机组件或光学系统。无需额外转接件即可叠加两个位移台用于XY应用，而XYZ配置，需要额外加一个直角转接件来垂直安装位移台。

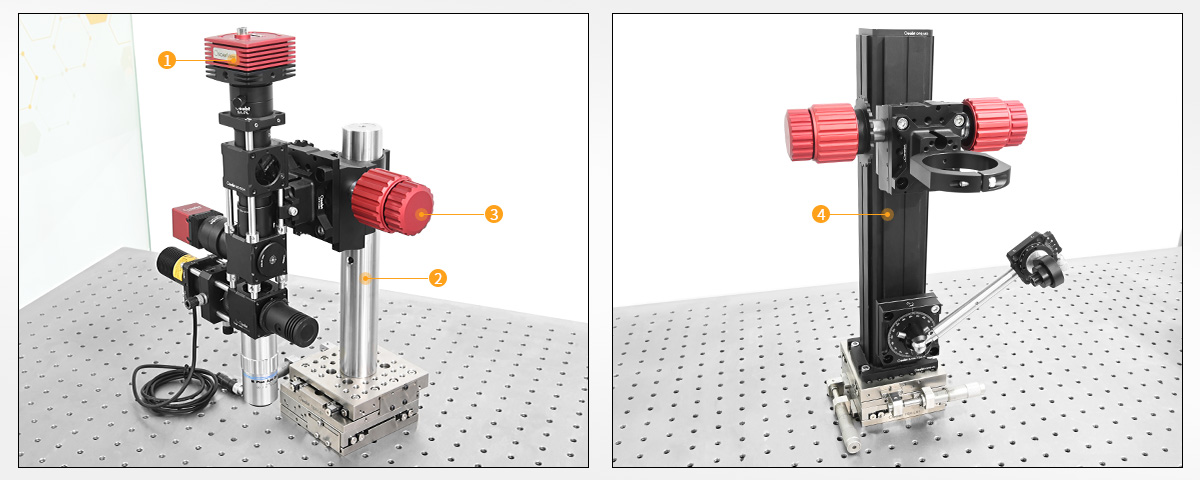

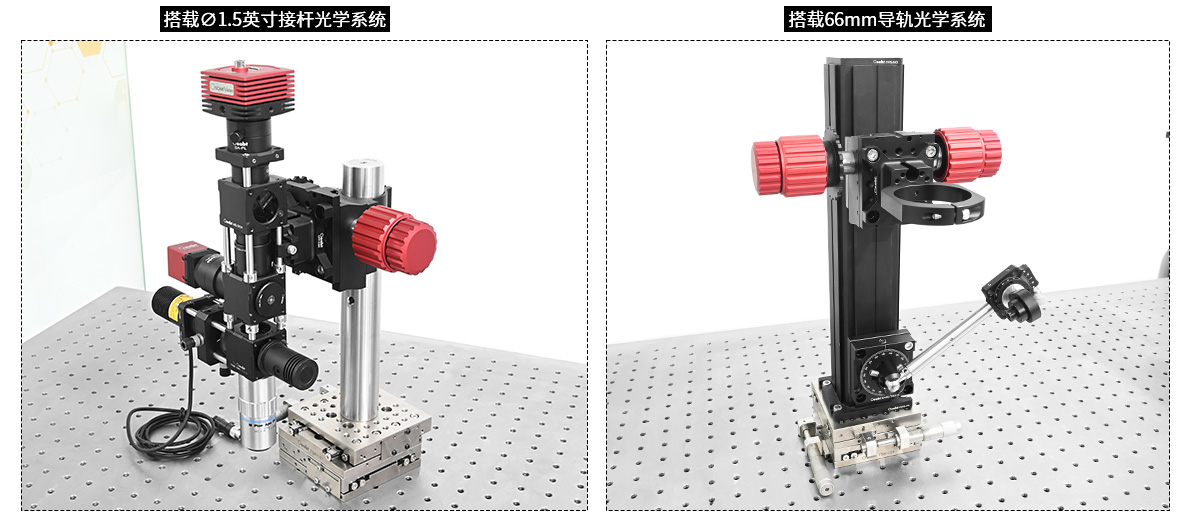

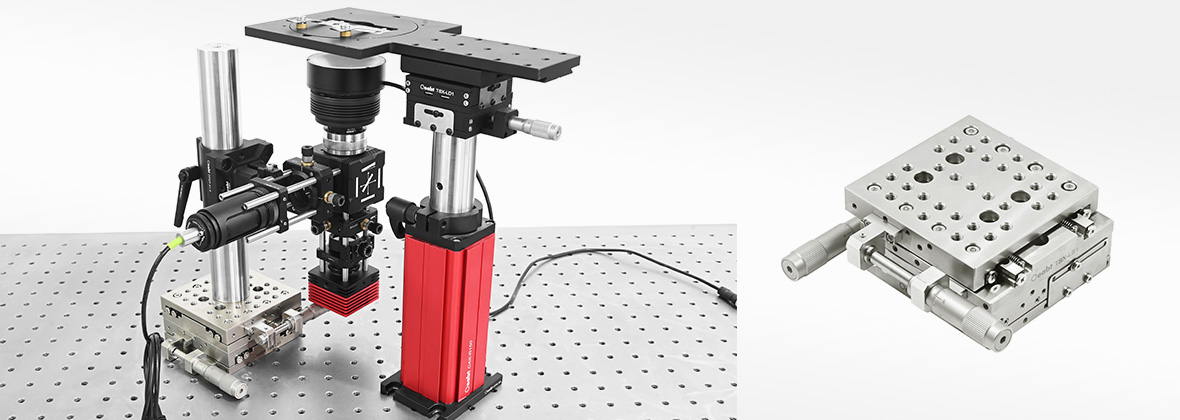

❶OsCam Vision® 科研相机点击购买>	❷CFEP-S系列 Ø1.5英寸不锈钢立杆接杆点击购买>
❸MCT-LM2 升降调焦滑台手轮点击购买>	❹OPH-B系列 66mm重型导轨/固定支架点击购买>

TSX-LS1 重载型线性位移台

• 全钢结构的刚度构造，重载型交叉滚子轴承；

• 稳定、长行程、高负载能力；

• 行程50mm，驱动方式：SM25测微头，分度10μm；

• 水平负载能力：30kg（66lbs）、垂直负载能力：4kg（8.8lbs）；

• 台面尺寸：100*100mm；

该位移台可提供水平负载30kg（66lbs）、垂直负载4kg（8.8lbs）的大重载能力，在50mm的位移范围内具备高稳定性，非常适合对承载能力的要求较高的应用场合。
