• 线性行程范围：25mm；
• 配置测微头：驱动螺距0.5mm，分度10μm；
• 配置差分尺：驱动螺距0.5mm，分度10μm；精调一圈42μm，精度＜1μm；

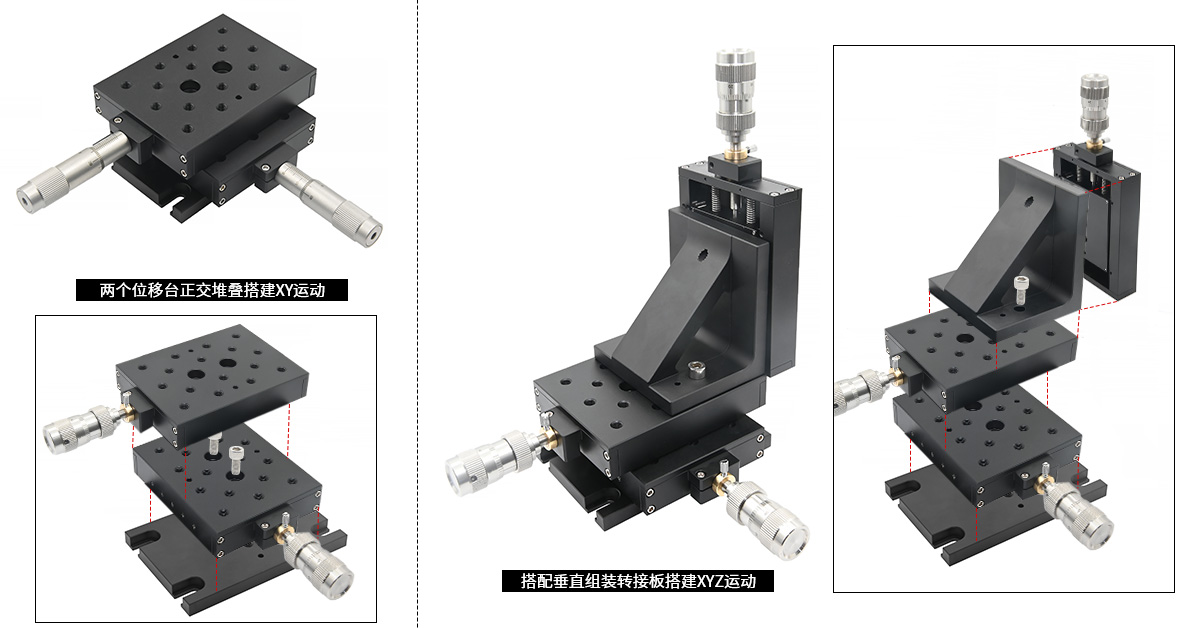

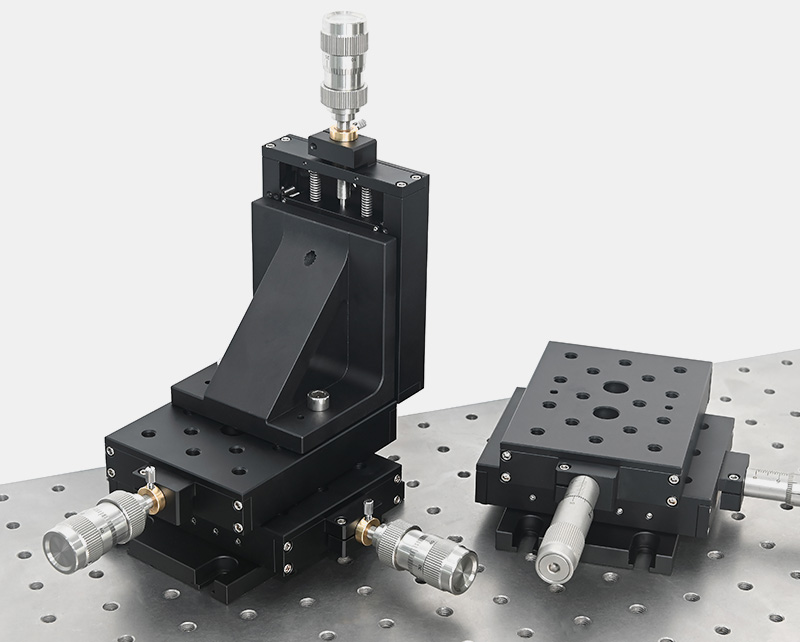

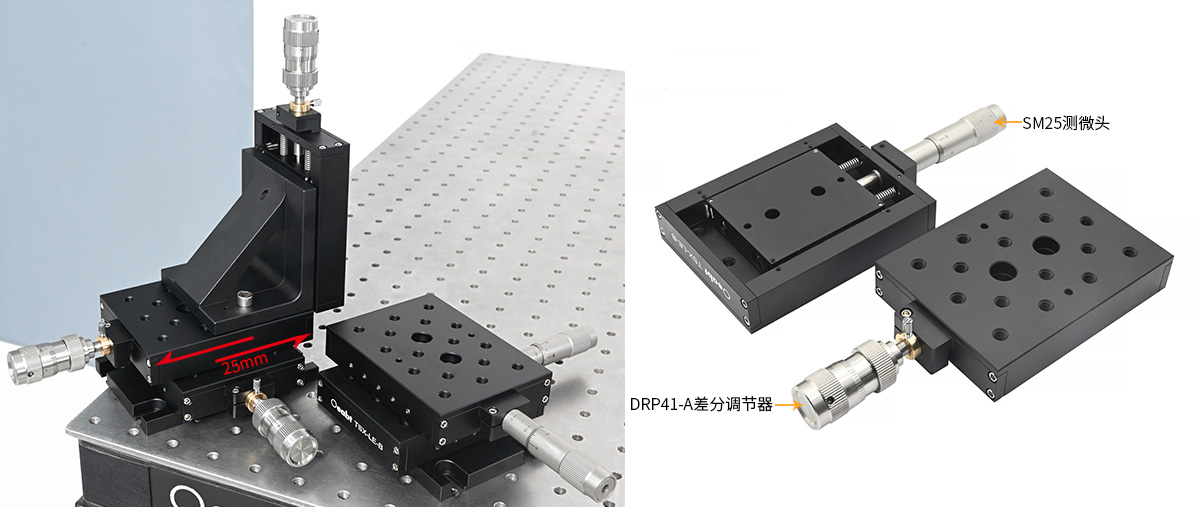

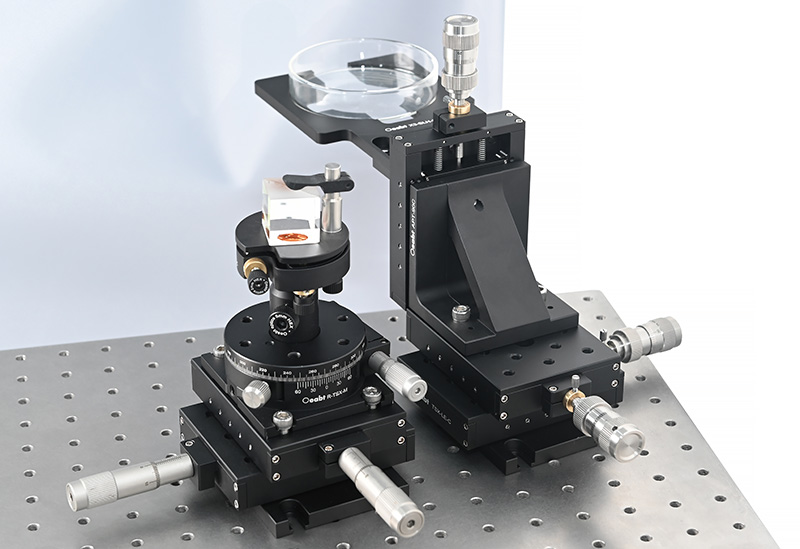

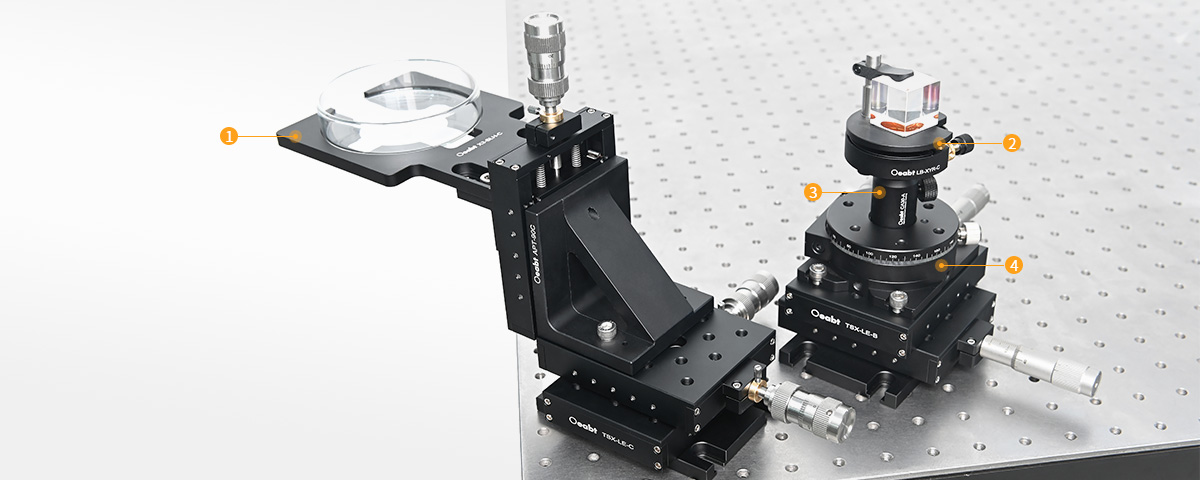

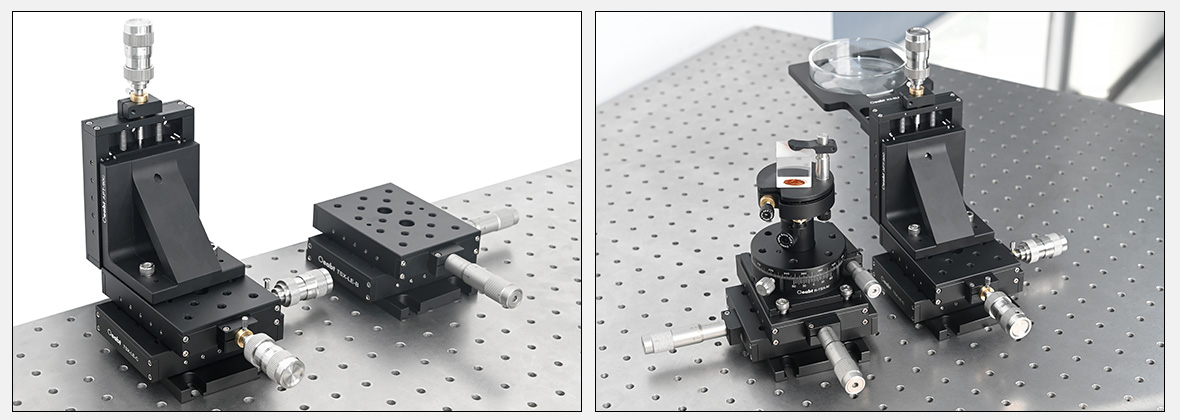

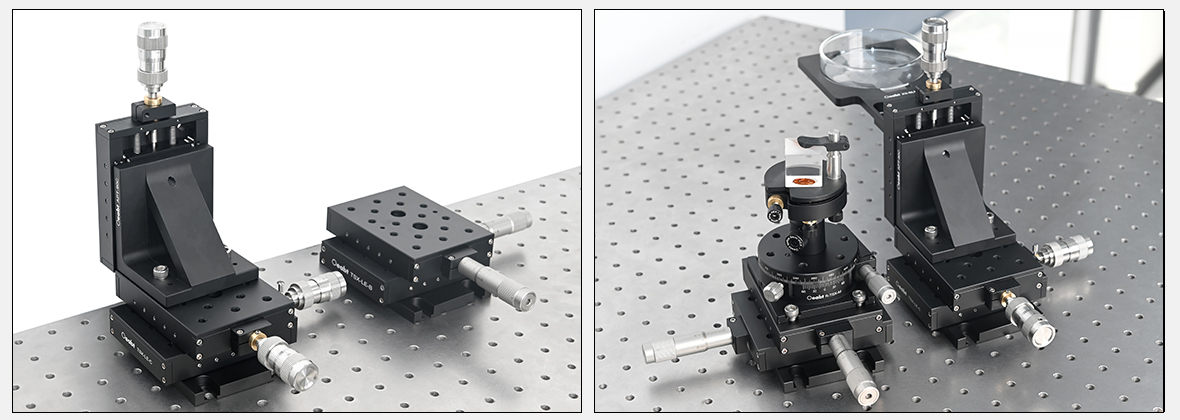

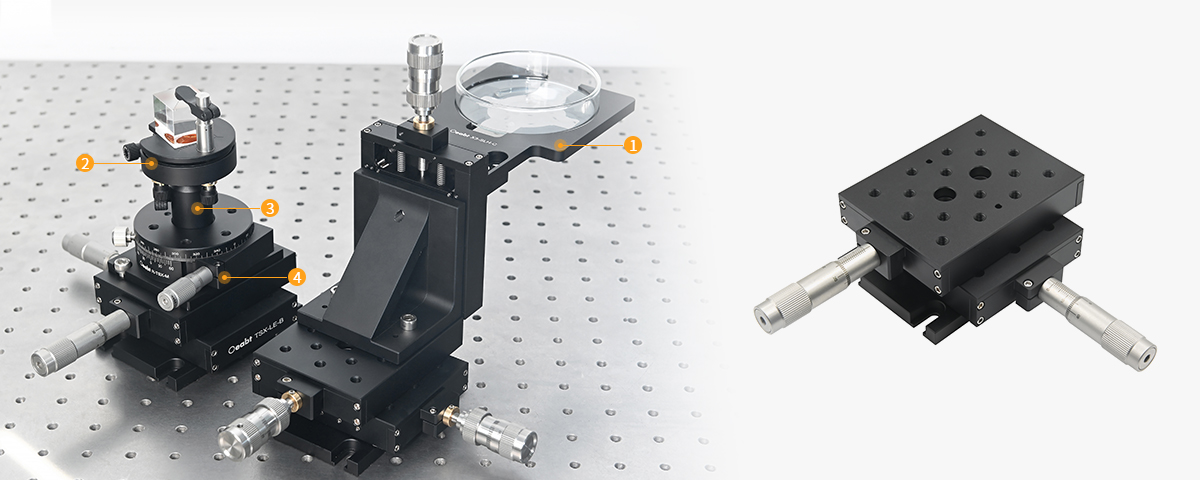

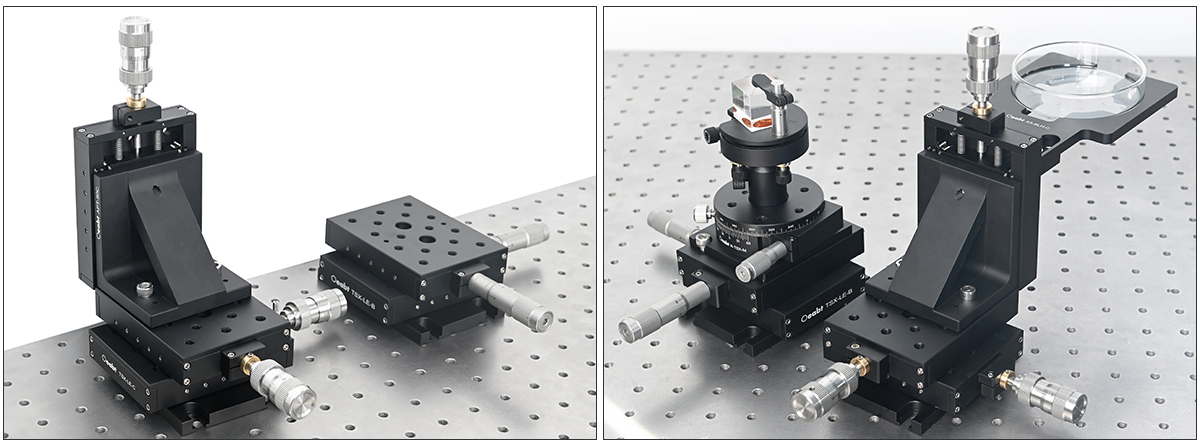

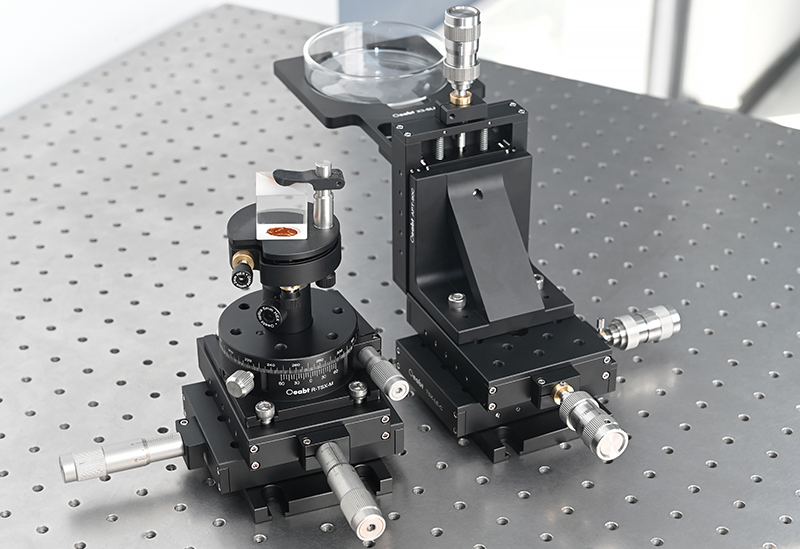

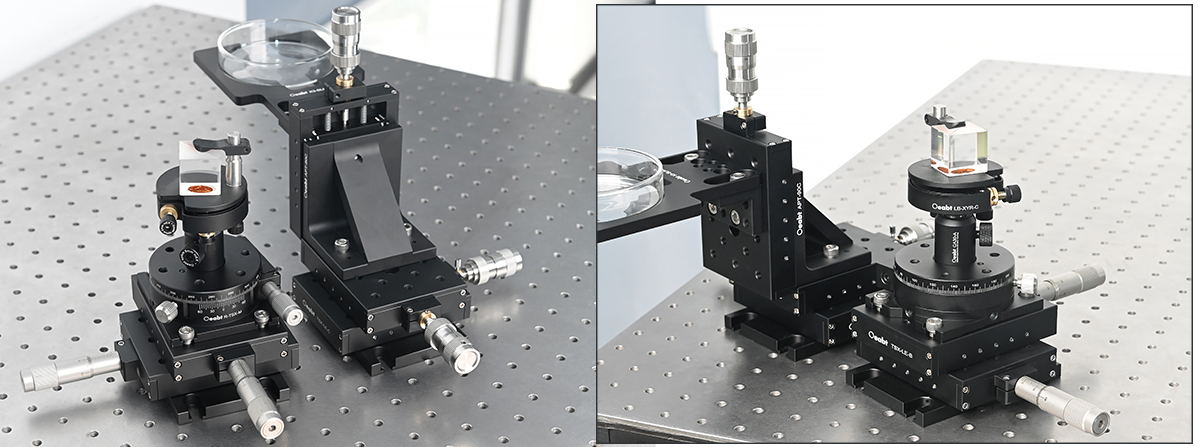

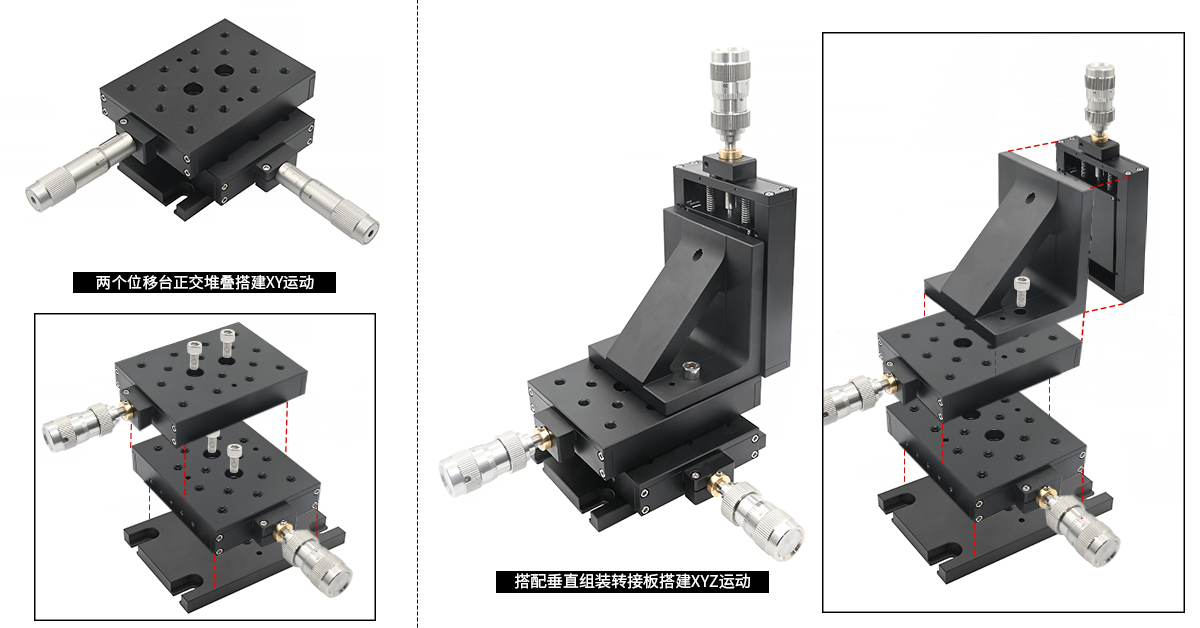

• 模块化设计便于将位移台组合成XY和XYZ配置；

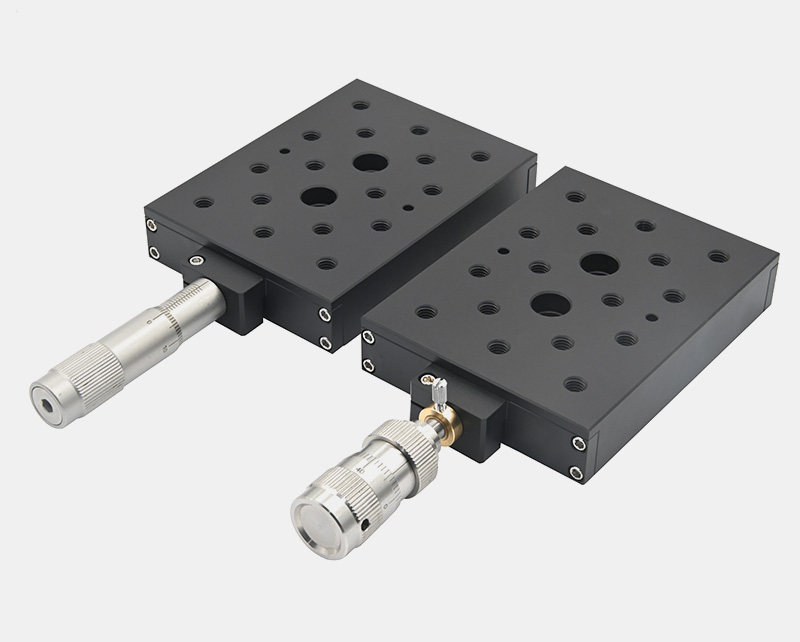

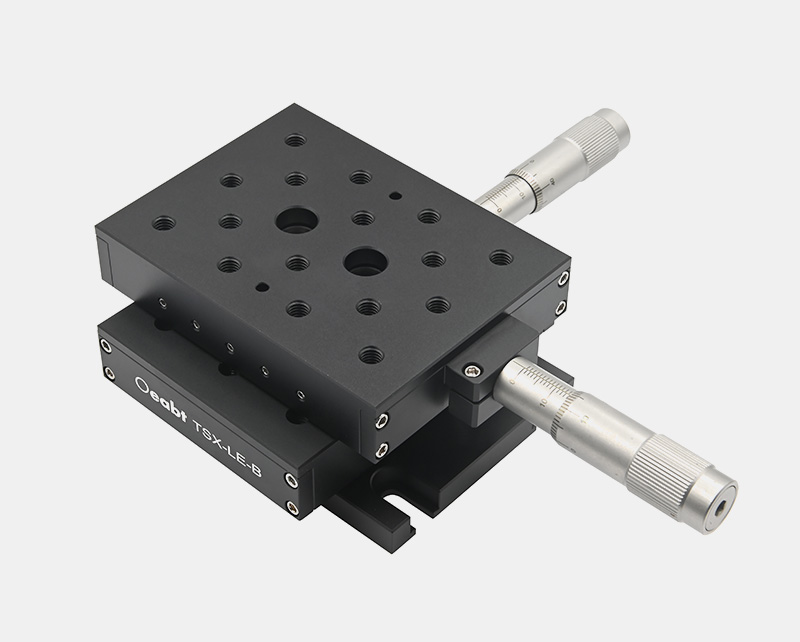

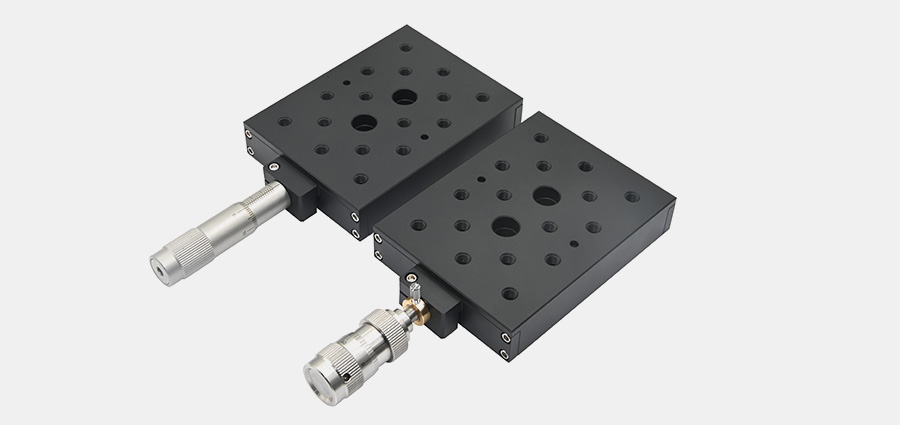

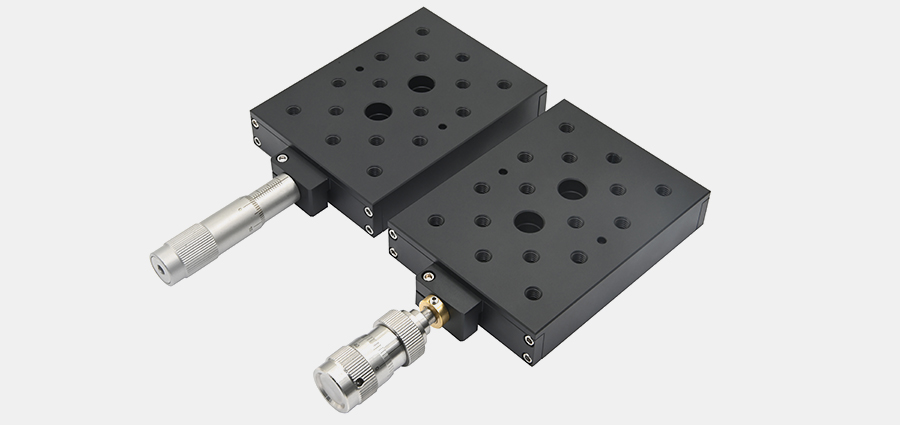

TSX-LE系列位移台采用硬化不锈钢线性轴承，提供单轴线性运动用于平移应用。
|
型号 |
TSX-LE-B |
TSX-LE-C |
|
规格 |
189.0*76.2*20.3mm |
165.3*76.2*20.3mm |
|
驱动方式 |

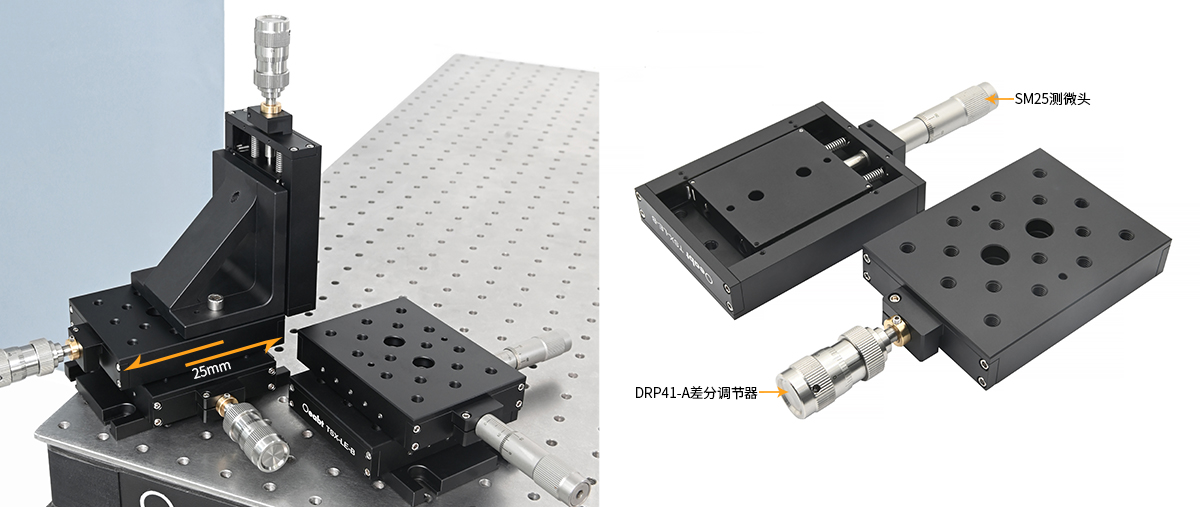

SM25测微头 |
DRP41-A差分调节器 |
|
粗调行程 |
25mm，0.5mm/圈，分度10μm |
25mm，0.5mm/圈 |
|
精调行程 |
/ |
230μm，≈42μm/圈，精度＜1μm |
|
理论精度 |
10μm |
＜1μm |
|
重量 |
426.3g |
434.2g |
|
台面尺寸 |
101.6*76.2mm |
|
行程范围 |
25mm |
|
螺孔类型 |
上面板：M6*16处、M6*2处（沉头孔）；底面板：M6*2处（沉头孔） |
|
材质 |
7075铝合金 |

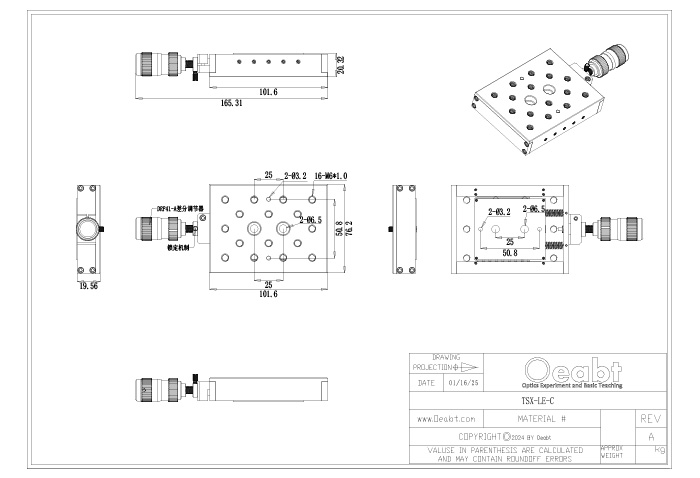

TSX-LE-C 工程图下载
