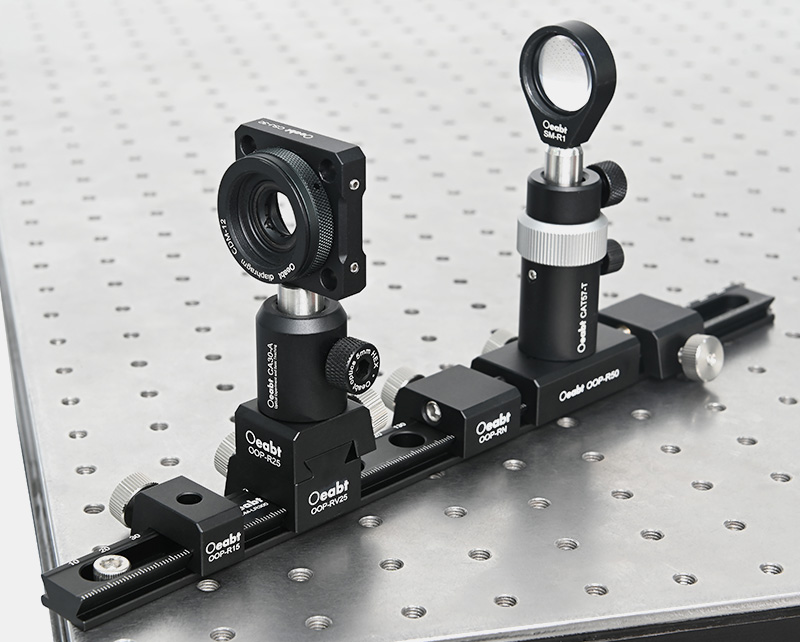

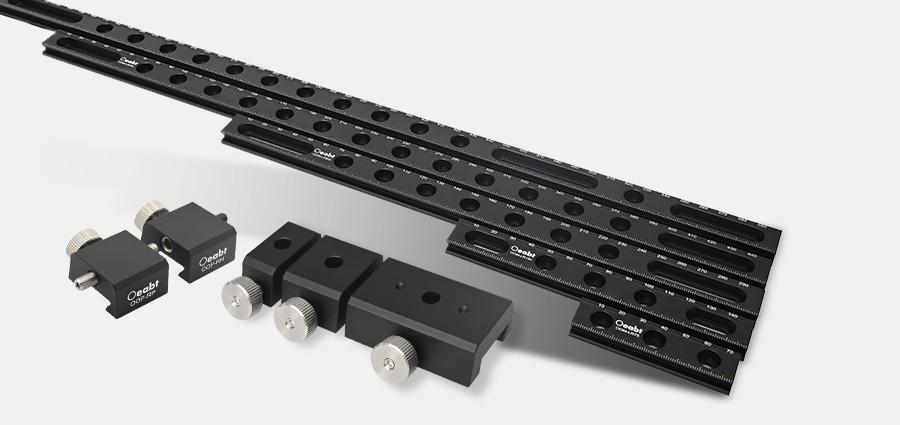

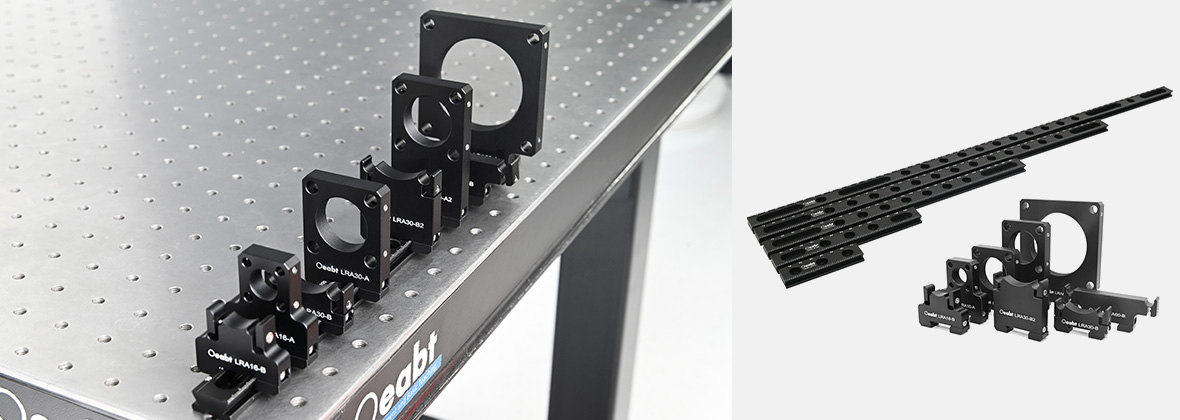

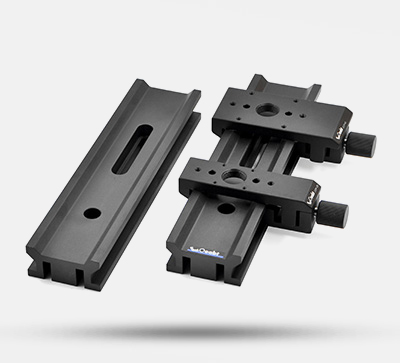

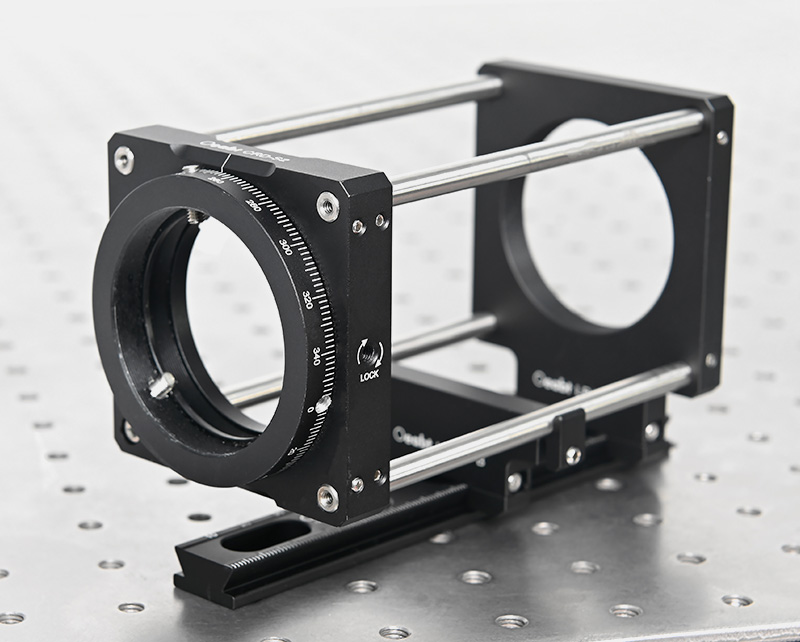

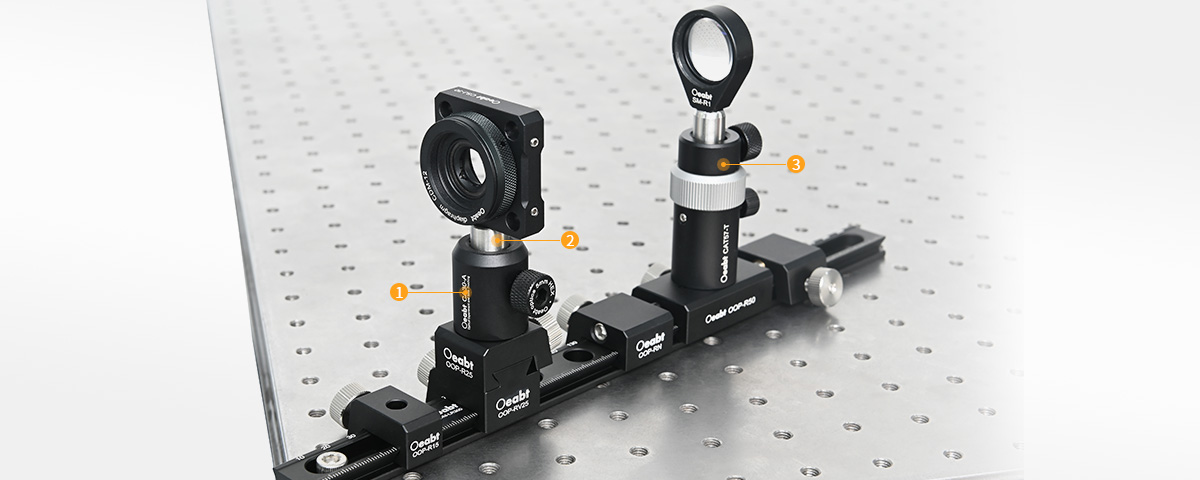

• Oeabt系列最小型的光学导轨，紧凑型构造；
• 兼容OOP-R系列导轨滑块；
• 激光刻度用于组构件的定位；
• 端部具有多处M6沉孔安装；

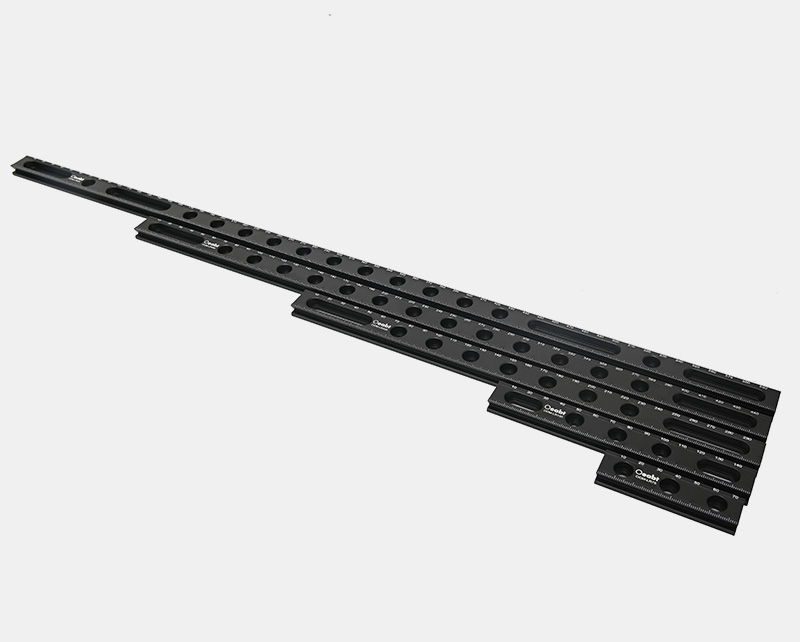

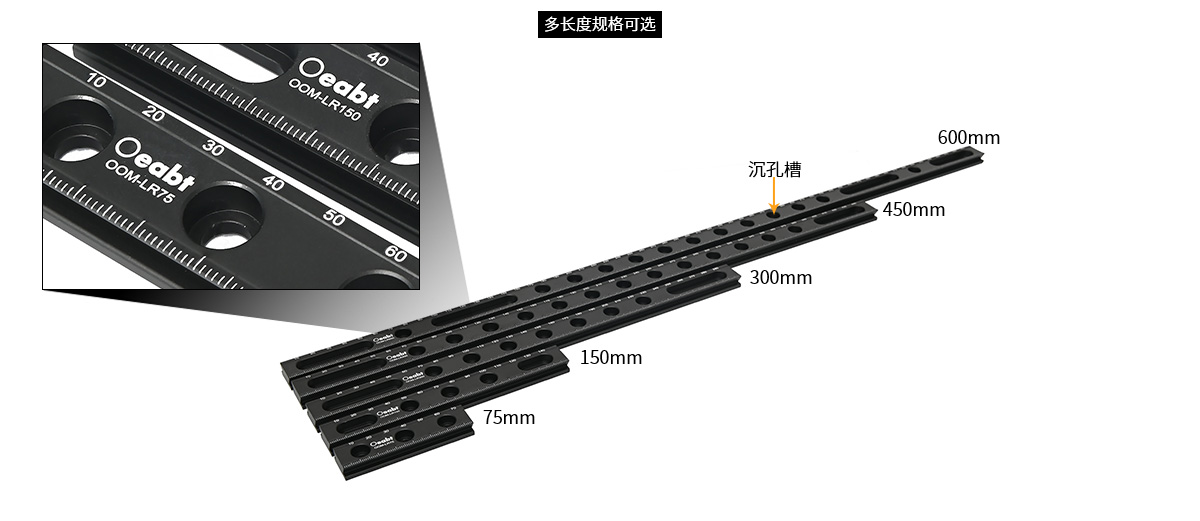

• 75~600mm多长度可选；

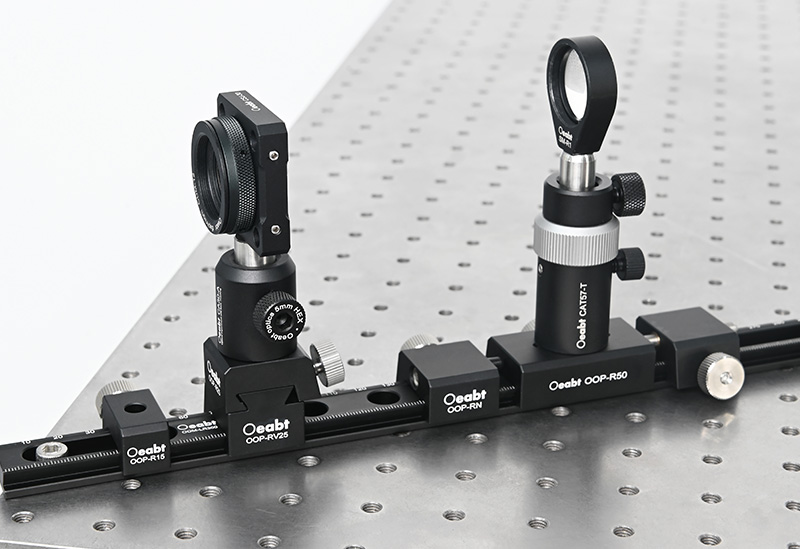

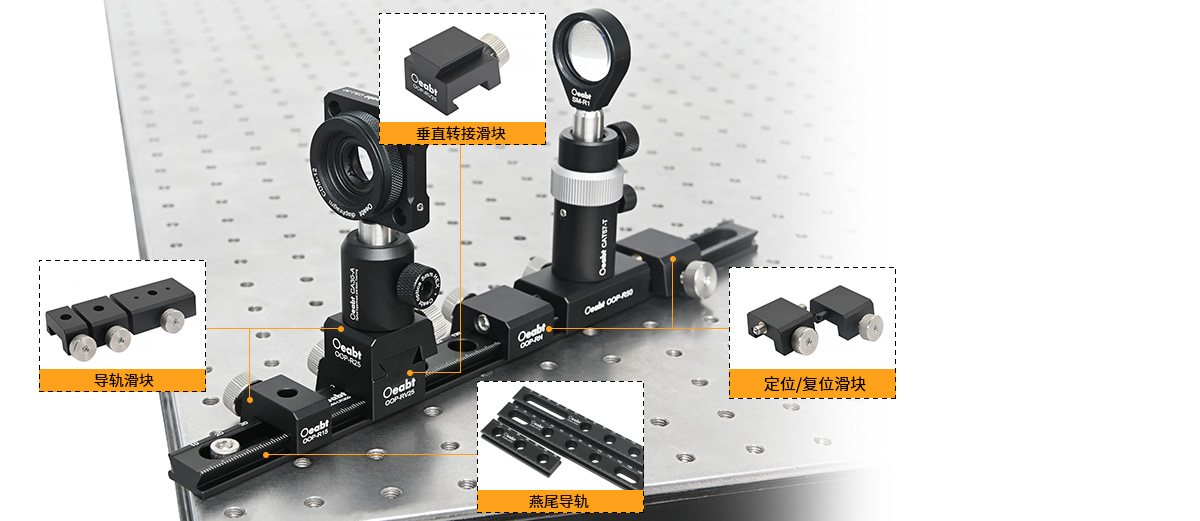

小型燕尾式光学导轨设计用于构造一维配件，实心铝加工而成，具有一个燕尾式安装表面，可以安装卡入式导轨滑块。
|
燕尾导轨 |
||||
|
型号 |
规格 |
沉孔类型 |
重量 |
材质 |
|

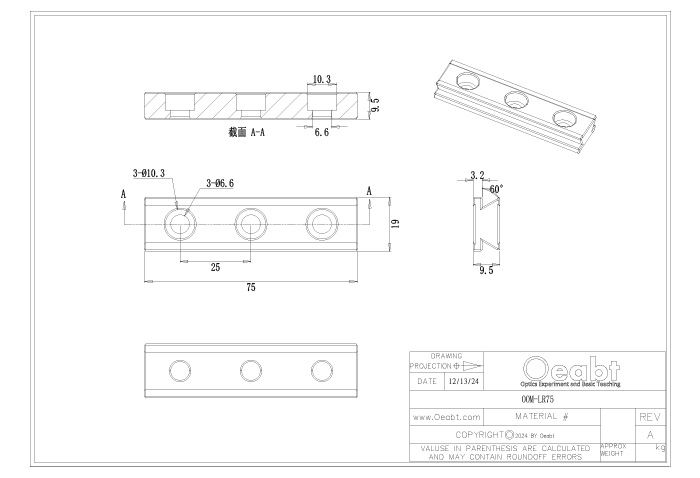

OOM-LR75 |
75*19*9.5mm |
M6*3处（沉孔） |
24.8g |
铝合金 |
|

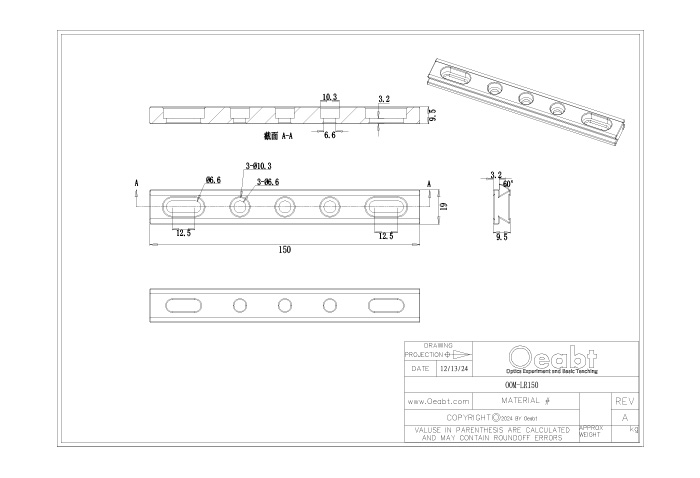

OOM-LR150 |
150*19*9.5mm |
M6*3处(沉孔)，Ø6.6*12.5mm*2处 |
45.7g |
|
|

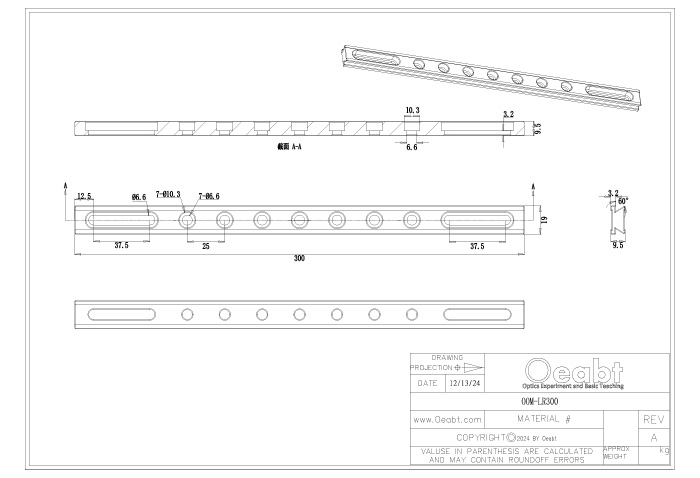

OOM-LR300 |
300*19*9.5mm |
M6*7处(沉孔)，Ø6.6*37.5mm*2处 |
87.5g |
|
|

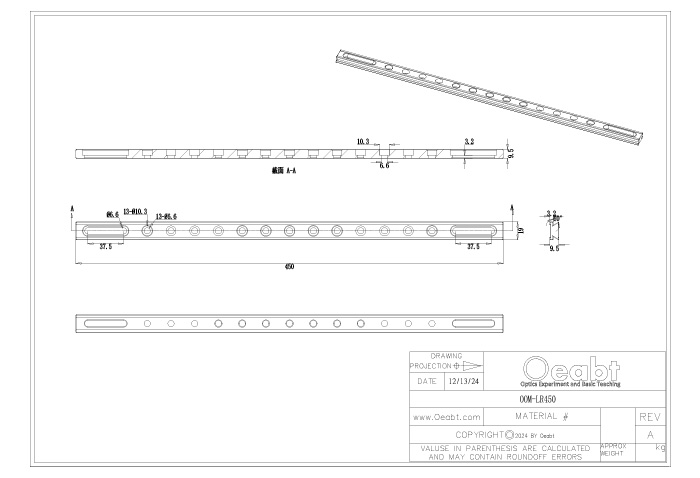

OOM-LR450 |
450*19*9.5mm |
M6*13处(沉孔)，Ø6.6*37.5mm*2处 |
137.2g |
|
|

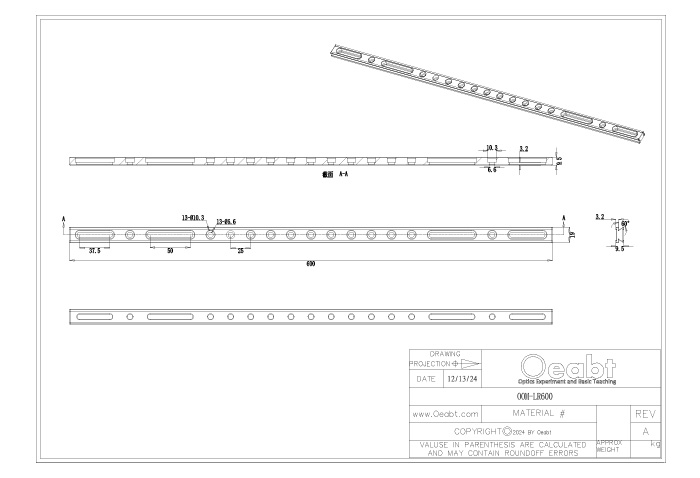

OOM-LR600 |
600*19*9.5mm |
M6*13处(沉孔)，Ø6.6*37.5mm*2处，Ø6.6*50mm*2处 |
170.0g |
|
|

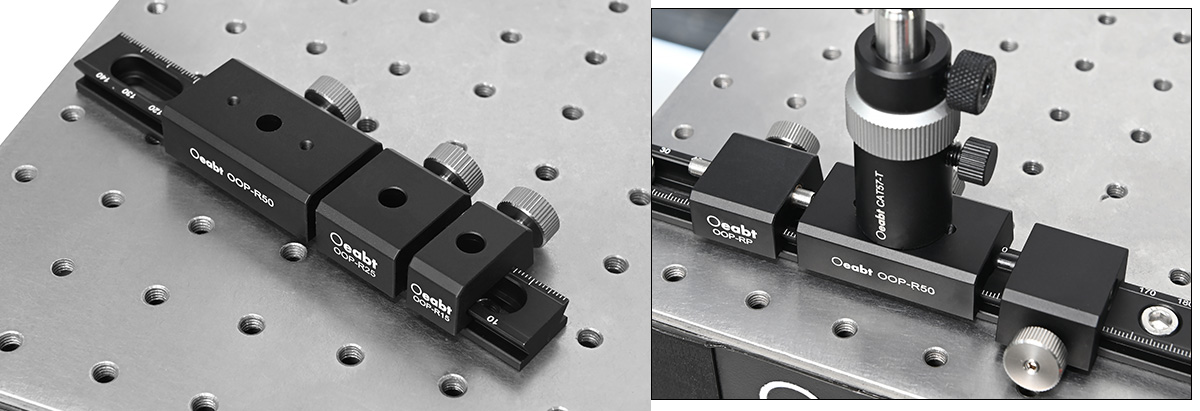

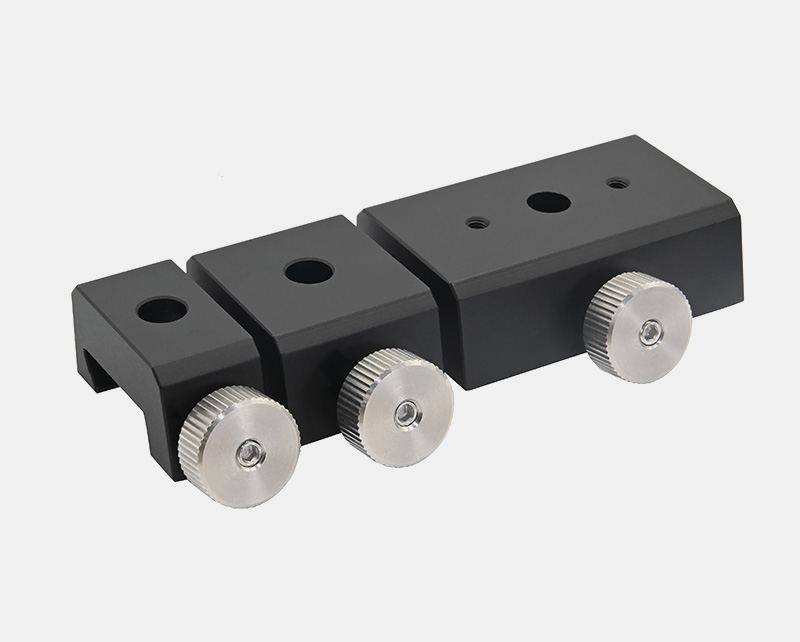

导轨滑块 |
||||
|
型号 |
规格 |
沉孔类型 |
重量 |
材质 |
|

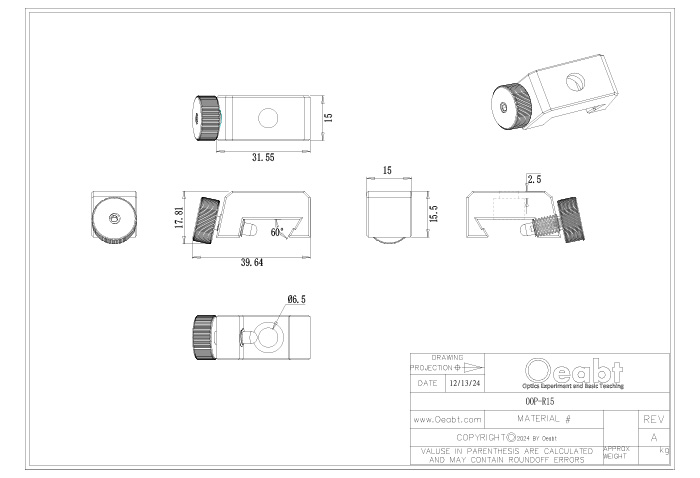

OOP-R15 |
39.6*15*17.8mm |
M6*1处（沉孔） |
21.3g |
铝合金 |
|

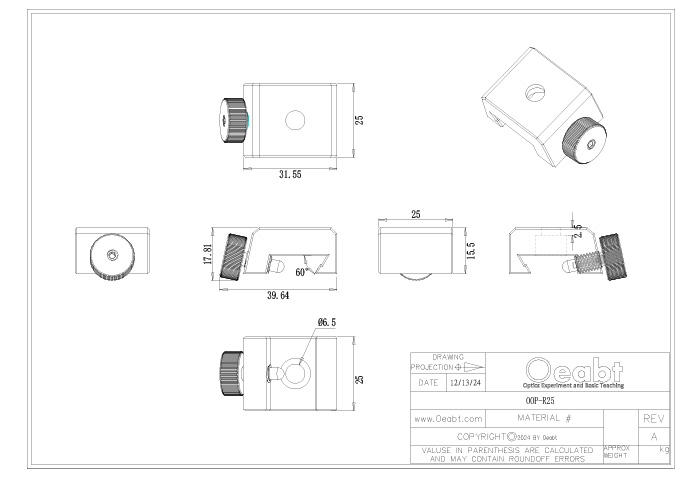

OOP-R25 |
39.6*25*17.8mm |
M6*1处（沉孔） |
30.6g |
|
|

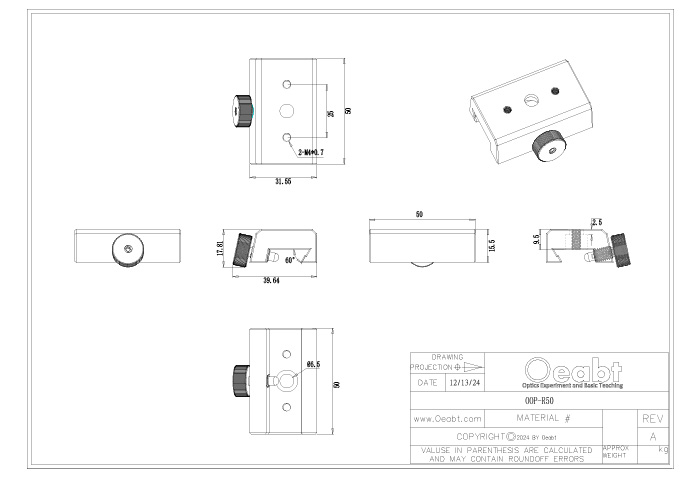

OOP-R50 |
39.6*50*17.8mm |
M6*1处（沉孔），M4*2处 |
53.5g |
|
|

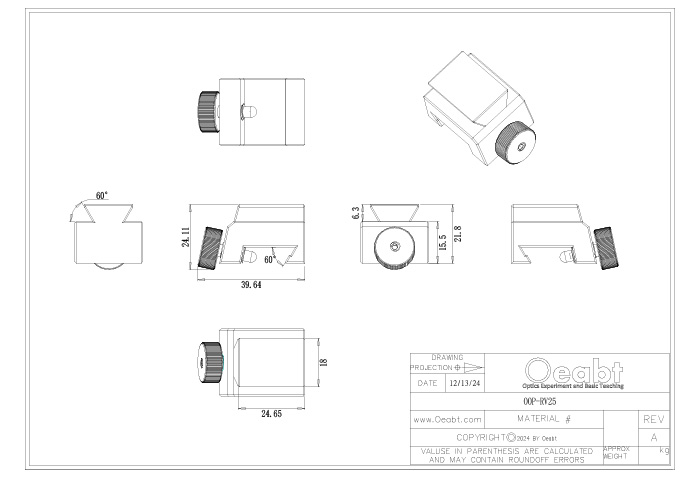

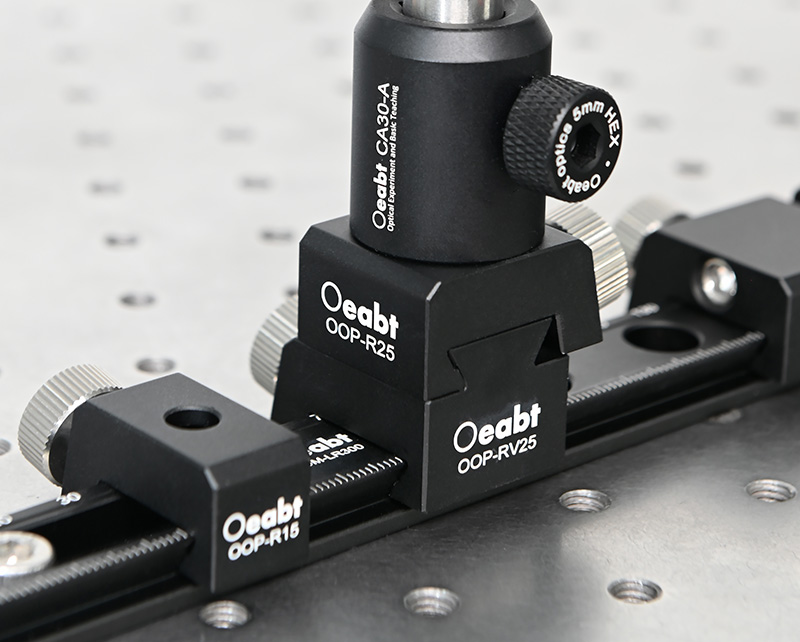

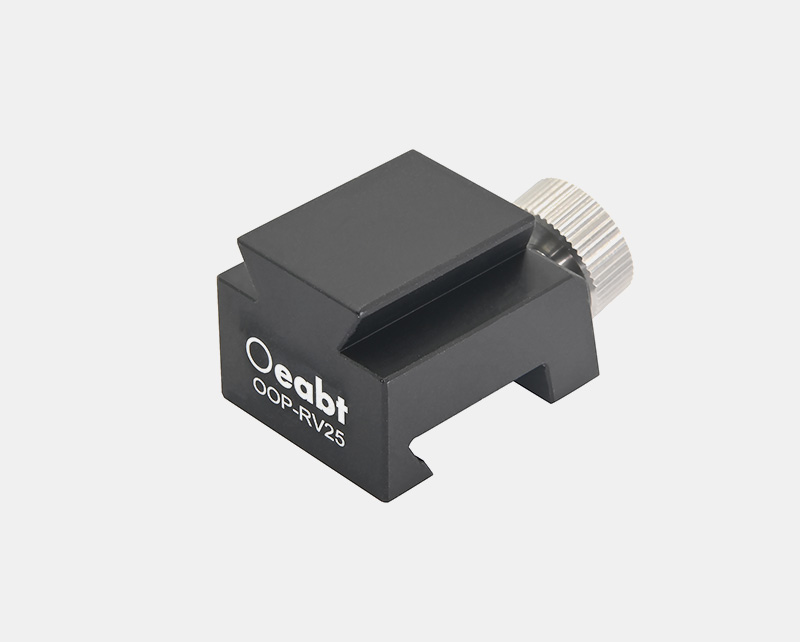

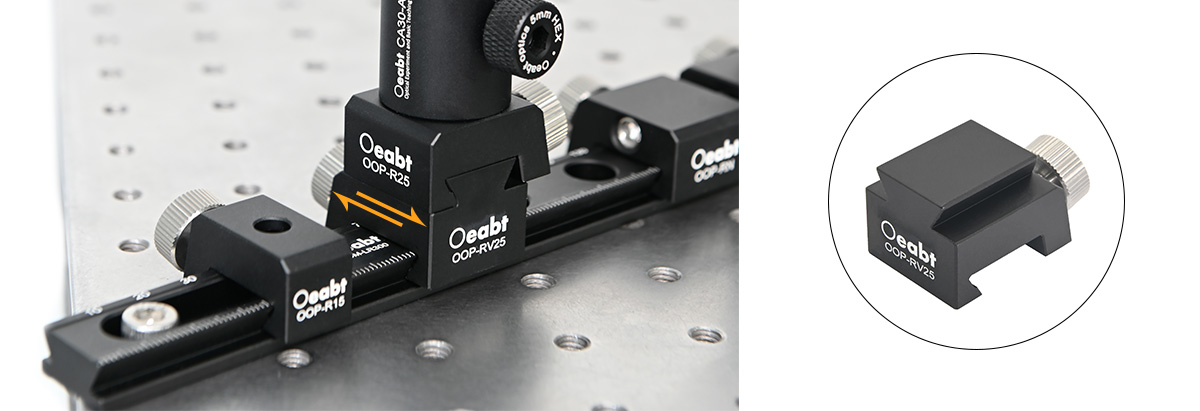

垂直转接滑块 |
|
|
型号 |
OOP-RV25 |
|
规格 |
39.6*25*21.8mm |
|
燕尾表面 |
24.6*18mm |
|
重量 |
38.8g |
|
材质 |
7075铝合金 |
|

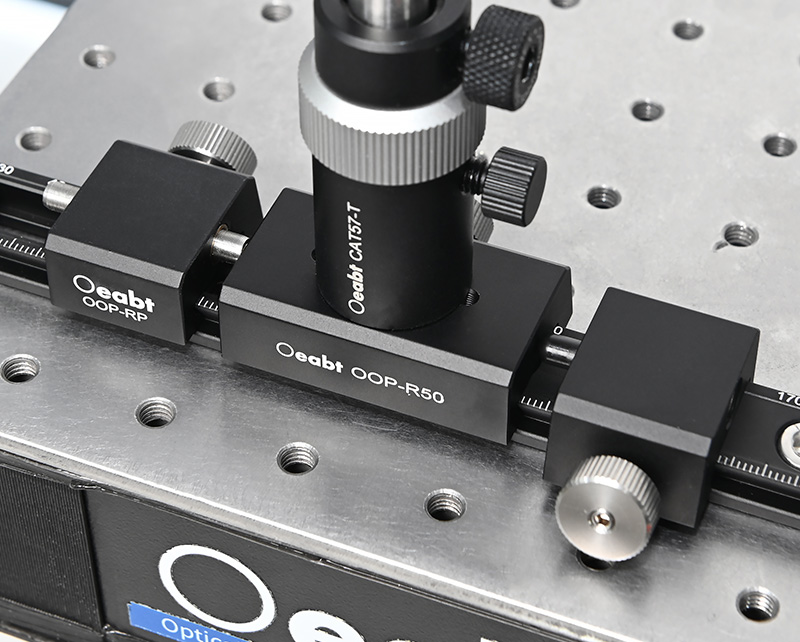

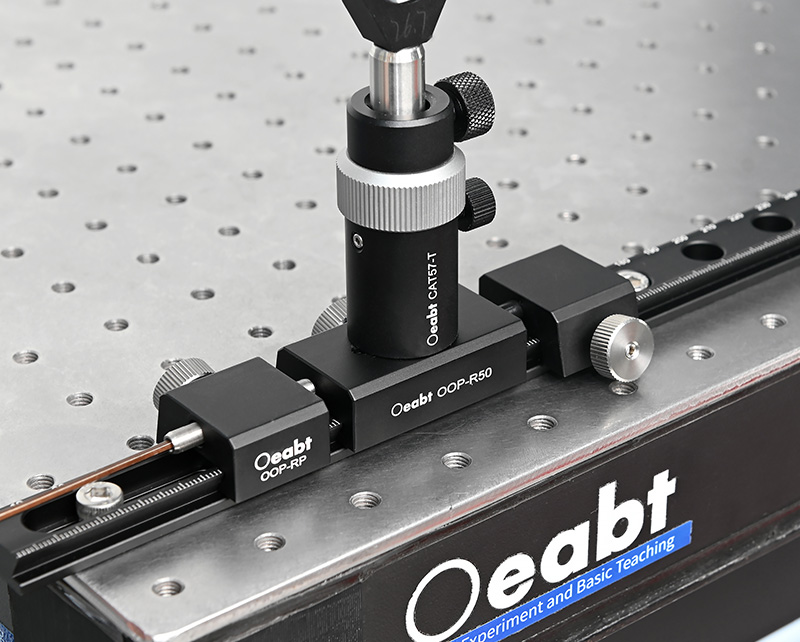

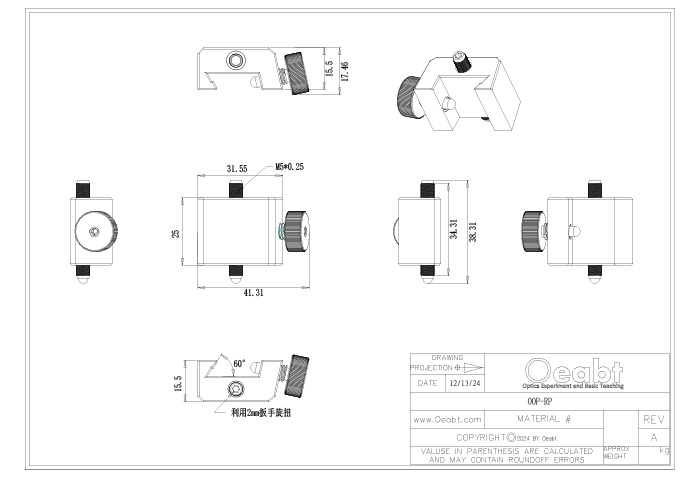

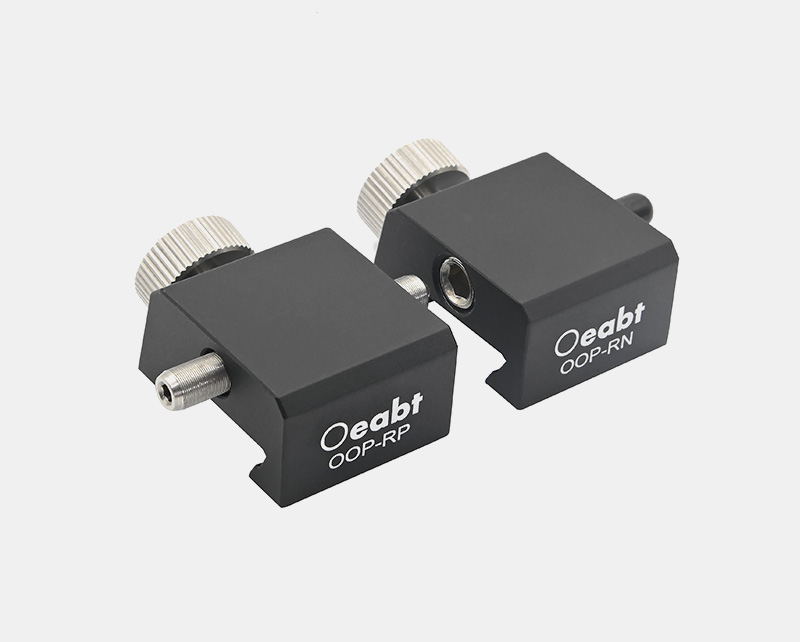

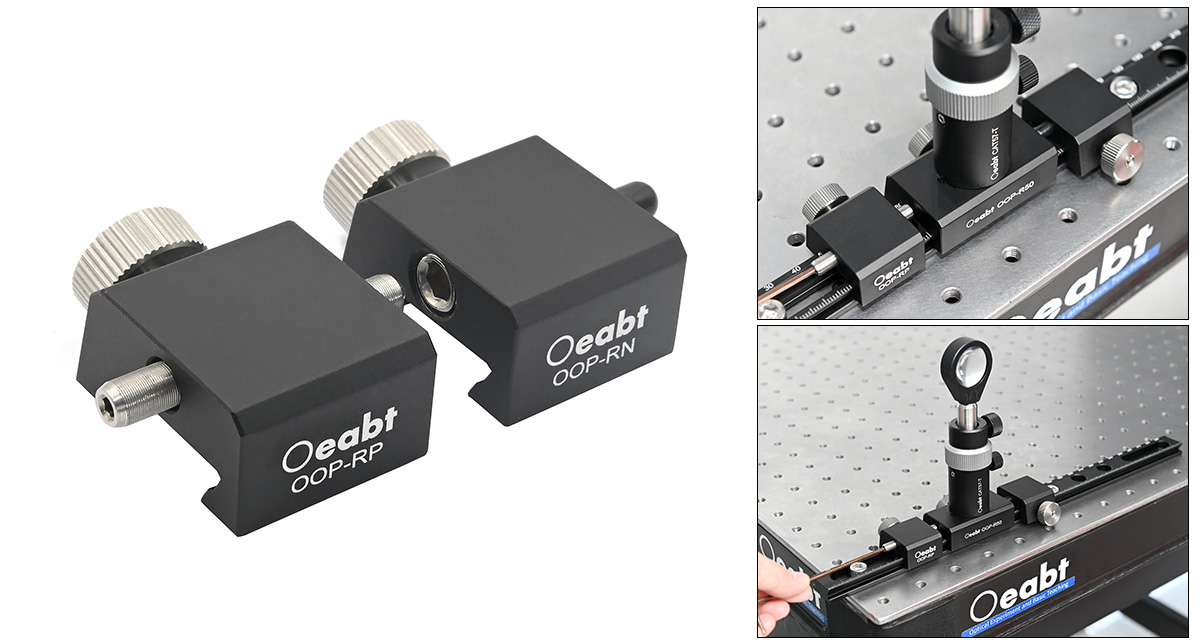

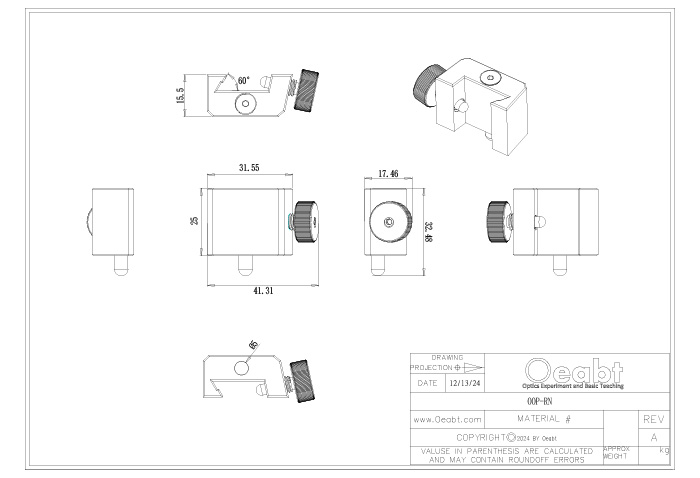

定位/复位滑块 |
||
|
型号 |
OOP-RP |
OOP-RN |
|
规格 |
31.6*38.3*17.8mm |
31.6*32.5*17.8mm |
|
调节螺丝 |
M5*0.25，L= 36.6mm |
弹簧柱塞 |
|
重量 |
36.4g |
31.3g |
|
材质 |
7075铝合金 |
|
|

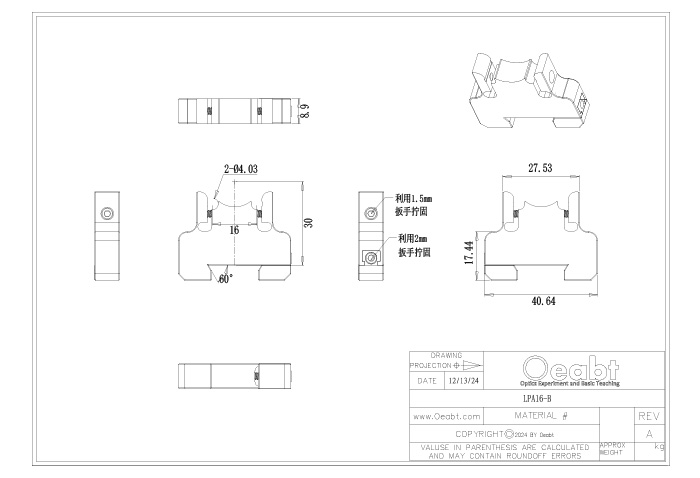

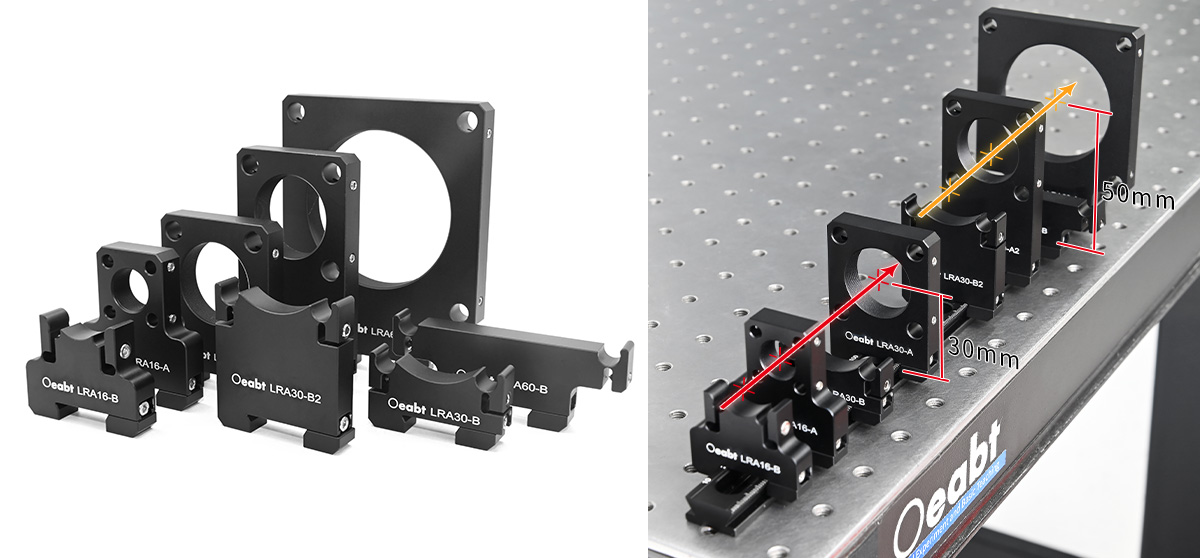

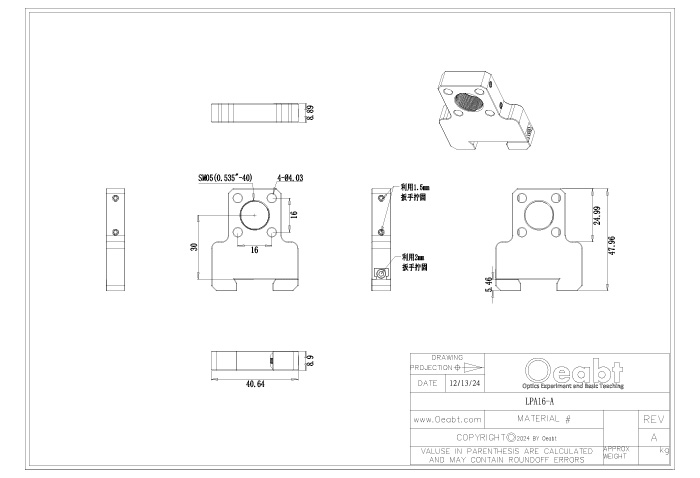

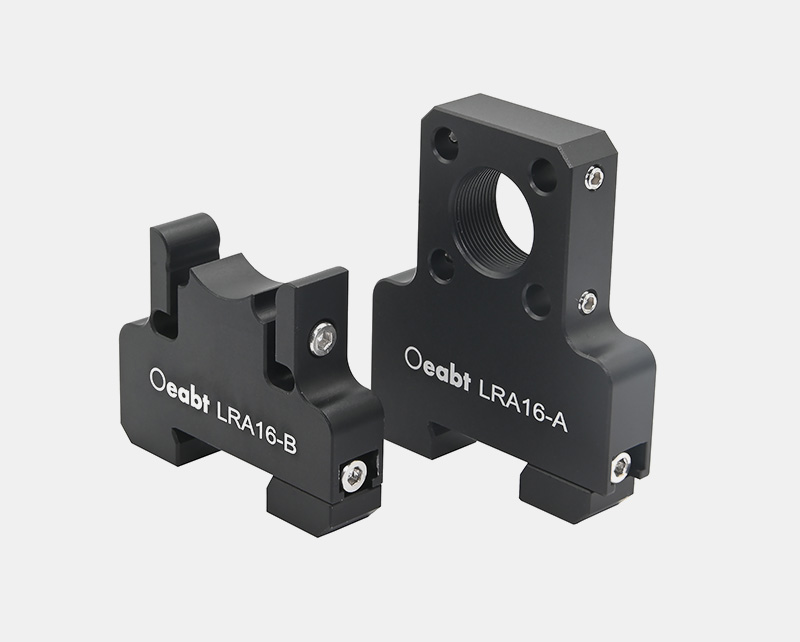

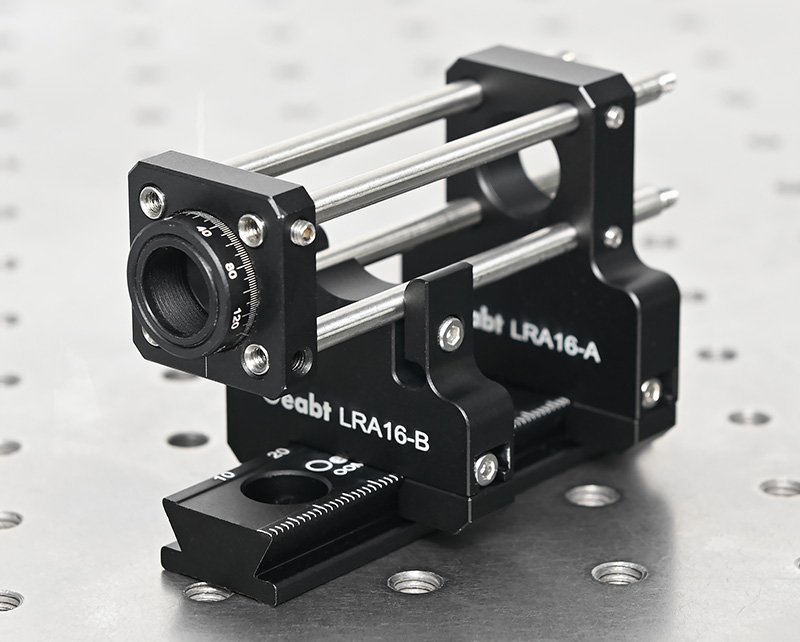

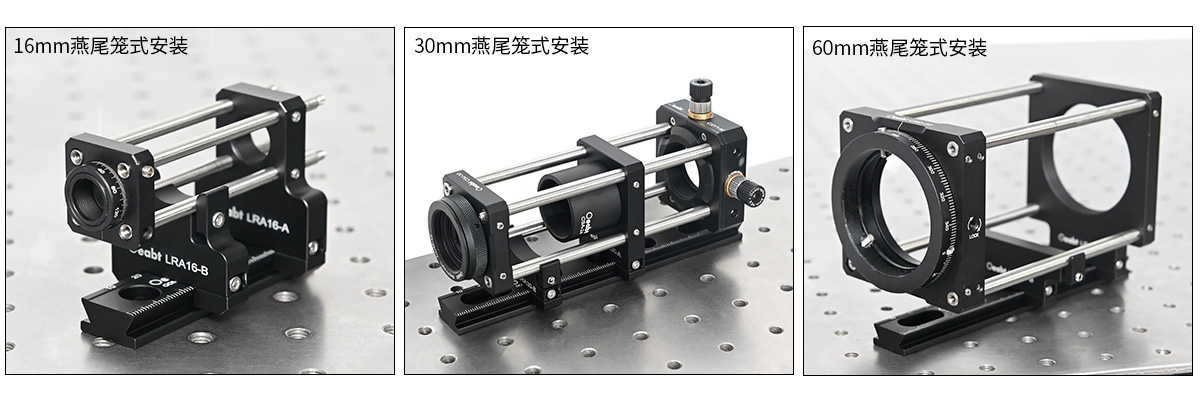

16mm燕尾笼板座 |
||
|
型号 |
LRA16-A |
LRA16-B |
|
规格 |
40.6*48.0*8.9mm |
40.6*31.8*8.9mm |
|
中心孔径 |
SM05（0.535”-40）内螺纹 |
/ |
|
光轴高度 |
30mm |
30mm |
|
通孔间距 |
Ø4.02mm*4处，间距16mm |
Ø4.02*2处，间距16mm |
|
重量 |
30.1g |
20.0g |
|
材质 |
7075铝合金 |
|
|

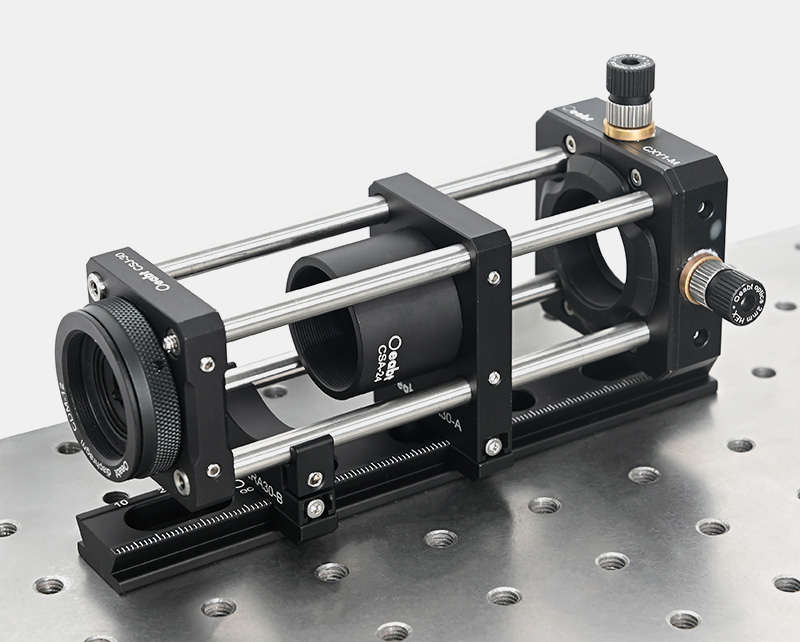

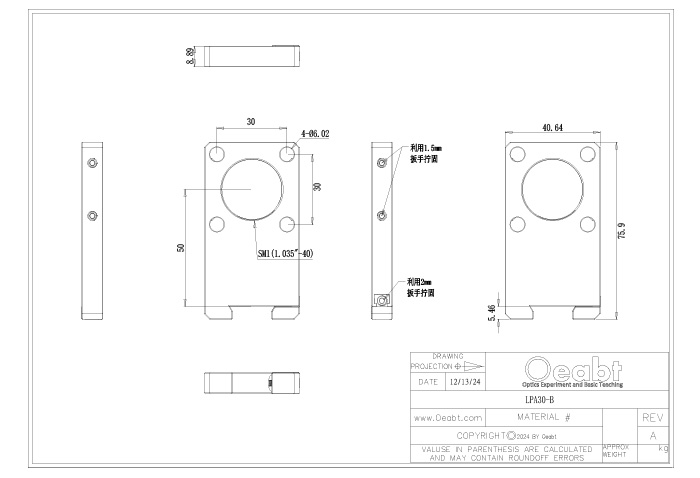

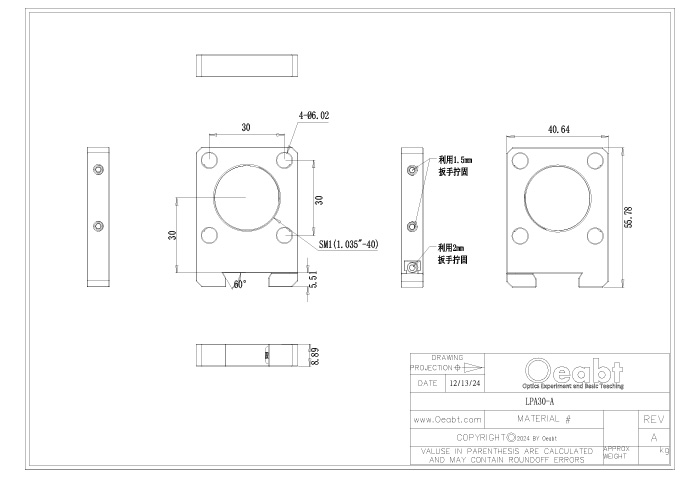

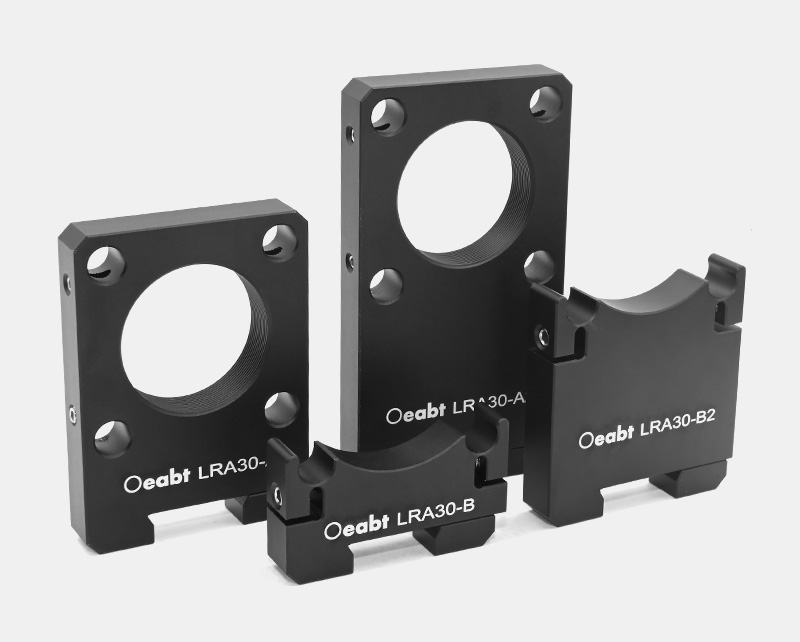

30mm燕尾笼板座 |
||||
|
型号 |

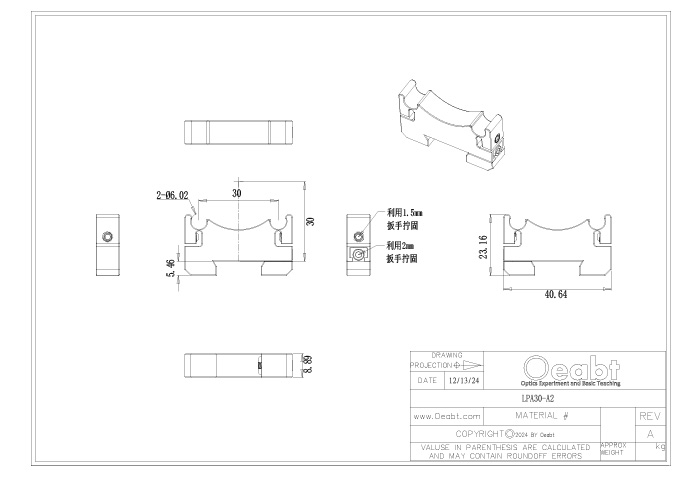

LRA30-A |
LRA30-A2 |
LRA30-B |

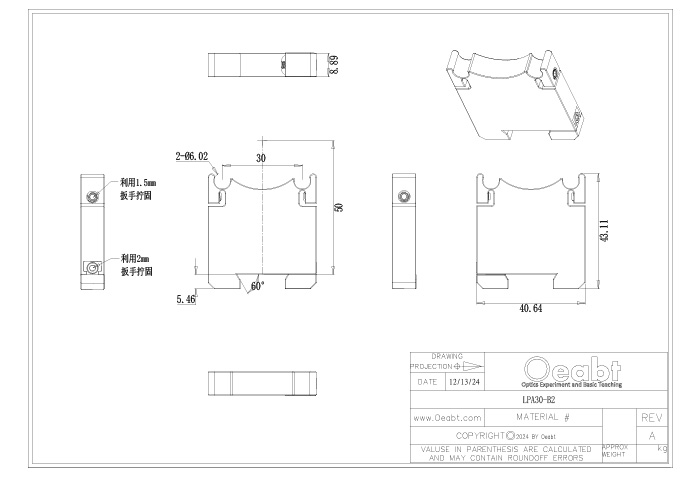

LRA30-B2 |
|
规格 |
40.6*55.8*8.9mm |
40.6*75.8*8.9mm |
40.6*23.2*8.9mm |
40.6*43.1*8.9mm |
|
中心孔径 |
SM1（1.035”-40）内螺纹 |
/ |
||
|
光轴高度 |
30mm |
50mm |
30mm |
50mm |
|
通孔间距 |
Ø6.02mm*4处，间距30mm |
Ø6.02mm*2处，间距30mm |
||
|
重量 |
35.9g |
55.3g |
15.5g |
34.9g |
|
材质 |
7075铝合金 |
|||
|

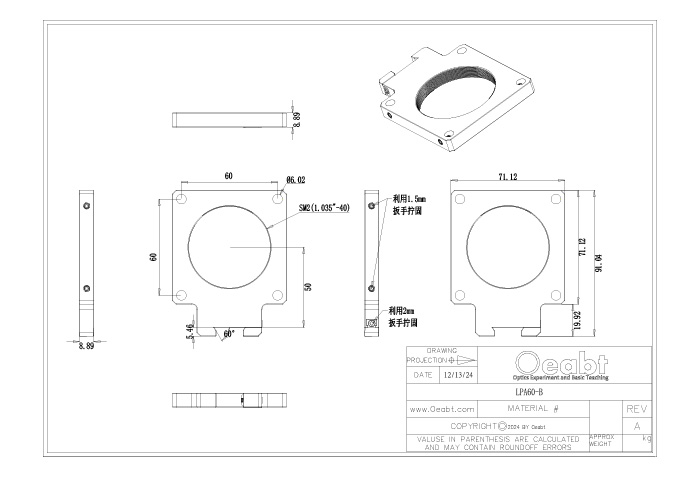

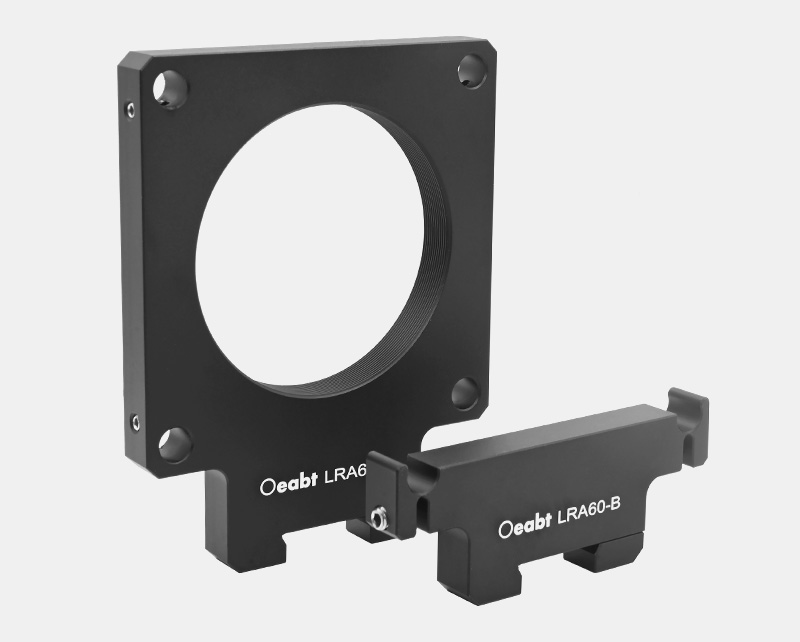

60mm燕尾笼板座 |
||
|
型号 |
LRA60-A |
LRA60-B |
|
规格 |
71.1*91.0*8.9mm |
70.6*28.1*8.9mm |
|
中心孔径 |
SM2（2.035”-40）内螺纹 |
/ |
|
光轴高度 |
50mm |
50mm |
|
通孔间距 |
Ø6.02mm*4处，间距60mm |
Ø6.02mm*2处，间距60mm |
|
重量 |
85.8g |
30.0g |
|
材质 |
7075铝合金 |
|

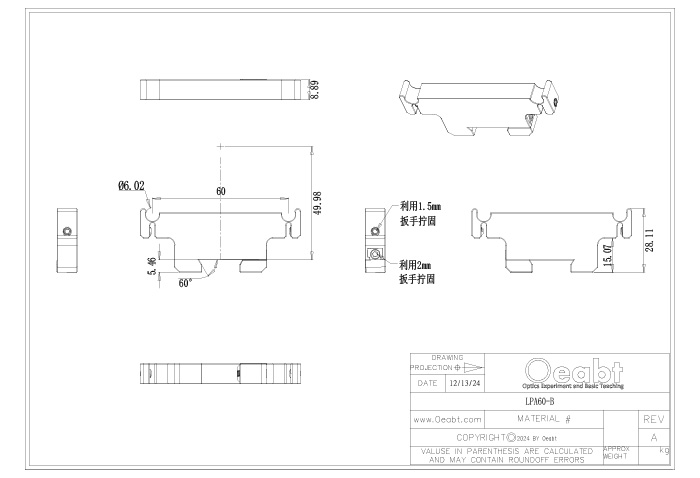

LRA60-B 工程图下载
