产品说明

• 兼容标准30mm笼式系统的间距；

• 两个接口端均用SM1螺纹孔，底面工作台面多种规格螺纹可选；

• 实心一体式结构保持系统的对准性；

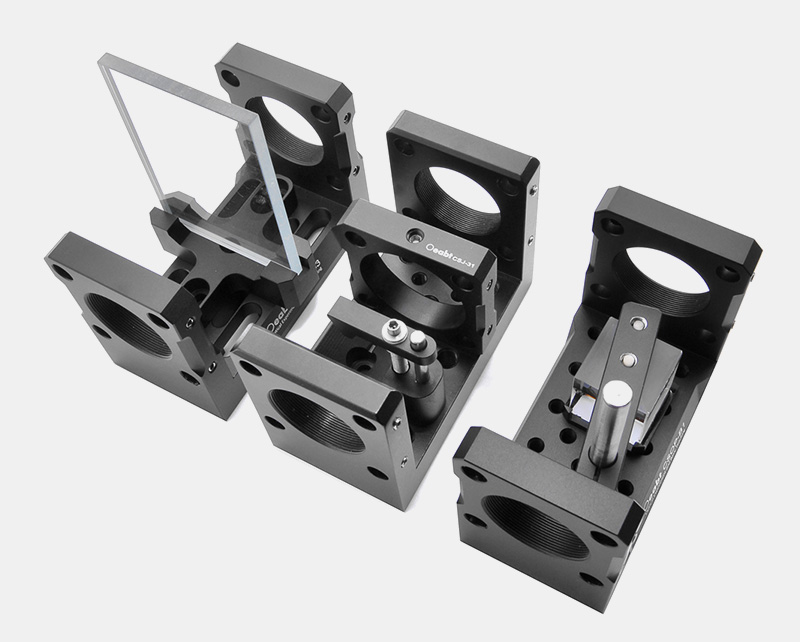

• 为用于笼式共轴结构的多种光学组件提供了所需的额外空间；

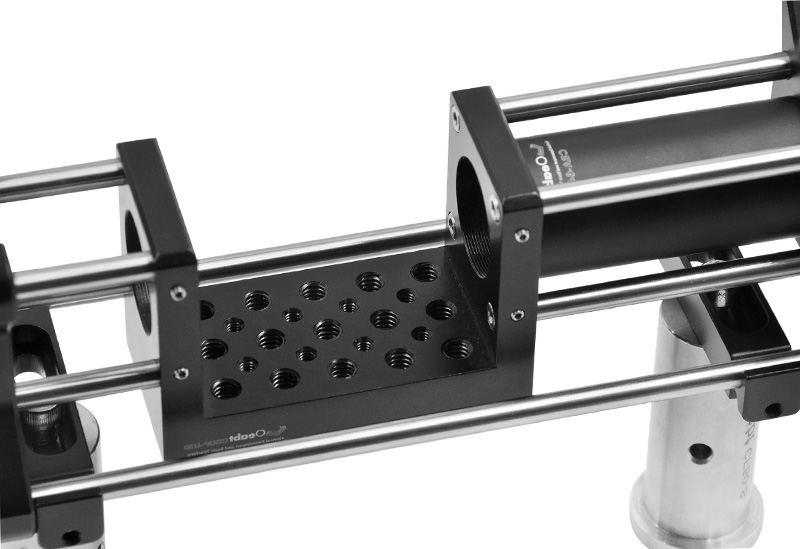

U形台在标准的30mm笼式系统或类似的透镜套筒装置内部提供了一个缺口。U形台内还有丰富的安装孔，一些不适合标准笼式支杆的小光学部件，可通过这些安装孔灵活地安装在U形台内。实心一体式结构通过精密加工而构建成刚性结构，且不会影响整个系统的对准性。每端都具有标准SM1(1.035英寸-40)螺纹，使其能兼容多种光学安装组件。

品名	笼式U型安装台
规格	418112.7mm
工作台面	41*81mm
端口螺纹	SM1（1.035”-40）螺纹
材质	7075铝合金

型号	参数
CSOP-40 \| 台面螺纹:1/4"-20和8-32; 重量:154.8g;
CSOP-B1 \| 台面螺纹:M4; 重量:159.4g;
CSOP-B2 \| 台面螺纹: M4/M6; 重量:151.7g;
CSOP-B3 \| 台面螺纹:M4/M6/沉头槽; 重量:130.0g;

示意图

通用参数

☑光学知识点

- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号, 但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS，美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小，螺距一样为每英寸40牙。具体尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2则表示1和2英寸】

系列	类型	螺纹(in)	公称直径(mm)	小径(mm)	中径(mm)	大径(mm)
SM05	内	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	内	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05	26.19±0.06
SM2	内	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

☑产品描述

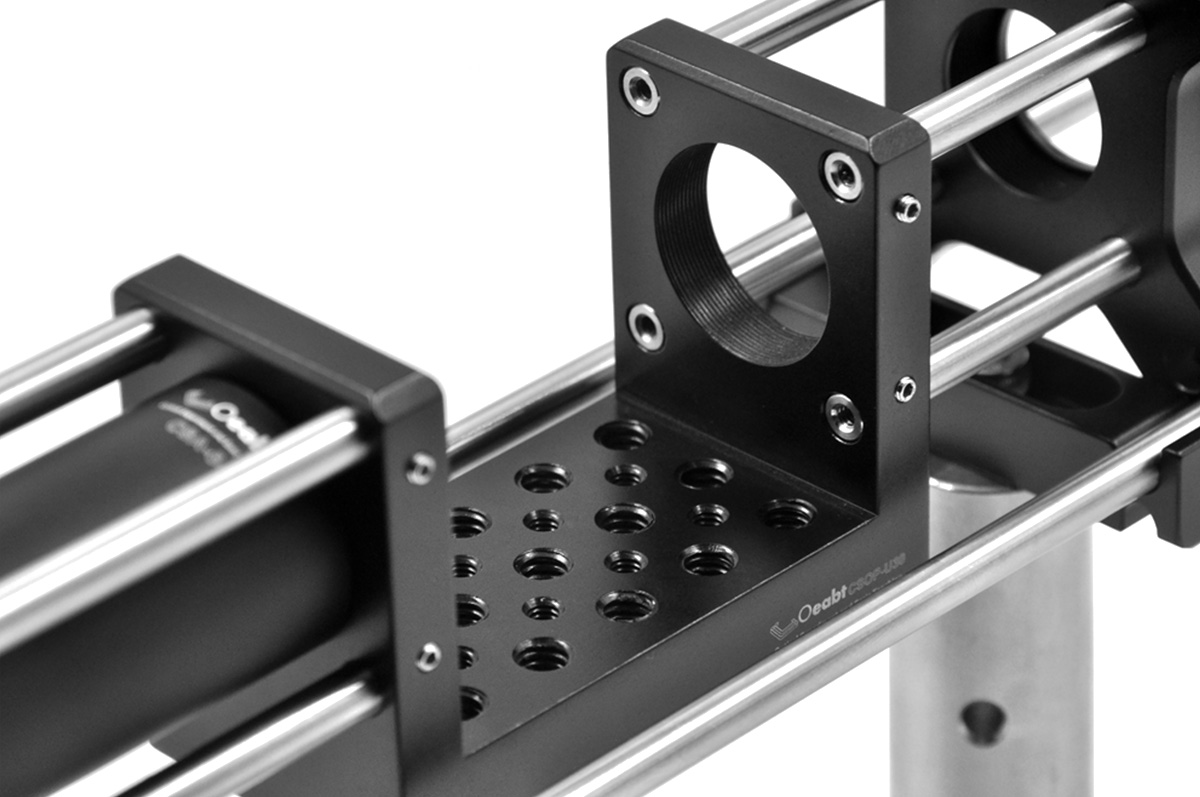

（1）笼式系统U形台在标准的30mm笼式系统或类似的透镜套筒装置内部提供了一个螺纹安装面。一些不适合标准笼式支杆的小光学部件, 丰富的螺纹孔提供了在U形台构建小光学组件所必需的灵活性。实心一体式结构通过精密加工而构建成刚性结构，以提供稳定性并保持整个系统的对准性。

（2）U形台内每端都具有标准SM1(1.035”-40)螺纹,使其能兼容多种光学安装组件，如本公司的透镜套管系列。

（3）每端各有四个通孔，兼容Ø6mm笼杆，通孔侧面都有一个紧定螺丝，可使用2mm六角扳手固定笼杆至U形台上。

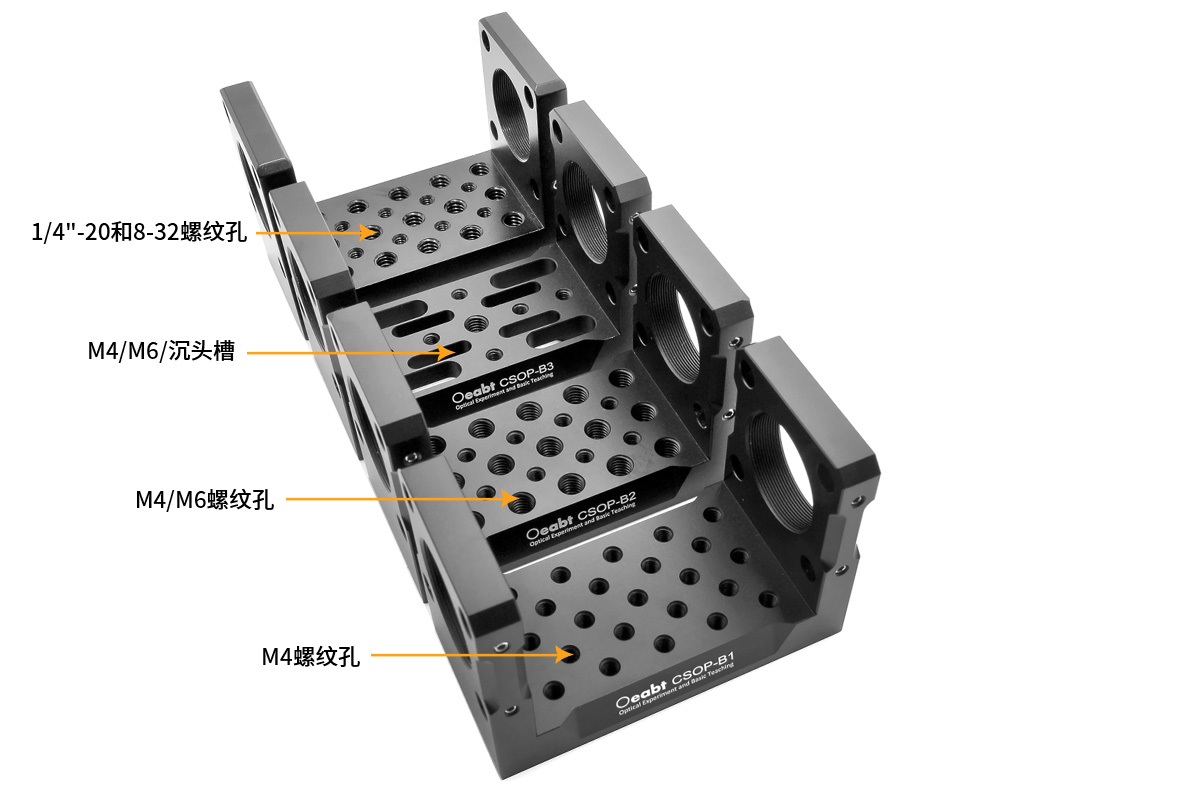

（4）U形台具有丰富的螺纹安装面，有1/4"-20和8-32螺纹孔、公制M4/M6螺纹孔、M4/M6沉头槽，多种规格螺纹阵列可选，可满足大多组件的安装要求。

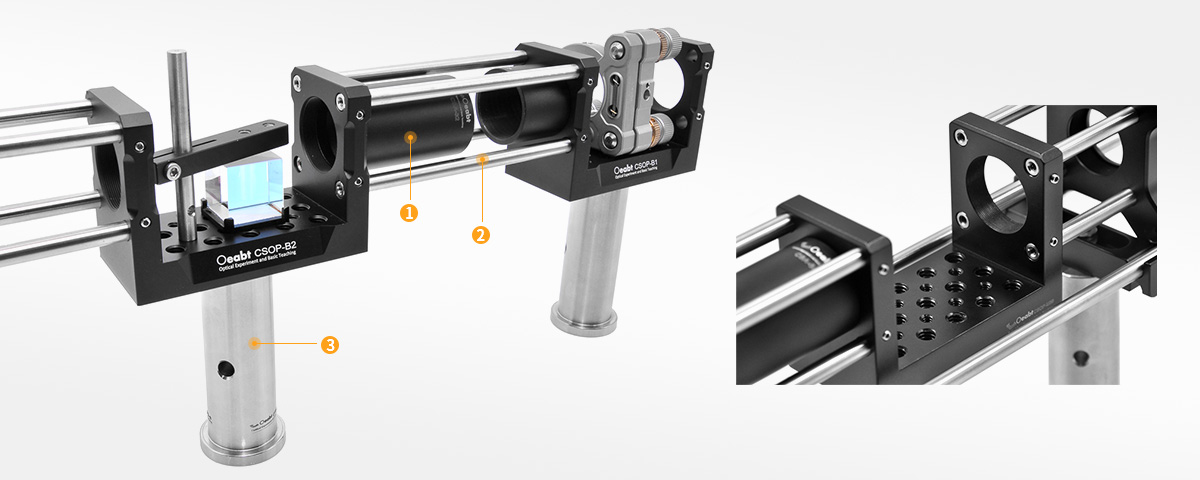

❶ CSA系列 Ø1英寸公转母透镜套筒点击购买 >	❷ PCM-S系列 Ø6mm笼式支杆点击购买 >
❸ CFP-S系列 Ø1英寸不锈钢接杆点击购买 >

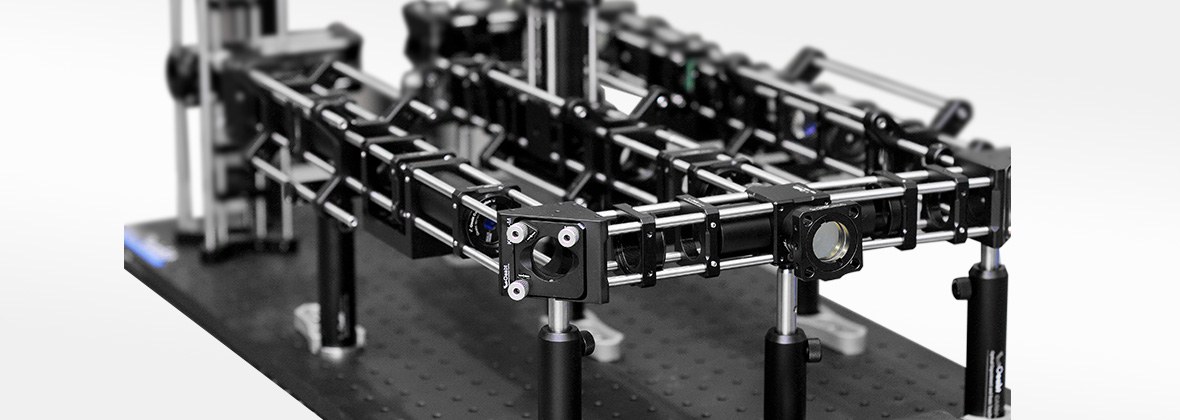

Oeabt的笼式系统提供不同的可用于笼式共轴系统的配件和转接件，可通过安装接杆或透镜套管，可以将笼式系统集成到光学设备中去。

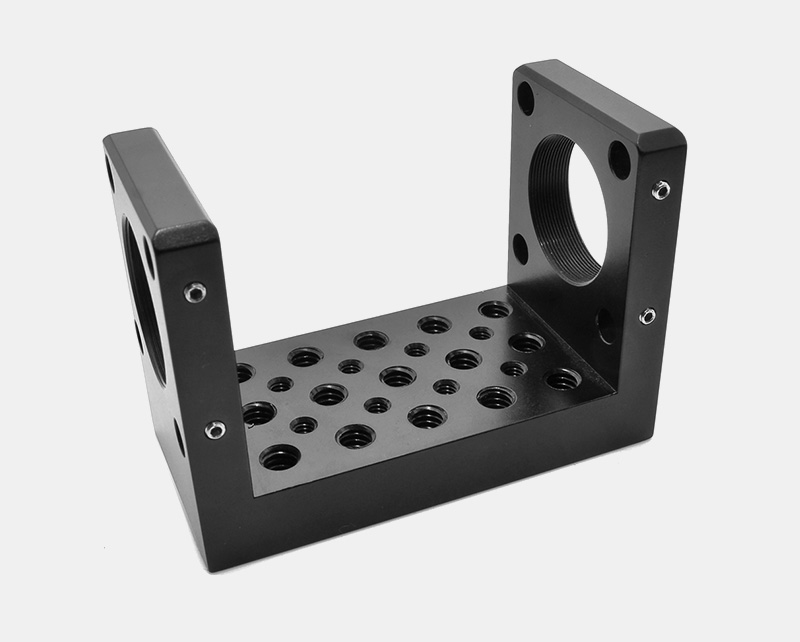

CSOP-40 30mm笼式U型台

• 兼容标准30mm笼式系统的间距；

• 两个接口端均用SM1螺纹孔，台面螺纹类型：1/4"-20和8-32；

• 实心一体式结构保持系统的对准性；

• 为用于笼式共轴结构的多种光学组件提供了所需的额外空间；

在标准的30mm笼式系统或类似的透镜套筒装置内部提供了一个1/4"-20和8-32螺纹阵列的安装面，一些不适合标准笼式支杆的小光学部件, 丰富的螺纹孔提供了在U形台构建小光学组件所必需的灵活性。U形台内每端都具有标准SM1(1.035”-40)螺纹,使其能兼容多种光学安装组件。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： CSOP-40

规格：台面螺纹:1/4"-20|8-32

工程图：点击下载

对比：

单价：￥320

发货日期：当天

购物车：

CSOP-40 30mm笼式U型台

规格

41*81*12.7mm
材质

7075铝合金
重量

154.8g
中心孔径

螺纹类型

产品描述

工作台面:41*81mm;
端口螺纹:SM1(1.035”-40)内螺纹;

CSOP-B1 30mm笼式U型台

• 兼容标准30mm笼式系统的间距；

• 两个接口端均用SM1螺纹孔，台面螺纹类型：M4；

• 实心一体式结构保持系统的对准性；

• 为用于笼式共轴结构的多种光学组件提供了所需的额外空间；

在标准的30mm笼式系统或类似的透镜套筒装置内部提供了一个M4螺纹阵列的安装面，一些不适合标准笼式支杆的小光学部件, 丰富的螺纹孔提供了在U形台构建小光学组件所必需的灵活性。U形台内每端都具有标准SM1(1.035”-40)螺纹,使其能兼容多种光学安装组件。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： CSOP-B1

规格：台面螺纹:M4

工程图：点击下载

对比：

单价：￥320

发货日期：当天

购物车：

CSOP-B1 30mm笼式U型台

规格

41*81*12.7mm
材质

7075铝合金
重量

159.4g
中心孔径

螺纹类型

产品描述

工作台面:41*81mm;
端口螺纹:SM1(1.035”-40)内螺纹;

CSOP-B2 30mm笼式U型台

• 兼容标准30mm笼式系统的间距；

• 两个接口端均用SM1螺纹孔，台面螺纹类型：M4/M6；

• 实心一体式结构保持系统的对准性；

• 为用于笼式共轴结构的多种光学组件提供了所需的额外空间；

在标准的30mm笼式系统或类似的透镜套筒装置内部提供了一个M4/M6螺纹阵列的安装面，一些不适合标准笼式支杆的小光学部件, 丰富的螺纹孔提供了在U形台构建小光学组件所必需的灵活性。U形台内每端都具有标准SM1(1.035”-40)螺纹,使其能兼容多种光学安装组件。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： CSOP-B2

规格：台面螺纹:M4/M6

工程图：点击下载

对比：

单价：￥320

发货日期：当天

购物车：

CSOP-B2 30mm笼式U型台

规格

41*81*12.7mm
材质

7075铝合金
重量

151.7g
中心孔径

螺纹类型

产品描述

工作台面:41*81mm;
端口螺纹:SM1(1.035”-40)内螺纹;

CSOP-B3 30mm笼式U型台

• 兼容标准30mm笼式系统的间距；

• 两个接口端均用SM1螺纹孔，台面螺纹类型：M4/M6/沉头槽；

• 实心一体式结构保持系统的对准性；

• 为用于笼式共轴结构的多种光学组件提供了所需的额外空间；

在标准的30mm笼式系统或类似的透镜套筒装置内部提供了一个M4/M6/沉头槽阵列的安装面，一些不适合标准笼式支杆的小光学部件, 丰富的螺纹孔提供了在U形台构建小光学组件所必需的灵活性。U形台内每端都具有标准SM1(1.035”-40)螺纹,使其能兼容多种光学安装组件。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： CSOP-B3

规格：台面螺纹:M4/M6/沉头槽

工程图：点击下载

对比：

单价：￥320

发货日期：当天

购物车：

CSOP-B3 30mm笼式U型台

规格

41*81*12.7mm
材质

7075铝合金
重量

130.0g
中心孔径

螺纹类型

产品描述

工作台面:41*81mm;
端口螺纹:SM1(1.035”-40)内螺纹;

型号	参数
CSOP-40 \| 台面螺纹:1/4"-20和8-32; 重量:154.8g;
CSOP-B1 \| 台面螺纹:M4; 重量:159.4g;
CSOP-B2 \| 台面螺纹: M4/M6; 重量:151.7g;
CSOP-B3 \| 台面螺纹:M4/M6/沉头槽; 重量:130.0g;
