低漂移系列
Low drift series

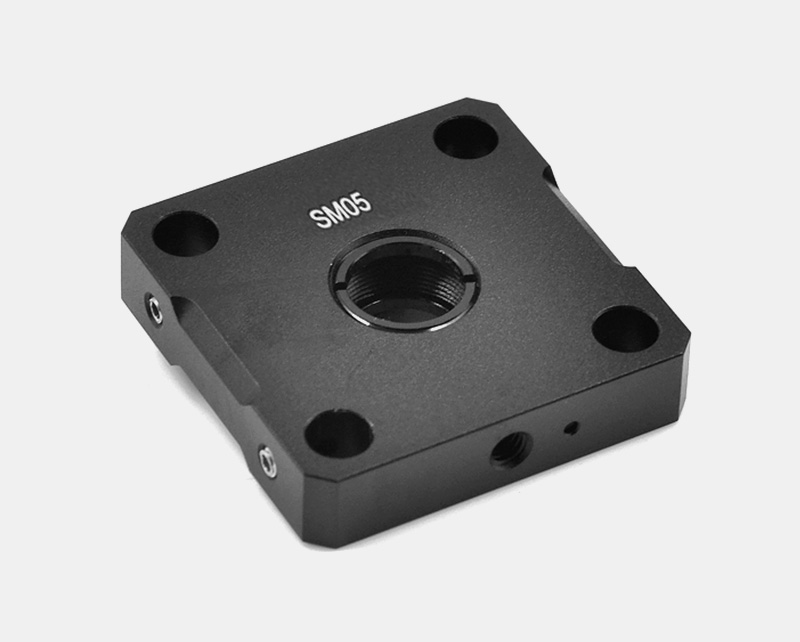

• CSJ-13 SM05螺纹笼板可安装Ø1/2英寸光学元件；
• 厚度0.35英寸(8.89mm)SM05中心孔，兼容Ø1/2英寸透镜套管；
• 光学元件安装厚度，最厚为5mm；

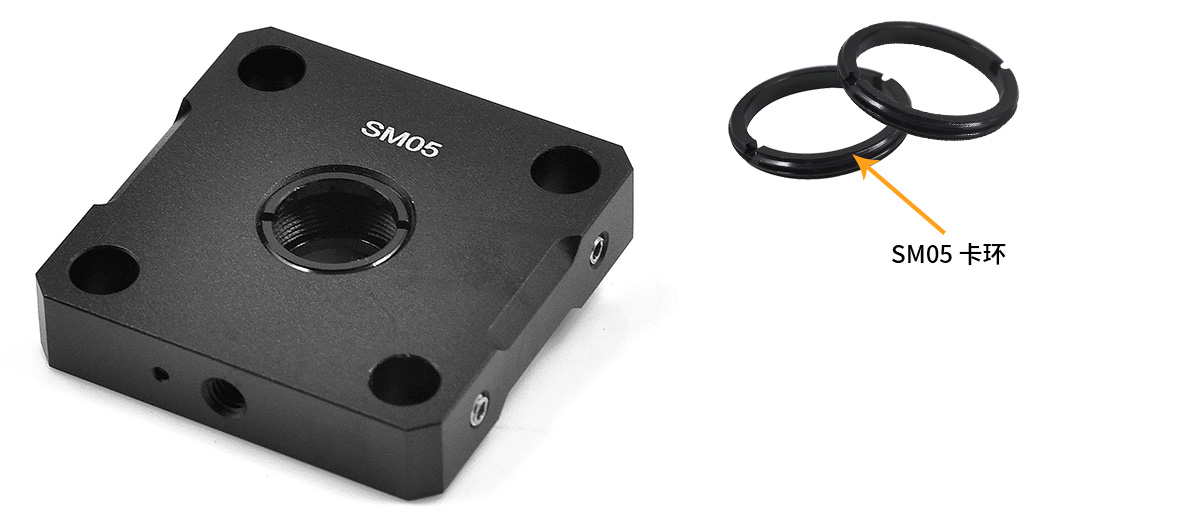

• 笼板附带两个SM05卡环；
• 底部M4螺纹孔可安装不锈钢接杆；

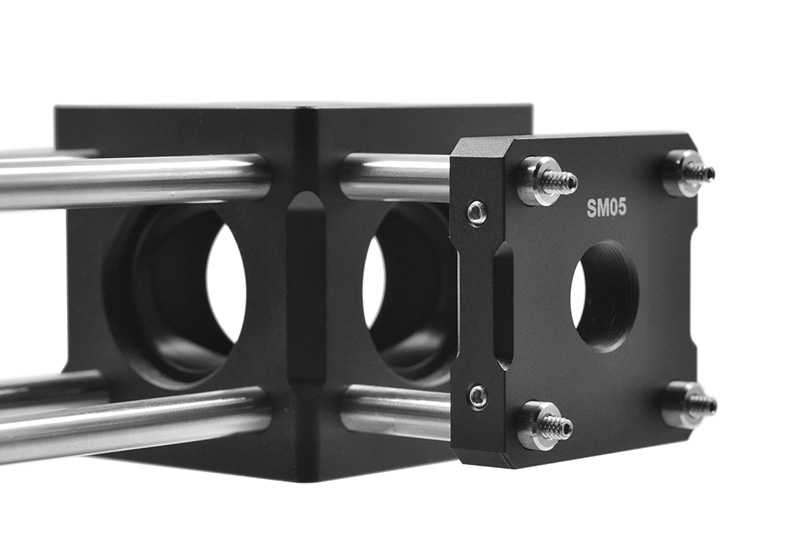

• 兼容30mm笼式系统；

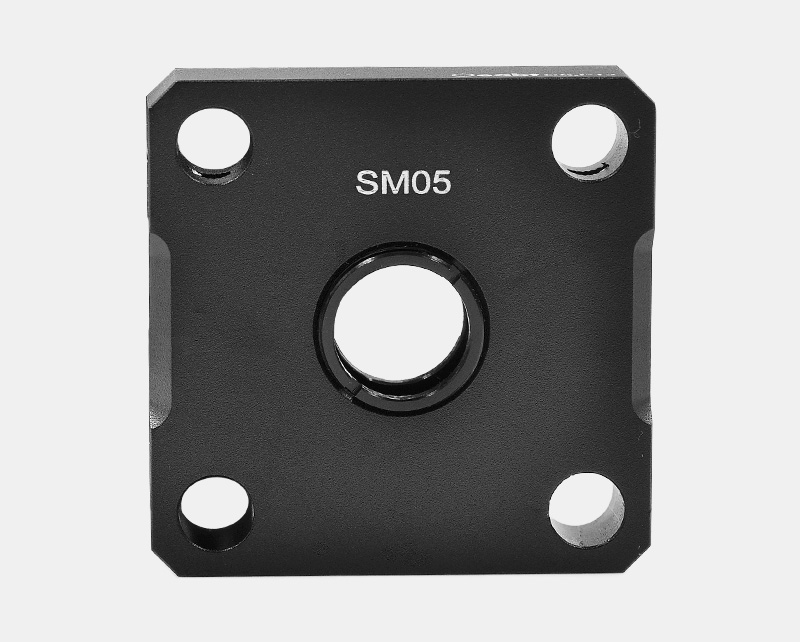

（1）CSJ-13螺纹笼板的中心有一个SM05 (0.535-40)螺纹孔，兼容Ø1/2英寸透镜套管。中心螺纹孔也可以直接安装最厚0.2英寸 (5mm)的Ø1/2英寸镜片；(本产品附带2个SM05卡环，如需更多卡环，请另外购买）；

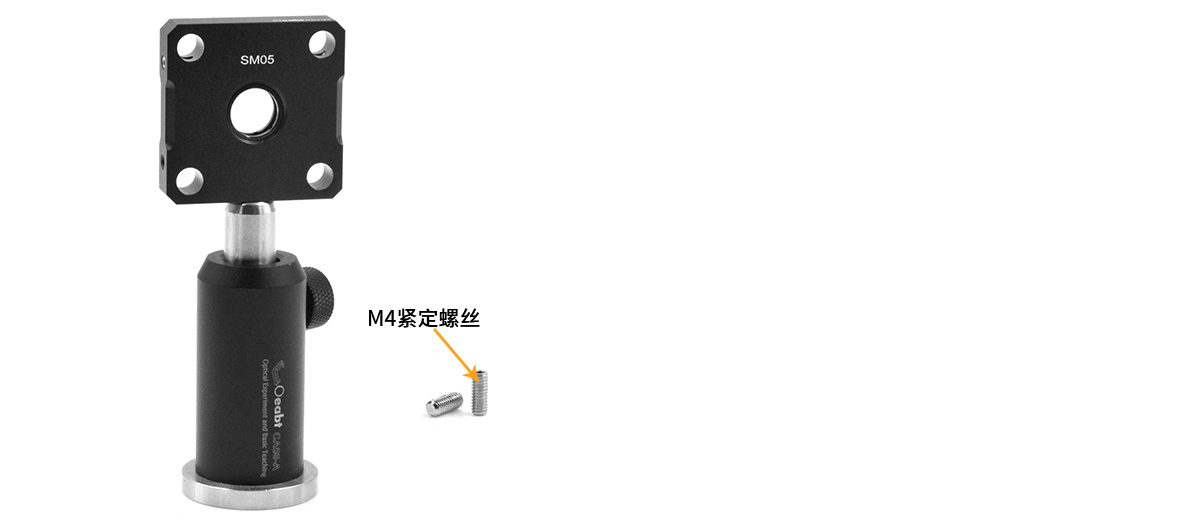

（2）更加便利的是，笼板上底面都含有一个8-32 (M4)螺纹孔, 用于安装接杆的应用；

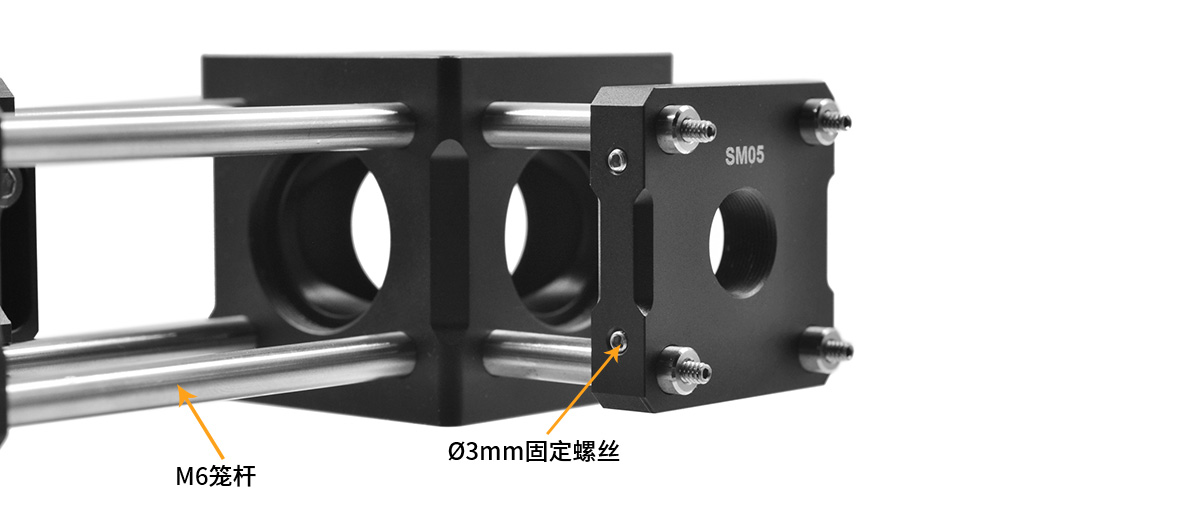

（3） M6通孔可安装6mm笼杆，每个笼杆通孔的侧面有1个Ø3mm紧固螺丝，可以通过5/64英寸(2.0mm)六角板手固定；
1.手动式安装

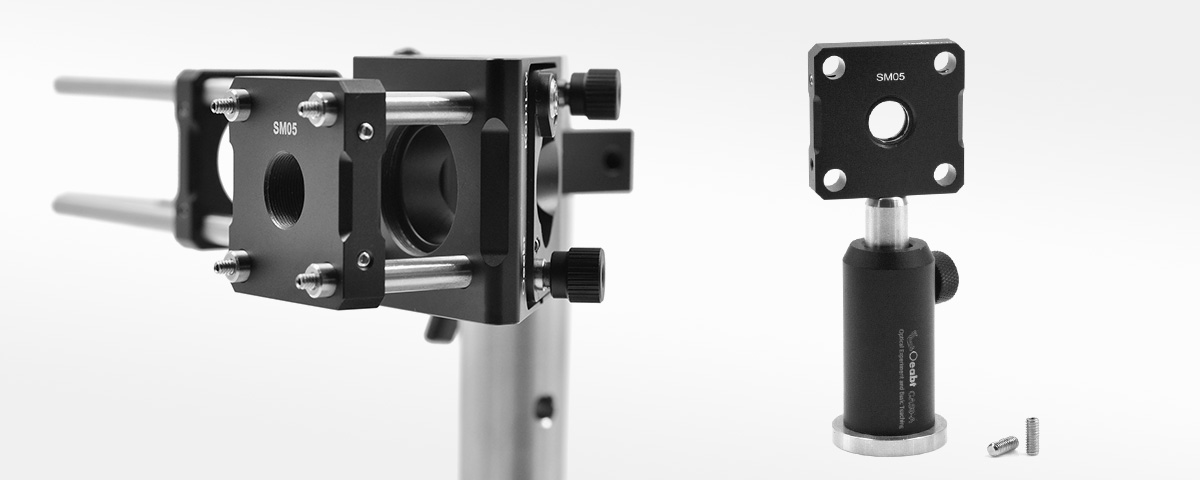

Oeabt的笼式系统提供不同的可用于笼式共轴系统的配件和转接件，可通过安装接杆或透镜套管，可以将笼式系统集成到光学设备中去。
|

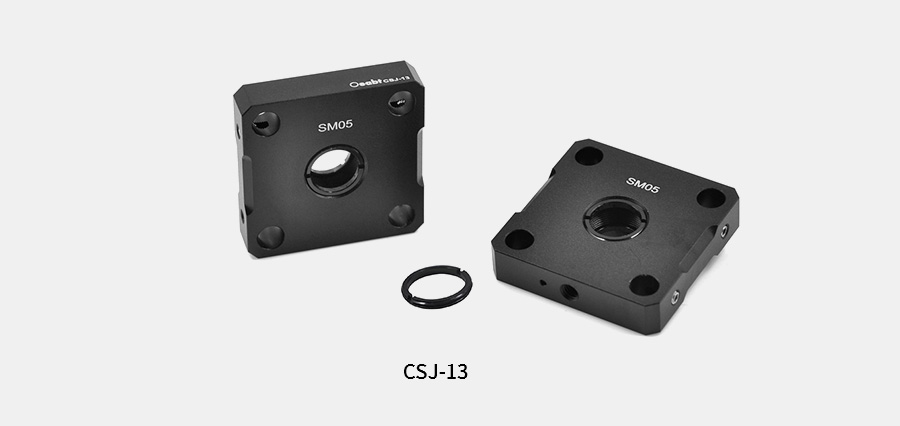

❶ CSJ-13 SM05螺纹笼板 点击查看 > |
❷ CSJ-30 30mm螺纹笼板 点击查看 > |
| ❸ CSR30-A100 30mm笼板 点击查看 > | ❹ CSJ-25 30mm笼板镜架 点击查看 > |
| ❺ CSJ-31 30mm通孔笼板 点击查看 > |
|
• CSJ-13 SM05螺纹笼板可安装Ø1/2英寸光学元件；
• 厚度0.35英寸(8.89mm)SM05中心孔，兼容Ø1/2英寸透镜套管；
• 光学元件安装厚度，最厚为5mm；
• 笼板附带两个SM05卡环；
• 底部M4螺纹孔可安装不锈钢接杆；
• 兼容30mm笼式系统；
工程图下载
