产品说明

• CSJ-31通孔笼板限位孔达到30.6mm(Ø1.2英寸)；

• 可以穿入SM1透镜套管和延长套管；

• 兼容30mm笼式系统；

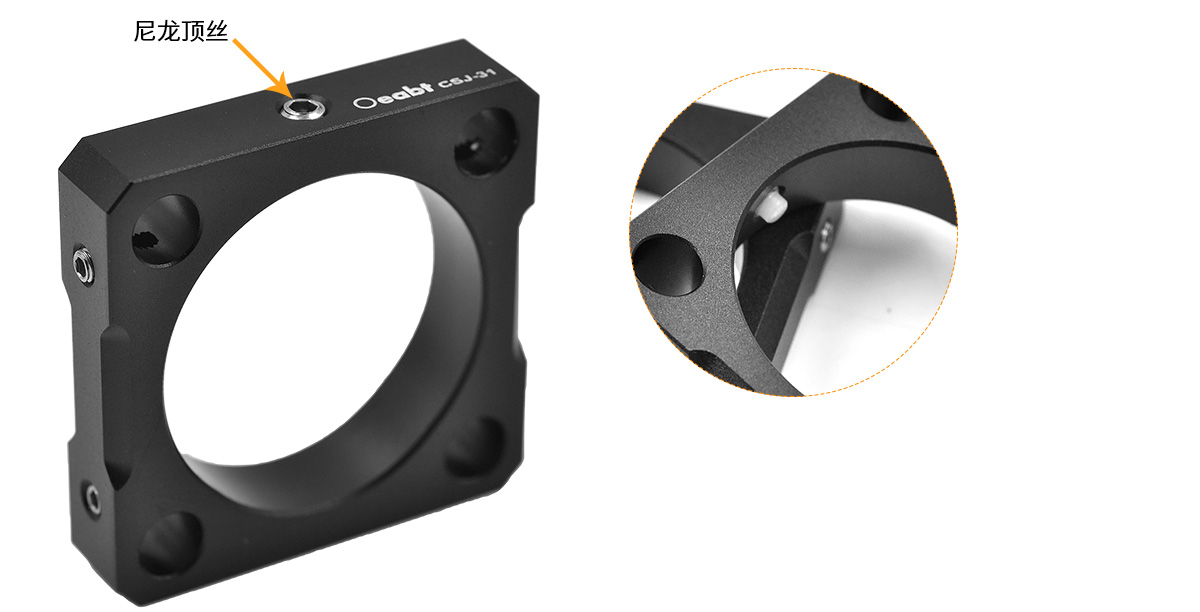

• 利用尼龙顶丝可以稳固地夹持透镜套筒；

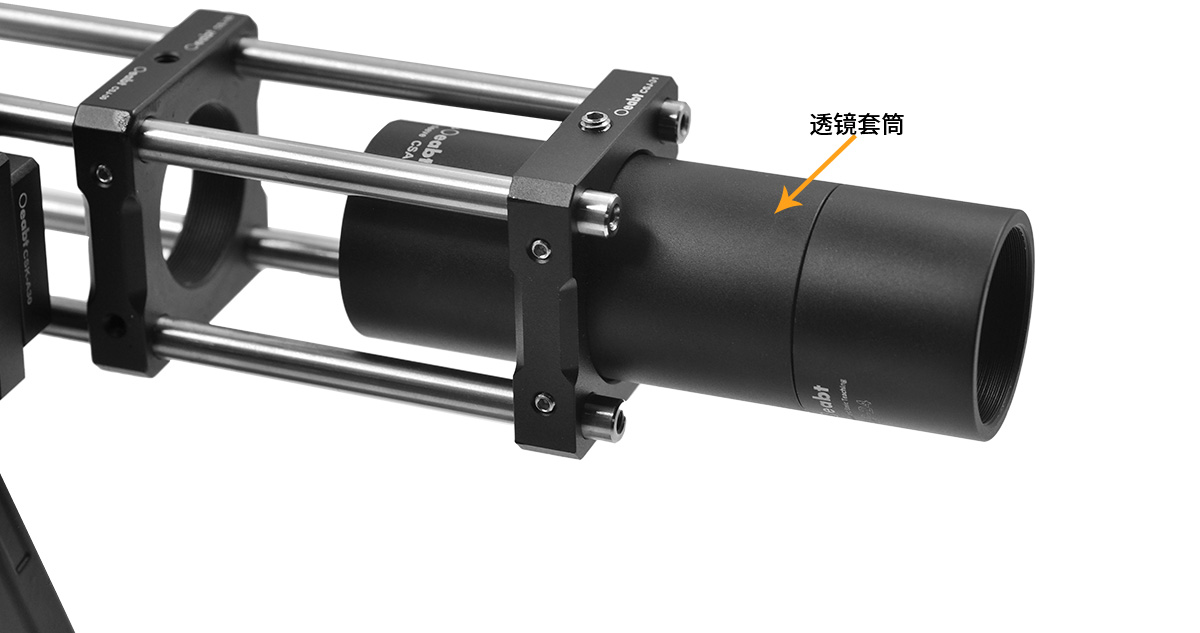

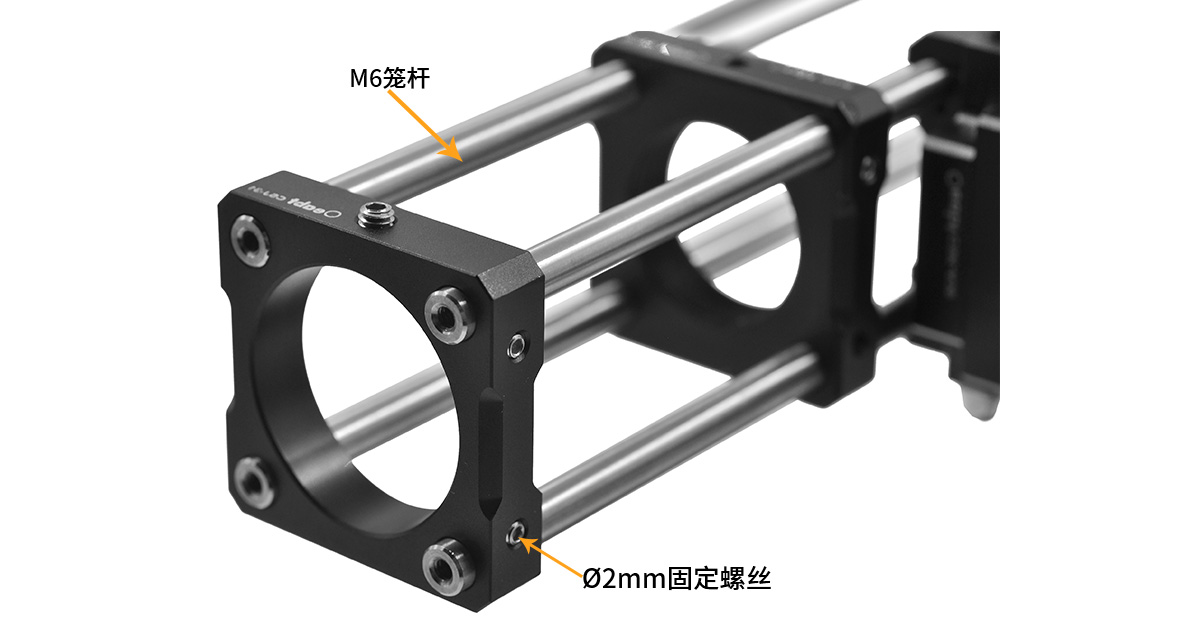

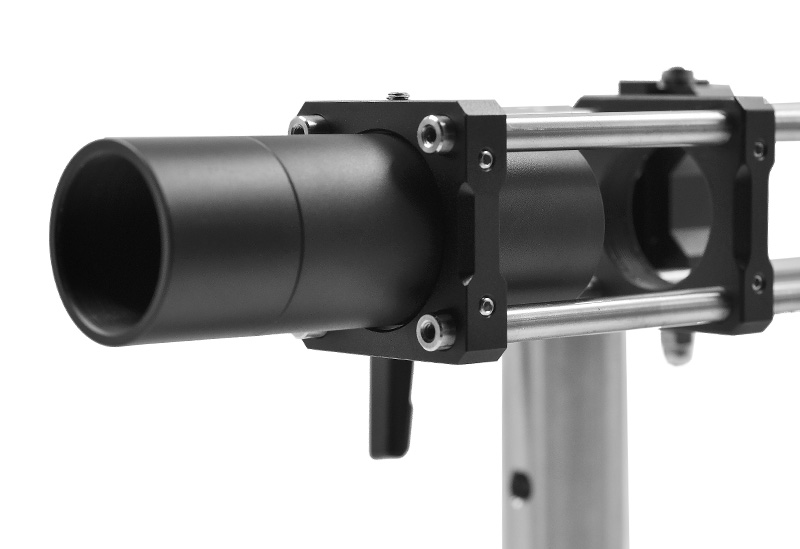

笼板设计用于将我们的SM1透镜套管和延长套管滑入笼板中，并通过尼龙头固定螺丝固定。对于不希望将透镜套筒旋入到我们的螺纹笼板的情形而言，该笼板是理想的解决方案。它还可以将我们的Ø1.2英寸的自由空间隔离器集成到30mm笼式系统中。其限位孔设计可以提供三个接触点，从而进行稳固的安装。笼杆通孔处各配有一个位于侧面的M4固定螺丝，可使用5.64英寸(2mm)六角扳手紧固。

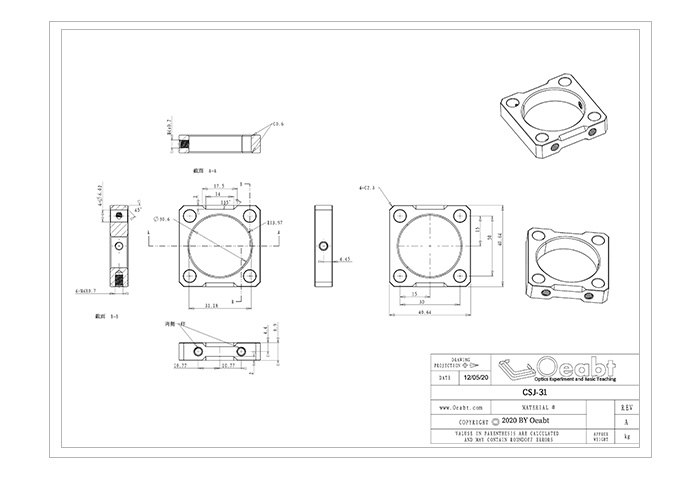

示意图

通用参数

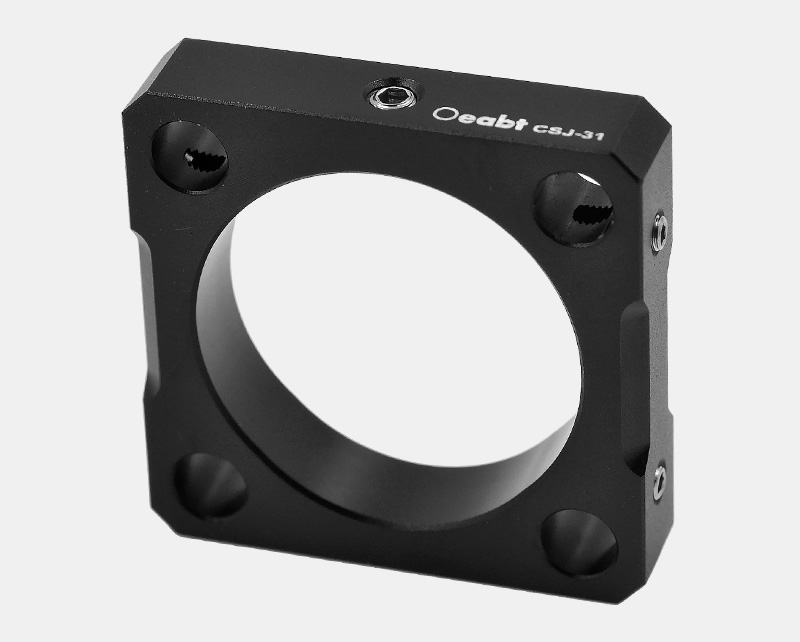

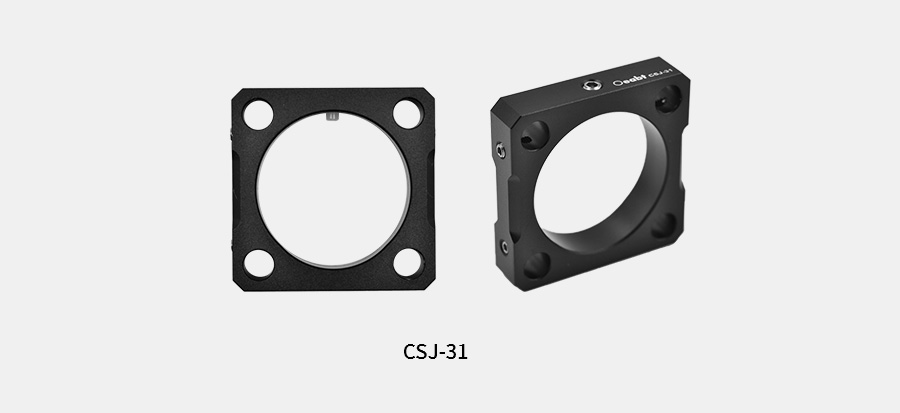

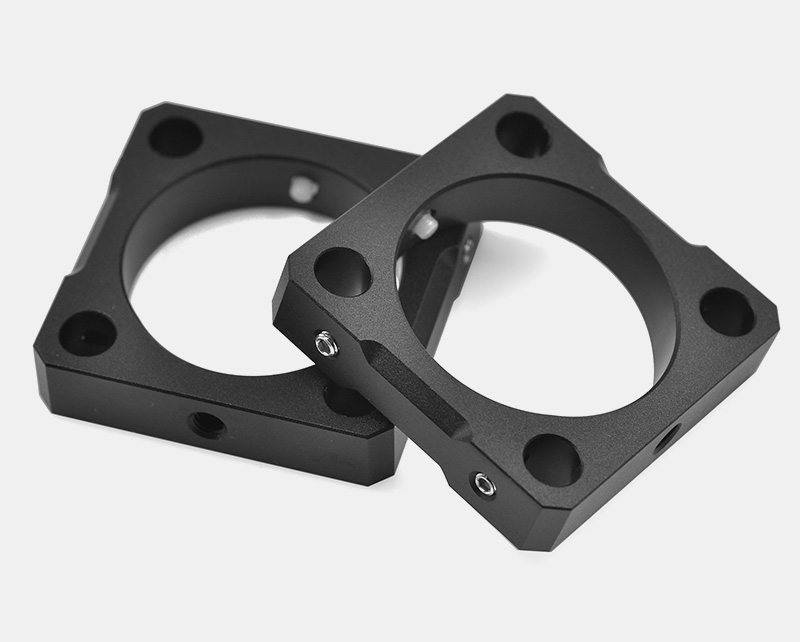

CSJ-31 30mm通孔笼板

• 通孔笼板限位孔达到30.6mm(Ø1.2英寸)；

• 可以穿入SM1透镜套管和延长套管；

• 兼容30mm笼式系统；

• 利用尼龙顶丝可以稳固地夹持透镜套筒；

笼板设计用于将我们的SM1透镜套管和延长套管滑入笼板中，并通过尼龙头固定螺丝固定。对于不希望将透镜套筒旋入到我们的螺纹笼板的情形而言，该笼板是理想的解决方案。它还可以将我们的Ø1.2英寸的自由空间隔离器集成到30mm笼式系统中。其限位孔设计可以提供三个接触点，从而进行稳固的安装。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： CSJ-31

规格： 41*41*9mm

工程图：点击下载

对比：

单价：￥98

发货日期：当天

购物车：

CSJ-31 30mm通孔笼板

规格

41*41*9mm
材质

7075铝合金
重量

18g
中心孔径

30.6mm(Ø1.2英寸)

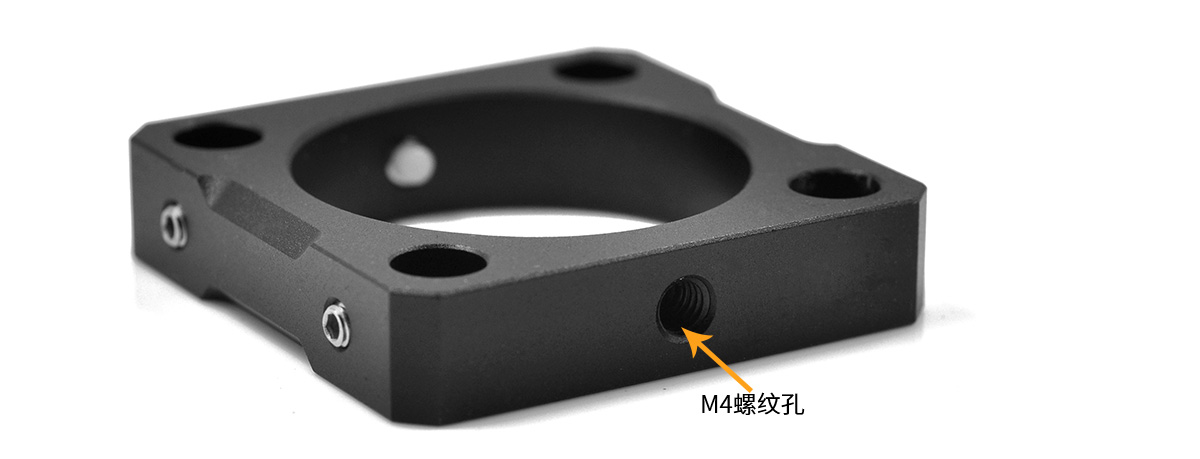

螺纹类型

M4
产品描述

Ø6mm通孔: 间距30mm

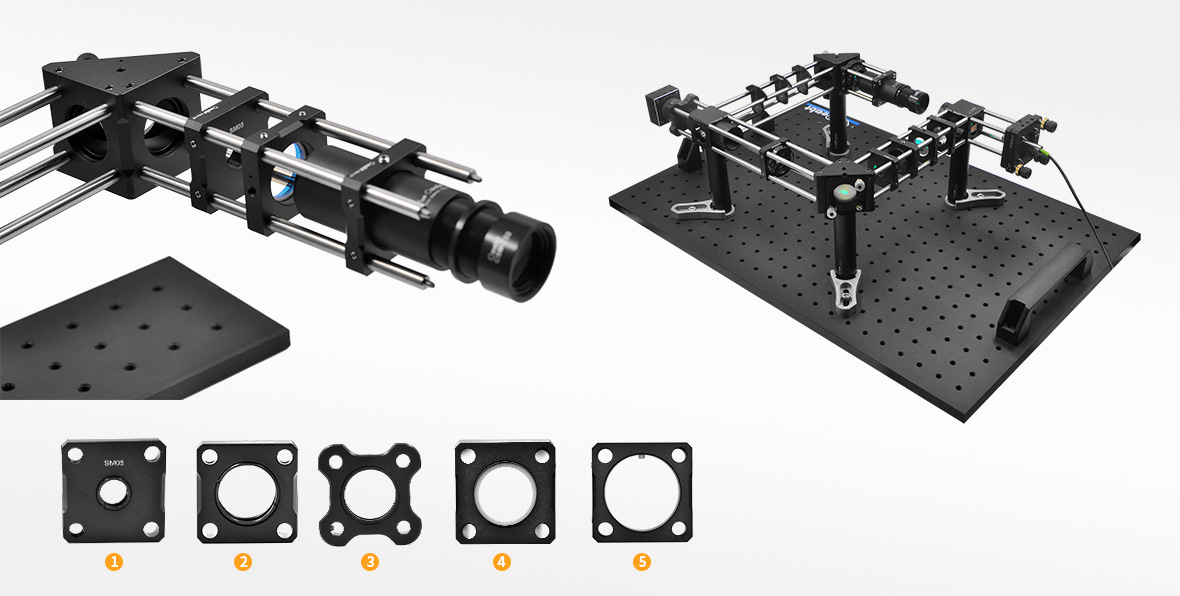

❶ CSJ-13 SM05螺纹笼板点击查看 >	❷ CSJ-30 30mm螺纹笼板点击查看 >
