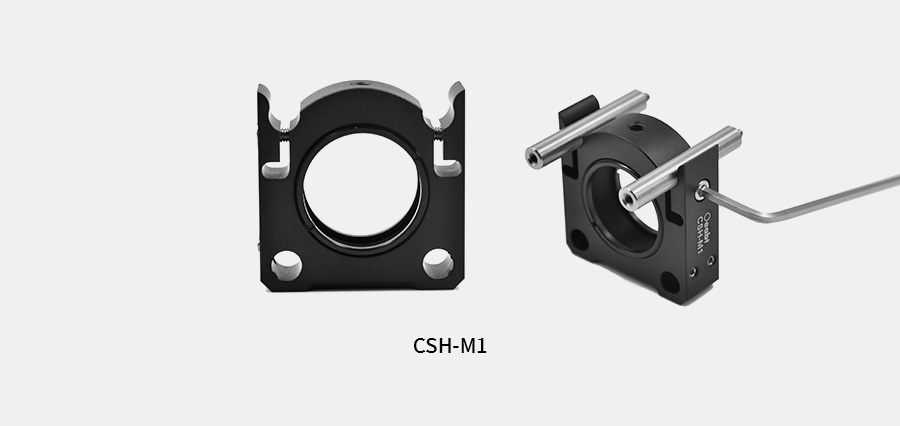

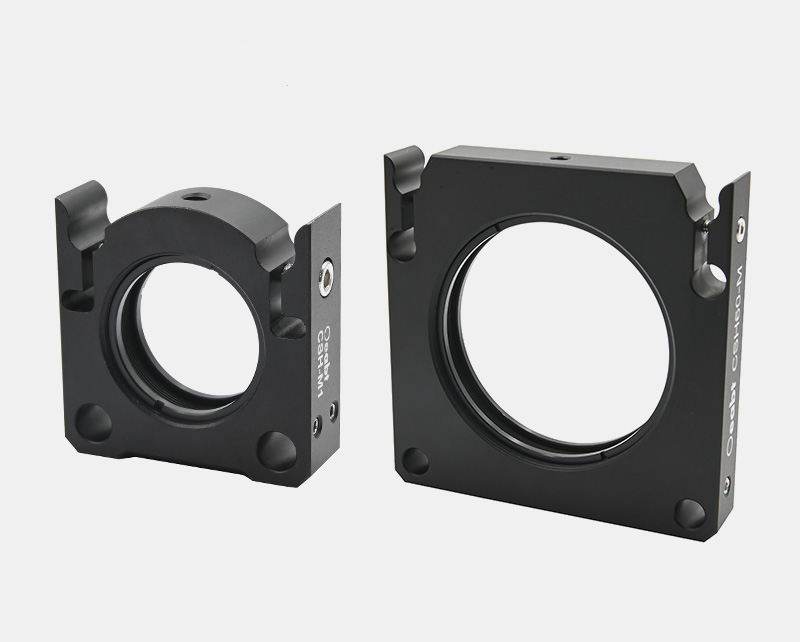

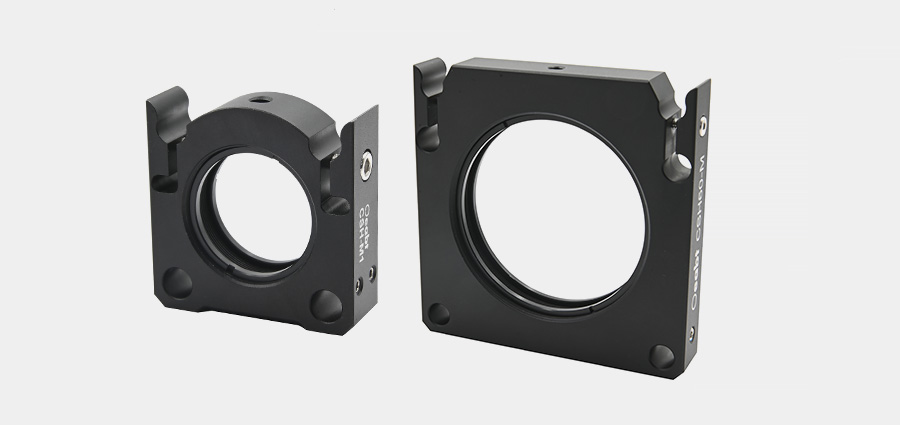

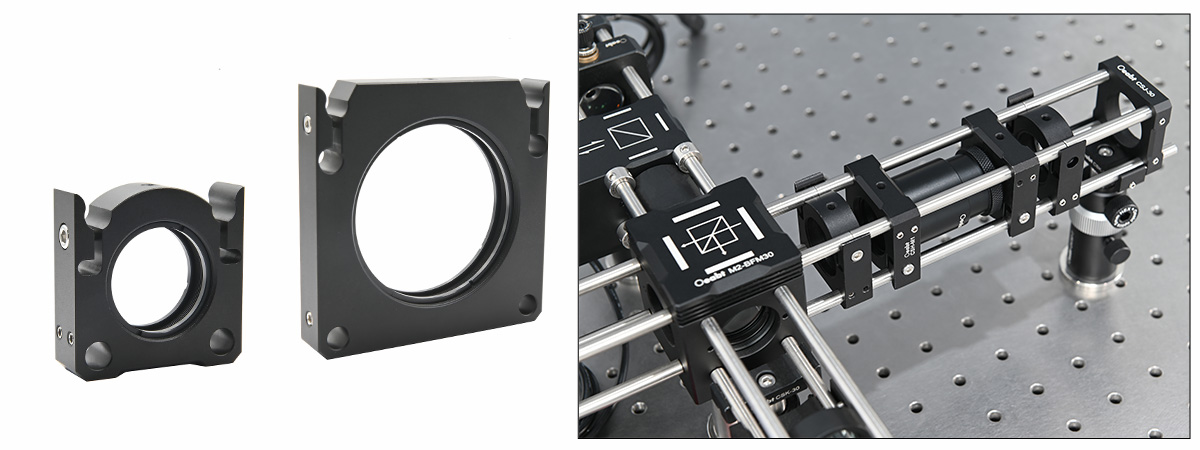

• CSH-M1段式笼板用于搭建可拆卸的笼段；
• M6通孔兼容Ø6mm不锈钢笼杆；

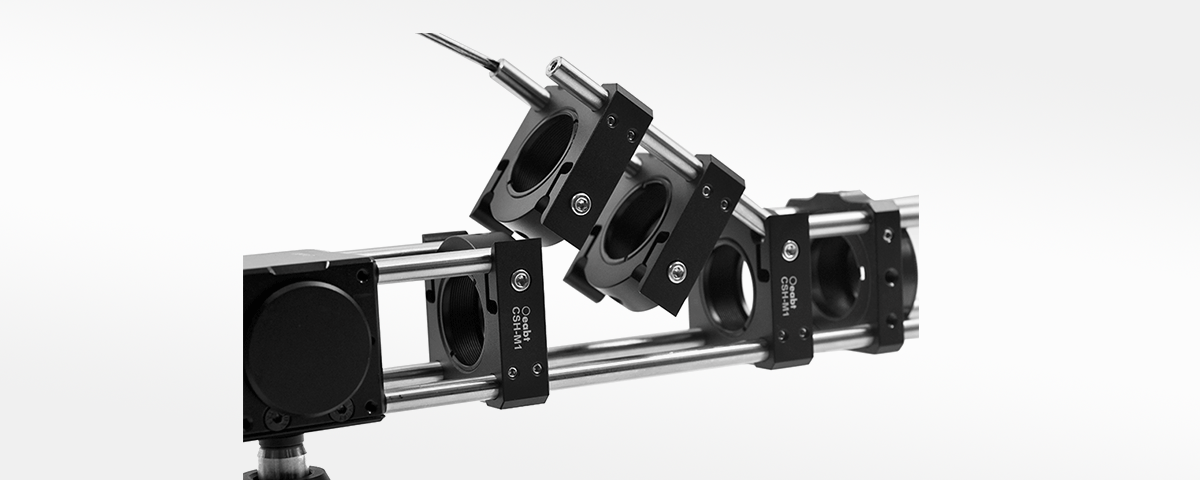

• 挠性凸轮锁设计，便于快速拆卸笼段；
• SM1(1.035"-40)内螺纹兼容SM1螺纹套筒；
• 附带两个CSK3标准卡环；

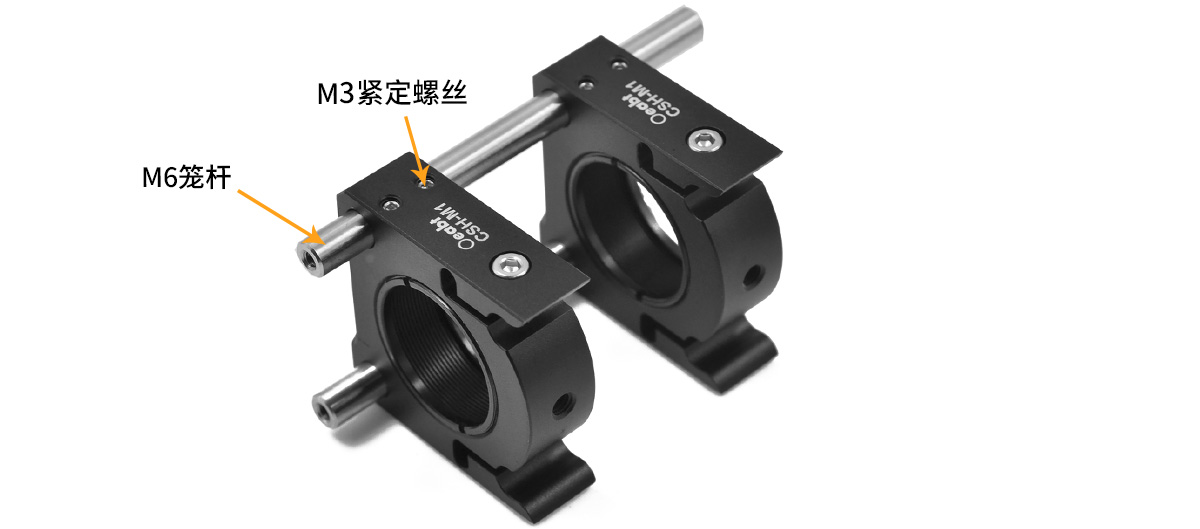

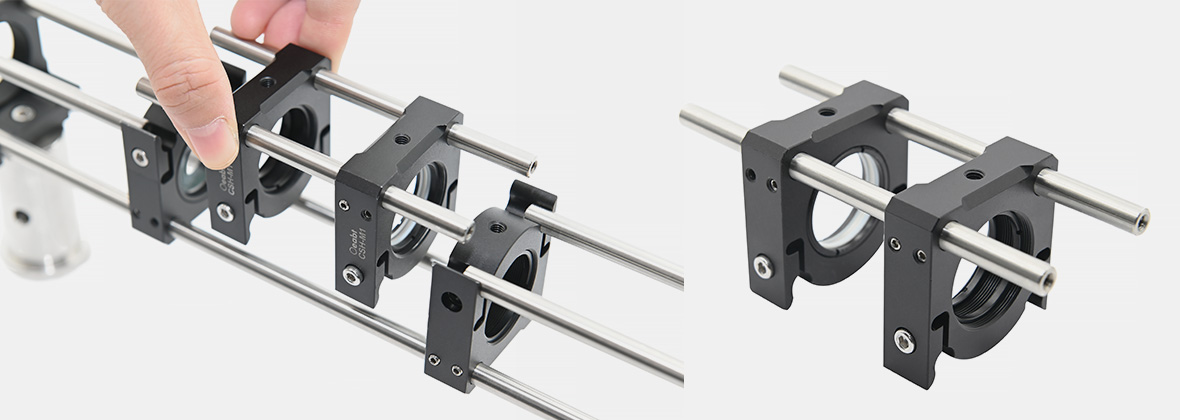

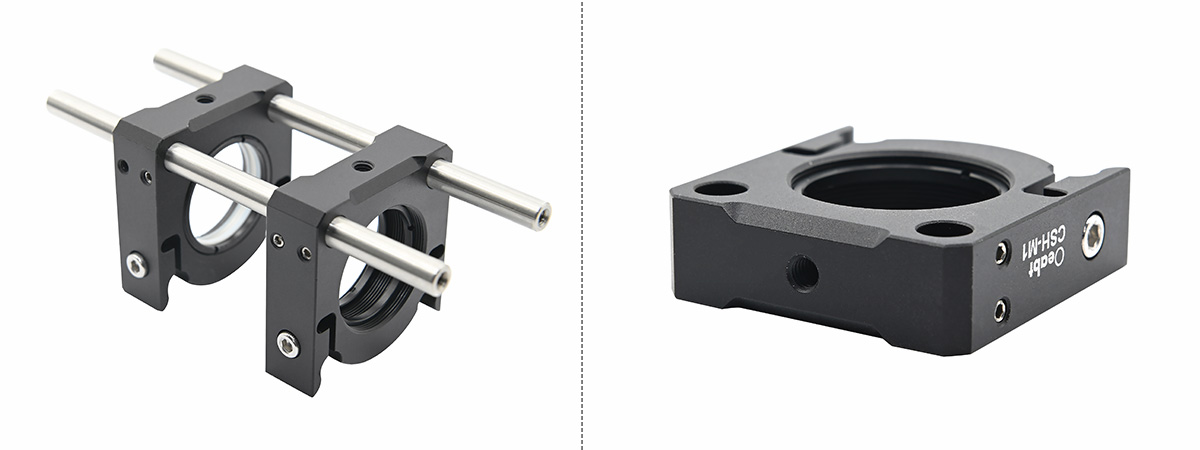

（1）将两根笼杆完全穿过笼板上的M6通孔，通过侧面M3紧定螺丝锁紧固定；

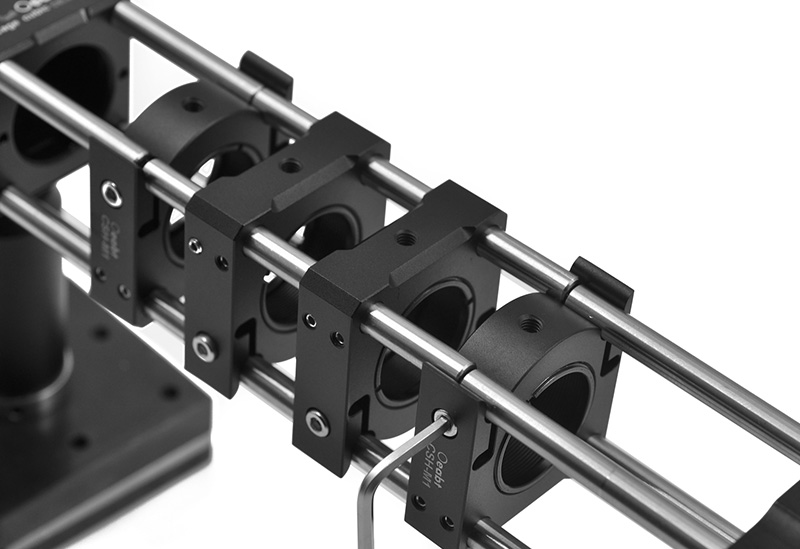

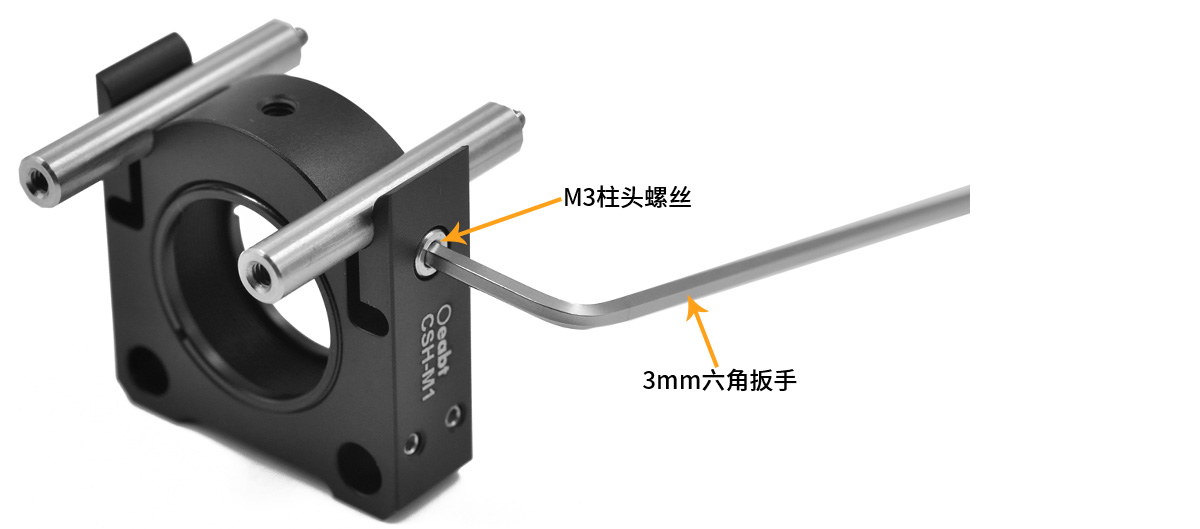

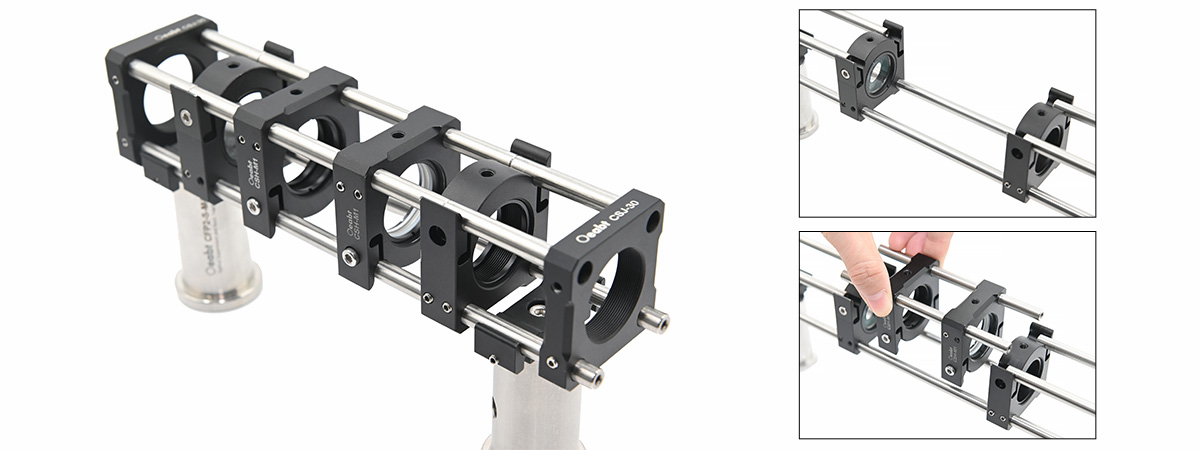

（2）挠性凸轮锁设计,便于快速拆卸笼段。卡入笼杆后如需固定到位,使用 六角扳手拧紧侧边的M3柱头螺丝以锁紧所有挠性装置；

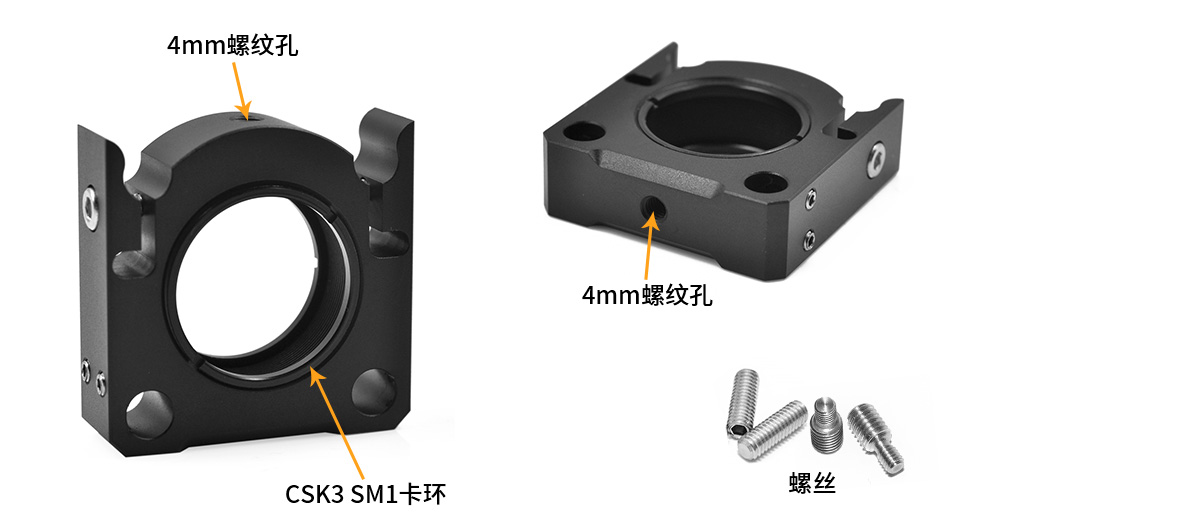

（3）SM1螺纹兼容SM1透镜套筒，顶部/底面4mm螺纹孔可用于安装不锈钢接杆(附带2个CSK3 标准SM1卡环，如需更多卡环，请另外购买);
1.手动式安装

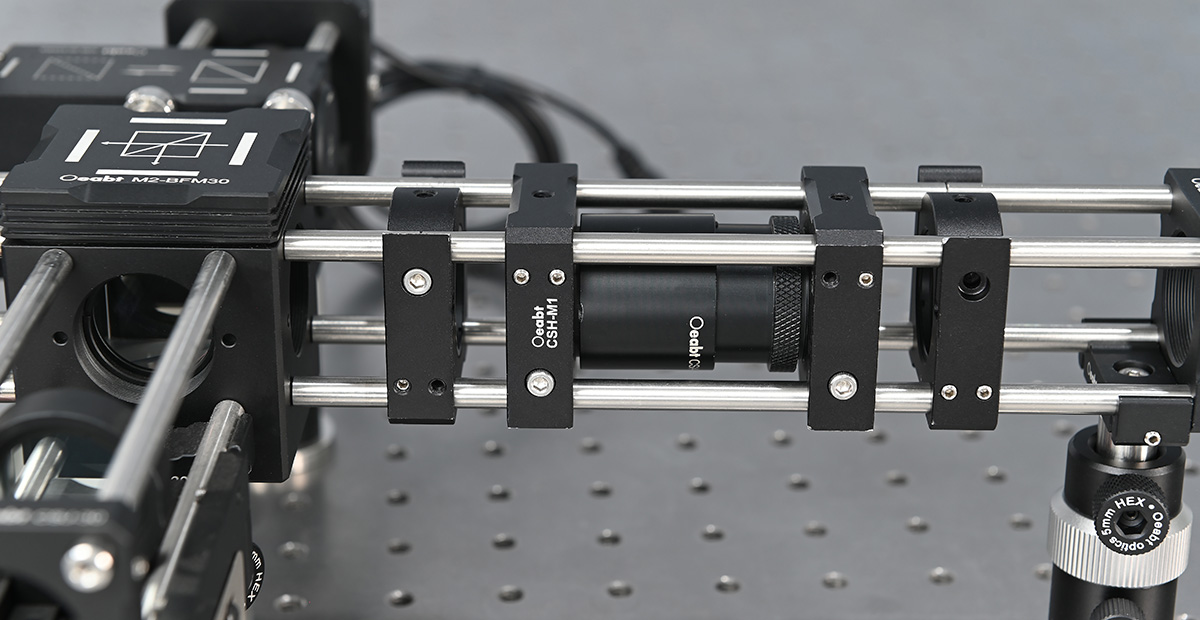

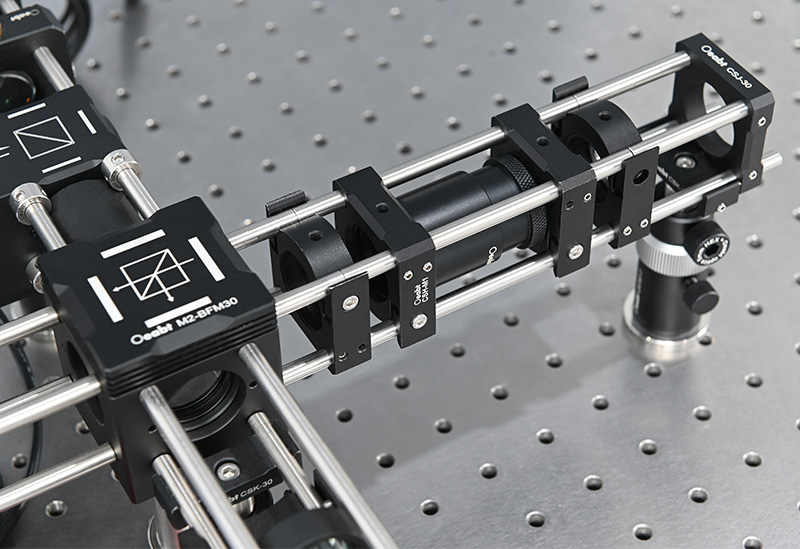

Oeabt的笼式系统提供不同的可用于笼式共轴系统的配件和转接件，可通过安装接杆或透镜套管，可以将笼式系统集成到光学设备中去。
• CSH-M1段式笼板用于搭建可拆卸的笼段；
• M6通孔兼容Ø6mm不锈钢笼杆；
• 挠性凸轮锁设计，便于快速拆卸笼段；
• SM1(1.035"-40)内螺纹兼容SM1螺纹套筒；
• 附带两个CSK3标准卡环；

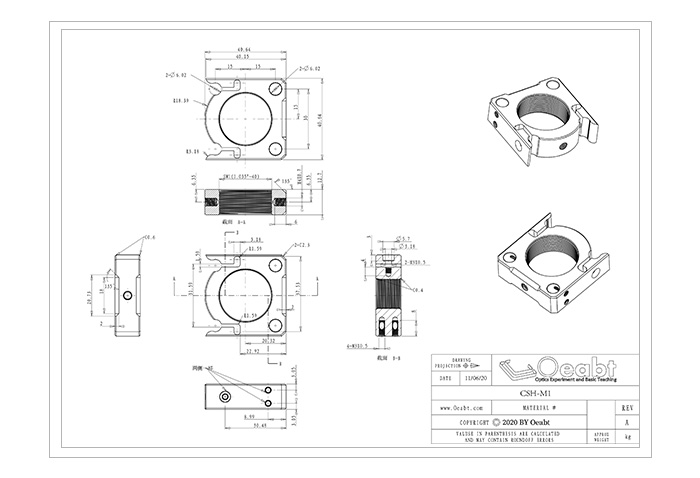

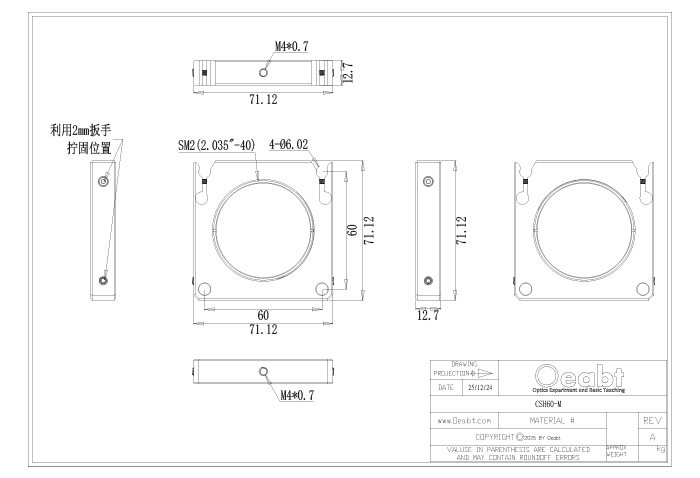

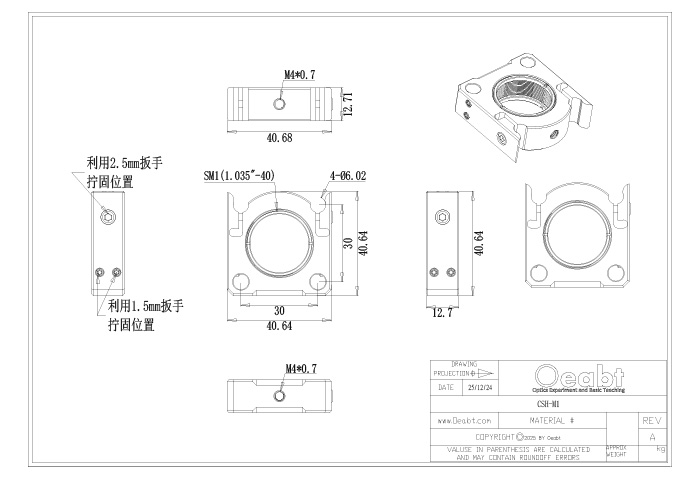

工程图下载
