产品说明

• 可安装最厚为10.0mm的Ø1英寸(25.4 mm)光学元件；

• 通过调整器M5*0.25调节器，在X和Y方向行程为±1mm；

• SM1(1.035"-40)螺纹，兼容我们的SM1透镜套筒系列产品；

• 兼容30mm笼式系统；

• 侧面M4螺孔可安装接杆，用于自由空间；

平移调整架能够在垂直于30mm笼式系统的光轴方向上提供±1mm的行程。这种平移调节通过两M5*0.25精细六角调节器驱动，中心载物台可用于X或Y轴平移；该安装座在水平和竖直方向上有刻度，能帮助安装台的对准。

品名	笼式XY平移调整架
型号	CXY1-M
规格	49.549.518.6mm
孔径	SM1（1.035’’-40）
最大行程	±1mm
通孔间距	30mm*30mm
重量	85.0g
材质	7075铝合金

示意图

通用参数

☑光学知识点

- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号, 但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS，美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小，螺距一样为每英寸40牙。具体尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2则表示1和2英寸】

系列	类型	螺纹(in)	公称直径(mm)	小径(mm)	中径(mm)	大径(mm)
SM05	内	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	内	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05	26.19±0.06
SM2	内	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

☑产品描述

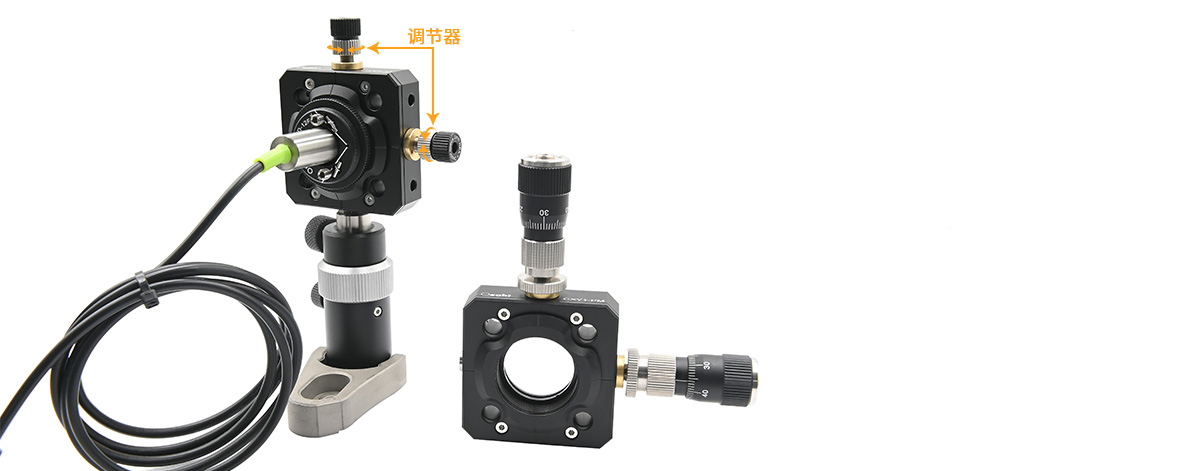

（1）平移调整架能够在垂直于30mm笼式系统的光轴方向上提供±1mm的行程。这种平移调节通过两个M5*0.25六角调节器驱动，中心载物台可用于X或Y轴平移；该安装座在水平和竖直方向上有刻度，能帮助安装台的对准。确定位置后旋钮锁定螺母锁定位置，在狭窄位置时可通过2mm六角扳手旋钮调节器调整。

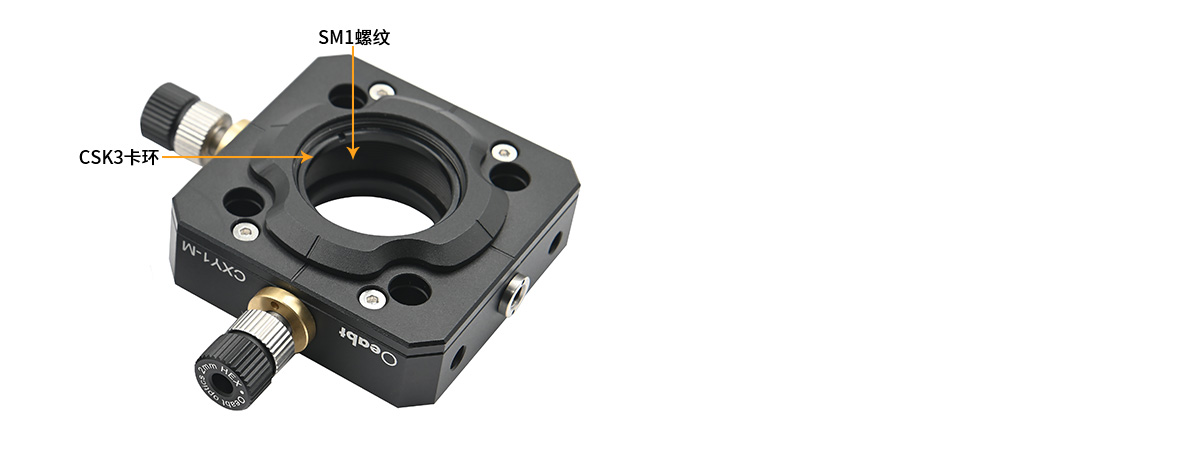

（2）可移动的安装台带有SM1(1.035”-40)螺纹，使用附带的SM1卡环能直接安装最厚10mm厚度的Ø1英寸光学元件；（附带1个CSK3卡环，如需额外的卡环，需单独购买；）

（3）安装架还有四个通孔，可搭配使用PCM-S系列笼式接杆。每根接杆通过使用1.3 mm六角扳手拧紧侧面的紧固螺丝固定。

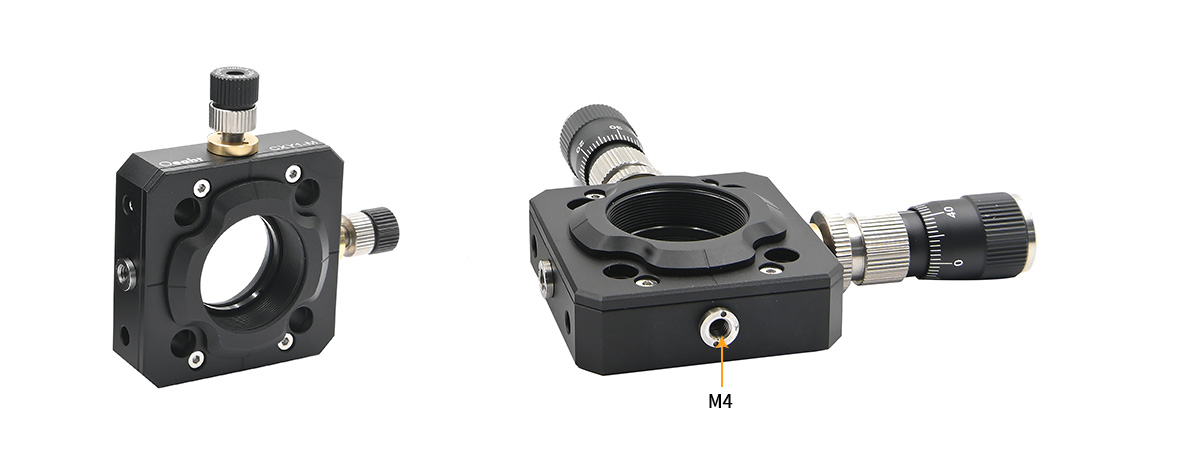

（4）两侧边各有一个M4螺纹孔，可安装Ø12mm接杆或Ø1英寸接杆，用于自由空间搭建使用。

❶ PCM-S系列 Ø6mm笼式支杆点击购买 >	❷ PCA-S系列直径12mm支杆点击购买 >
❸ CA-A系列接杆套筒点击购买 >	❹ M-BASE 可调节底板点击购买 >

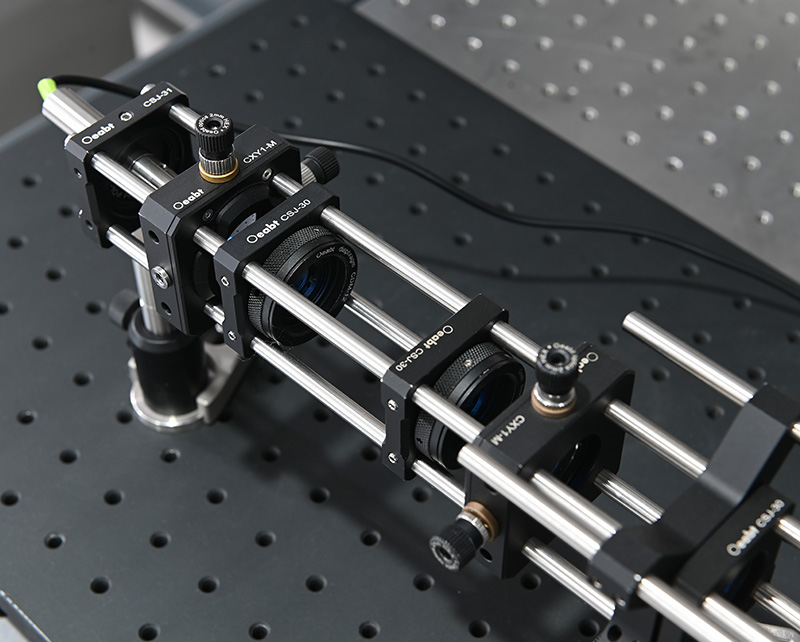

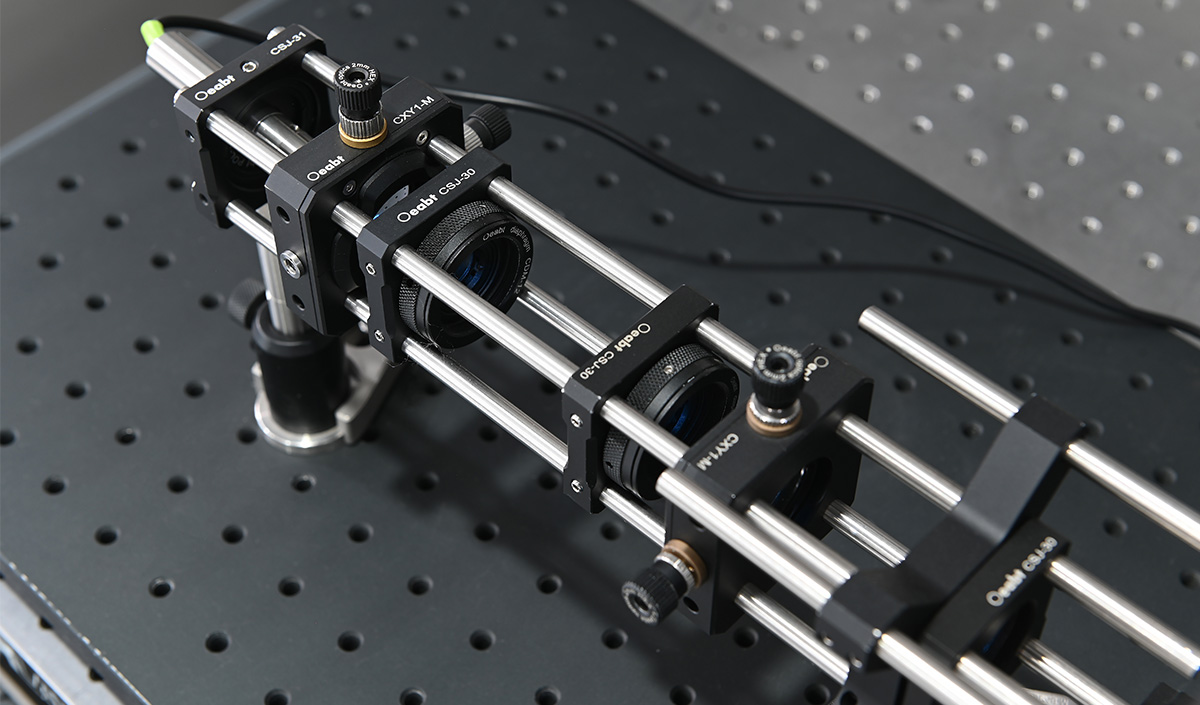

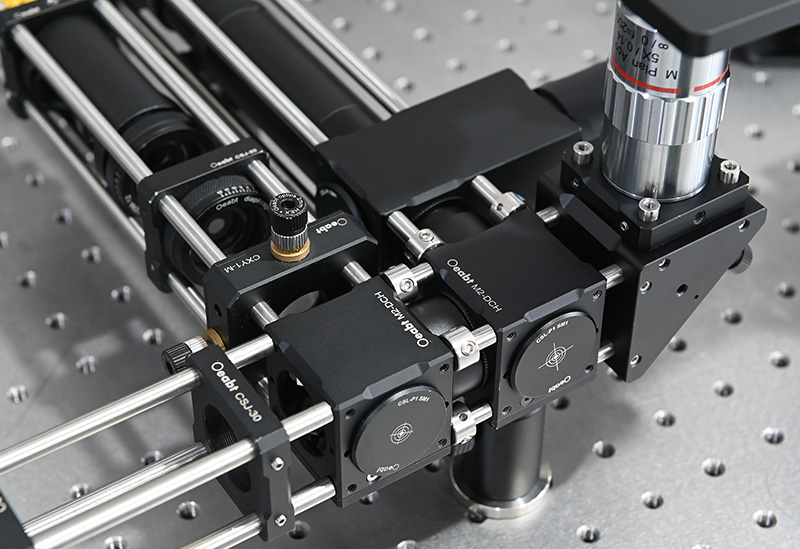

平移调整架能够在垂直于30mm笼式系统的光轴方向上提供±1mm的行程。可安装最厚为10.0mm的Ø1英寸(25.4 mm)光学元件。

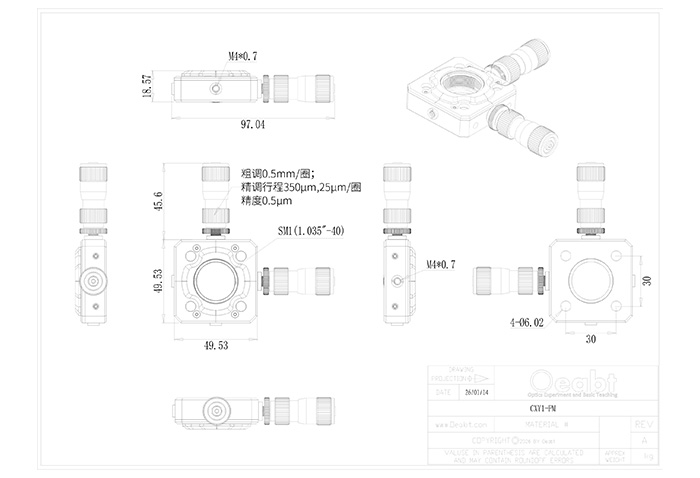

工程图下载

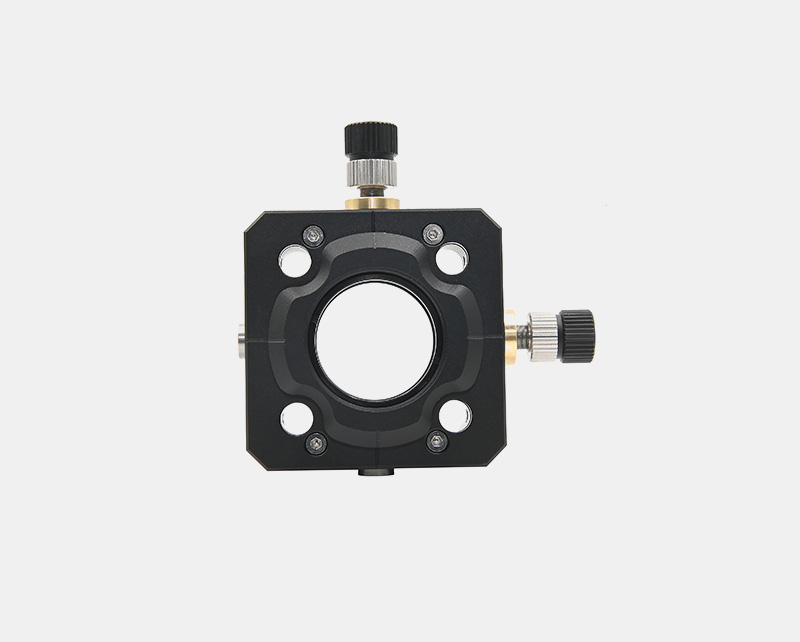

CXY1-M 笼式XY平移调整架

• 可安装最厚为10.0mm的Ø1英寸(25.4 mm)光学元件；

• 通过调整器M5*0.25调节器，在X和Y方向行程为±1mm；

• SM1(1.035"-40)螺纹，兼容我们的SM1透镜套筒系列产品；

• 兼容30mm笼式系统；

• 侧面M4螺孔可安装接杆，用于自由空间；

平移调整架能够在垂直于30mm笼式系统的光轴方向上提供±1mm的行程。这种平移调节通过两个M5*0.25精细六角调节器驱动，中心载物台可用于X或Y轴平移；该安装座在水平和竖直方向上有刻度，能帮助安装台的对准。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： CXY1-M

规格：手拧螺丝调节器

工程图：点击下载

对比：

单价：￥520

发货日期：当天

购物车：

CXY1-M 笼式XY平移调整架

规格

49.5*49.5*18.6mm
材质

7075铝合金
重量

85.0g
中心孔径

SM1(1.035”-40)内螺纹
螺纹类型

M4
产品描述

最大行程:±1mm;
通孔间距:30mm*30mm;
通孔间距:Ø6.02mm，间距30*30mm；

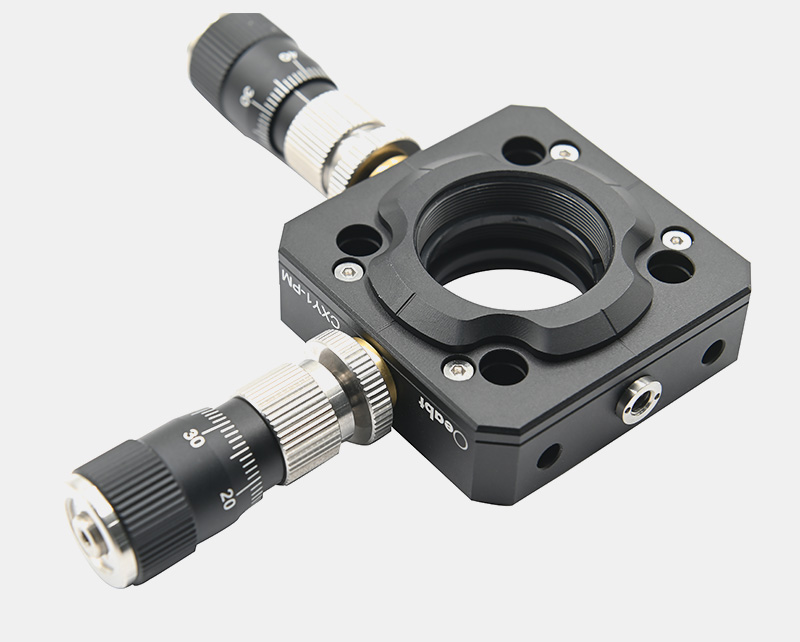

CXY1-PM 笼式XY平移调整架

• 可安装最厚为10.0mm的Ø1英寸(25.4 mm)光学元件；

• M6*0.25调节器，粗调一圈0.25mm；精调一圈100um，2μm/分度；

• 兼容30mm笼式系统；

• SM1(1.035"-40)螺纹，兼容我们的SM1透镜套筒系列产品；

• 侧面M4螺孔可安装接杆，用于自由空间；

平移调整架能够在垂直于30mm笼式系统的光轴方向上提供±1mm的行程。这种平移调节通过两个差分调节器驱动，中心载物台可用于X或Y轴平移；粗调一圈0.25mm；精调一圈100um，2μm/分度。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： CXY1-PM

规格：差分调节器

工程图：点击下载

对比：

单价：￥780

发货日期：当天

购物车：

CXY1-PM 笼式XY平移调整架

规格

49.5*49.5*18.6mm（不含调节器）
材质

7075铝合金
重量

131.0g
中心孔径

SM1(1.035”-40)内螺纹
螺纹类型

M4
产品描述

最大行程：±1mm；
调节精度：粗调一圈0.25mm; 精调一圈100um,2μm/分度;
通孔间距:Ø6.02mm,间距30*30mm;
