产品说明

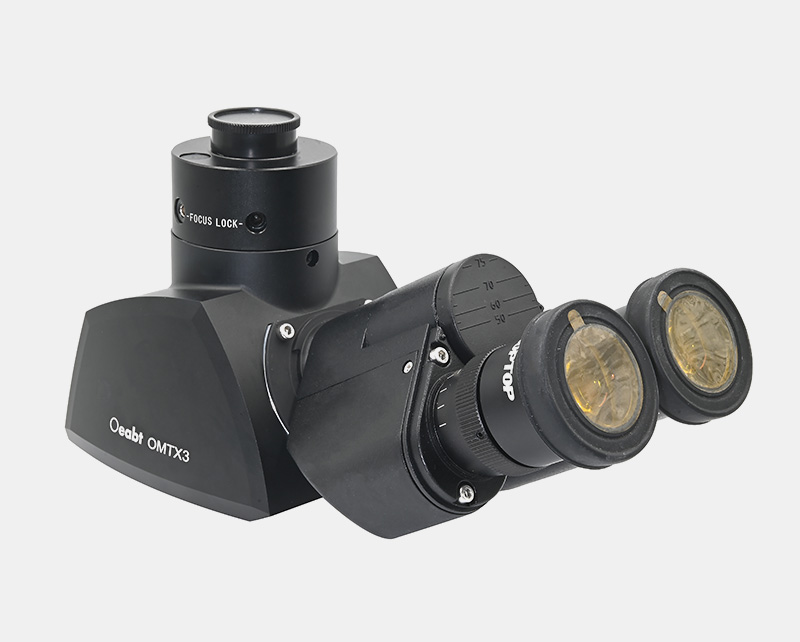

• 三目镜带10X目镜和相机C-Mount端口；

• 正立图像；

• 具有10X目镜，可用裸眼观测视场；

• 相机套筒在图像平面上可安装相机，放大倍率为0.5X；

• 底部端口（Ø39mm，α=90°）公头燕尾转接，可以搭配笼式系统和螺纹套筒搭建自定义宽场组件；

显微三目镜是一种常用于显微镜的光学配件，允许同时使用眼睛观察和摄影记录。

型号	OMTX3
规格	226.2109.1110.1mm
放大倍率	目镜：10X；相机套筒：0.5X
螺纹类型	C-Mount（1.00”-32）外螺纹
燕尾类型	Ø39mm，α=90°【公燕尾头】
重量	1300.6g

示意图

通用参数

☑光学知识点

一、放大倍率计算

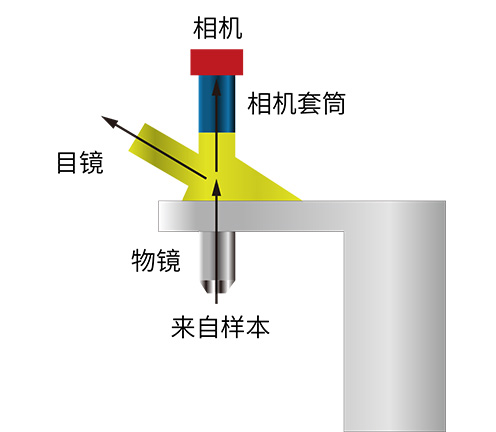

一个系统的放大倍率等于系统中每个光学元件放大倍率的乘积。具有放大倍率的光学元件包括物镜、相机套筒和三目镜筒的目镜，用相机查看图像时，系统的放大倍率为物镜放大倍率与相机套筒放大倍率之积。用三目镜查看图像时，系统的放大倍率为物镜放大倍率与目镜放大倍率之积。

例1：相机放大倍率

相机成像时，图像的放大倍率为物镜放大倍率与相机套筒放大倍率的乘积。例如，如果使用20X的尼康物镜和0.75X的尼康相机套筒，那么相机成像的放大倍率为20X* 0.75X =15X。

例:2：三目镜放大倍率

三目镜成像时，图像的放大倍率为物镜放大倍率与三目镜的目镜放大倍率的乘积。例如，如果使用20X的尼康物镜和带10X目镜的尼康三目镜，那么目镜处的成像放大倍率为20X*10X = 200X。（请注意，目镜成像并不会通过相机套筒。）

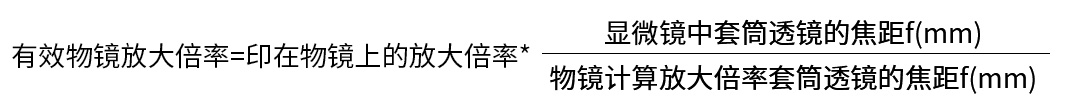

物镜的有效放大倍率可根据Equation 1计算：

二、相机成像的样品区域

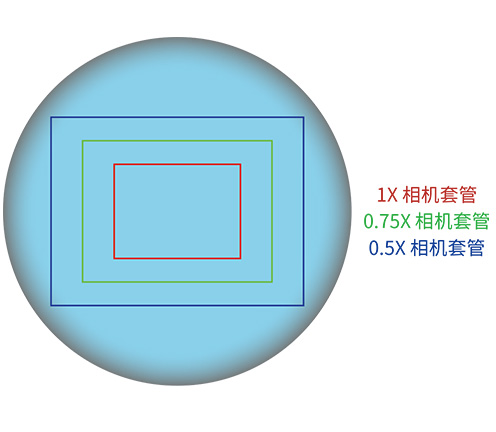

样品在相机上成像时，样品区域的尺寸取决于相机传感器的尺寸和系统放大倍率

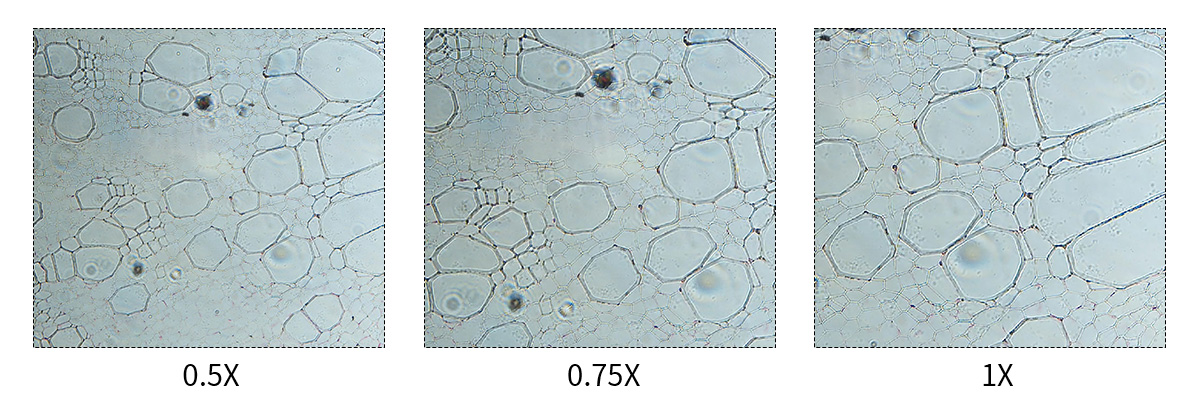

以下均为使用同个物镜和同个相机采集的成像图片，但所使用的相机套筒不同。从左至右可以看出，缩小相机套筒的放大倍率会扩大视场，但图像中的细节范围会变小。

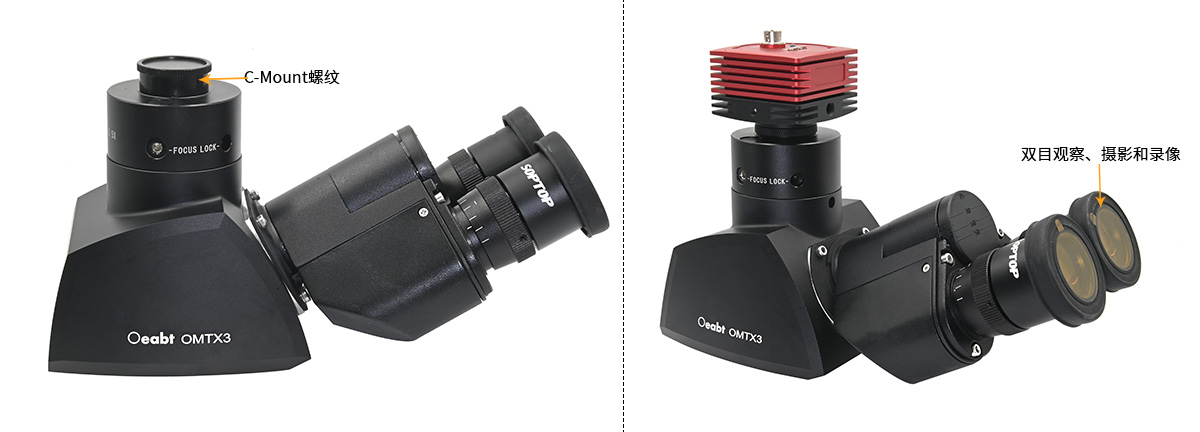

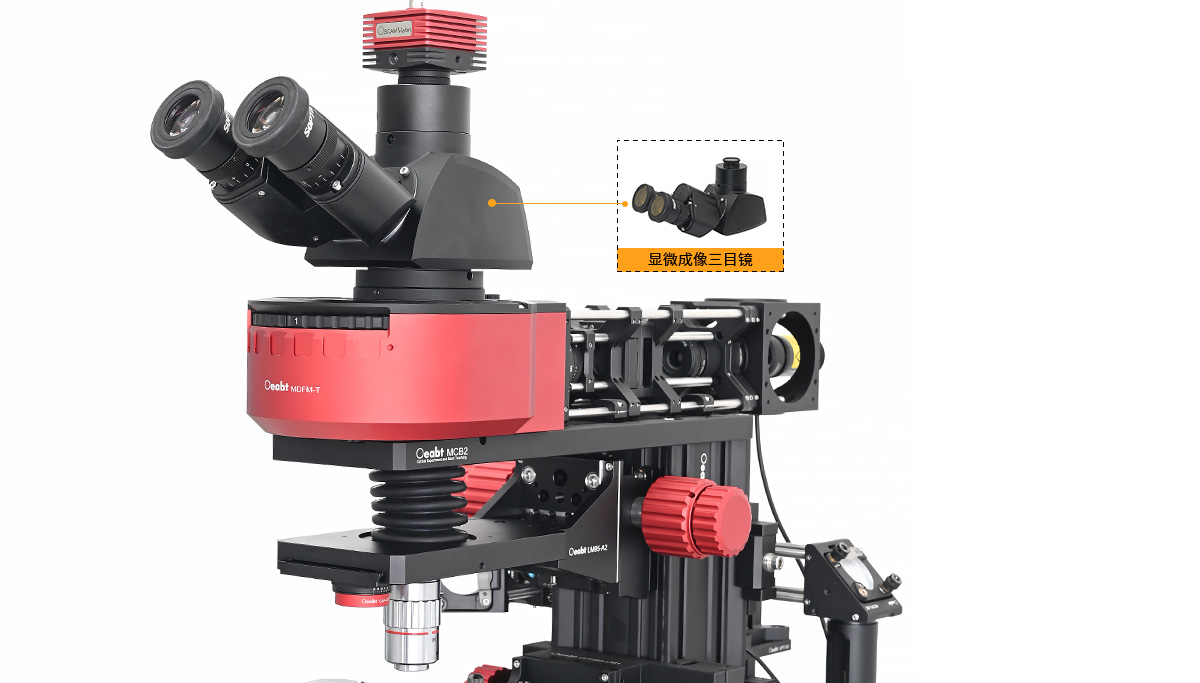

（1）显微三目镜是一种常用于显微镜的光学配件，允许同时使用眼睛观察和摄影记录。其中两个安装了10X目镜用于裸眼观测样品（类似于常规双目显微镜），第三个目镜接口用于连接摄像头或相机，以实现图像或视频的拍摄。

（2）三目镜相机端口标配有放大倍率0.5X的相机套筒，端口螺纹C-Mount在成像平面可以安装兼容相机，与目镜齐焦。

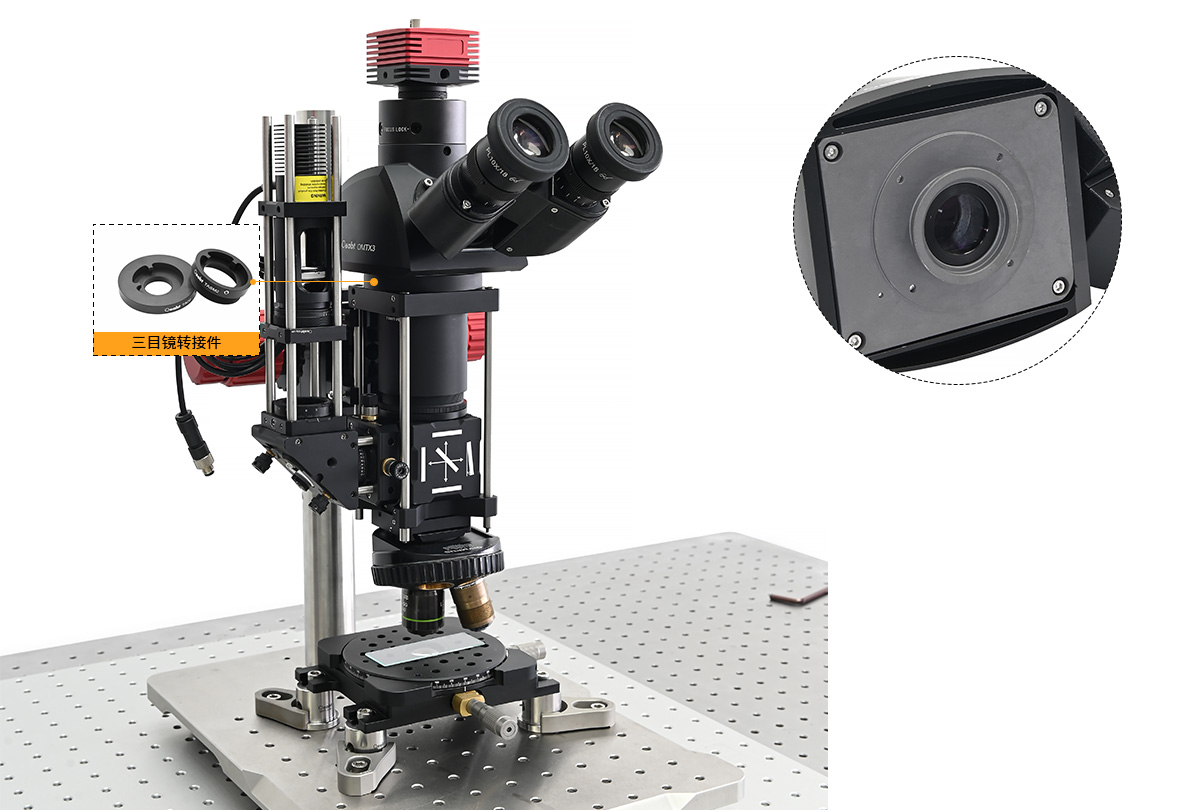

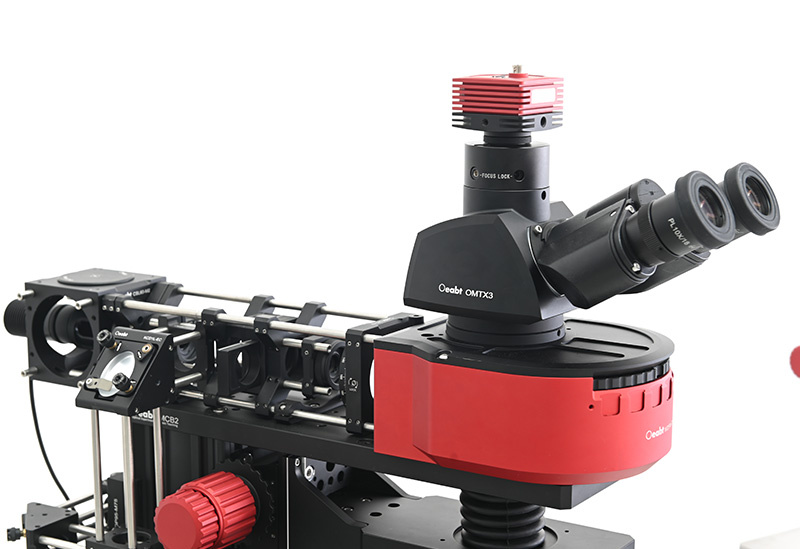

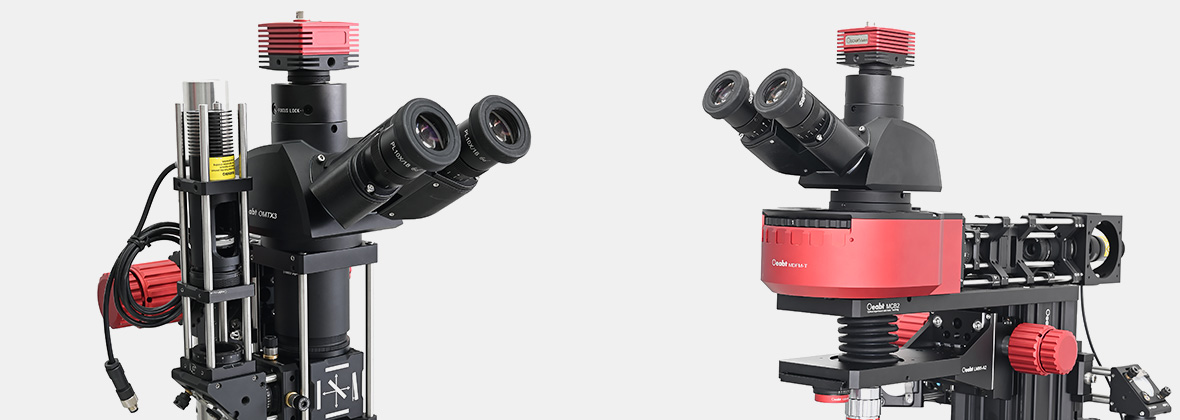

（3）底部端口（Ø39mm，α=90°）公头燕尾接头搭配TA系列转接件可将三目镜安装到其他模块，比如显微镜主体支架、荧光立方模块、落射式照明模块等等。自定义搭建系统，通过使用SM系列套管和笼式组件，三目镜转接件允许用户在原有显微镜基础上添加或更换不同的光学组件，从而实现系统的块化扩展。

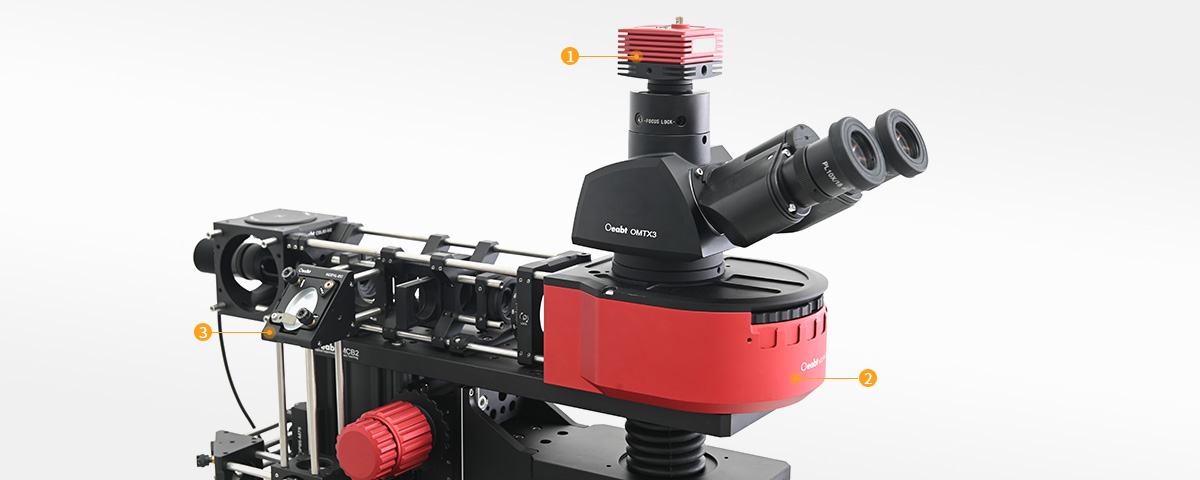

❶OsCam Vision® 科研相机点击购买>

❷KCD1L-EC 30mm笼式直角调整架点击购买>

❸MDFM-T 显微滤光片模块转台点击购买>

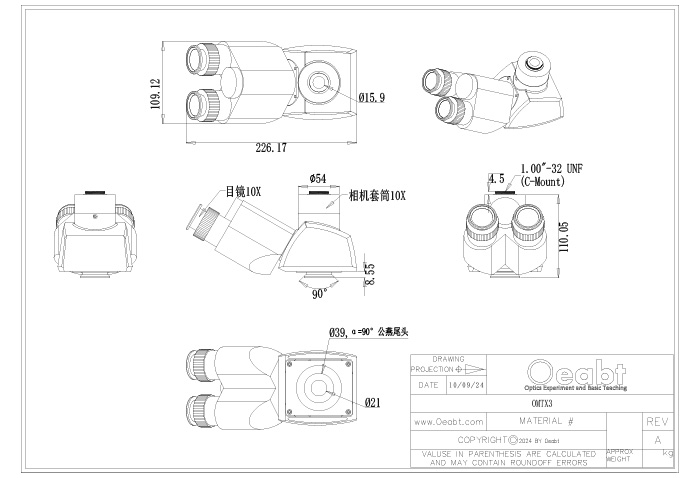

OMTX3 工程图下载
