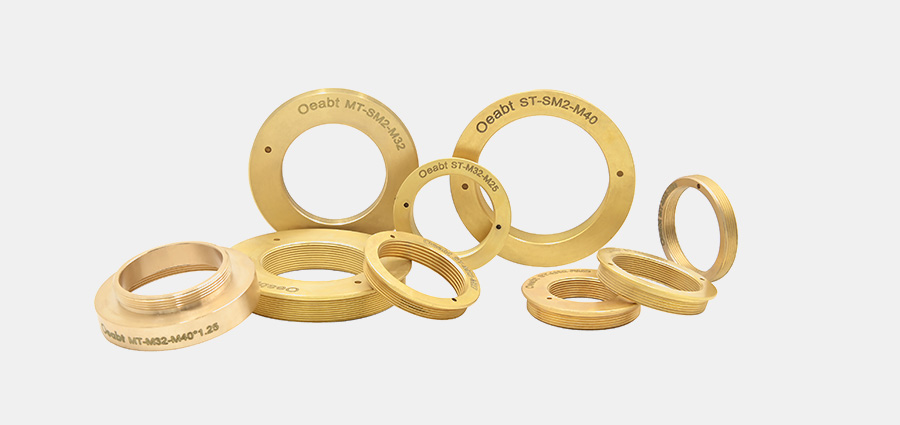

产品说明
• 实心黄铜构造；
• M32和SM2外螺纹转接件；
• 实现与RMS/M25/M26/M27/M32/M34/M40/SM1/SM2之间的螺纹转换；

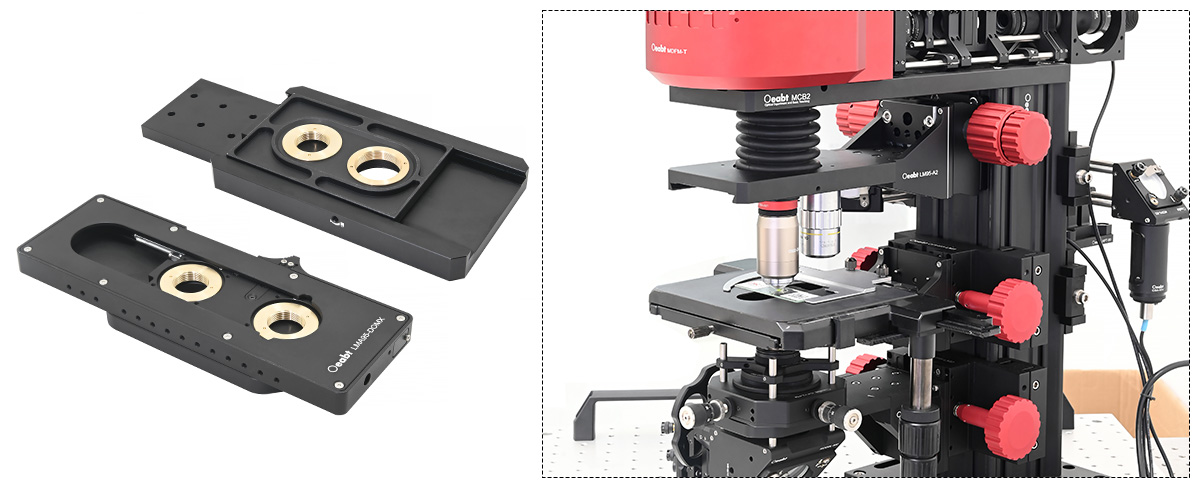

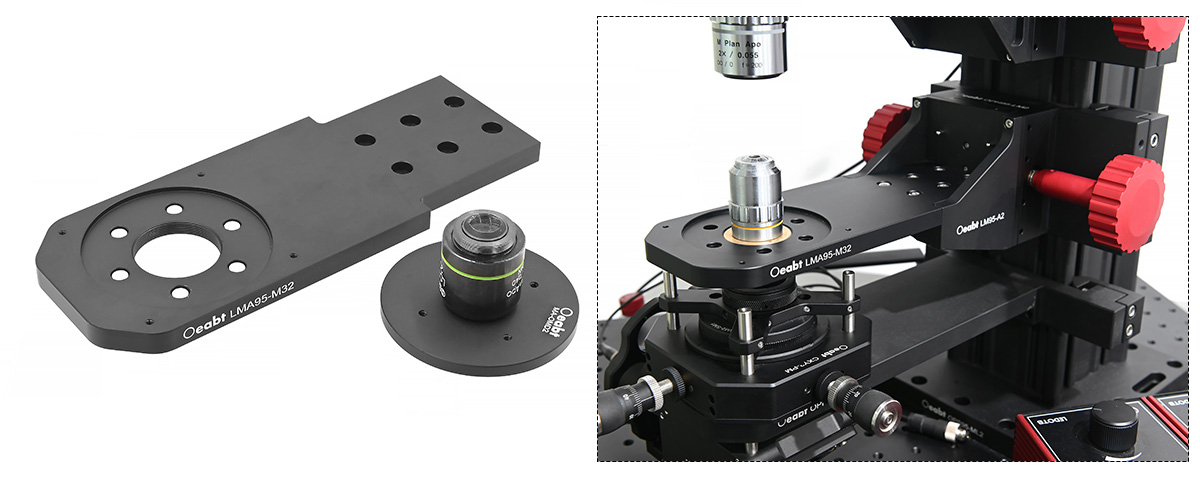

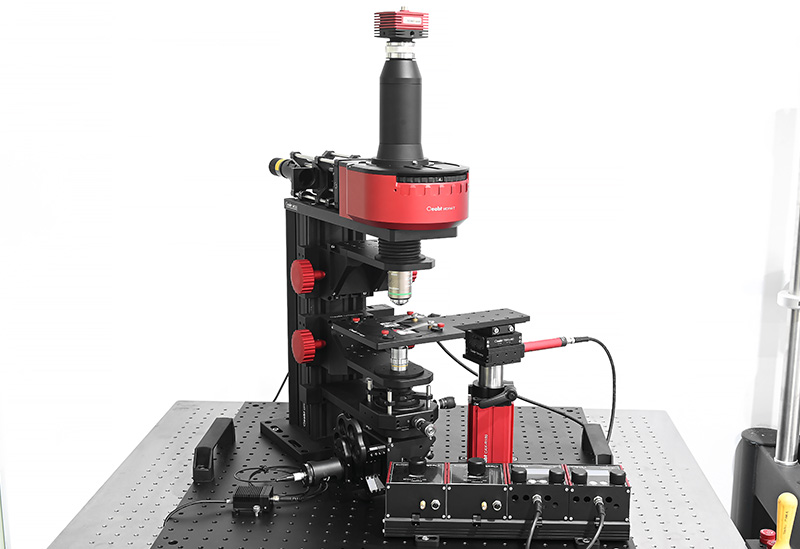

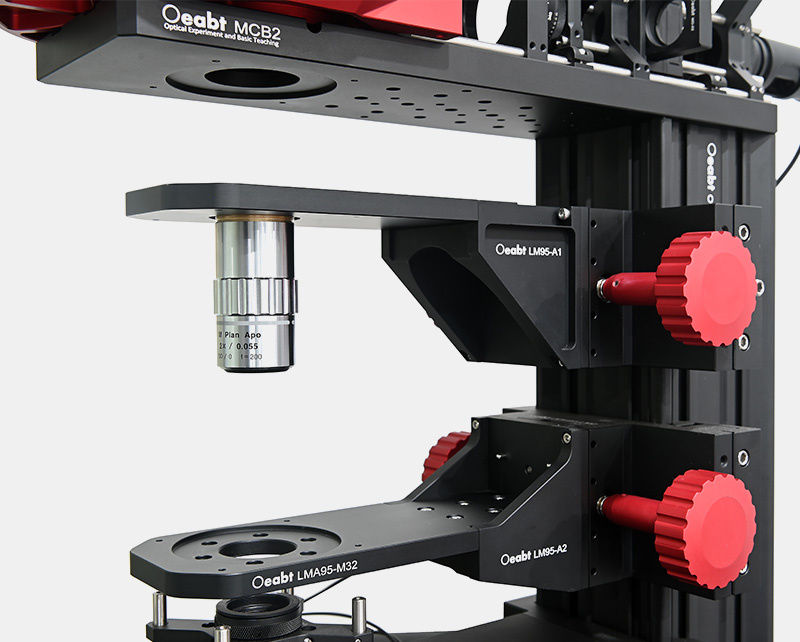

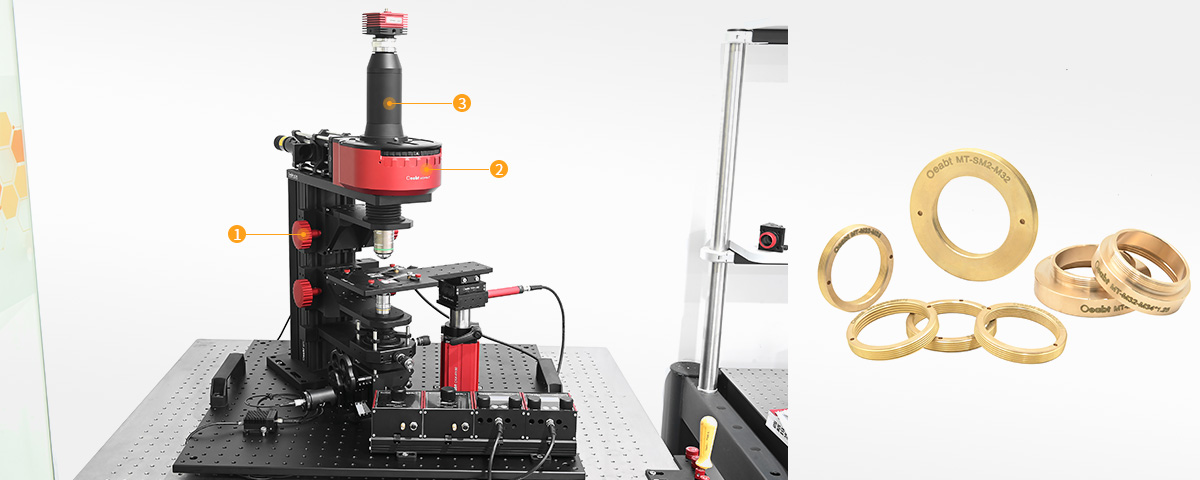

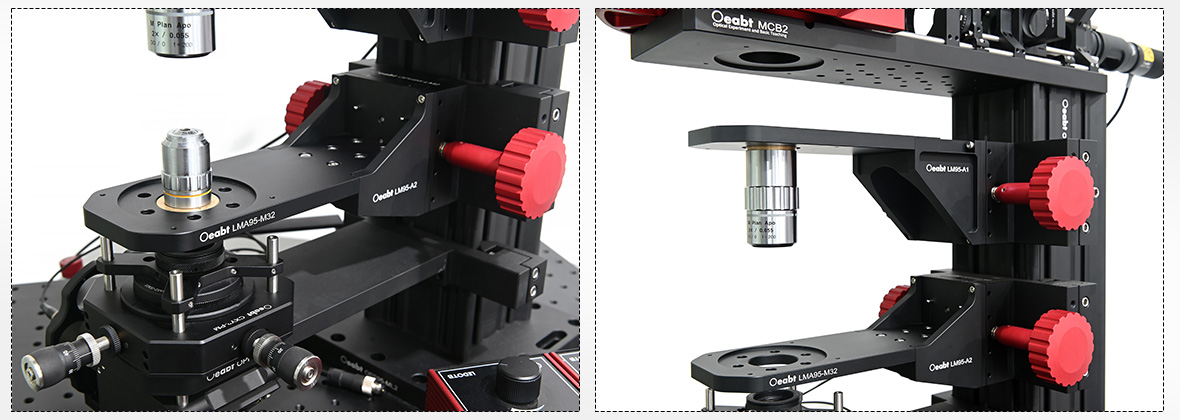

• 兼容大多数物镜转盘和安装架，或笼式和显微系统的兼容连接；
• 法兰防止过度拧入组件安装，损伤显微物镜；
物镜螺纹转接件主要是为了连接显微镜物镜与其他设备或配件，以实现不同类型系统之间的相互兼容性和协同工作。
|

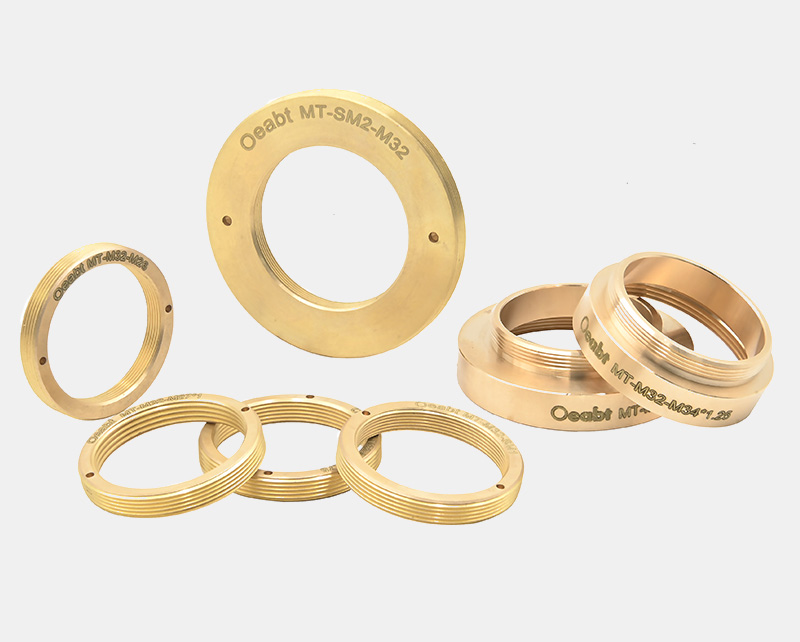

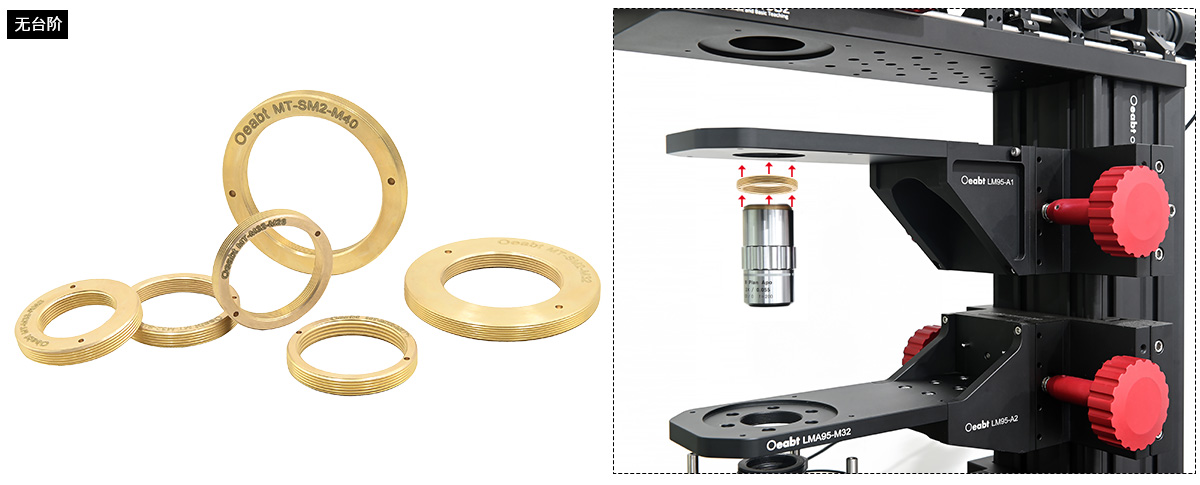

显微螺纹转接件【无台阶】 |
|
||||
|
型号 |
规格 |
外螺纹类型 | 螺纹类型 | 重量 | 材质 |
|

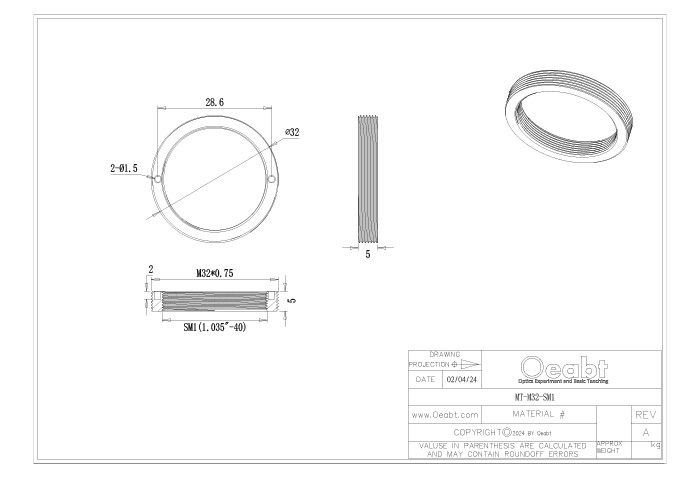

MT-M32-SM1 |
Ø32*5mm |
M32*0.75 |
SM1(1.035”-40) |
10.1g |
黄铜 |
|

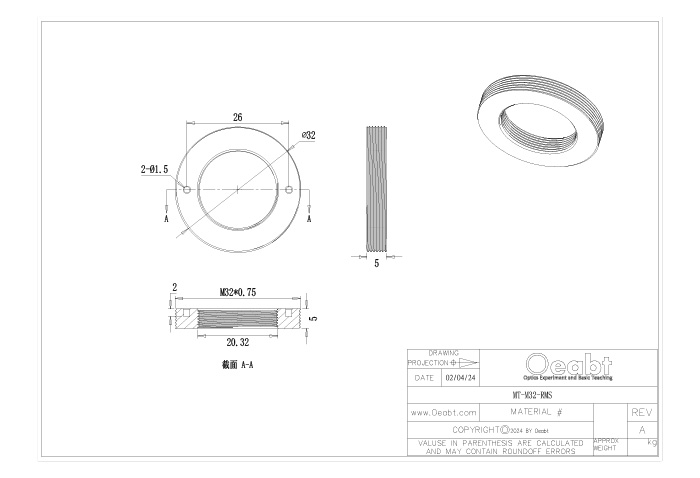

MT-M32-RMS |
Ø32*5mm |
M32*0.75 |
RMS(0.8”-36) |
19.1g |
|
|

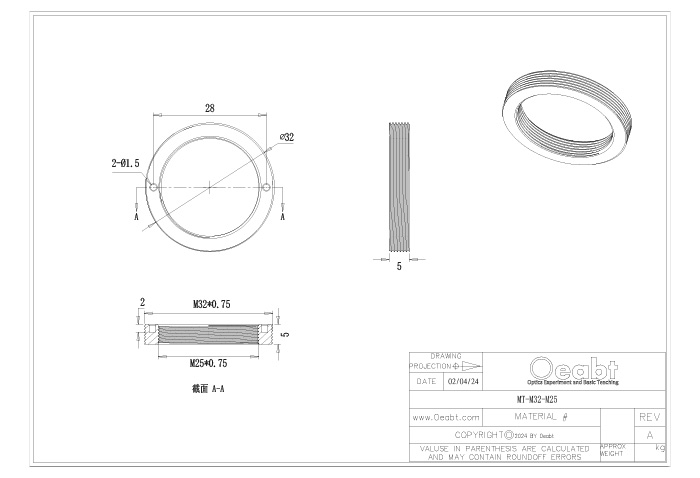

MT-M32-M25 |
Ø32*5mm |
M32*0.75 |
M25*0.75 |
12.1g |
|
|

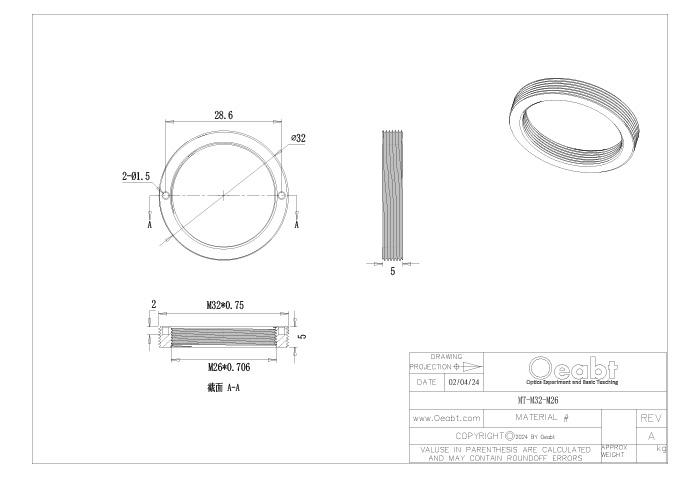

MT-M32-M26 |
Ø32*5mm |
M32*0.75 |
M26*0.706 |
10.5g |
|
|

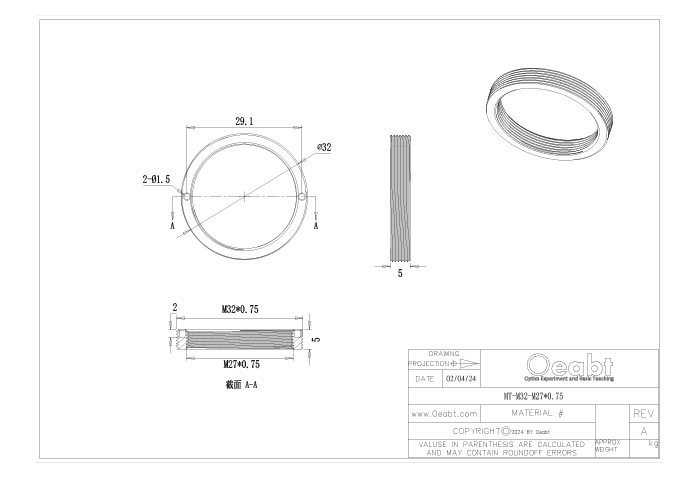

MT-M32-M27*0.75 |
Ø32*5mm |
M32*0.75 |
M27*0.75 |
8.7g |
|
|

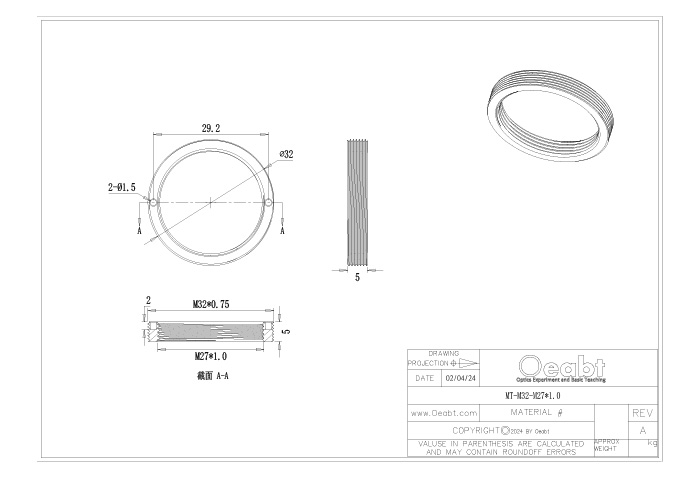

MT-M32-M27*1 |
Ø32*5mm |
M32*0.75 |
M27*1 |
9.0g |
|
|

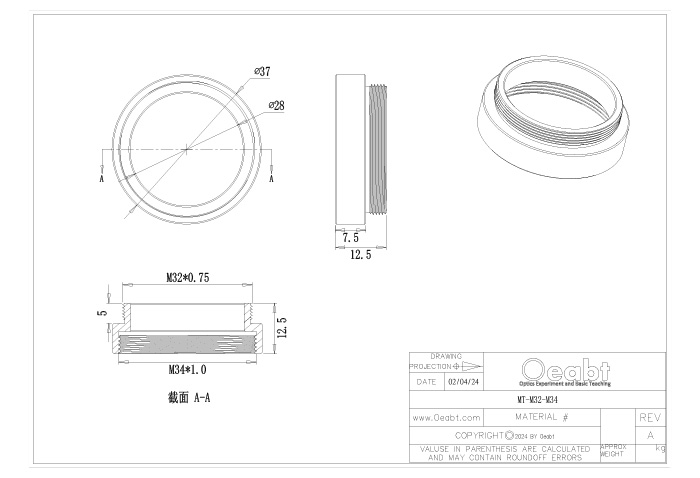

MT-M32-M34 |
Ø37*12.5mm |
M32*0.75 |
M34*1 |
22.0g |
|
|

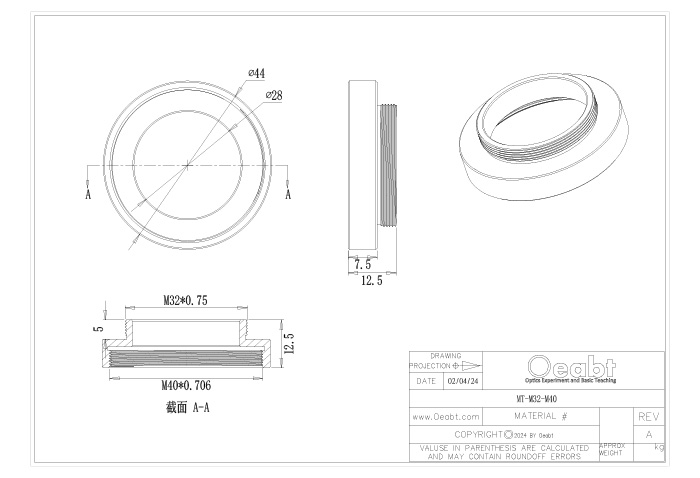

MT-M32-M40 |
Ø44*12.5mm |
M32*0.75 |
M40*0.706 |
32.8g |
|
|

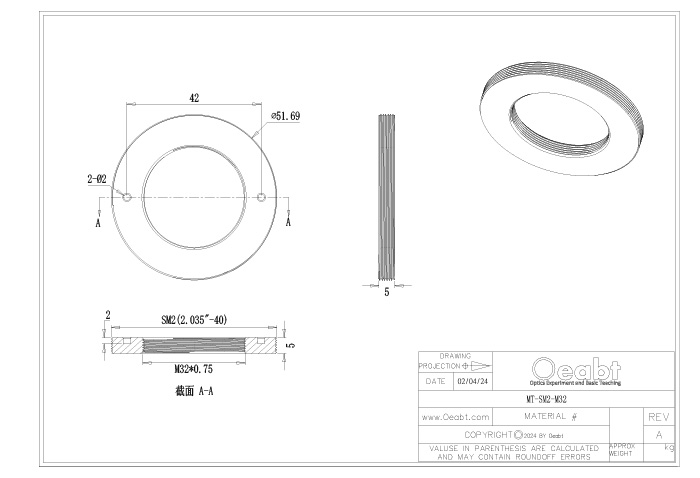

MT-SM2-M32 |
Ø51.7*5mm |
SM2(2.035”-40) |
M32*0.75 |
52.6g |
|
|

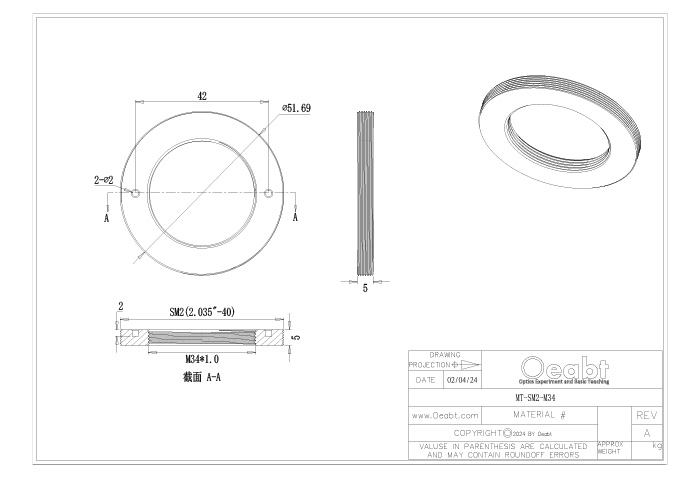

MT-SM2-M34 |
Ø51.7*5mm |
SM2(2.035”-40) |
M34*1 |
48.8g |
|
|

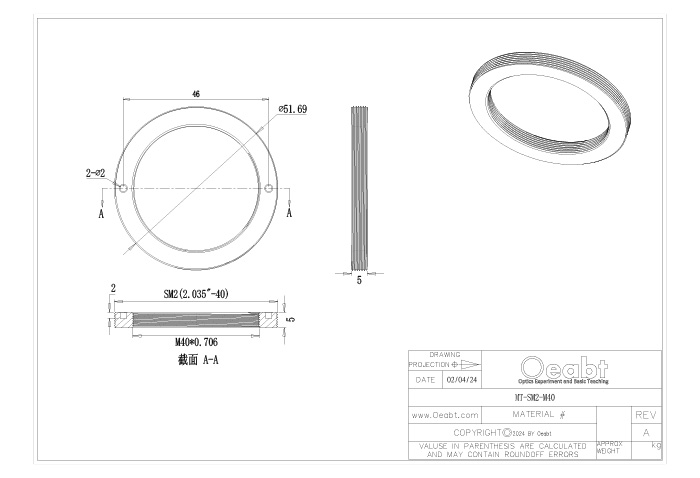

MT-SM2-M40 |
Ø51.7*5mm |
SM2(2.035”-40) |
M40*0.706 |
33.6g |
|
|

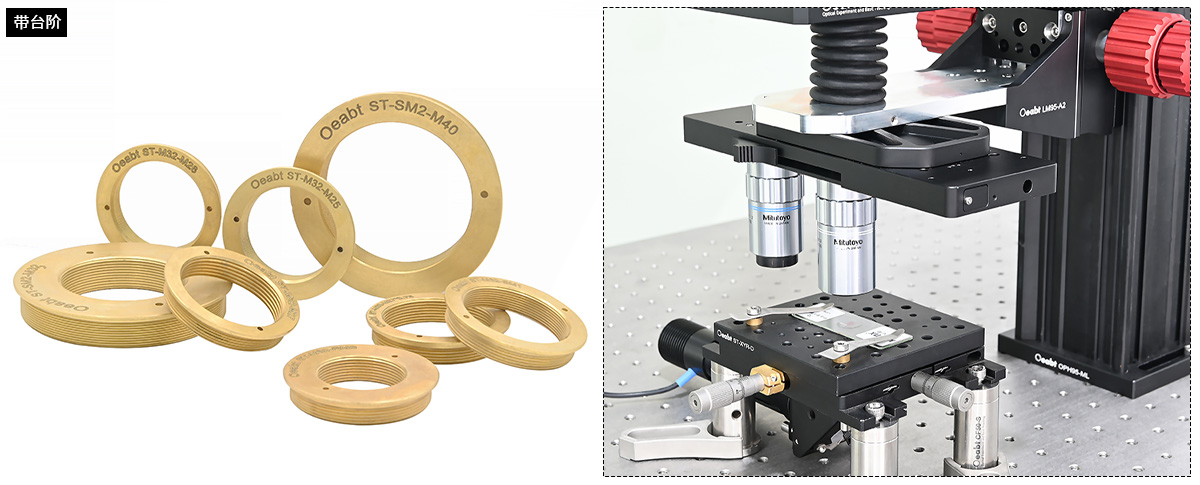

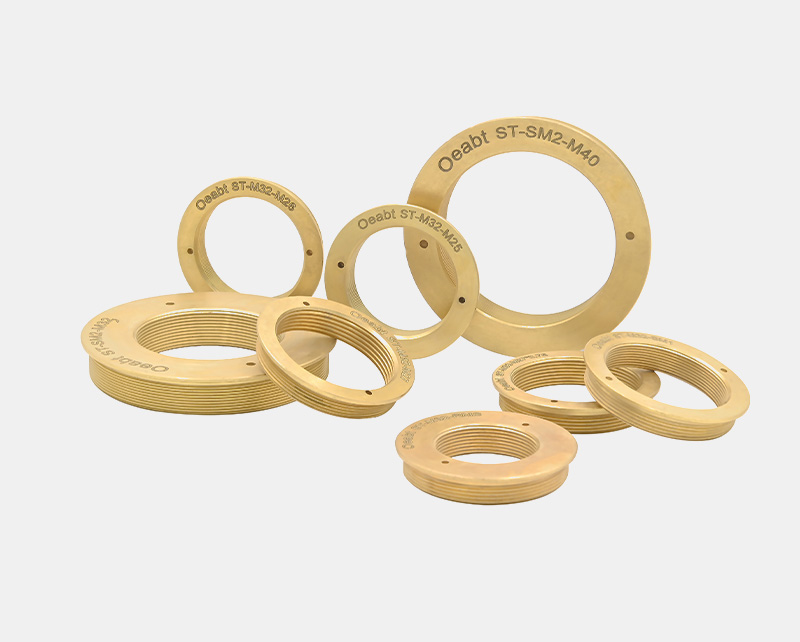

显微螺纹转接件【有台阶】 |
|
||||
|
型号 |
规格 |
外螺纹类型 | 螺纹类型 | 重量 | 材质 |
|

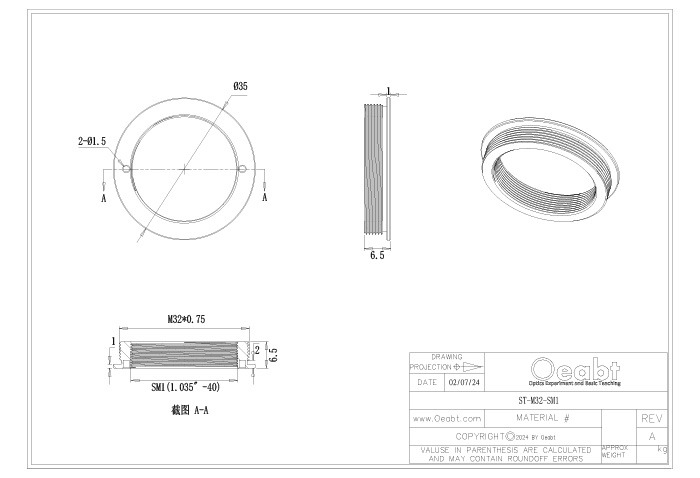

ST-M32-SM1 |
Ø32*5mm |
M32*0.75 |
SM1(1.035”-40) |
14.2g |
黄铜 |
|

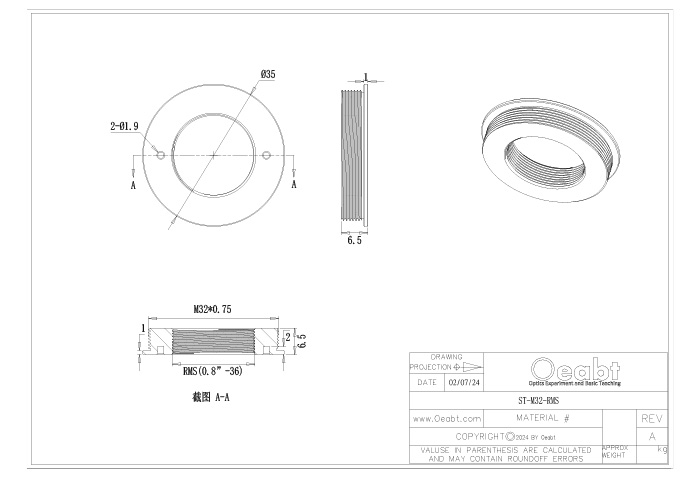

ST-M32-RMS |
Ø32*5mm |
M32*0.75 |
RMS(0.8”-36) |
25.9g |
|
|

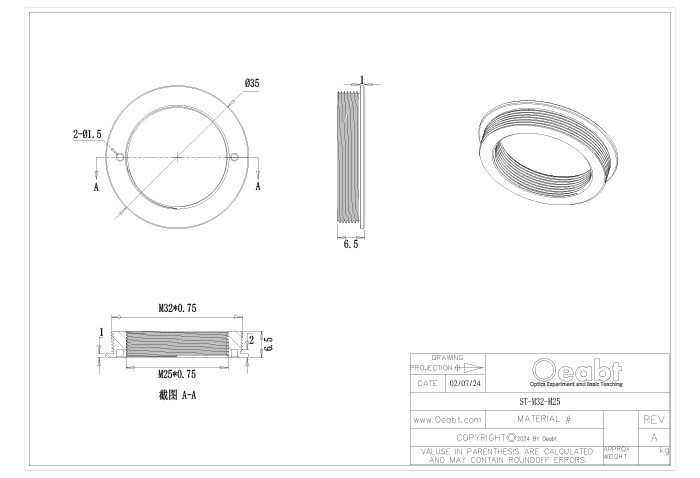

ST-M32-M25 |
Ø32*5mm |
M32*0.75 |
M25*0.75 |
17.0g |
|
|

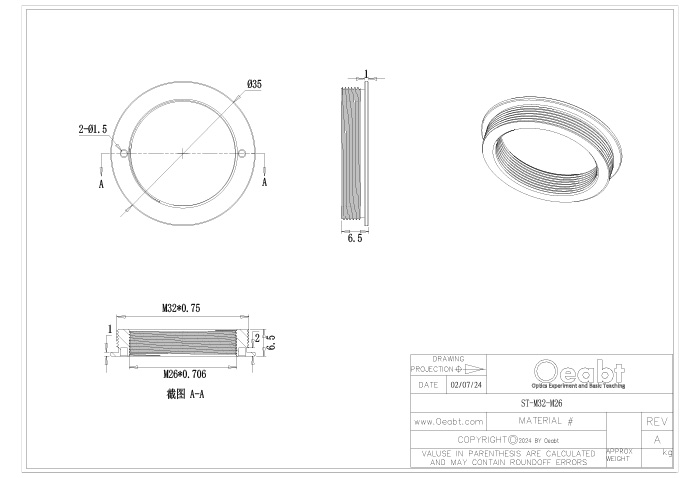

ST-M32-M26 |
Ø32*5mm |
M32*0.75 |
M26*0.706 |
14.9g |
|
|

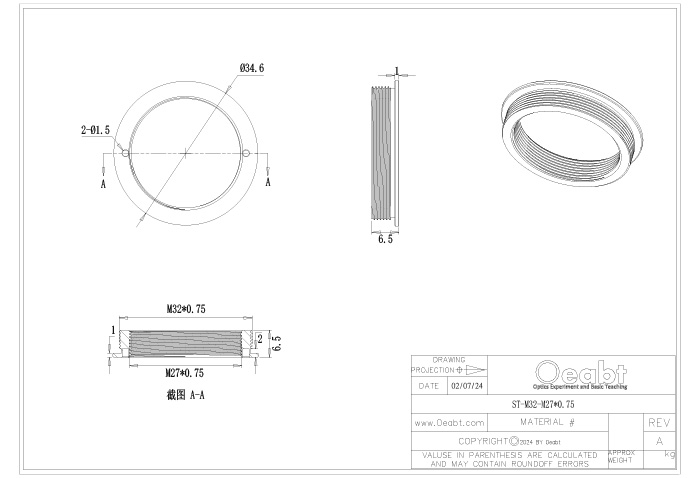

ST-M32-M27*0.75 |
Ø32*5mm |
M32*0.75 |
M27*0.75 |
13.2g |
|
|

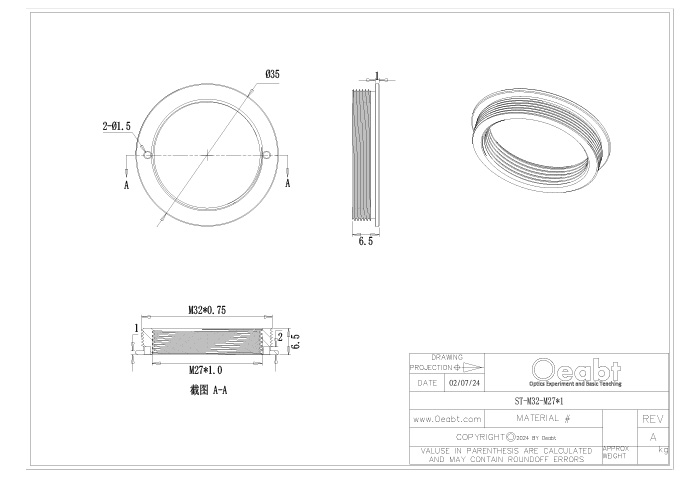

ST-M32-M27*1 |
Ø32*5mm |
M32*0.75 |
M27*1 |
12.8g |
|
|

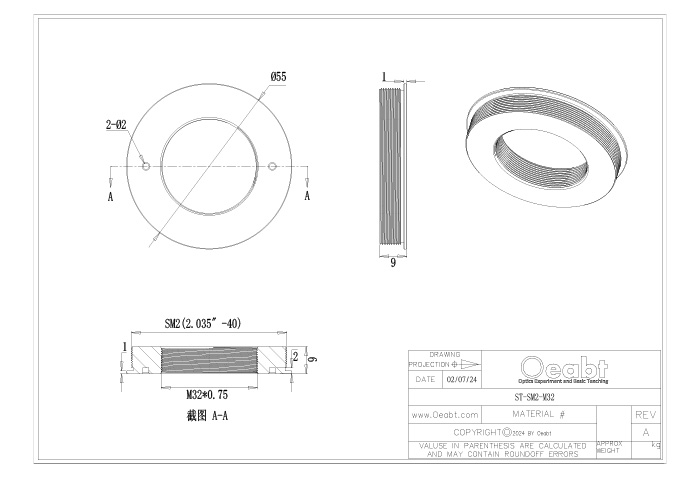

ST-SM2-M32 |
Ø37*12.5mm |
SM2(2.035”-40) |
M32*0.75 |
97.3g |
|
|

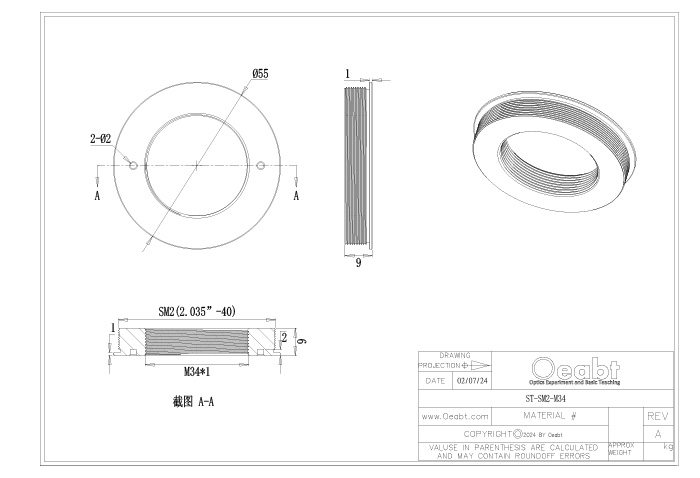

ST-SM2-M34 |
Ø44*12.5mm |
SM2(2.035”-40) |
M34*1 |
90.0g |
|
|
ST-SM2-M40 |
Ø51.7*5mm |
SM2(2.035”-40) |
M40*0.706 |
63.0g |
|

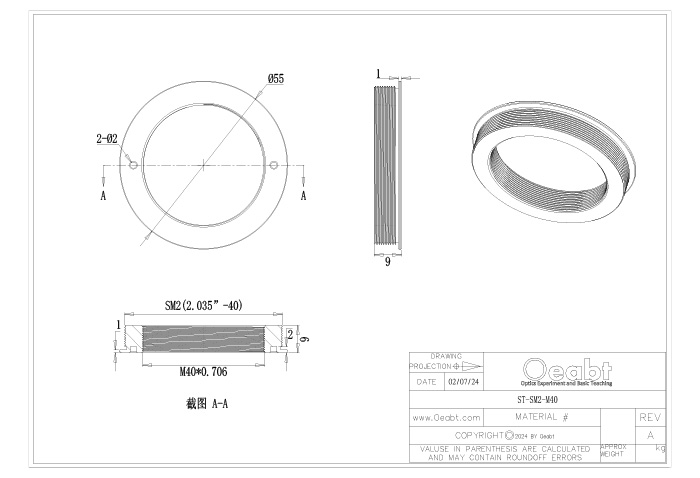

ST-SM2-M40 工程图下载
