产品说明

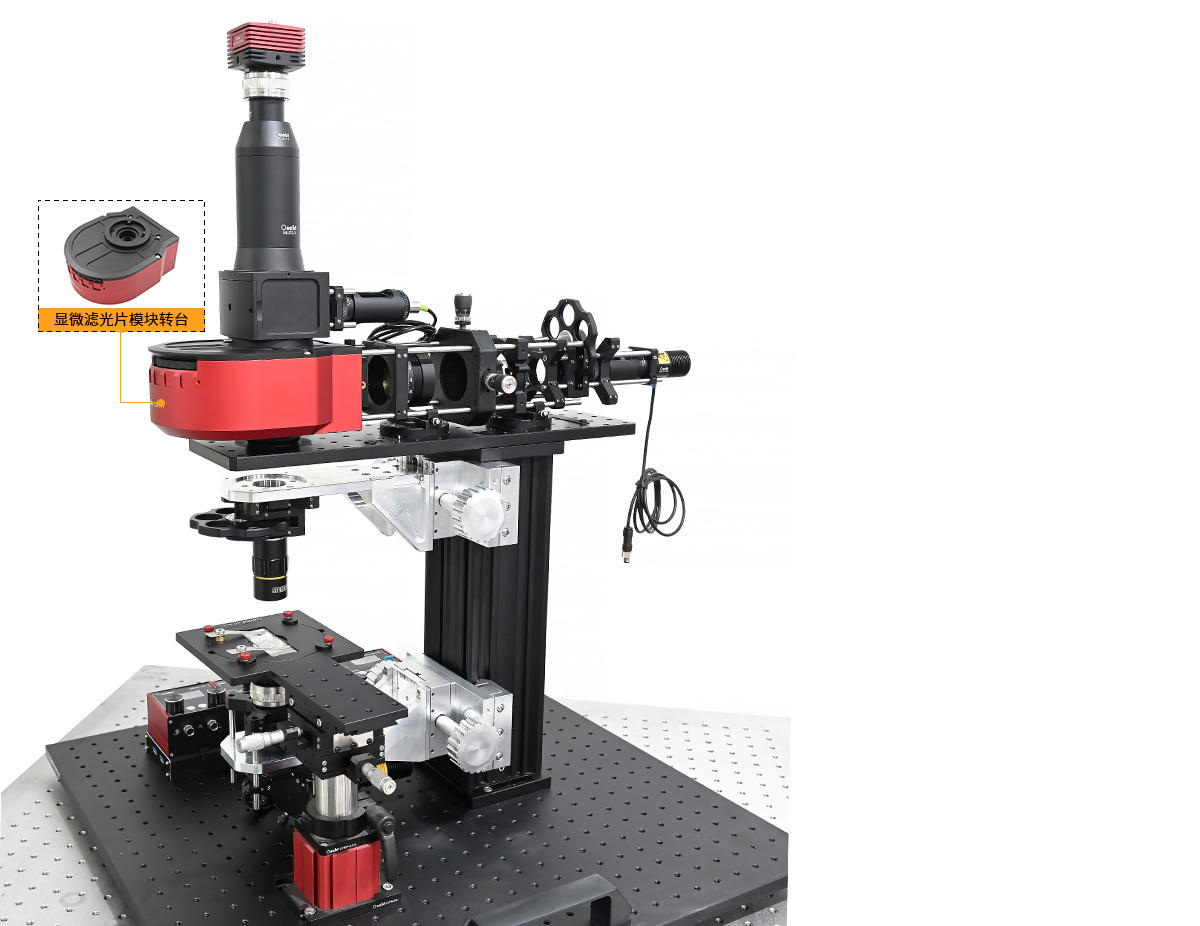

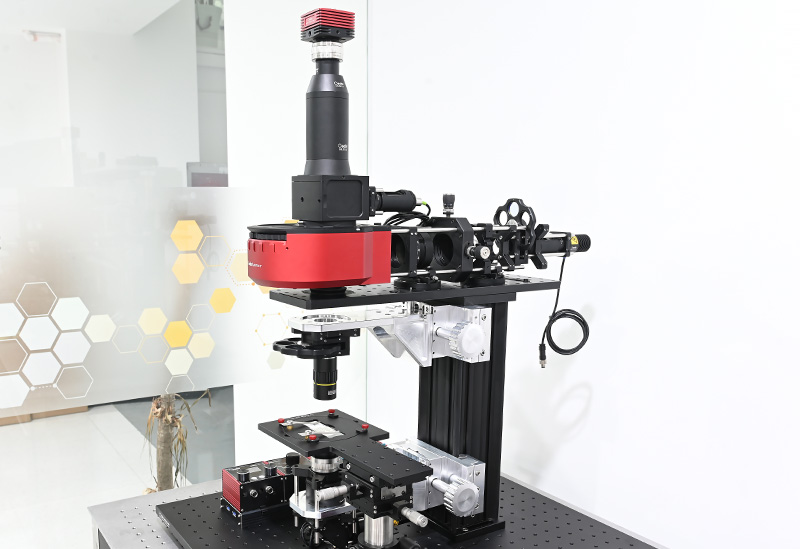

• 可自搭建落射照明式光路；
• 可拆卸的转台内置有3个滤光片立方组，最多容纳6个；

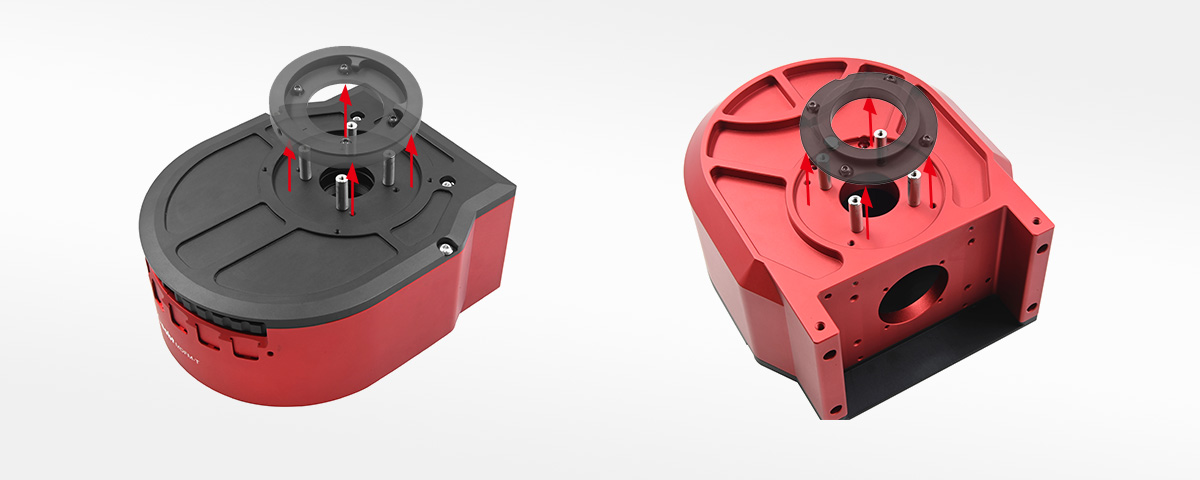

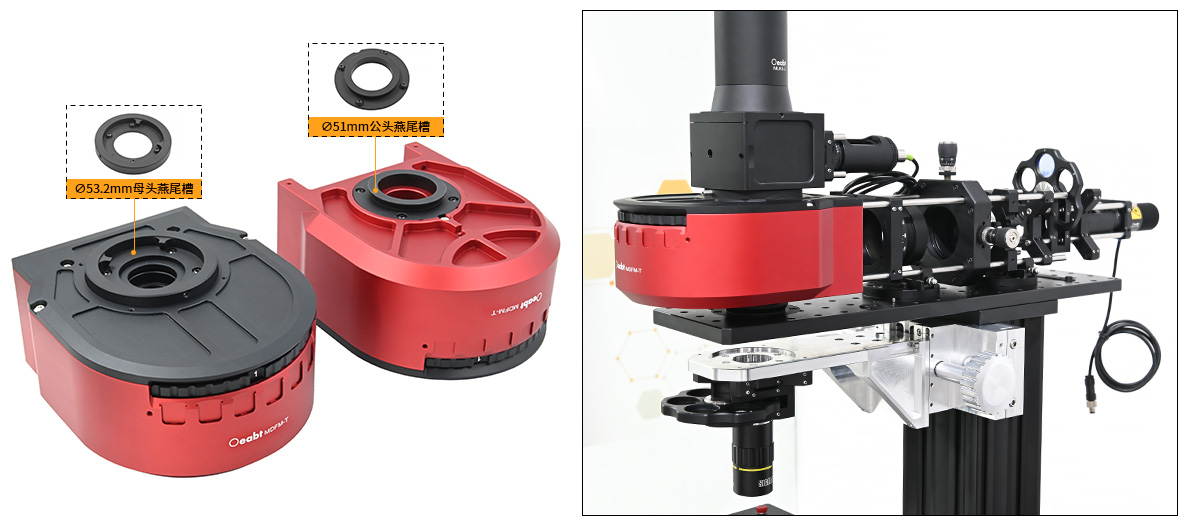

• 堆叠式设计，顶部和底部分别有Ø51mm的公母头燕尾块；
• 兼容Olympus制造的OEM滤光片立方；

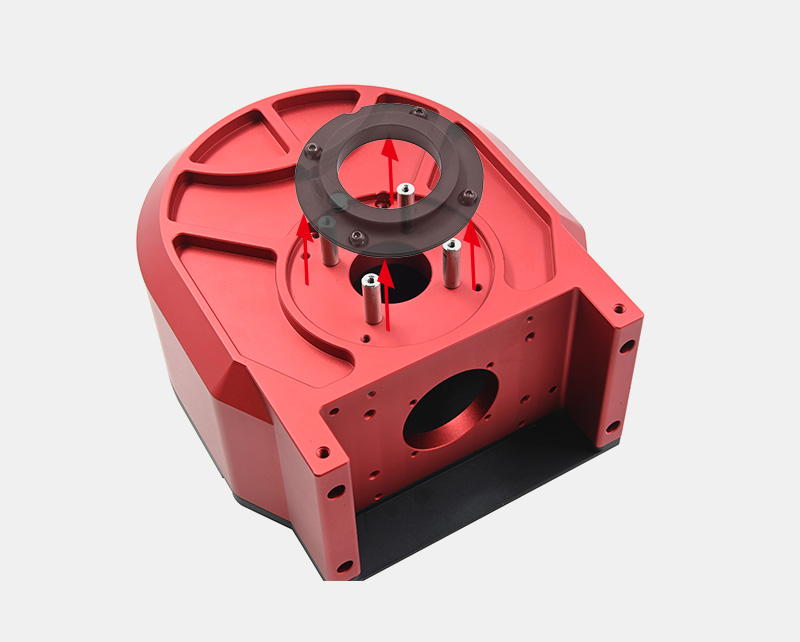

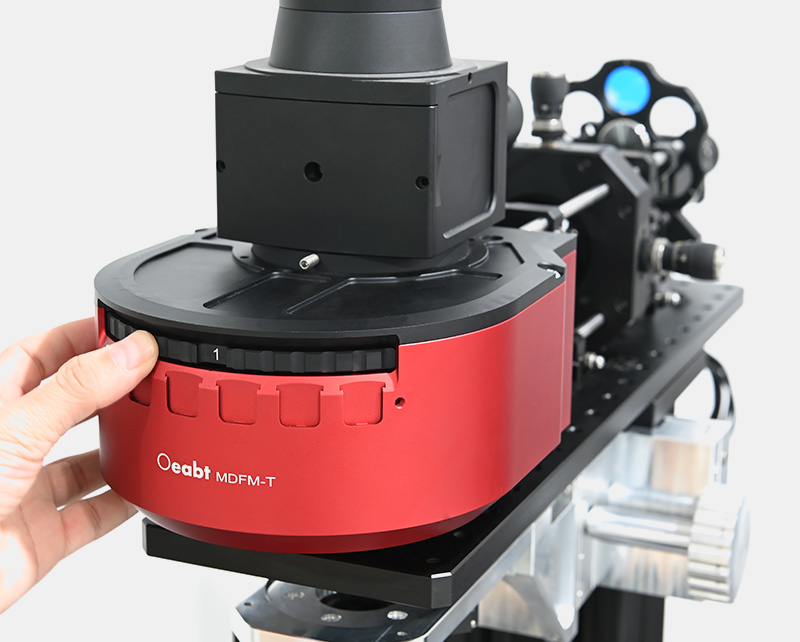

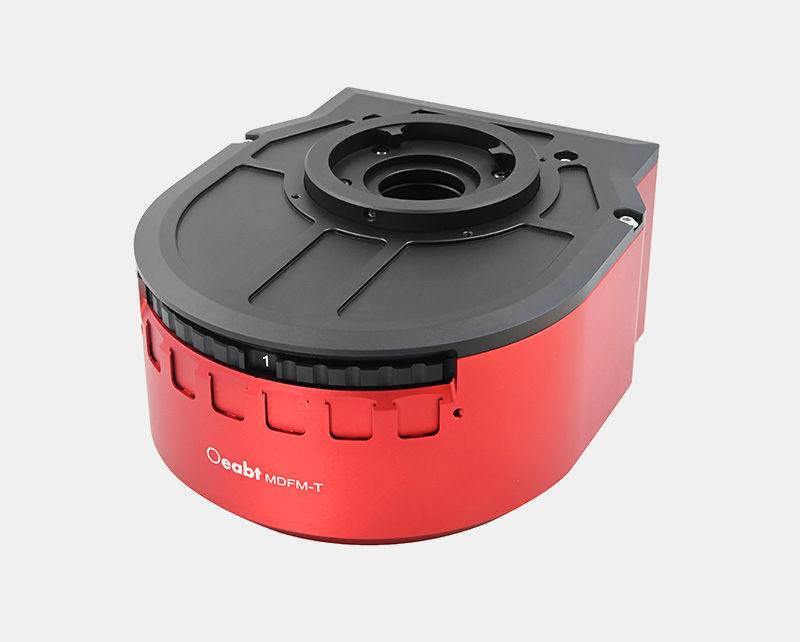

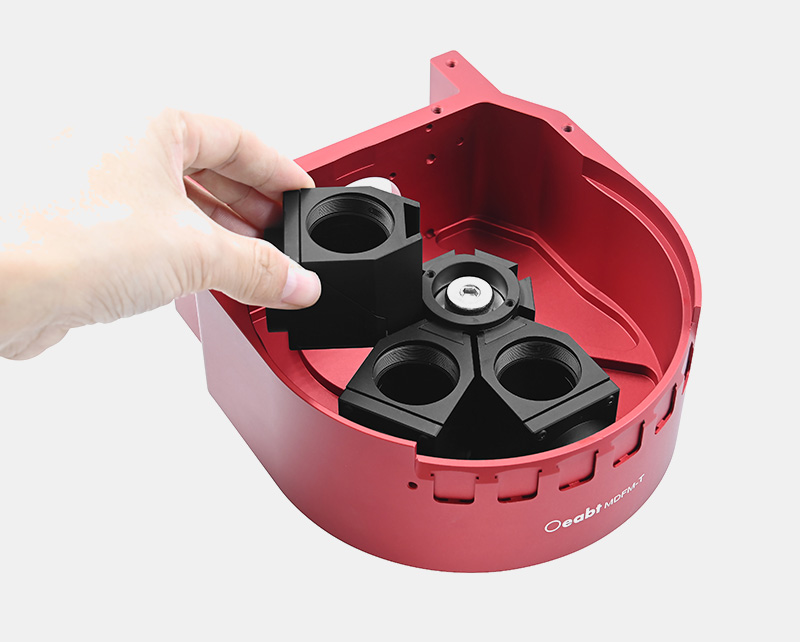

MDFM-T转台有一个可拆卸的旋转转轮，内置3个MDFM-MF2滤光片立方组。在显微系统中，滤光片转盘常用于调整样本的荧光显微镜成像，以及通过不同的滤光片选择合适的波长范围来增强或改变观察到的细胞结构或标记物。
| 型号 |
MDFM-T（内置3个MDFM-MF2） |
| 规格 |
172.5*145*82.2mm |
| 兼容立方 |
最多容纳6个MDFM-MF2荧光立方内胆 |
| 通光孔径 |
Ø38mm |
|
燕尾类型 |
【公头】Ø51mm,，α=60° |
|
【母头】Ø53.2mm,，α=60° |
|
|
螺孔类型 |
上盖板：4-40*8处，螺孔间距30、60mm |
|
底盖板：4-40*4处，螺孔间距30mm |
|
|

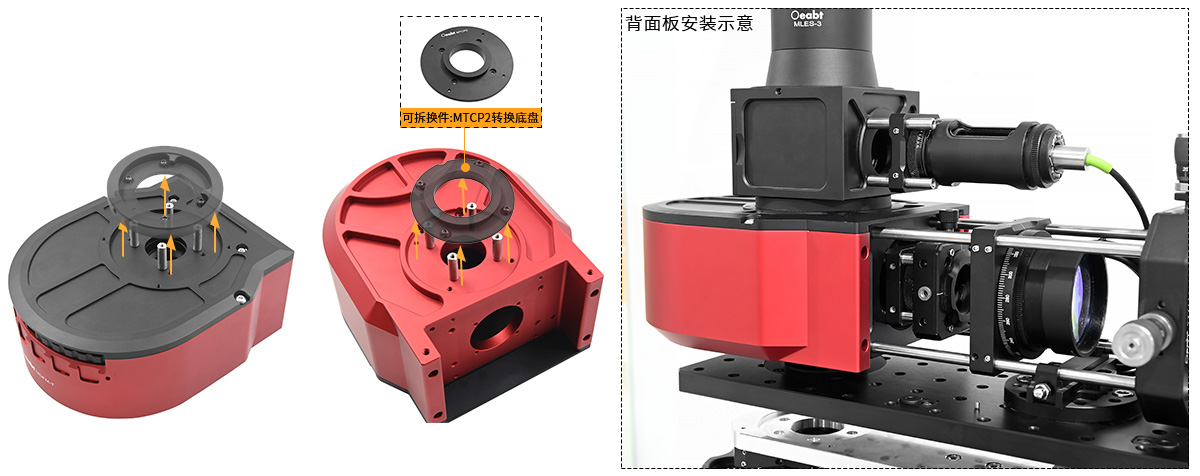

背面板：4-40*8处，螺孔间距30mm、60mm；M4*4处 |
|
| 重量 |
1858.5g |
| 材质 |
7075铝合金 |
| 型号 |

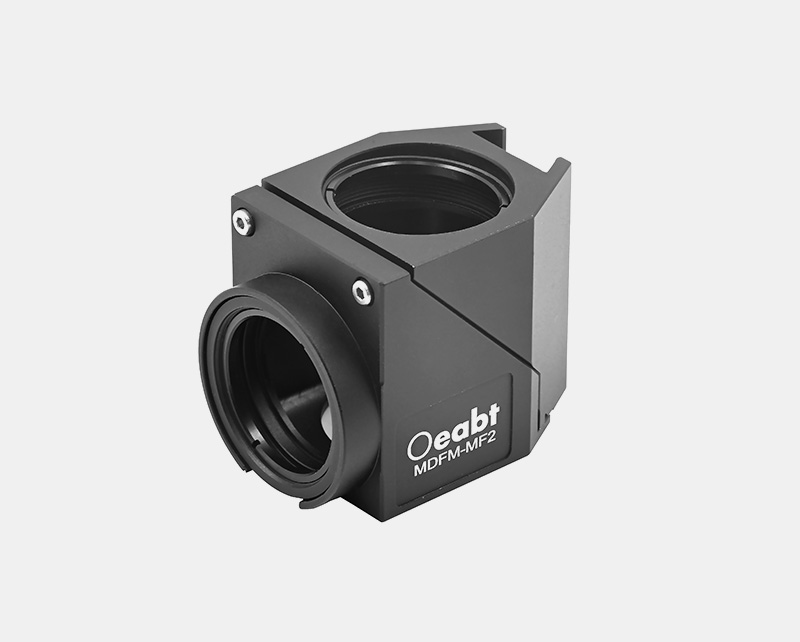

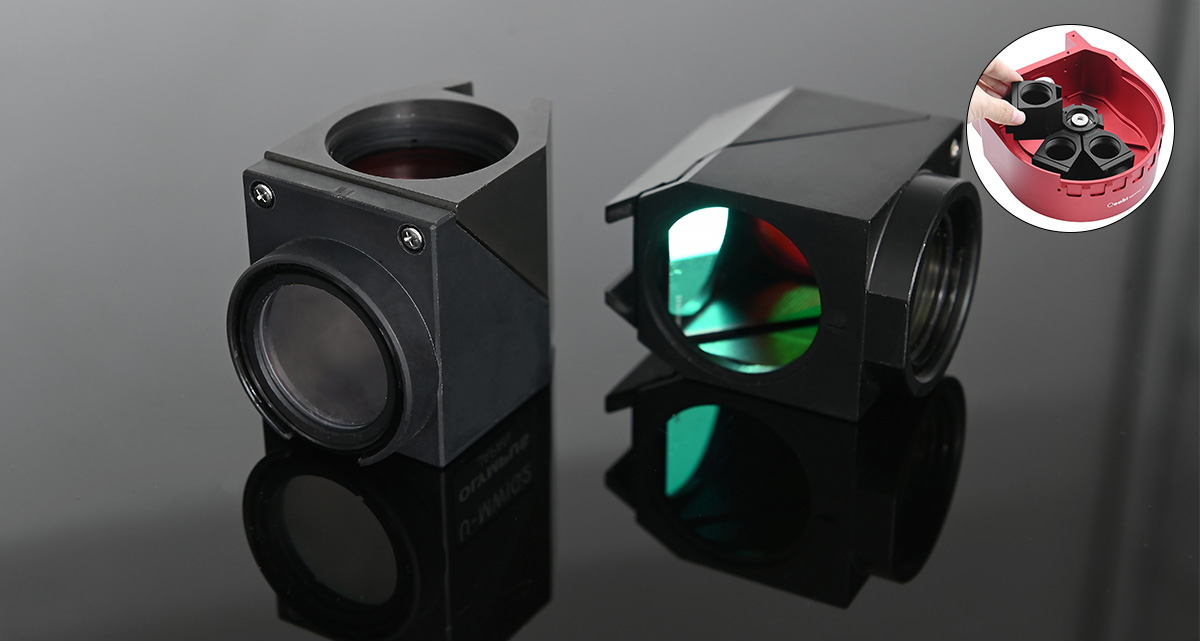

MDFM-MF2 |
| 规格 |
48.3*33.0*39.0mm |
|

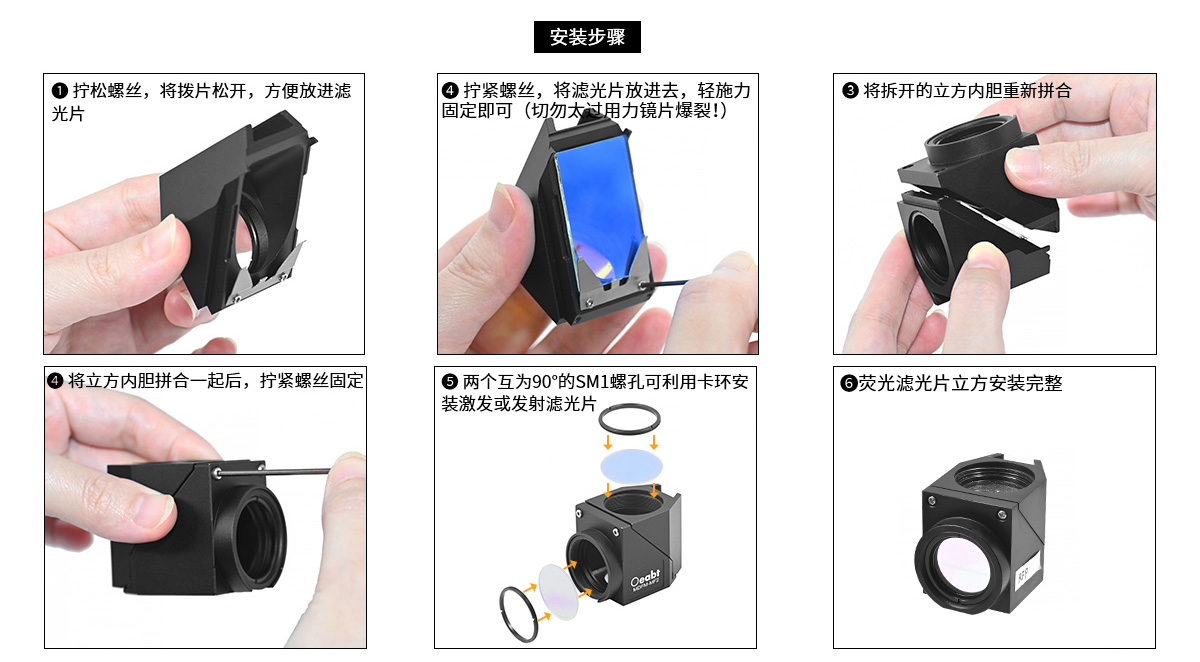

安装镜片 |
Ø25.4mm，厚度≤5mm的激发滤光片和发射滤光片 |
|
尺寸≤25.2*36.0*1.2mm的二向色镜 |
|
| 螺纹类型 |
SM1（1.035”-40）内螺纹 |
| 重量 |
51.6g |
| 材质 |
7075铝合金 |
| 型号 |

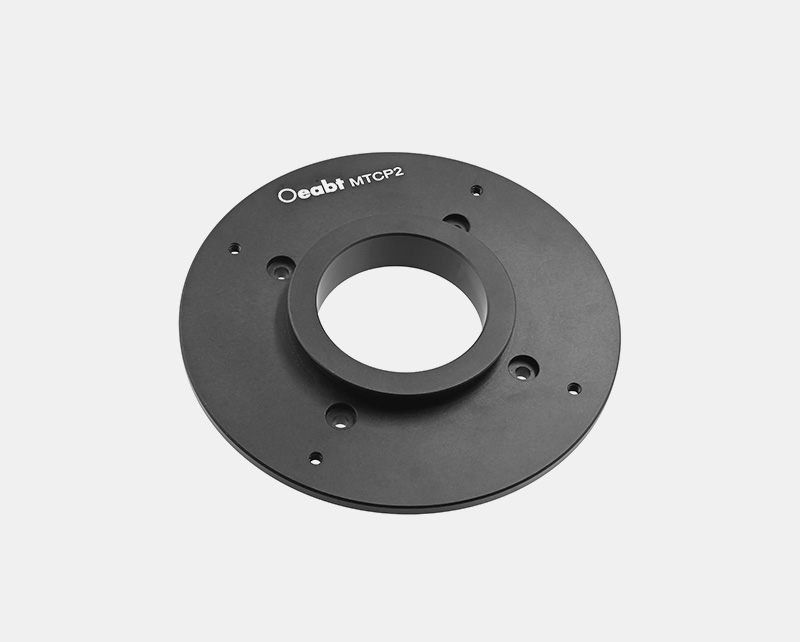

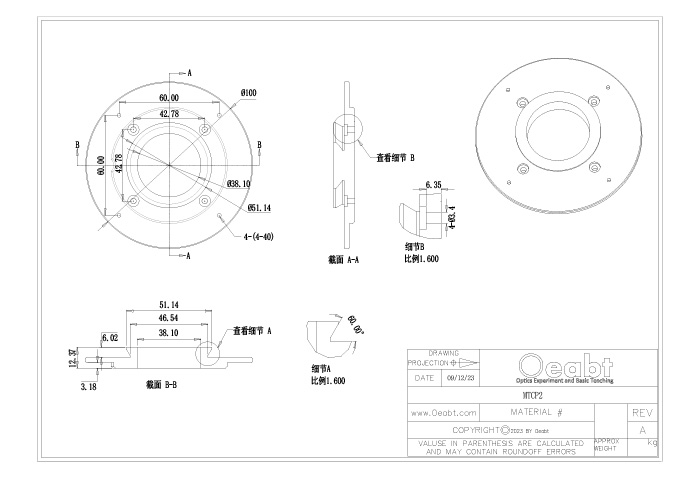

MTCP2 |
| 规格 |
Ø100*12.4mm |
| 燕尾类型 |
【公头】Ø51mm，α=60° |
| 通光孔径 |
Ø38.1mm |
| 螺孔类型 |
4-40*4处，螺孔间距60mm；M4*4处（沉头孔） |
| 重量 |
90.0g |
| 材质 |
7075铝合金 |

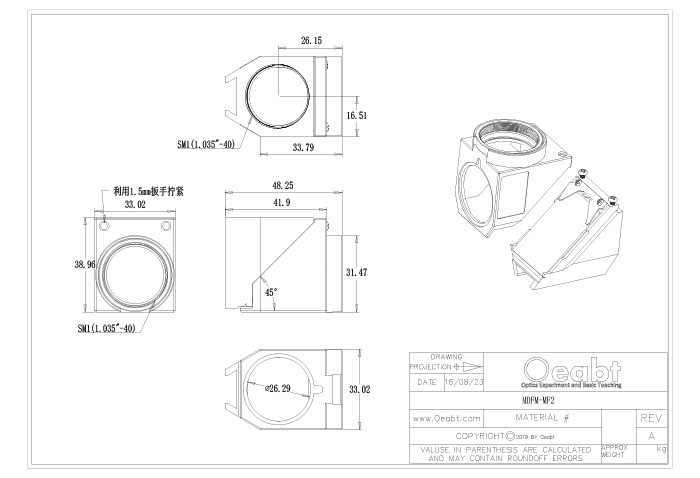

MDFM-MF2 工程图下载
