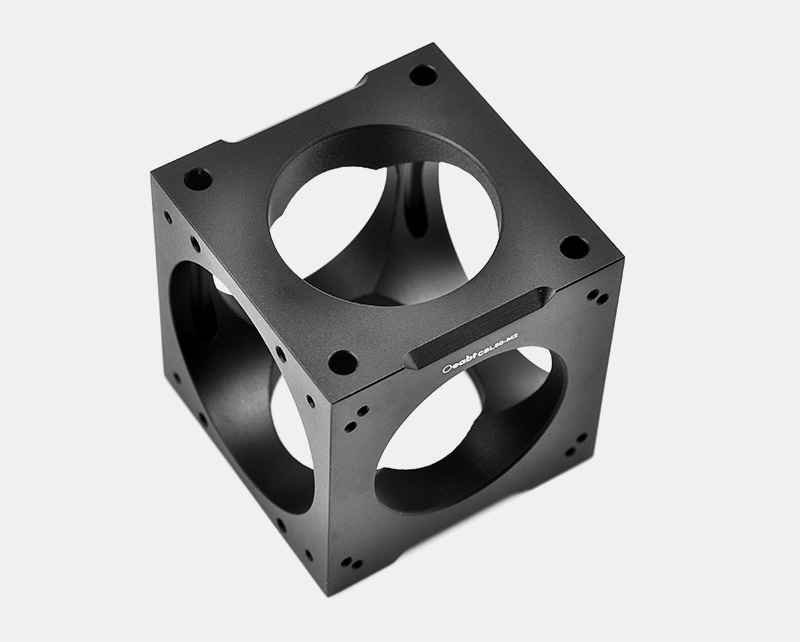

• 立方体四个内螺纹端口标准为SM2(2.035-40)；
• 端口允许将立方体与其它配件集成，提供在内部安装光学元件的载体；
• 两面有Ø6.02mm通孔，用于安装笼杆；
• 四个面上开有4-40美制螺孔，能够安装不同方向的Ø6mm笼杆；
• 兼容60mm笼式系统；

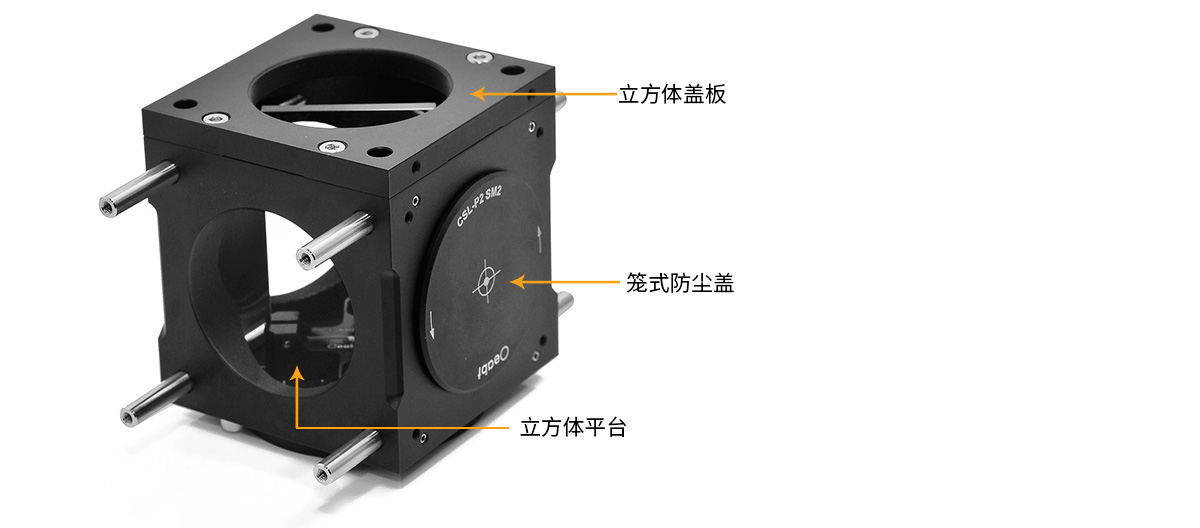

（1）立方体侧面的螺纹孔径为SM2(2.035”-40)，兼容标准SM2内螺纹组件；顶面/底面为平滑孔，两面的M4孔可固定组装立方体平台或盖板，提供一种在立方体内部安装诸如分束器等光学元件的方法；
❶ 立方体盖板 点击查看 >
❷ 笼式防尘盖 点击查看 >
❸ 立方体平台 点击查看 >

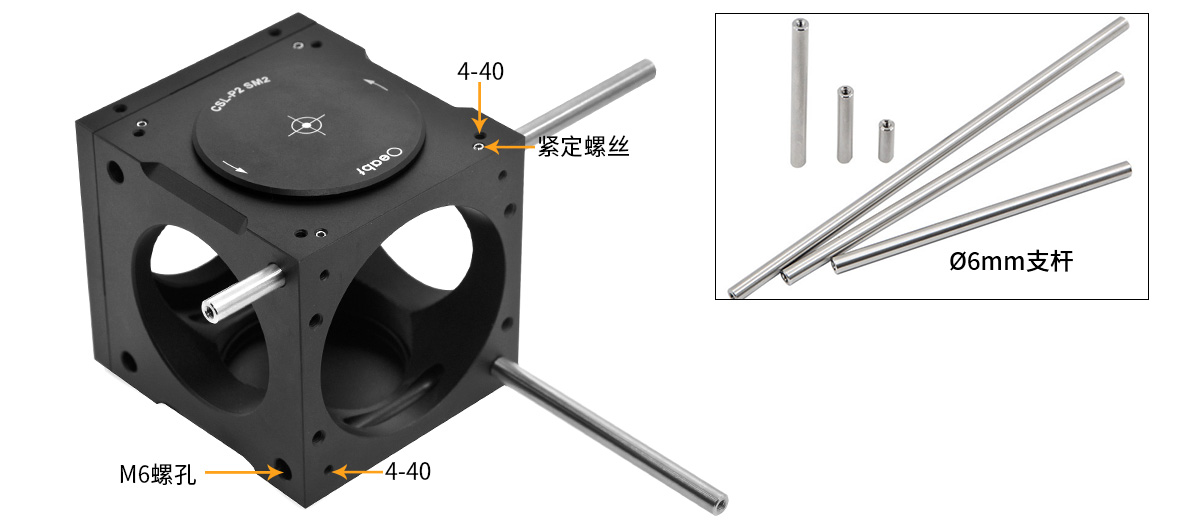

（2）立方体两个面加工有用于笼式支杆的Ø6mm通孔,而另四个面具有用于将笼式支杆拧在立方体上的4-40螺孔。通孔允许立方体沿着笼式支杆移动，然后使用立方体上的M3紧定螺丝锁紧；

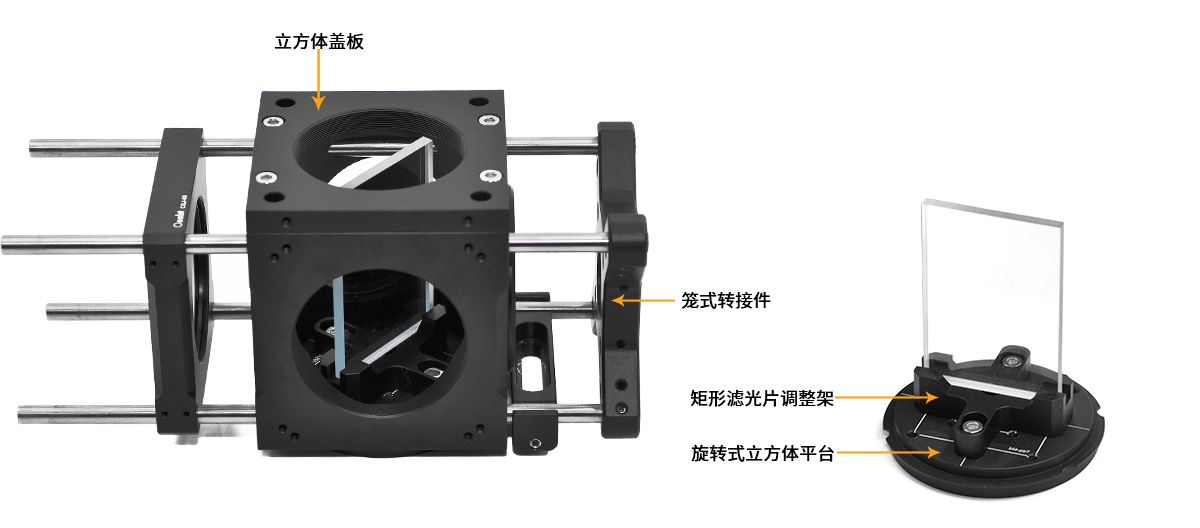

（3）该立方体的可搭配SM2螺纹盖板(用于立方体的顶面和底面)、用于棱镜和分束器的刚性可调平台，以及Ø2英寸光学元件安装座。这些配件对于60mm笼式系统中的分束器尤其有用；

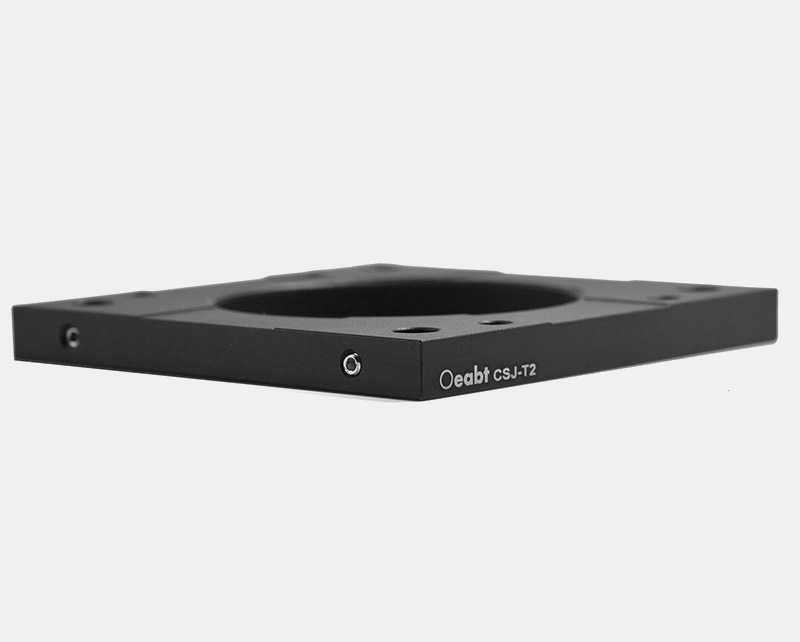

❶ CSJ-T2 立方体螺纹盖板 点击查看 >
❷ CSM-3060A 30mm*60mm转接件 点击查看 >
❸ LFM-A 矩形滤光片调整架 点击查看 >
❹ LB60系列 立方体旋转平台 点击查看 >

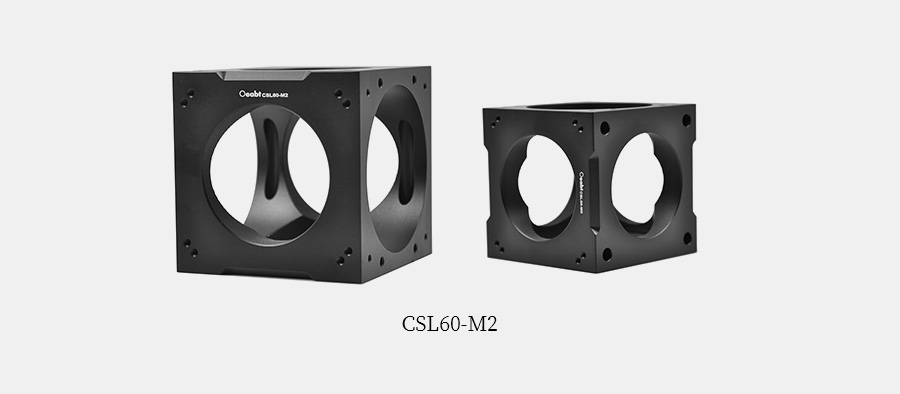

（4）▶60mm笼式立方体；▶30mm笼式立方体；

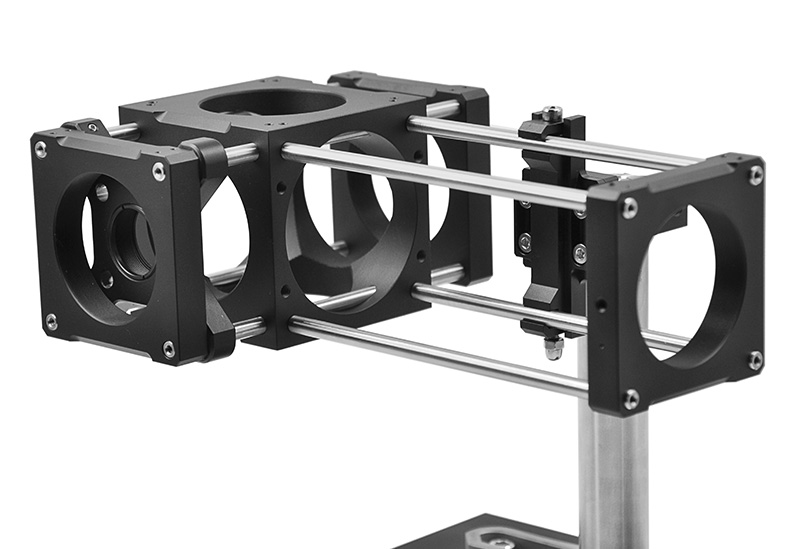

1.安装方式：

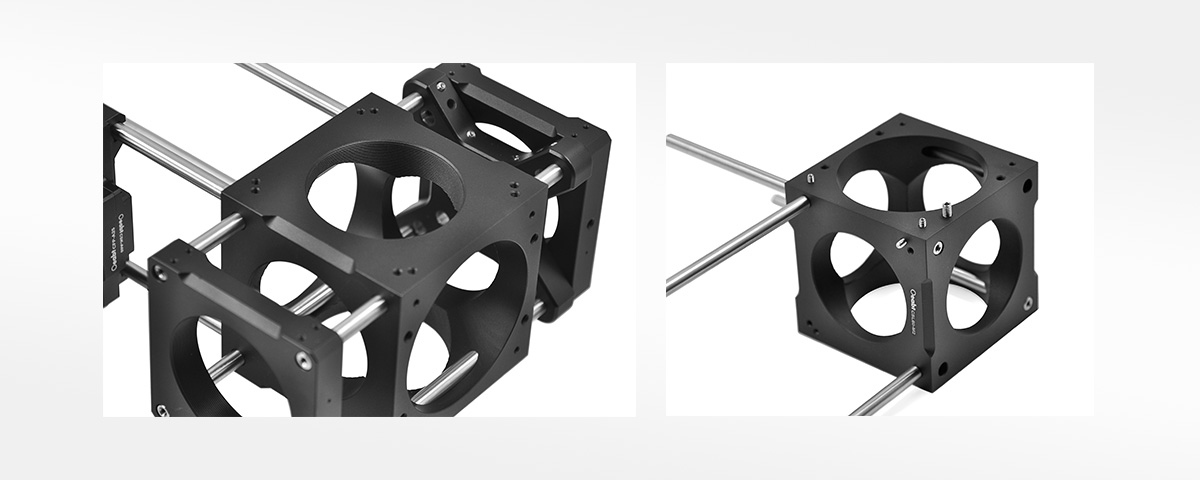

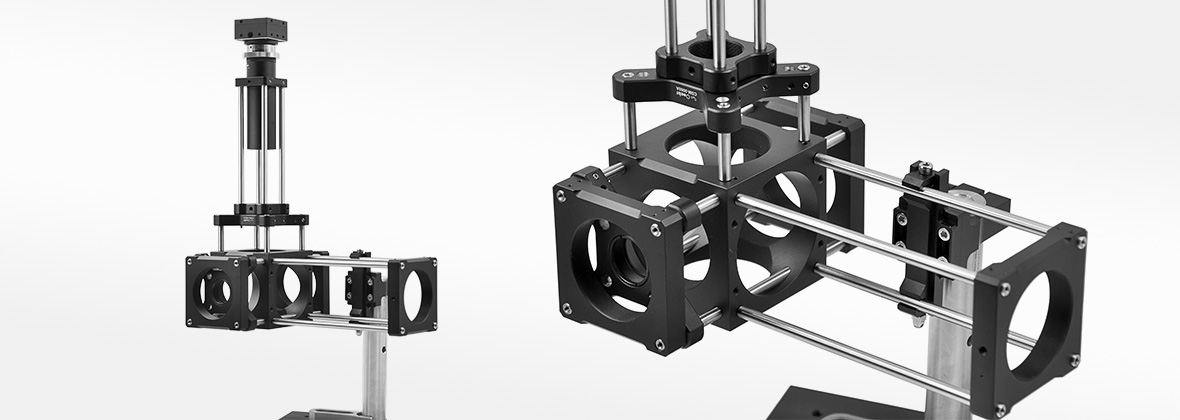

Oeabt的笼式系统提供不同的可用于笼式共轴系统的配件和转接件，可通过安装接杆或透镜套管，可以将笼式系统集成到光学设备中去。

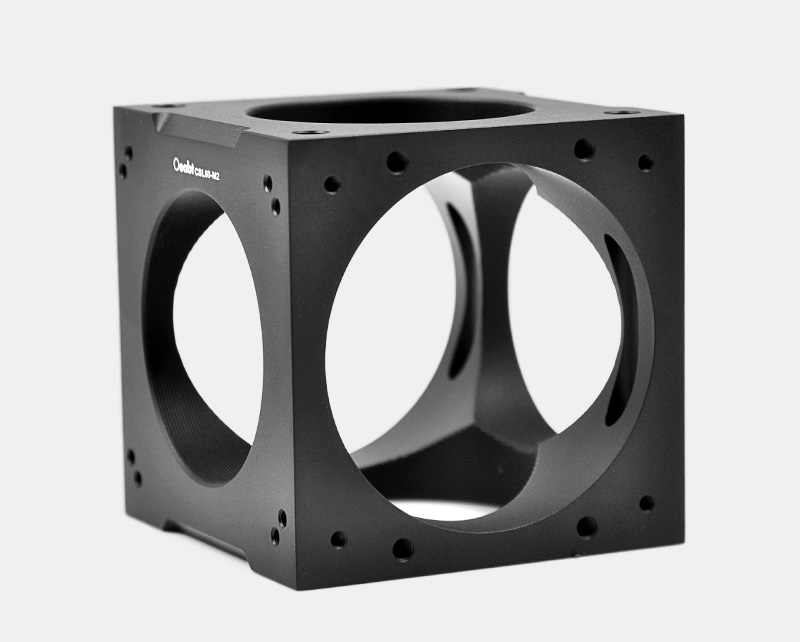

• 立方体四个内螺纹端口标准为SM2(2.035-40)；
• 端口允许将立方体与其它配件集成，提供在内部安装光学元件的载体；
• 两面有Ø6.02mm通孔，用于安装笼杆；
• 四个面上开有4-40美制螺孔，能够安装不同方向的Ø6mm笼杆；
• 兼容60mm笼式系统；

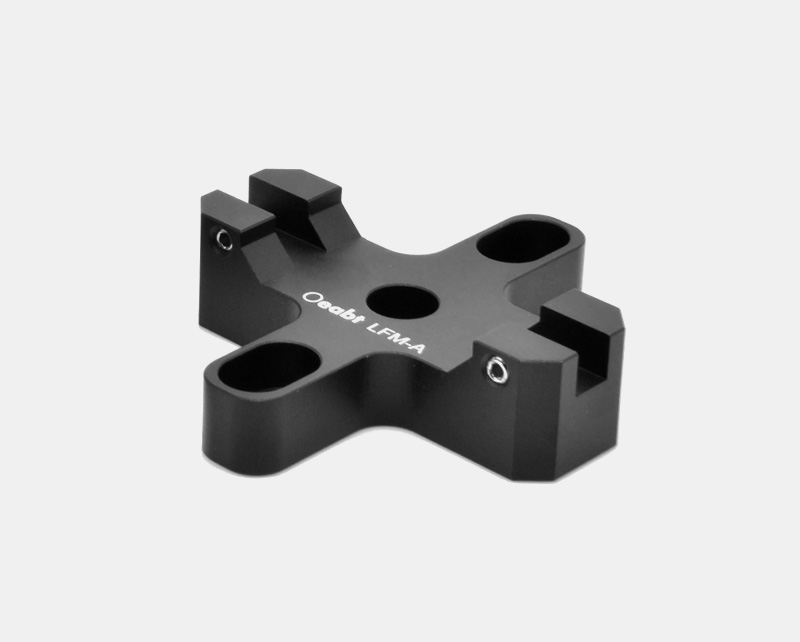

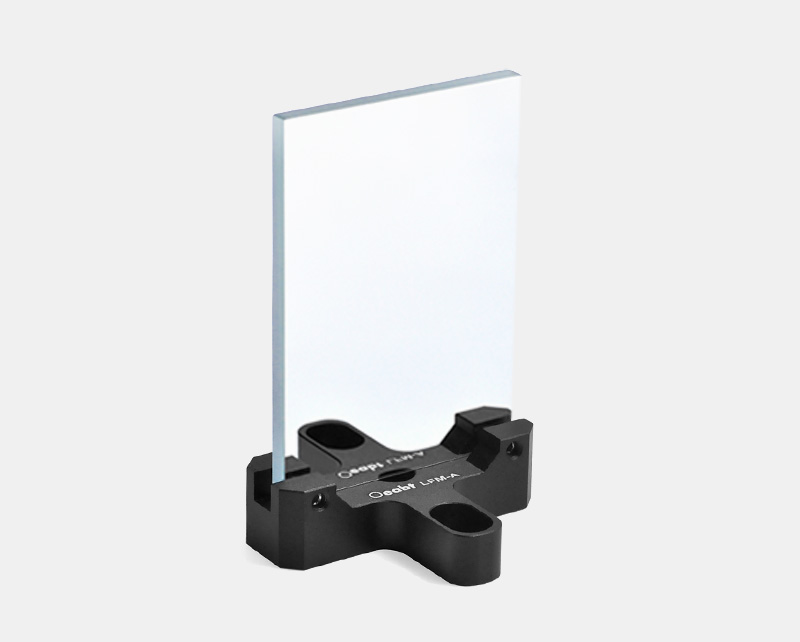

• LFM2-A矩形滤光片架，可夹持厚度小于4.8mm的矩形或正方形镜片；
• 可夹持高至58mm和长达42-60mm的矩形或正方形滤光片；
• 两个紧定机构稳固光学元件的位置；
• 兼容BL60-A平台和BL60-C倾斜平台；

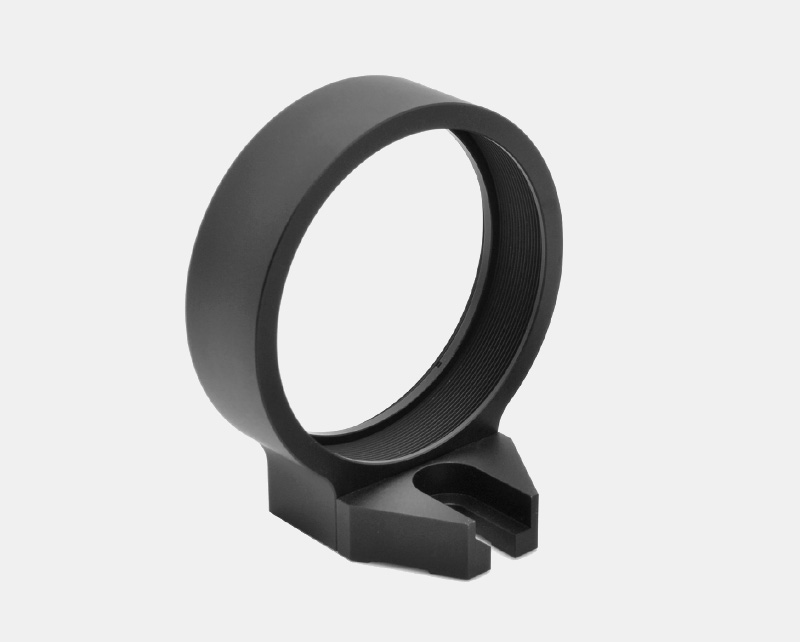

• LFM2-B圆形光元件安装座，带SM2（2.035”-40）螺纹孔；
• 可安装Ø2英寸，最大厚度为13mm的光学元件；
• 兼容BL60-A平台和BL60-C倾斜平台；

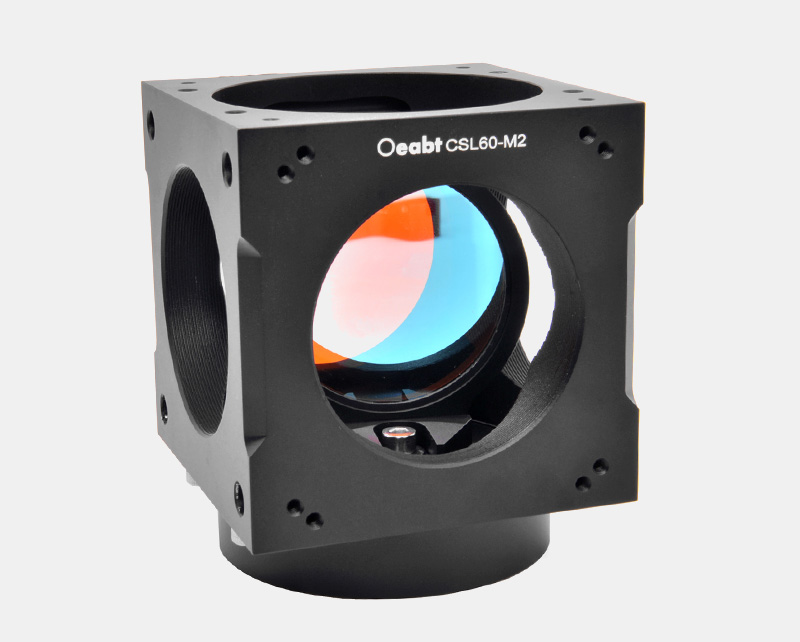

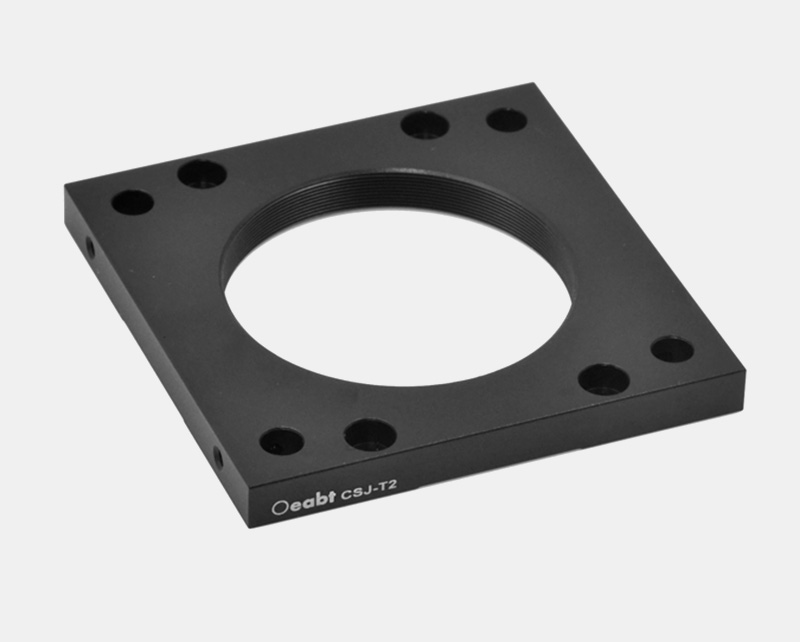

• 与CSL60-M2笼式立方体兼容，允许SM2螺纹组件连接在立方体的顶面或底面；
• 带SM2（2.035”-40）内螺纹,搭配套管屏蔽组件，可实现SM2转SM1螺纹套管转换；
• 搭配笼式防尘盖，可提供避光的环境；
• 转换盖板上有用于笼式支杆的Ø6mm通孔；
• 侧面的3mm紧固螺丝，可锁定笼杆固定位置；
• 兼容60mm笼式系统；

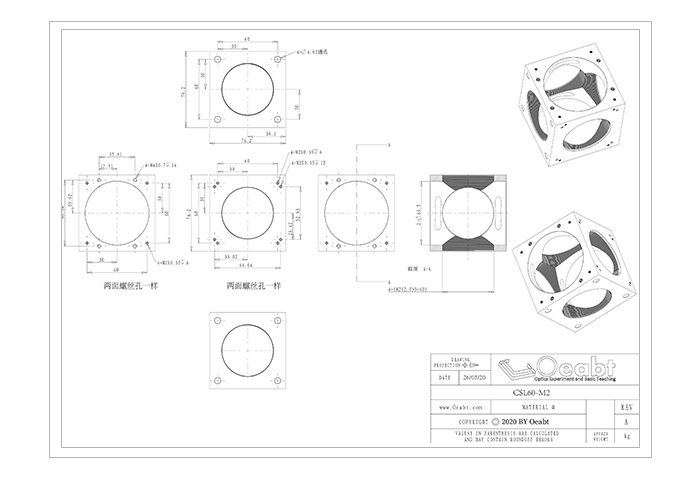

工程图下载
