产品说明

• 兼容Ø2英寸（Ø50.8mm）的光学元件相对于光轴以45°角安装；

• 提供±4º俯仰和倾斜调节；

• 兼容60mm笼式系统和SM2 (2.035"-40)螺纹；

• 可选4-40螺纹孔或Ø6mm通孔安装Ø6mm笼杆；

• 侧面的M4/M6螺纹孔可安装Ø12mm或Ø1英寸接杆；

• KCD2L-M1A/KCD2L-M2带锁定螺丝，可锁定调节器；

笼式直角可调安装架为平均水平位置处于45°角安装在安装板中的光学元件提供±4°的俯仰和倾斜调节。安装板可兼容Ø2英寸(Ø50.8mm)的光学元件，安装镜片厚度不得薄于4mm。调整座具有8个4-40螺孔或8个Ø6mm通孔，它们的间隔匹配我们的60mm笼式系统，将两个这些直角笼式安装座有效地连接、调节和锁定在笼式系统内。

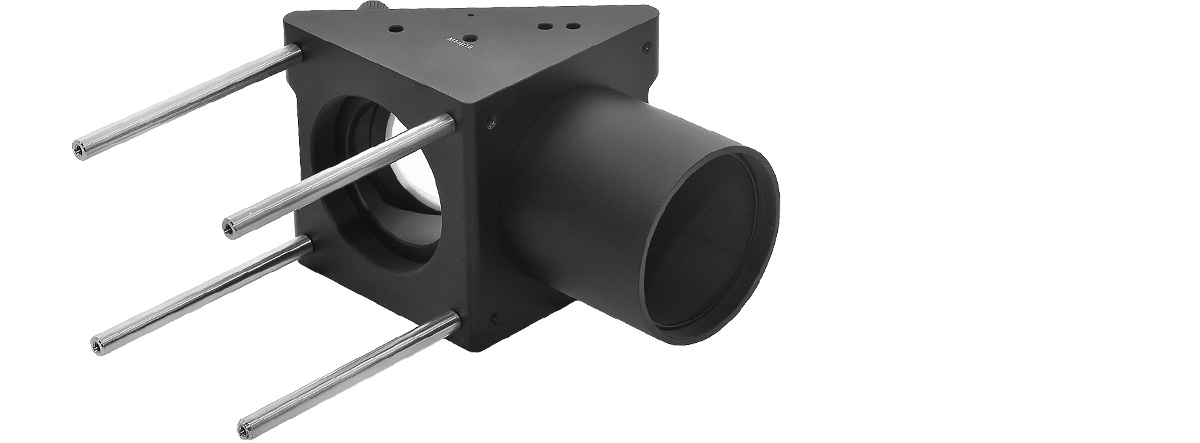

60mm笼式直角调整架
规格	76.276.276.2mm
端口孔径	Ø50.9mm光滑端口/SM2螺纹端口
调节范围	仰俯倾斜±4°
通孔间距	60mm*60mm
螺纹类型	M4/M6
材质	7075铝合金

型号	参数
KCD2L-M1 \| 连接杆孔径:4-40螺纹;重量:429.4g;
KCD2L-M1A (可锁定) \| 连接杆孔径:4-40螺纹; 重量:434.4g;
KCD2L-M2 (可锁定) \| 连接杆孔径:Ø6mm通孔; 重量:433.4g;

示意图

通用参数

☑光学知识点

- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号, 但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS，美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小，螺距一样为每英寸40牙。具体尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2则表示1和2英寸】

系列	类型	螺纹(in)	公称直径(mm)	小径(mm)	中径(mm)	大径(mm)
SM05	内	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	内	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05	26.19±0.06
SM2	内	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

☑产品描述

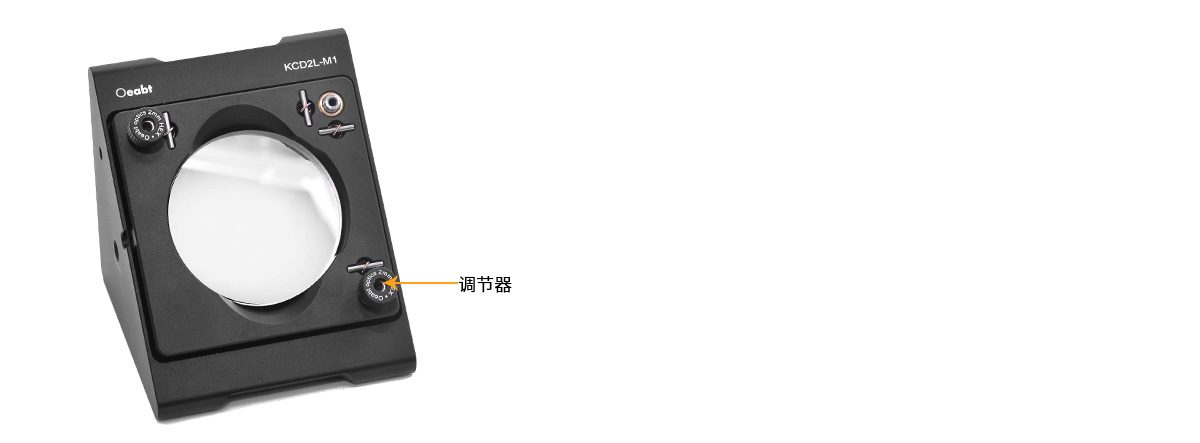

（1）笼式直角可调安装架为平均水平位置处于45°角安装在安装板中的光学元件提供±4°的俯仰和倾斜调节。俯仰倾斜调节用三个100 TPI ( “TPI”:Threads per Inch，每英寸牙数)调节螺丝来致动,实现平稳、高分辨率的运动。这些调节板中的两个包含可拆卸的旋钮,而第三个必须用2mm的六角扳手或球头起子调节。

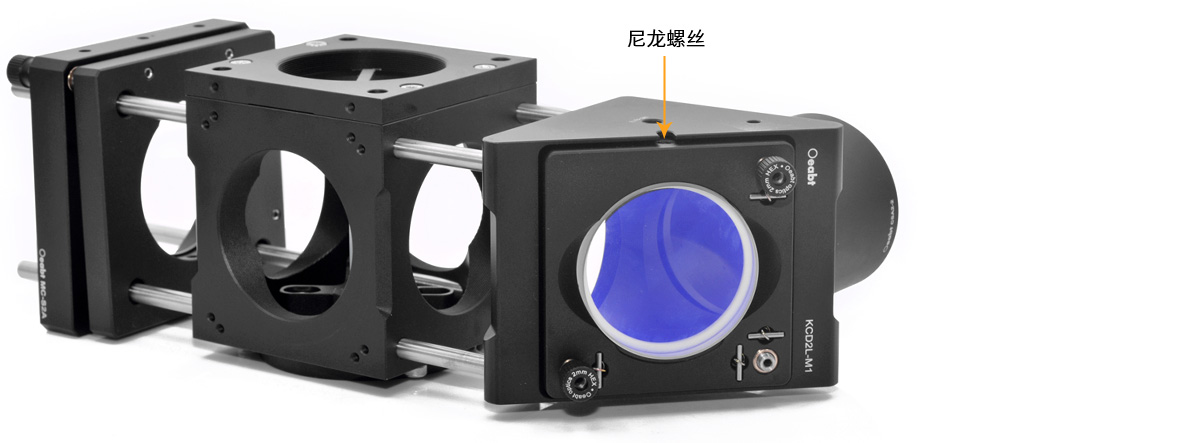

（2）安装板可兼容Ø2英寸(Ø50.8mm)的光学元件，安装镜片厚度不得薄于4mm。用一个2mm六角扳手或球头起子通过安装座侧方的尼龙头螺丝件固定光学元件。侧面设计不会限制要安装的光学元件的厚度，而且即使安装座上装有笼杆或透镜套管，也还是可以操作已安装的光学元件。

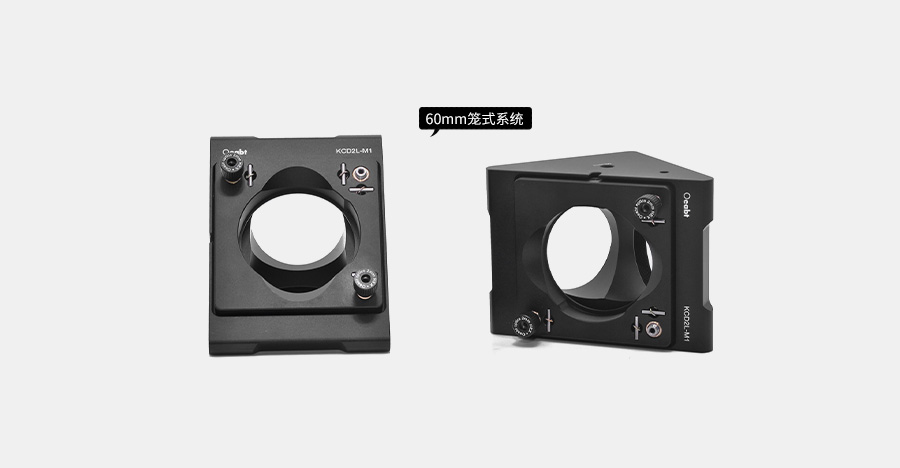

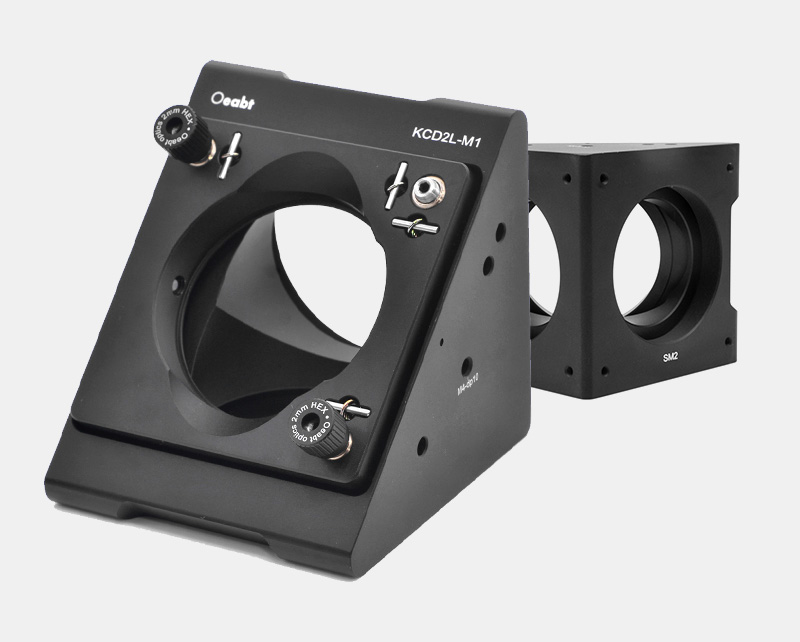

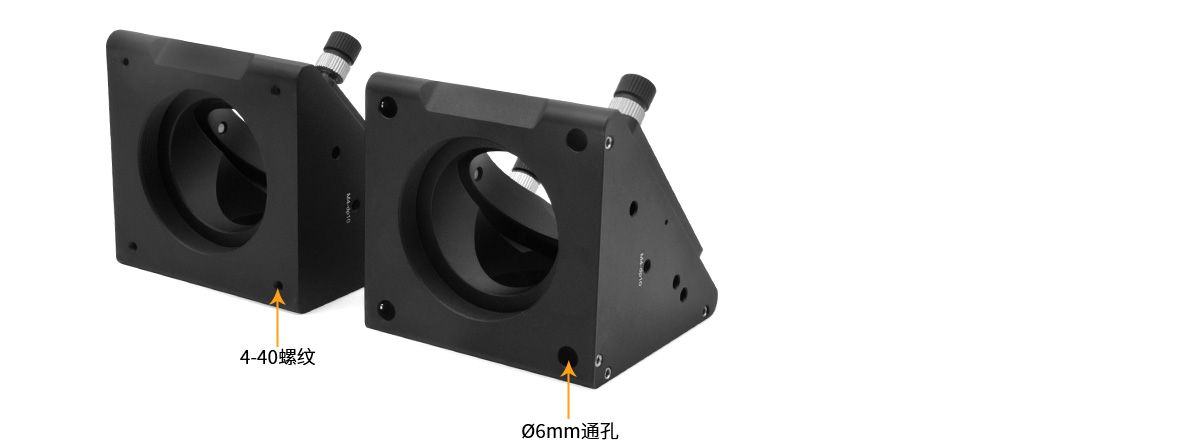

（3）端口口处有SM2(2.035"-40)螺纹孔，调整座具有8个4-40螺孔或8个Ø6mm通孔，兼容我们的PCM-S系列笼杆。它们的间隔匹配我们的60mm笼式系统，将两个这些直角笼式安装座有效地连接、调节和锁定在笼式系统内。

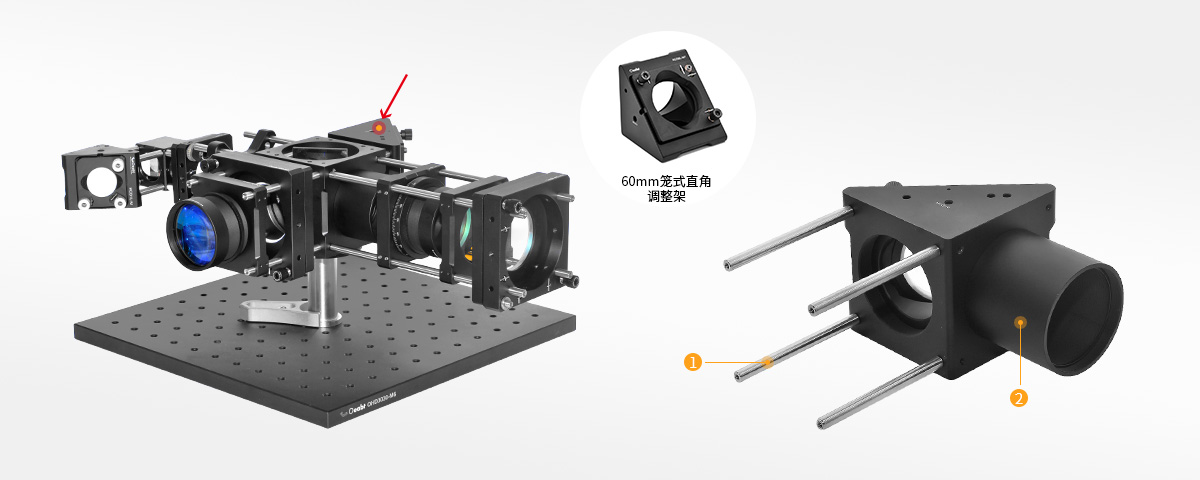

（4）连接杆示意：

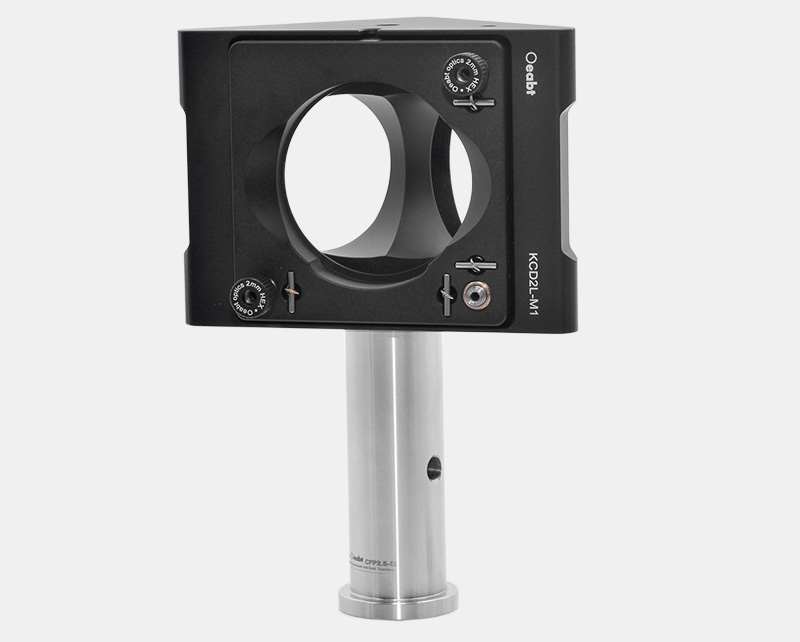

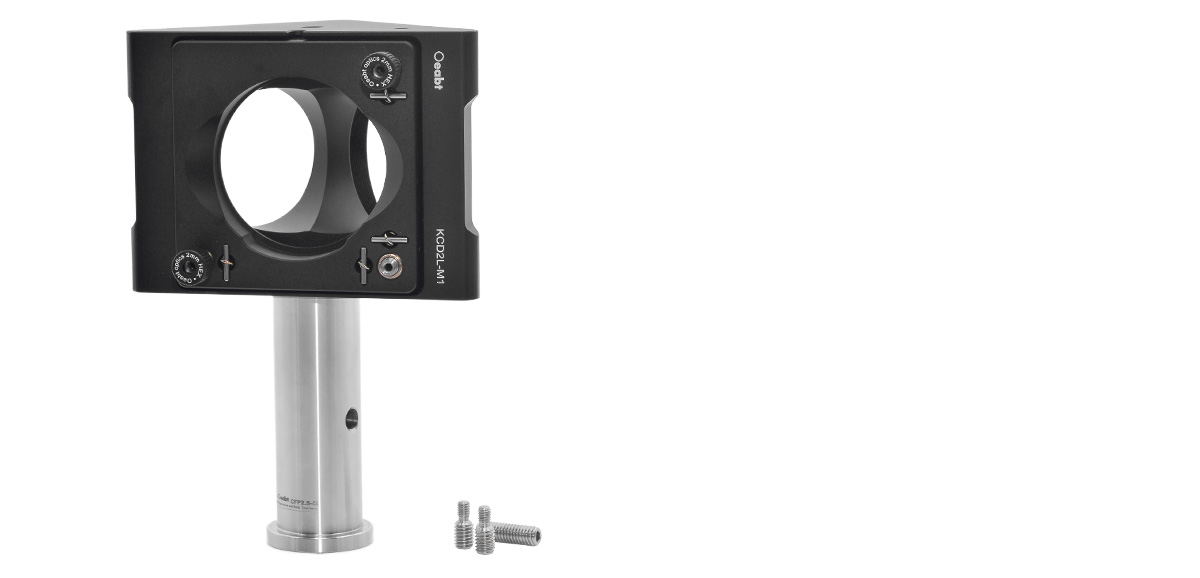

（5）侧面各有一个M4/M6螺纹孔，可安装Ø12mm接杆和Ø1英寸接杆，用于自由空间搭建使用。

❶ PCM-S系列 Ø6mm笼式支杆点击购买 >

❷ CSA2系列 Ø2英寸公转母透镜套筒点击购买 >

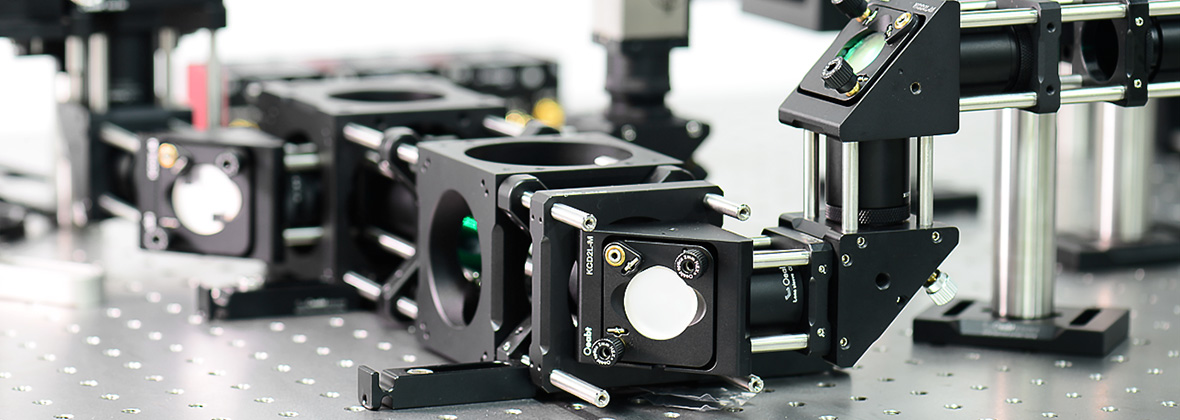

Oeabt的笼式系统提供不同的可用于笼式共轴系统的配件和转接件，可通过安装接杆或透镜套管，可以将笼式系统集成到光学设备中去。

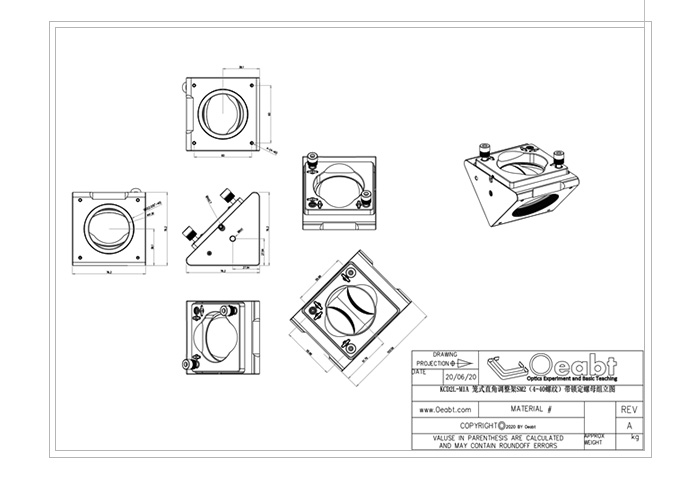

KCD2L-M系列工程图下载

KCD2L-M1系列 60mm笼式直角调整架

• 兼容Ø2英寸（Ø50.8mm）的光学元件相对于光轴以45°角安装；

• 提供±4º俯仰和倾斜调节；

• 兼容60mm笼式系统和SM2 (2.035"-40)螺纹；

• 4-40螺纹孔可安装PCM-S系列Ø6mm支杆；

• 侧面的M4/M6螺纹孔可安装Ø12mm或Ø1英寸接杆；

• KCD2L-M1A带锁定螺丝，可锁定调节器；

【4-40螺纹孔】笼式直角可调安装架为平均水平位置处于45°角安装在安装板中的光学元件提供±4°的俯仰和倾斜调节。安装板可兼容Ø2英寸(Ø50.8mm)的光学元件，安装镜片厚度不得薄于4mm。调整座具有8个4-40螺孔，它们的间隔匹配我们的60mm笼式系统，将两个这些直角笼式安装座有效地连接、调节和锁定在笼式系统内。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： KCD2L-M1

规格： 4-40螺纹孔

工程图：点击下载

对比：

单价：￥525

发货日期： 7天内

购物车：

KCD2L-M1 60mm笼式直角调整架

规格

76.2*76.2*76.2mm
材质

7075铝合金
重量

429.4g
中心孔径

螺纹类型

产品描述

螺纹孔: 4-40;M4/M6;孔间距: 60*60mm;
型号： KCD2L-M1A

规格： 4-40螺纹孔(可锁定)

工程图：点击下载

对比：

单价：￥545

发货日期：当天

购物车：

KCD2L-M1A 60mm笼式直角调整架

规格

76.2*76.2*76.2mm
材质

7075铝合金
重量

434.4g
中心孔径

螺纹类型

产品描述

螺纹孔: 4-40;M4/M6;孔间距: 60*60mm;

KCD2L-M2 60mm笼式直角调整架

• 兼容Ø2英寸（Ø50.8mm）的光学元件相对于光轴以45°角安装；

• 提供±4º俯仰和倾斜调节；

• 兼容60mm笼式系统和SM2 (2.035"-40)螺纹；

• Ø6mm通孔可安装PCM-S系列Ø6mm支杆；

• 侧面的M4/M6螺纹孔可安装Ø12mm或Ø1英寸接杆；

• KCD2L-M2带锁定螺丝，可锁定调节器；

【4-40螺纹孔】笼式直角可调安装架为平均水平位置处于45°角安装在安装板中的光学元件提供±4°的俯仰和倾斜调节。安装板可兼容Ø2英寸(Ø50.8mm)的光学元件，安装镜片厚度不得薄于4mm。调整座具有8个Ø6mm通孔，它们的间隔匹配我们的60mm笼式系统，将两个这些直角笼式安装座有效地连接、调节和锁定在笼式系统内。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： KCD2L-M2

规格： Ø6mm通孔(可锁定)

工程图：点击下载

对比：

单价：￥545

发货日期：当天

购物车：

KCD2L-M2 60mm笼式直角调整架

规格

76.2*76.2*76.2mm
材质

7075铝合金　　
重量

433.4g
中心孔径

螺纹类型

产品描述

Ø6mm平滑孔;螺纹:M4/M6;孔间距::60*60mm;

型号	参数
KCD2L-M1 \| 连接杆孔径:4-40螺纹;重量:429.4g;
KCD2L-M1A (可锁定) \| 连接杆孔径:4-40螺纹; 重量:434.4g;
KCD2L-M2 (可锁定) \| 连接杆孔径:Ø6mm通孔; 重量:433.4g;
