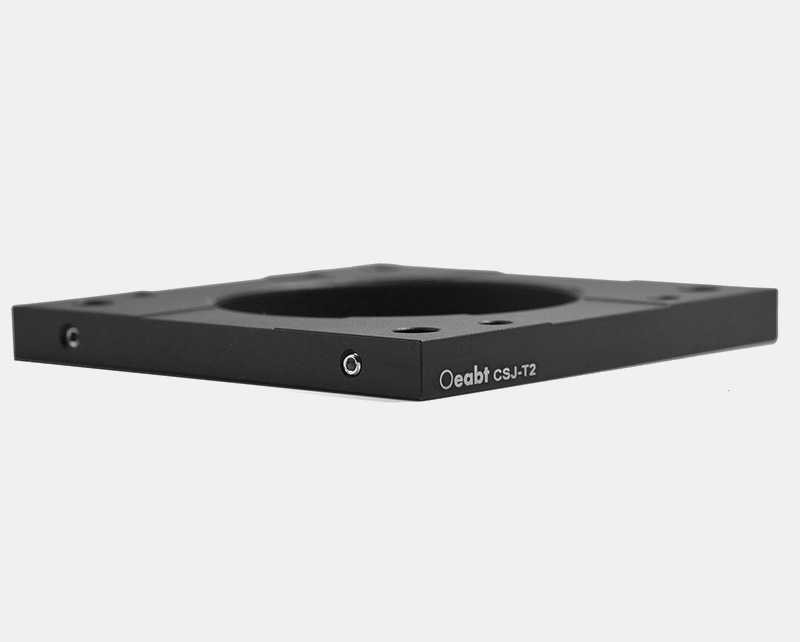

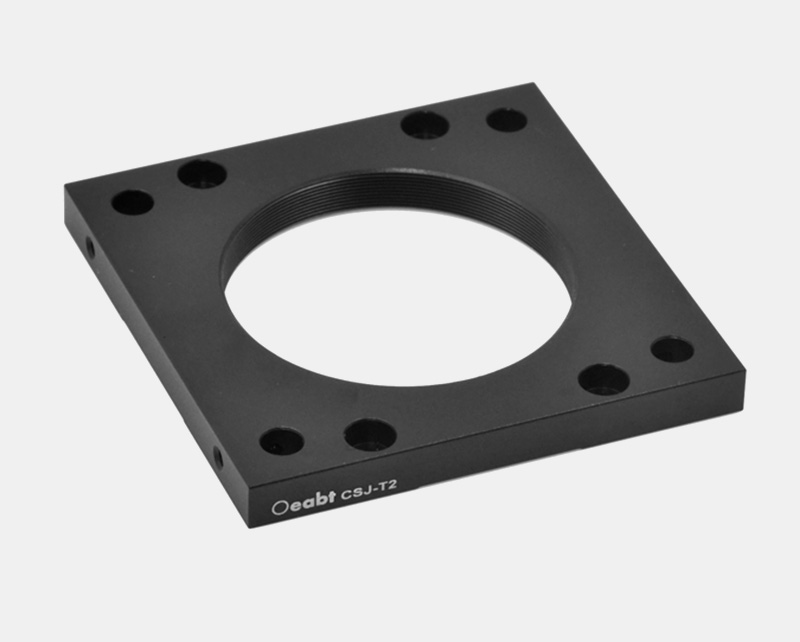

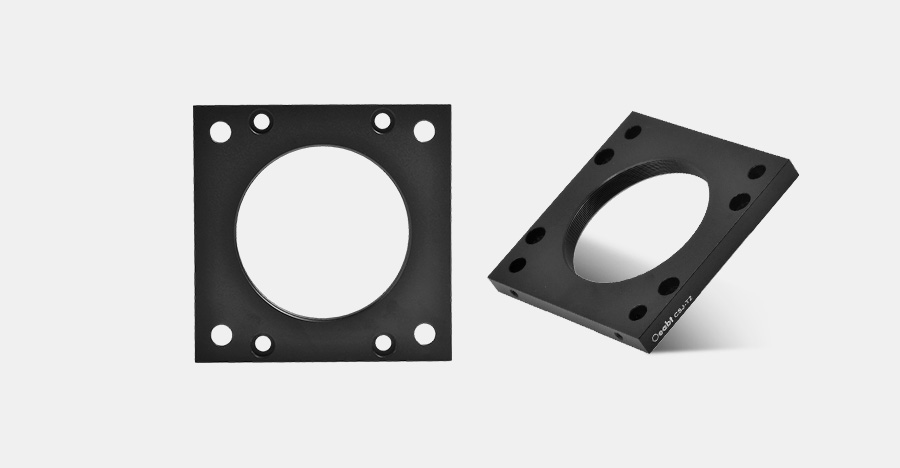

产品说明
• 与CSL60-M2笼式立方体兼容，允许SM2螺纹组件连接在立方体的顶面或底面；
• 搭配SM螺纹转接组件，可实现SM2转SM1螺纹套管转换；
• 搭配笼式防尘盖，可提供避光的环境；
• 转换盖板上有用于笼式支杆的Ø6mm通孔；
• 侧面的3mm紧固螺丝，可锁定笼杆固定位置；
• 带SM2(2.035" -40)内螺纹；
• 兼容60mm笼式系统；
光机组件
Optical and mechanical components
笼式系统
CAGE SYSTEMS
透镜套筒系统
Lens sleeve
光机轨道
Optical mechanical track
光学平台/面包板
OPTICAL PLATFORMS
实验光源
EXPERIMENT LIGHT SOURCES
运动控制
MOTION CONTROL
光学显微成像
optical Microimaging
传感器/电控
Sensor/Electronic Control
光纤类
Fiber optic components
应用组合
Application portfolio
光学元件
OPTICAL CPMPONENTS
振镜扫描系统
低漂移系列
Low drift series
• 与CSL60-M2笼式立方体兼容，允许SM2螺纹组件连接在立方体的顶面或底面；
• 搭配SM螺纹转接组件，可实现SM2转SM1螺纹套管转换；
• 搭配笼式防尘盖，可提供避光的环境；
• 转换盖板上有用于笼式支杆的Ø6mm通孔；
• 侧面的3mm紧固螺丝，可锁定笼杆固定位置；
• 带SM2(2.035" -40)内螺纹；
• 兼容60mm笼式系统；

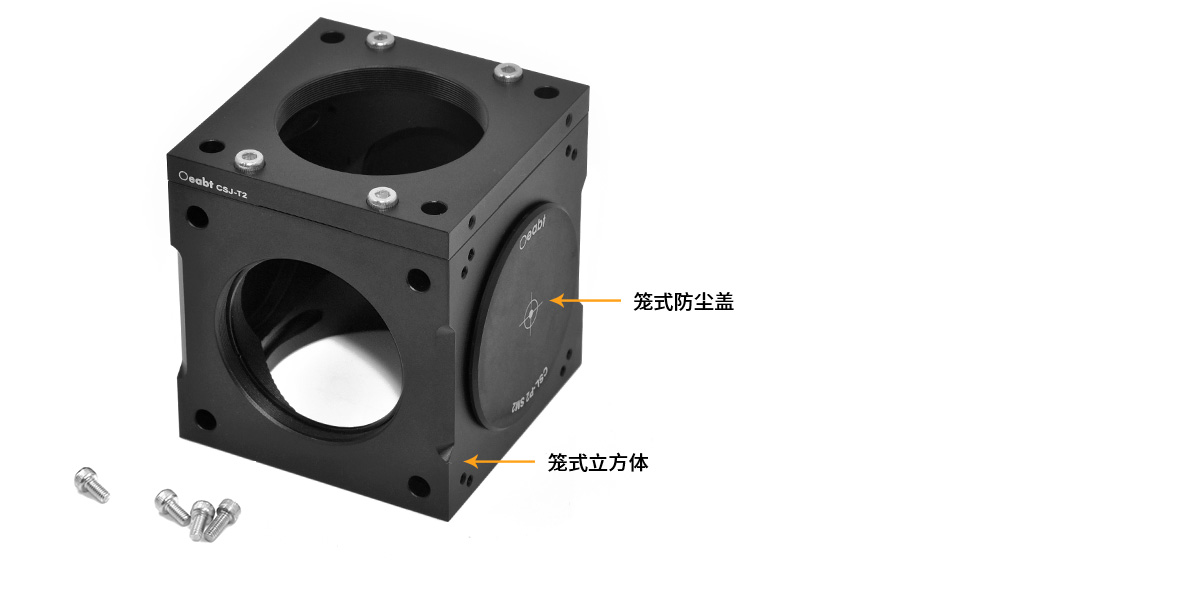

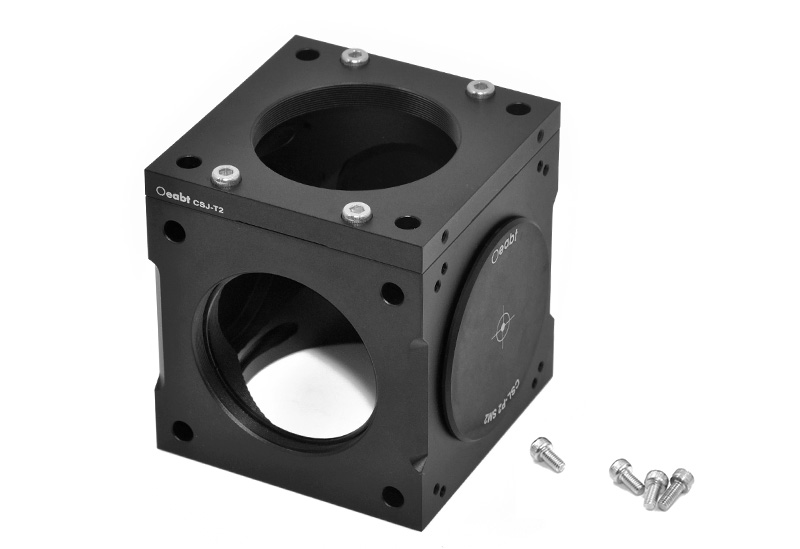

（1）是一个SM2螺纹笼式立方体盖板，搭配CSL60-M2笼式立方体使用，通过4个M4帽头螺丝在立方体外面连接盖板上的沉头孔安装固定；可通过CSL-P2笼式防尘盖，在立方体内提供避光的环境；
（2）带SM2（2.035-40）内螺纹；允许SM2螺纹组件连接在立方体的顶面或底面。还可配合CSM2-1套管屏蔽组件提供SM2转SM1套管转换；

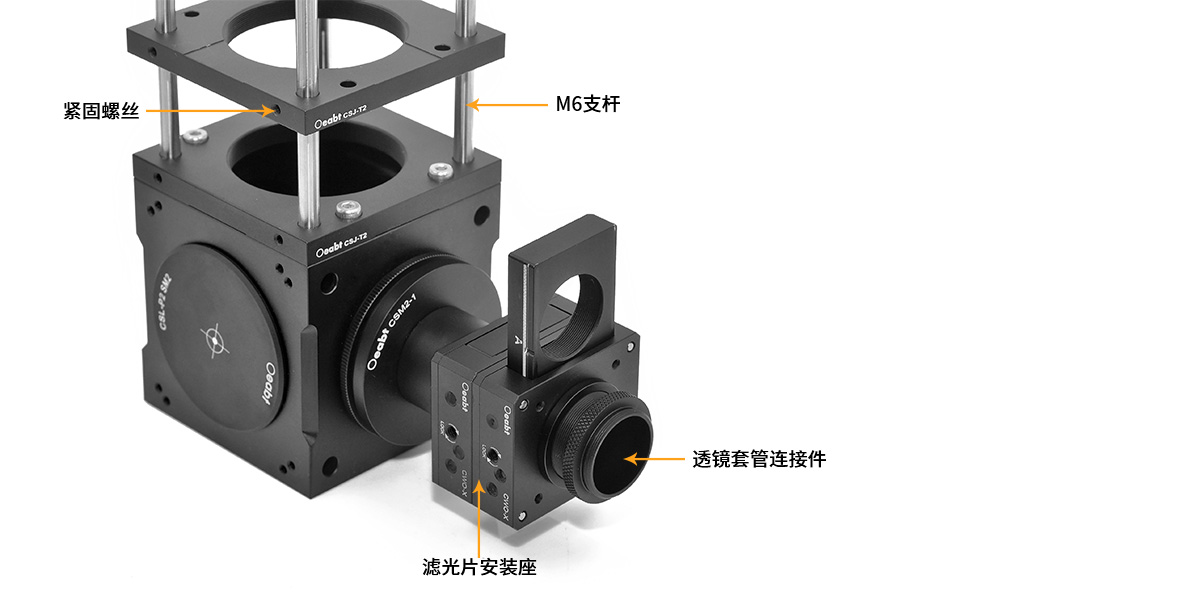

（3）两个面加工有4个Ø6mm通孔，用于M6支杆安装，通孔设计允许端板沿着笼式支杆移动，然后使用附带的M3紧固螺丝锁定稳固，将笼式支杆拧在立方体上，与笼式结构相兼容；
60mm笼式立方体配件，搭配笼式立方体构建笼式系统，内装2英寸光学元件的笼式立方体。允许用户根据预期应用的需要安装自己的光学器件。
• 与CSL60-M2笼式立方体兼容，允许SM2螺纹组件连接在立方体的顶面或底面；
• 搭配SM螺纹转接组件，可实现SM2转SM1螺纹套管转换；
• 搭配笼式防尘盖，可提供避光的环境；
• 转换盖板上有用于笼式支杆的Ø6mm通孔；
• 侧面的3mm紧固螺丝，可锁定笼杆固定位置；
• 带SM2(2.035" -40)内螺纹；
• 兼容60mm笼式系统；

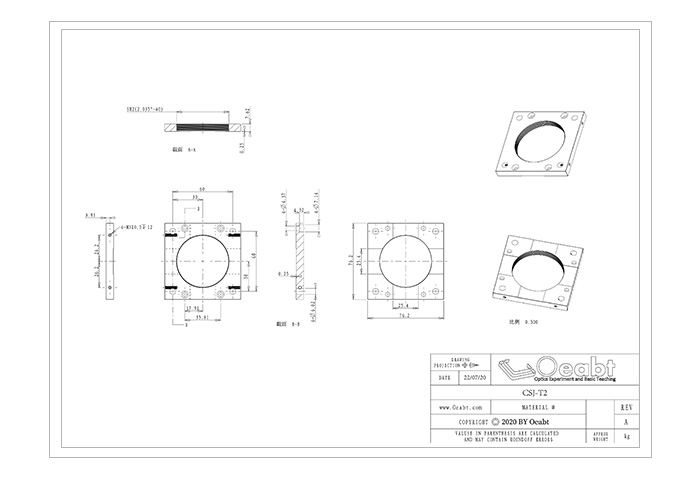

工程图下载
